要进行轨迹规划算法,首先我们要建立运动学模型来描述车辆的运动.但是真实世界中车辆的运动是复杂的,为了描述和预测车辆在二维平面上的运动,需要对车辆的运动进行简化.运动学模型基于一系列假设，如车辆行驶速度变化缓慢、车身和悬架系统为刚性、车辆运动和转向由前轮驱动等，从而将复杂的车辆动态特性简化为更易于处理的形式.有这几种常见的运动学模型:

• 自行车模型(Bicycle Model)
• 阿克曼转向模型(Ackermann steering geometry)

我们将分两节介绍这两种模型,本节介绍自行车模型

在进行运动规划时,大部分情况为了减少计算量,我们常用自行车进行相关状态转移.自行车模型是一种简单且有效的简化方式,它基于几个基本假设:

• 车辆只有前、后两个车轮，且后轮为从动轮（即不转向）。
• 忽略车辆的垂直方向运动，只考虑二维平面内的运动。
• 车辆低速运动，此时滑移角可以忽略不计。

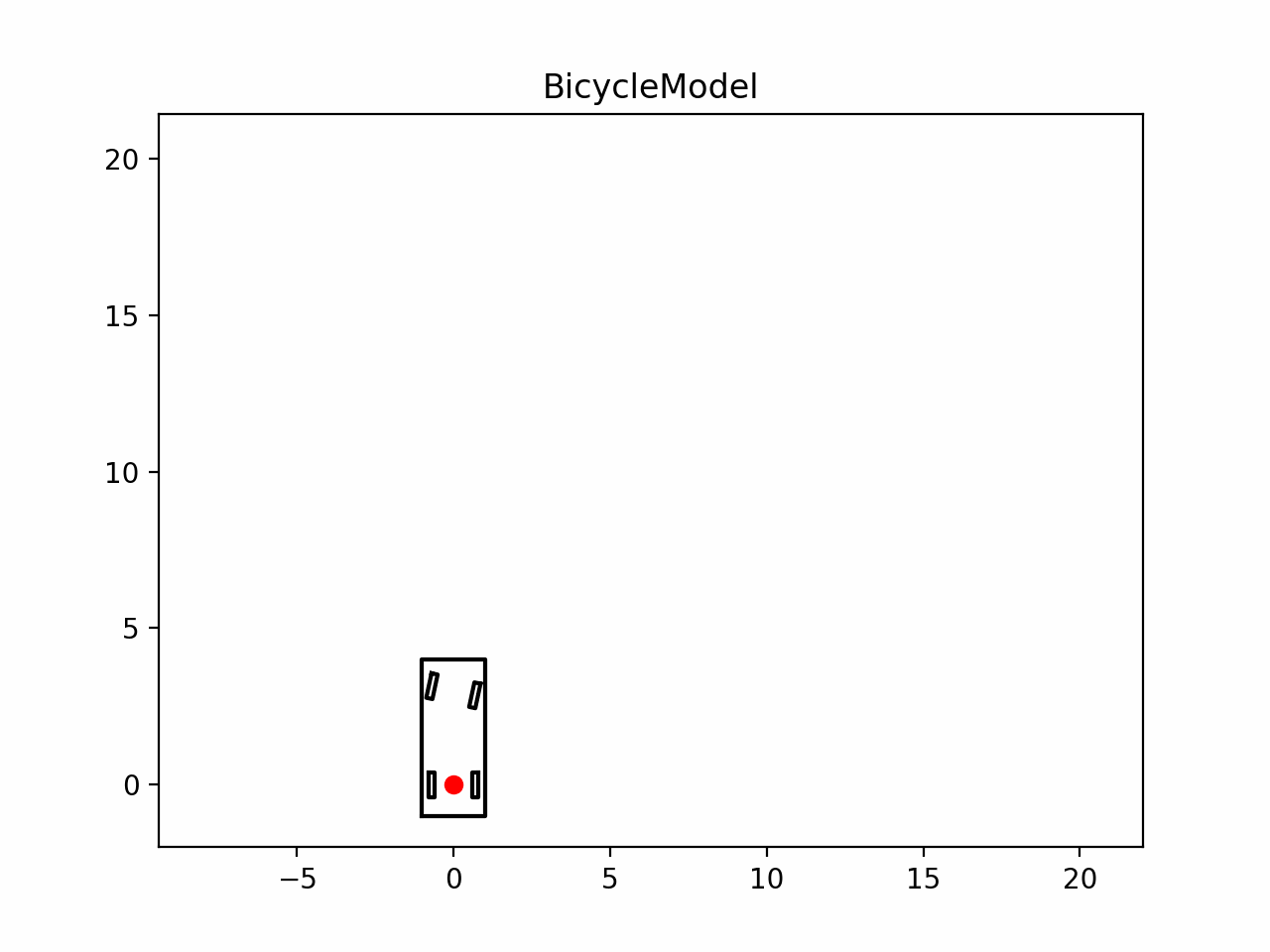

自行车模型将车辆的运动简化为一个两轮模型,即前转向轮和后从动轮,他们位于车辆的中轴线上.自行车模型可以基于不同的参考点(前轴中心,质心,后轴中心),规划算法一般采取后轴中心 为参考点,所以我们主要介绍后轴中心的自行车模型.

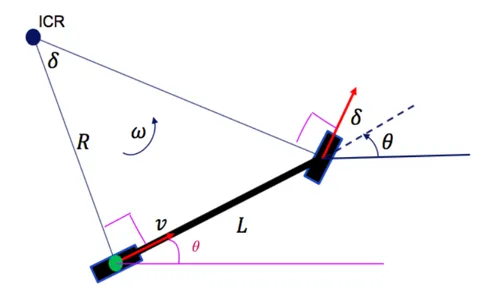

1.1.1 以后轴中心为参考点的 自行车模型

(1) 基本参数

• v:车辆速度。
• (X,Y):车辆质心位置.
• O:车辆瞬时转向中心.
• R:车辆瞬时转向半径.
• \theta:航向角,车辆当前位置与横坐标的夹角，即车辆的行驶方向。
• \omega:车辆绕瞬时转向中心旋转的角速度。
• \delta:前轮转角,车辆前轮相对于车辆纵轴的转角。
• L:轴距,前后轮之间的距离。
• \Delta t:时间步长

(2) 速度分解

首先，将速度v分解为横向和纵向分量:

• 横向速度分量： v_x = v*cos(\theta)
• 纵向速度分量：v_y = v*sin(\theta)

(3) 航向角变化率

航向角变化率 \dot{\theta},可以近似认为是角速度,于是可以推导出它的表达:

\begin{align*} \dot{\theta}&\approx{\omega} \\ &=\frac{v}R \\ &= \frac{v}{L} \tan(\delta)\end{align*}

(4) 状态转移方程

这样就得到了完整的状态转移方程

\begin{align*} x_{r_{i+1}} &= x_{r_i} + v_{x_i} \Delta t \\ y_{r_{i+1}} &= y_{r_i} + v_{y_i} \Delta t \\ \theta_{i+1} &= \theta_i + \dot{\theta} \Delta t \approx \theta + \frac{v}{L} \tan(\delta) \Delta t \end{align*}

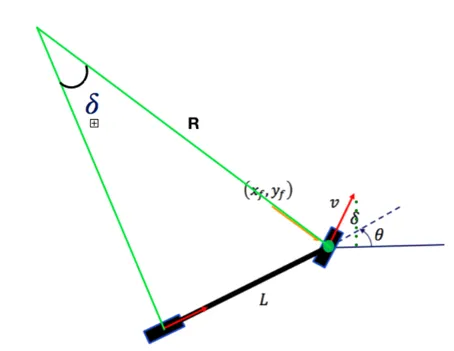

1.1.2 以前轴中心的为参考点 自行车模型

与后轴中心的推导类似,不在赘述. 状态转移方程:

\begin{aligned} \dot{x}_{f_{i+1}}&=v_{x_i} \Delta t \\ \dot{y}_{f_{i+1}}&=v_{y_i} \Delta t \\ \dot{\theta}&=v * \frac{\sin (\delta)}{L}\end{aligned}

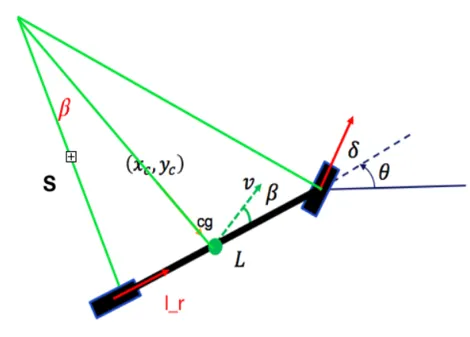

1.1.3 以质心为参考点 的自行车模型

质心的自行车模型多了一个\beta角,推导如下:

\begin{aligned}\tan (\beta)&=\frac{l_r}{S} \\ \beta&=\tan ^{-1}\left(l_r \frac{\tan (\delta)}{L}\right)\end{aligned}

航向角变化率推导如下:

\begin{aligned} S&=\frac{L}{\tan (\delta)} \\ R&=\frac{S}{\cos (\beta)} \\ &=\frac{L}{\tan (\delta) \cos (\beta)} \\ \dot{\theta}&=v * \frac{\tan (\delta) \cos (\beta)}{L} \end{aligned}

最终完整的状态转移方程如下:

\begin{aligned} \dot{x}_{c_{i+1}}&=v_{x_i} \Delta t \\ \dot{y}_{c_{i+1}}&=v_{y_i} \Delta t \\ \dot{\theta}&=v * \frac{\tan (\delta)*cos(\beta)}{L} \\ \beta&=\tan ^{-1}\left(l_r \frac{\tan (\delta)}{L}\right)\end{aligned}

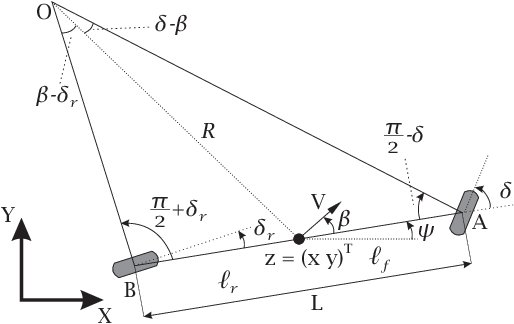

1.1.4 有后轮转向的以质心为参考点 的自行车模型

有一些车辆后轮也可以转向, 这里我们也进行状态转移推导.

(1) 基本参数

• v:车辆速度。
• (X,Y):车辆质心位置.
• O:车辆瞬时转向中心.
• R:车辆瞬时转向半径.
• \beta:
• \psi:航向角, 车辆当前位置与横坐标的夹角，即车辆的行驶方向。
• l_f, l_r:前悬,后悬长度
• \delta_f,\delta_r:前轮转角, 后轮转角

(2) 航向角变化率

\begin{gathered}\frac{\sin \left(\delta_f-\beta\right)}{\ell_f}=\frac{\sin \left(\frac{\pi}{2}-\delta_f\right)}{R} \\ \frac{\sin \left(\beta-\delta_r\right)}{\ell_r}=\frac{\sin \left(\frac{\pi}{2}+\delta_r\right)}{R} \end{gathered}

展开两式可得:

\begin{gathered} \frac{\sin \delta_f \cos \beta-\sin \beta \cos \delta_f}{\ell_f}=\frac{\cos \delta_f}{R} \\ \frac{\cos \delta_r \sin \beta-\cos \beta \sin \delta_r}{\ell_r}=\frac{\cos \delta_r}{R} \end{gathered}

联立两式可得:

\begin{gathered}(\tan \delta_f-\tan \delta_r) \cos \beta=\frac{\ell_f+\ell_r}{R}\end{gathered}

航向角变化率约等于角速度,可得:

\begin{align*} \dot{\psi}&=\frac{v}R \\ &=\frac{v \cos \beta}{\ell_f+\ell_r}\left(\tan \delta_f-\tan \delta_r\right) \end{align*}

(3) 状态转移方程

\begin{aligned} & \dot{X}=V \cos (\psi+\beta) \\ & \dot{Y}=V \sin (\psi+\beta) \\ & \dot{\psi}=\frac{V \cos \beta}{\ell_f+\ell_r}\left(\tan \delta_f-\tan \delta_r\right)\\ \beta&=\tan ^{-1}\left(\frac{\ell_f \tan \delta_r+\ell_r \tan \delta_f}{\ell_f+\ell_r}\right) \end{aligned}

下一节, 我们会解析和运行代码.

---
