基于阿克曼转向的车辆运动学模型 在simulink中建立车辆运动学模型
基于阿克曼转向的车辆运动学模型在Simulink中建立，用于路径规划和车辆控制的基础研究。该模型通过仿真验证其准确性和有效性，包括Ode45求解器、Scope显示器和Step命令的配置。建模过程涉及模块参数设置、连接和运行，最终通过与实际数据的对比优化模型。该方法为路径规划和车辆控制提供了可靠的基础。
基于阿克曼转向的车辆运动学模型
基于阿克曼转向的车辆运动学模型
引言
车辆运动学模型在研究车辆运动规律中扮演着基础性角色，为路径规划和车辆控制等应用提供了理论基础。作为主流的车辆转向模型之一，阿克曼转向在车辆运动学研究中发挥着关键作用。本文将阐述如何在Simulink中构建基于阿克曼转向的车辆运动学模型，并通过仿真验证其准确性和有效性。

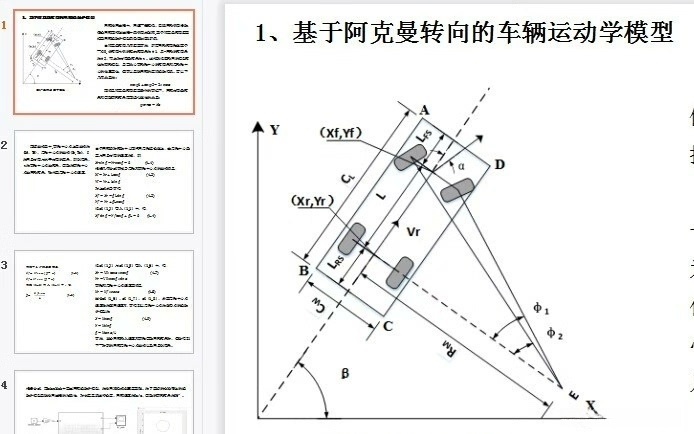

阿克曼转向模型
阿克曼转向模型是一种经典的车辆转向理论模型，它将车辆视为刚体结构，并综合分析了轮胎侧向力与纵向力之间的相互影响。基于一系列数学方程，该模型能够精确描述车辆的运动学特性，从而为路径规划和车辆控制任务提供了理论支持。

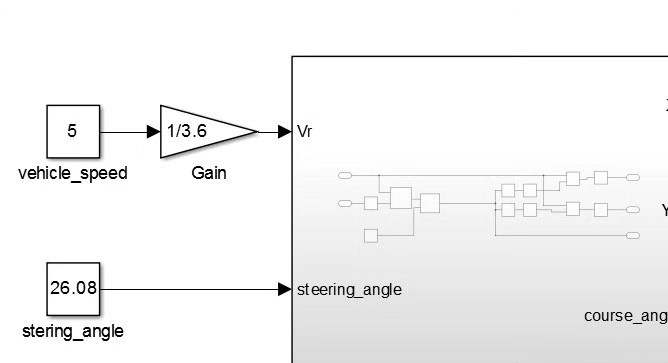

Simulink 建模过程
在Simulink中建立基于阿克曼转向的车辆运动学模型需要以下步骤：
启动Simulink软件程序，选择指定版本的Simulink软件（本文以2018b版本为例）。
建立一个新的Simulink模型文件，选择“Model”窗口中的“New Model”选项。
在模型中配置模块参数设置，包括：
ODE45求解器设置：用于求解车辆的运动学方程。
Scope显示器设置：用于显示车辆的运动轨迹和速度等参数。
Step模块设置：用于模拟车辆按照一定速度和转向角度行驶的过程。
调整模块设置：设置ODE45模块的时间步长和求解器类型。
将模块进行连接配置：将ODE45模块与Scope模块连接起来，并将Step模块的输出连接到ODE45模块中。
进入“Model”窗口的“Model Configuration Parameters”选项卡，设置求解器类型、时间步长等参数。
启动模型进行仿真，观察Scope模块中的车辆运动轨迹和速度等参数的变化情况。
通过仿真验证模型的准确性
为了验证基于阿克曼转向的车辆运动学模型在Simulink中的准确性，我们可以将其与实际数据进行对比分析。具体步骤如下：首先，我们需要将模型导入Simulink环境进行仿真。然后，我们收集车辆实际运动数据，用于验证模型的准确性。
- 获取实际车辆的运动数据，包括速度、位移、方向角等数据项。
- 将数据导入到Simulink模型中，作为Step模块的输入数据。
- 运行模型后，观察Scope模块中的仿真数据与实际数据之间的差异。
- 通过优化模型参数、调整求解器类型等细节，提升模型的准确性。
- 当模型的准确性达到预期标准时，可以将其作为路径规划和车辆控制等相关研究的基础。
结论
本文阐述了在Simulink环境中构建基于Ackermann转向的车辆运动学模型的具体方法，并通过仿真分析验证了该方法的准确性和有效性。利用该方法，我们能够更精确地描述车辆的运动学特性，从而为路径规划和车辆控制等相关研究奠定了基础。
