【GPS】全球定位系统GPS信号产生+捕获+追踪Matlab仿真
✅作者简介：热爱数据处理、建模、算法设计的Matlab仿真开发者。
🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室
🍊个人信条：格物致知。
🔥 内容介绍
GPS系统作为一种革新性的导航工具，在多个领域得到了广泛应用。该系统的本质是准确捕获卫星信号并对其进行处理运算。本文旨在详细研究基于Matlab平台的GPS信号生成模拟、捕获过程及追踪机制，并对其中的关键技术和算法进行深入解析。
一、 GPS信号产生仿真

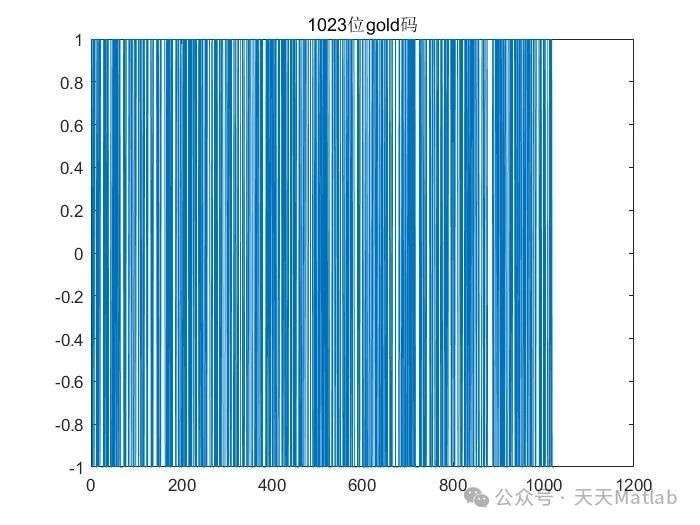

GPS信号的产生包含多个步骤,如码序列生成.载波调制以及加入噪声等过程.在Matlab仿真过程中,我们能够借助生成伪随机数编码(PRNC)来模仿GPS卫星信号的关键组成元素.每个GPS卫星都被指派了一个独一无二的PRNC,其一般长度为1023位.借助Matlab内置的randperm函数或其他类型的伪随机数发生器,我们可以高效地构建这些编码序列.
随后，在载波上进行PRN码的调制是GPS信号传输的关键步骤之一。GPS信号采用二进制相移键控(BPSK)方式进行编码，在这一过程中，PRN码中的0与1分别对应着载波相位的变化状态。通过Matlab提供的信号处理工具箱，并利用其中的功能如sin函数和exp函数等技术手段，则能够精确地生成BPSK调制后的信号序列。需要注意的是，在实际仿真中应当充分考虑L1频段的工作频率为1575.42MHz以及L2频段的工作频率为1227.60MHz的特点，在选择合适的采样率时必须严格遵循奈奎斯特采样定理的要求以避免造成信号失真
为了真实地模拟接收环境目标
二、 GPS信号捕获仿真
接收机捕获的微弱信号与已知卫星信号进行对比匹配以确定其频率特性及码本征特征；这一过程通常借助滑动相关器完成；在Matlab环境下，我们可以采用...函数或其他相关算法来进行信号匹配滤波。
滑动相关的装置通过接收信号并与其内部生成的伪随机数序列（PRN码）进行匹配运算以实现滑动相关的功能。这种运算的结果是计算出对应的峰值位置表明接收信号的最佳对准时刻同时还能反映出该时刻下所接收到的信号强度特征。在仿真环境中我们可以设定一个门限值标准一旦计算得到的相关峰值得到高于设定门限值时则判断该接收信号已被成功捕获并予以记录
The efficiency of the capturing process is significantly influenced by SNR, search range, and sampling rate. A lower signal-to-noise ratio necessitates longer integration times or finer search steps, thereby increasing computational complexity. The Doppler shift is another critical factor in the capturing process. Due to the relative motion between satellites and receivers, received signals experience frequency shifts that require estimation and compensation. Among the most widely employed frequency search algorithms are the fast Fourier transform (FFT) and the phase-locked loop (PLL). Both of these techniques are readily implementable in MATLAB.
三、 GPS信号追踪仿真
捕获到信号后，随后必须对信号进行追踪。这一过程包括持续跟踪卫星信号的频率和码相位，并行进行精确测量。常见的追踪算法主要有延迟锁环（DLL）和载波锁环（PLL）。
DLL利用其本地PRN码延迟持续优化其性能参数设置过程中的关键环节之一——即使接收信号与本地码之间的相关峰值达到最大值，并进而推算出编码相位信息。PLL则利用本地载波频率与相位进行精确调节以实现接收信号的最佳匹配状态——即使接收信号与本地载波之间的相位偏差降至最低水平，并最终推算出相应的参数值。
在Matlab仿真环境中，我们可以采用逐步迭代的过程来实现DLL与PLL算法。具体而言，在DLL的实现过程中，在每一步骤中都会基于相关峰值的位置参数来调整本地码的延迟值，并最终达到收敛状态。而对于PLL系统而言，在每一步骤中都会基于当前观察到的相位差来相应地调节本地载波的频率及相位信息。
The accuracy of the tracking procedure plays a crucial role in the precision of final position calculations. Multipath effects along with ionospheric and tropospheric delays will influence the tracking performance which must be accounted for in simulations. Advanced tracking algorithms including Kalman filtering are capable of effectively suppressing noise impact thereby improving both the precision and stability of the tracking process.
四、 结论
本文深入探讨了基于Matlab的GPS信号生成、捕获与跟踪机制，并系统分析了其中的核心技术和关键算法。通过构建科学合理的仿真模型，我们能够全面评估与优化GPS系统的性能表现。例如，在研究不同配置参数对捕获与跟踪性能的影响时，我们还特别关注了各种干扰条件下的系统可靠性评估。展望未来的研究方向，则建议进一步优化仿真模型，在更复杂的传播环境中引入更具挑战性的场景模拟，并结合更高阶的追踪算法以及更为精确的导航数据处理方法。这些改进措施将有助于实现更为逼真且全面的GPS信号仿真系统构建，并为深入分析其运行机制奠定坚实基础。最终通过Matlab仿真技术的应用实践，我们不仅能够全面掌握GPS系统的运行规律及其影响因素，并且为其未来发展提供重要的理论支撑和技术保障。

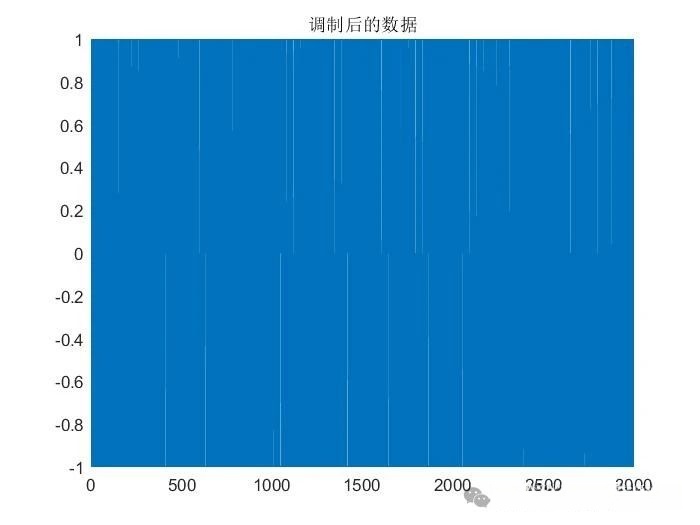

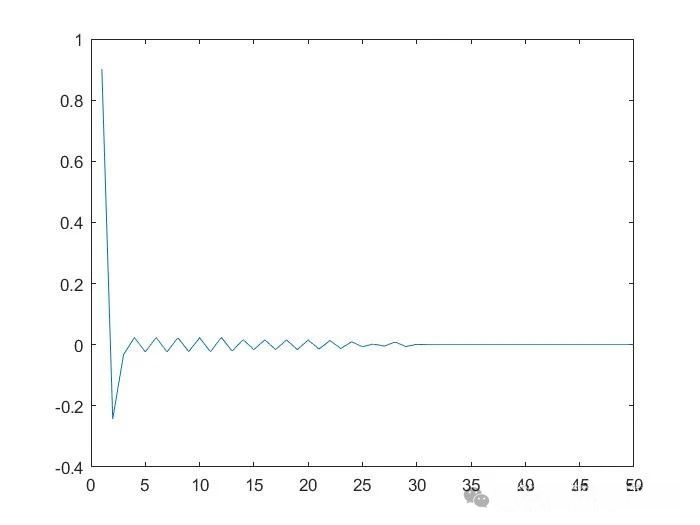

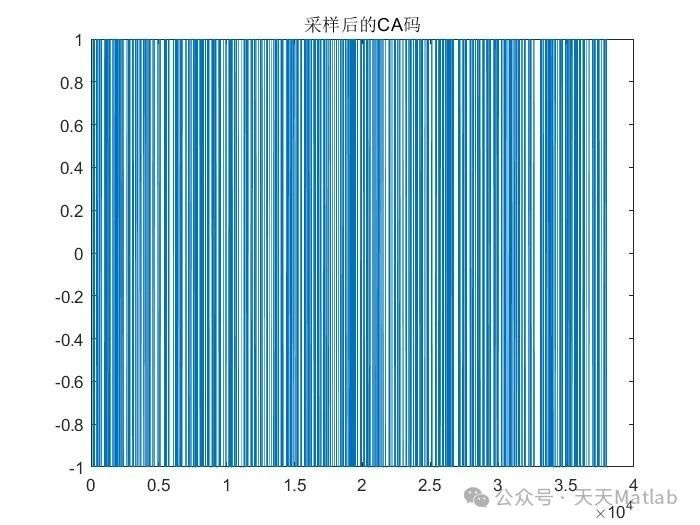

⛳️ 运行结果
🔗 参考文献
[吴太旗、孙付平和易维勇等]在《测绘学院学报》上发表了题为《基于Matlab/Simulink的GPS/INS组合导航系统的仿真实验》的文章，在该期刊的第21卷第3期中详细讨论了该系统模型及其应用效果。
皮亦鸣、张婧与蔡昌听的研究团队对GPS信号的差分相位捕捉算法进行了深入探讨，并对其在全局定位系统中的应用进行了详细分析。
