【GPS】GPS信号产生+捕获跟踪+比特同步、帧同步Matlab仿真

✅作者简介：热衷于科研研究的专业Matlab仿真开发者，在数据处理与建模仿真领域有着深厚积累，并致力于涵盖数据处理和建模仿真领域，并具备程序设计与期刊写作的能力。

🍎个人主页：Matlab科研工作室

🍊个人信条：追求真理的精神。

更多完整代码及仿真定制内容点击下方链接了解

🔥 内容介绍

全球定位系统（GPS）被视为现代导航技术中的革新方案，在实现精确的位置确定方面展现了独特的优势。卫星发射过程中产生的信号经过精心设计与优化，在接收端则通过一系列精密的操作完成了定位与导航任务。本文旨在深入解析GPS信号生成的基本原理，并通过Matlab仿真工具来模拟和分析接收机的工作流程。

一、 GPS信号产生仿真

该系统中的卫星发射信号主要由L1频段（频率为1575.42兆赫兹）和L2频段（频率为1227.60兆赫兹）构成。每个频段均包含两种类型的伪随机代码——C/A编码（开放可用）以及P编码（加密型）。其中C/A编码是公开的标准编码格式，在民用领域得到广泛应用；而P编码则是一种高度加密的形式...在这些信号中还包含了用于提供卫星轨道信息、时间基准等关键数据的技术性文字

在Matlab仿真环境中运行时, 我们可以利用其内置的信号处理工具箱来生成GPS信号. 首先需生成C/A码序列, 其生成算法基于移位寄存器原理, 具体实现方式可采用查表法或递归算法来完成. 接着将该C/A码与载波信号结合运用二进制相移键控(BPSK)调制方法进行处理. 最后对导航电文数据执行扩频调制操作, 并将其与经过BPSK调制后的C/A码进行乘积运算得到最终的GPS合成信号. 此过程可通过以下步骤详细阐述

C/A码生成：根据卫星的PRN码号生成相应的C/A码序列。通过移位寄存器和反馈逻辑电路实现这一过程。可以选择调用Matlab中的prbs函数或手动编写代码来实现这一功能。

载波信号生成: 使用 sin 函数生成载波信号，频率为L1或L2频段的中心频率。

BPSK调制: 通过将C/A码序列与载波信号进行BPSK调制来实现信息传递。 通过modulate函数能够实现此功能。

对于导航电文数据的调制过程而言，在实际应用中通常会遵循曼彻斯特编码方案以及其他编码方案。其中一种实现方式是利用 manchester 函数或者自定义编写字符串函数来进行编码操作。

扩频调制: 将编码后的导航电文数据与C/A码进行扩频调制，即两者相乘。

加噪: 为了模仿真实的传播环境, 需将生成的GPS信号中注入高斯白噪声. 该函数能够轻松实现这一目标.

通过以上步骤，Matlab被用来生成带有特定code, navigation message, 和 noise interference的GPS信号以aided subsequent tracking and synchronization processing。

二、 GPS信号捕获、跟踪及比特同步仿真

GPS接收机首先必须捕获GPS信号,随后进行定位追踪;同时完成比特对齐和帧对齐后方能解析出导航电文数据.

信号捕获: 该过程涉及搜索并确认GPS信号的存在性。其中一种常用方法是滑动相关法。此方法通过将接收到的信号与本地生成的C/A码进行相关运算（即计算两者的相似程度），从而通过寻找相关峰值来确定信号的存在以及所处频率范围。在Matlab中，则可利用 xcorr 函数来执行上述相关运算。

2. 信号追踪: 信号追踪是指持续监控捕获到的信号，并估计其载波频率与码相位参数。常见的追踪机制包括基于延迟锁定(DLL)与基于载波锁定(PLL)的技术体系。其中，DLL主要用于追踪码相位信息；而PLL则用于估计载波频率特性。在Matlab环境下，则可以通过状态空间模型与卡尔曼滤补器等技术手段实现上述两种锁控机制的功能。

本节将介绍比特同步的概念及其应用。比特同步是指确定导航电文数据中比特边界的过程。其中主要采用自相关法与匹配滤波法进行分析。通过调用Matlab中的xcorr函数库可以方便地执行自相关运算。

4. 帧同步: 帧同步是指识别导航电文数据的帧结构。GPS导航电文数据遵循特定的帧结构。通过利用特定的同步字实现帧同步。Matlab可以应用模式匹配算法来实现这一过程。

在Matlab仿真环境中，我们可以通过建立一个基于Matlab的接收机模型来模拟上述过程，并调整接收机的采样率、积分时间和相关时间设置等关键参数。这些调整将直接影响到系统的捕获能力、跟踪精度以及同步性能等关键指标的表现。该模型将系统划分为多个功能模块进行分析与评估：包括采样模块、滤波模块、相关模块以及环路滤波模块等核心组件，并利用Matlab编程实现这一完整的过程链。

三、 结论

本文全面阐述了GPS信号的生成过程及其捕获、追踪机制，并详细讲解了位同步与帧同步的相关理论。通过Matlab仿真实验有助于深入分析GPS信号处理的核心技术，并在此基础上实现性能优化与算法创新。进一步的研究可以针对多径效应、干扰源及复杂接收机制等关键问题展开深入研究。另外，在硬件实现方面也可探索FPGA或其他专用芯片的技术路线。通过对比不同方案下的仿真结果与实际性能指标表现，有助于提升GPS接收机的实际应用效果。

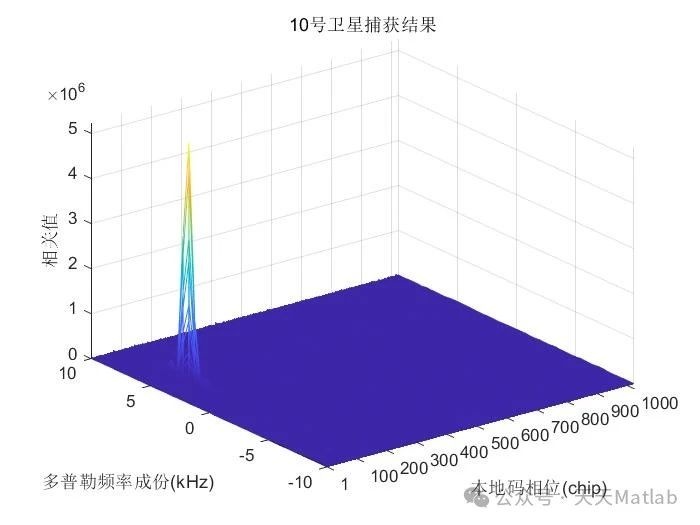

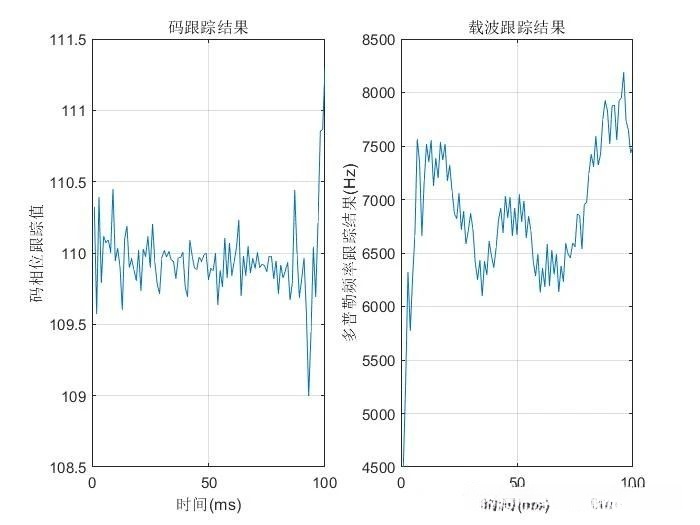

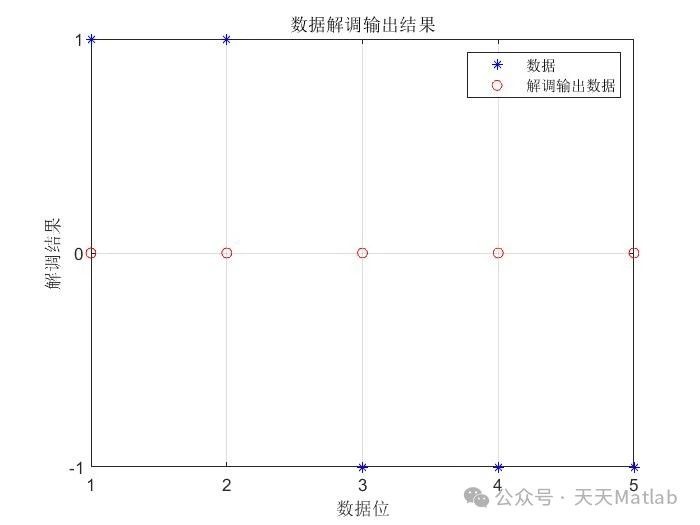

⛳️ 运行结果
