Forward Looking Radar Imaging by Truncated Singular Value Decomposition 论文阅读
Forward-looking radar imaging employing truncated singular value decomposition and its application in adverse weather aircraft landing
-
- 1. 论文的研究目标与意义
-
- 1.1 研究目标
- 1.2 实际问题与意义
-
2. 论文的创新思路与公式分析
-
- 2.1 基于信号建模及问题转化
- 2.2 采用截断奇异值分解（TSVD）方法
-
- 2.2.1 基于奇异值分解（SVD）进行矩阵分解
-
2.2.2 通过截断奇异值分解（TSVD）进行解算
* 2.3 对比传统方法的优势-
3. 实验设计与结果
-
- 3.1 仿真实验
-
- 实验设置：
-
结果：
- 3.2 实际实验
-
4. 未来研究方向与挑战
-
- 4.1 学术挑战
- 4.2 机遇
-
5. 论文的不足与改进空间
-
6. 创新点与学习建议
-
- 6.1 核心创新点
- 6.2 学习建议
-
1. 论文的研究目标与意义
1.1 研究目标
本研究致力于解决前视扫描雷达在恶劣天气飞机着陆中的角分辨率不足问题 。具体而言，在这一技术领域中 ，我们采用了截断奇异值分解（TSVD）方法有效抑制了解卷积过程中产生的噪声放大现象 ，并通过这一创新性解决方案实现了雷达图像的高分辨率捕捉能力
1.2 实际问题与意义
- 实际问题 ：面对雾霾、小雪及强降水量等恶劣气象条件，在能见度极低的情况下（传统光学传感器能见度严重不足），现有雷达系统受限于天线的物理尺寸及其波长特征而导致其角分辨率存在明显局限性。
- 应用意义 ：提高雷达分辨率水平有助于飞行员在能见度极低的情况下准确识别跑道及障碍物等关键要素（从而有效降低航空器延误率及事故发生概率），并可为实现全天候航空运输提供有力的技术支撑（即有效拓展全天候航空服务保障体系）。
2. 论文的创新方法与公式解析
2.1 信号建模与问题转化
论文将角超分辨率问题转化为解卷积问题 。接收信号模型如下：
g(\theta) = f(\theta) * h(\theta) + n(\theta)
其中符号说明如下：
- g(\theta)表示接收信号
- f(\theta)表示目标图像
- h(\theta)表示系统响应函数
- n(\theta)表示噪声信号
其中\theta为角度变量。
g(\theta)：被接收的反射回波信号；f(\theta)：目标表面的反射特性；h(\theta)：天线的空间响应特性和方向性性能；n(\theta)：环境噪声干扰
在离散化过程中可表示为矩阵方程：
g = Hf + n
其中H代表卷积矩阵，在这种情况下具有Toeplitz-plus-Hankel矩阵 的结构设计以解决有限观测域所带来的边界问题
2.2 截断奇异值分解（TSVD）
2.2.1 SVD分解
对卷积矩阵H进行奇异值分解：
H = U \Sigma V^T = \sum_{i=1}^{k} u_i \sigma_i v_i^T
其中：
- \Sigma 是一个由 \sigma_1, \sigma_2, \dots, \Sigma_N 构成的对角矩阵，并且奇异值按照从大到小的顺序排列。
- U 和 V 分别表示为左右奇异向量矩阵
2.2.2 TSVD解
通过去除最小的几个奇异值来有效抑制噪声干扰，在这种情况下，解估计为：
f_k = V \Sigma_k^+ U^T g
其中\Sigma_k^+表示保留前k个奇异值的伪逆矩阵。截断参数k的选择则通过广义交叉验证进行优化：
GCV(k) = \frac{\| H f_k - g \|_2^2}{\text{trace}(I - H H_k^\dagger)}
选择使GCV函数最小化的k值以达到最佳解的清晰度与噪声抑制效果之间的平衡。
2.3 对比传统方法的优势
- 经典解卷积方法 ：直接计算逆会导致高频噪声被显著放大（如傅里叶域中的除法操作K(w) = 1/H(w)）。
- 稳定性 ：TSVD通过截断小奇异值来抑制由噪声主导的模态。
- 自适应性 ：GCV不需要预先知道噪声方差，在实际数据中表现出良好的适用性。
- 计算效率 ：SVD分解具有预先计算的可能性，并且在实时应用中具有较高的潜力。
3. 实验设计与结果
3.1 仿真实验
实验设置：
研究领域集中在两个连续的目标点（-6度与-4.2度）。技术参数包括载频10 GHz、信道带宽75 MHz以及主瓣宽度3度。评估标准涉及相对误差（ReErr）、结构相似性（SSIM）以及峰谷差（dB）。
结果：
-
SNR=10 dB时 ：
- TSVD的ReErr为0.12，Guan方法为0.25。
- TSVD的SSIM为0.92，显著高于Guan方法（0.75）。
-
SNR=0 dB时 ：
- TSVD仍能分离目标（峰谷差-4.5 dB），而Guan方法失效（峰谷差-1.2 dB）。
3.2 实际实验
- 场景 ：布置在垂直高度为200米处的五个角反射器按照特定参数进行布置（其载频为30.75 GHz）。
- 结果 ：
- 真实波束成像 （图10a）：在该情况下无法分辨相邻反射器之间的距离。
- TSVD处理 （图10c）：通过该方法成功地实现了目标的清晰分离，并验证了该方法在实际应用中的有效性。
4. 未来研究方向与挑战
4.1 学术挑战
- 低信噪比下的抗干扰能力：现有算法在信噪比小于零分贝的情况下会出现性能下降的问题，在此情况下需要结合深度学习技术来提升其稳定性。
- 自适应阈值设定：基于广义交叉验证的方法通常假设加性高斯噪声模型，在复杂噪声环境下仍存在不足。
- 三维成像技术的发展趋势：目前主要应用于二维成像领域的相关技术研究，在未来将转向三维空间（包括高度、方位与距离维度）进行拓展。
4.2 机遇
- 实时处理芯片 ：利用TSVD技术实现硬件加速器的开发。
- 多传感器融合 ：通过整合红外和毫米波雷达提升综合感知能力。
- 自主着陆系统 ：构建高分辨率雷达与自动驾驶算法相结合的平台。
5. 论文的不足与改进空间
- 噪声模型局限性：局限性：假设加性高斯白噪声，并未考虑到实际环境中的脉冲噪声或杂波干扰。
- 计算复杂度：计算复杂度问题：SVD分解在处理大规模矩阵时计算成本较高；建议采用优化算法以降低计算开销。
- 实验场景单一：实验适用范围有限：目前仅针对点目标和角反射器进行了验证；建议进一步拓展至更具挑战性的场景以提高鲁棒性。
6. 创新点与学习建议
6.1 核心创新点
- TSVD在雷达解卷积中的应用 ：该方法首次将TSVD与GCV相结合用于解决雷达解卷积中的角超分辨率问题。
Toeplitz-plus-Hankel矩阵建模 ：该建模方法能够有效处理有限观测域的边界问题。
6.2 学习建议
-
核心内容 ：
-
TSVD算法的数学原理及其参数优化问题。
-
雷达信号模型的建立及其解卷积过程中的物理意义。
-
补充信息 ：
-
奇异值分解的数值计算（如LAPACK库）。
-
雷达基础理论（如合成孔径雷达的工作原理）。

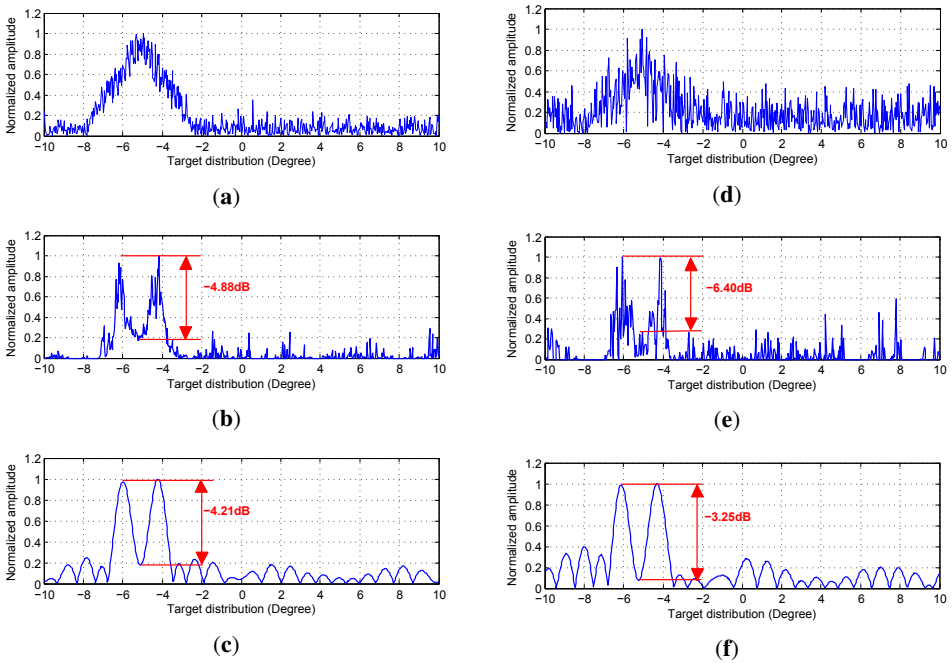

图表 ：
说明：TSVD方法（图6c, 6f）在噪声环境下仍能分离目标，而传统方法（图6b, 6e）失效。
