1.ARINC818采集卡

ARINC818采集卡是一种专为航空电子数字视频总线协议（Avionics Digital Video BUS，ADVB）设计的高性能PCIe视频光纤采集测试装置。该协议主要用于机载设备间的高清实时图像传输，并已在多个民用和军用机型中得到应用，成为机载视频传输总线的重要发展方向。

该ARINC818采集卡基于高集成度FPGA芯片实现ARINC818协议的运行，并通过高速8xPCIe接口实现实时高清图像的软件采集功能。

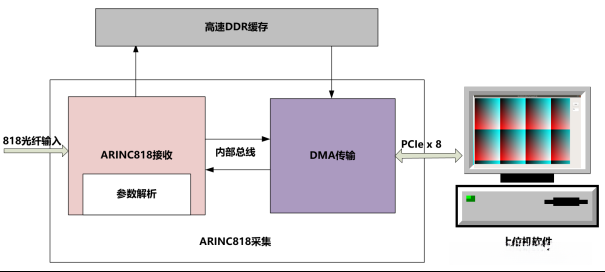

功能框图：

技术规格：

项目	参数
功能指标	端口速率	1.0625Gb/s、2.125Gb/s、3.125Gb/s、4.25Gbps（默认）、8.5Gbps
端口数量	支持2路光纤数据采集，软件切换选择通道
协议支持	支持ARINC818标准接口协议
光口类型	SFP-LC多模接口
协议特性	符合FC-PC，FC-FS协议标准
分辨率支持	1920 x 1080@60Hz/30Hz辨率支持640x480、800x600、1024x768、1280x720、1280x1024、1600x900、1600x1200、1920x1080
PCIe接口	支持8x5Gbps高速PCIe接口，可向下兼容x4、x2、x1
系统软件	支持Windows 7/10（测试模式）、 Linux、中标麒麟等操作系统
功耗	12W
板卡尺寸	半高PCIe标准卡，尺寸1608030mm
工作环境	温度	-40～+75℃
湿度	2%～95%（25℃），无凝结

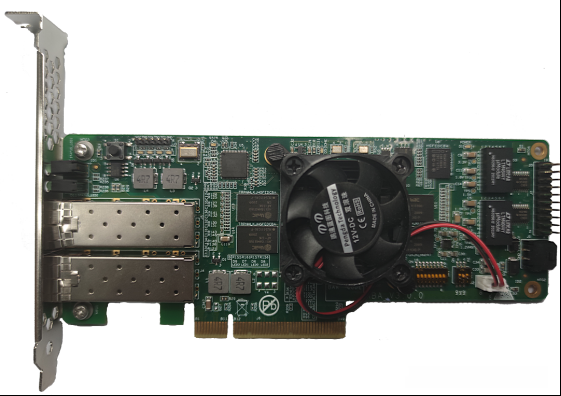

产品实物：

应用领域

航空电子系统通信、船舶数据传输系统、航天设备通信系统、地面通信与测试系统

2.ARINC818光纤视频转换器

该设备专为遵循Avionics Digital Video BUS（ADVB）协议的航空电子数字视频总线而设计，具备高性能的光纤视频转换测试功能。该设备采用高集成度FPGA芯片，通过该协议实现功能。支持与DVI（Digital Visual Interface）及HDMI接口的高速实时视频转换功能。

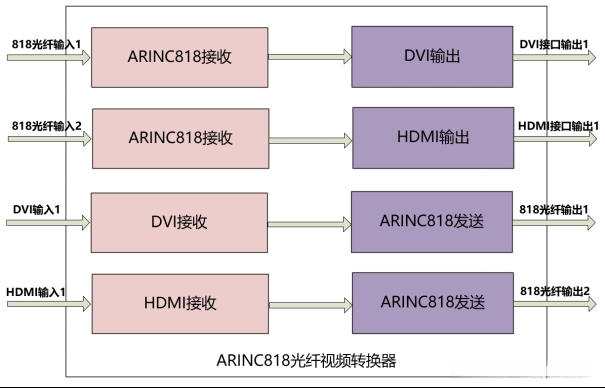

功能框图：

技术规格：

项目	参数
功能指标	端口速率	1.0625Gb/s、2.125Gb/s、3.125Gb/s、4.25Gbps（默认）、8.5Gbps
端口数量	支持4路光纤数据输入输出
协议支持	支持ARINC818标准接口协议
光口类型	SFP-LC多模接口
协议特性	符合FC-PC，FC-FS协议标准
分辨率支持	1920 x 1080@60Hz/30Hz辨率支持640x480、800x600、1024x768、1280x720、1280x1024、1600x900、1600x1200、1920x1080
光纤接口	4路	2路接收通道，2路发送通道
DVI输出	1路	1路DVI输出接口，对应于1路818光纤输入
DVI输人	1路	1路DVI输入接口，对应于1路818光纤输出
HDMI输出	1路	1路HDMI输出接口，对应于1路818光纤输入
HDMI输入	1路	1路HDMI输入接口，对应于1路818光纤输出
功耗	25W
设备尺寸	16513551mm
工作环境	温度	-40～+75℃
湿度	2%～95%（25℃），无凝结

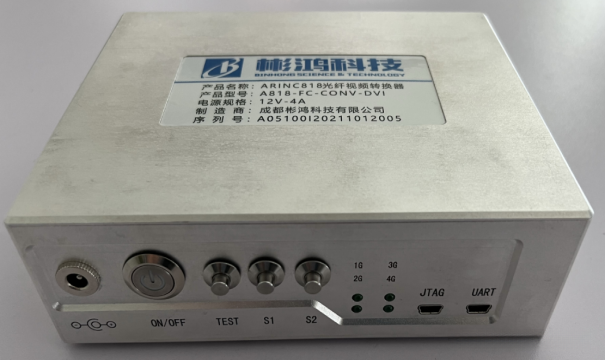

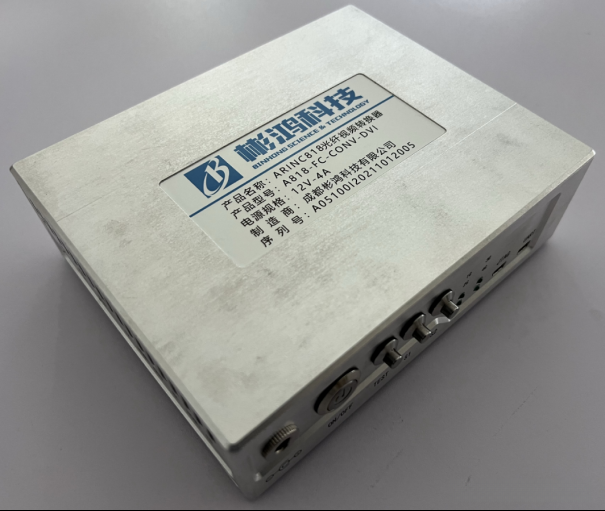

产品实物：

应用领域：

航空电子设备818总线通信测试系统；船舶数据传输系统总线通信测试系统；航天设备系统总线通信测试系统；各类地面总线通信验证测试系统

3.H**.264 IP CORE**

H264视频编码器和解码器采用Verilog语言实现，该IP设计经过FPGA EDA工具进行编译，可以在FPGA平台上集成使用；同时，也可以通过Synopsys Design Compiler综合后作为ASIC芯片的IP核进行应用。该视频编码器输出的码流完全符合H.264视频编码标准，解码器能够解码H264_Lite格式的码流。

在硬件面积、编码帧率以及综合频率等关键指标上，该设计实现了结构上的优化。经过特别的时序优化，在Xilinx Zynq7020上，该设计实现了125MHZ的综合性能。单核能够实现1080P@30fps的FPGA应用场景，而双核则能够实现1080P@60fps的应用场景。

产品特点：

• 编解码效率高：在1080P 30帧率下，编解码器的理论时钟频率达到110MHZ。
• 硬件占用率低：该视频编解码器在Zynq 7020平台上仅占用约55%的逻辑资源。
• 延迟低：编码器和解码器的延迟均控制在20ms以内。
• 误码控制：针对无线传输场景（如WiFi、微波等），编解码器进行了误码控制优化，特别适用于无人机等对数据完整性要求较高的场景。
• 码率调节灵活：支持按MB单位调整QP参数，确保码率变化更加平滑。
• GOP编码间隔优化：支持最长256帧的GOP间隔编码一个I frame，有效抑制码流带宽高峰，同时保持优异的纠错能力。
• 集成式设计：编解码器采用集成式设计，共享硬件资源，整体面积显著缩减。

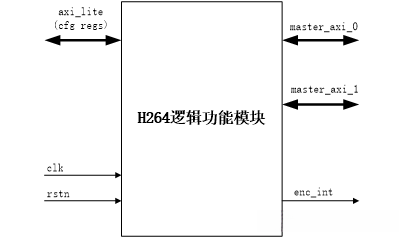

功能框图：

技术规格：

项目	参数
功能资源	编码帧率	编解码帧率高： 1080P60fps编解码时钟频率：150MHZ 1080P30fps编解码时钟频率：110MHZ 720P30fps: 50MHZ
逻辑资源	LUT：6400 BRAM：36（36K）
编码延迟	20ms
GOP参数	超长GOP支持:最大可以256帧才编码一个I frame，削减码流带宽高峰，仍保持优秀的容错性
编码IP帧	I frame: About 1.1 - 1.2倍原始帧带宽 P frame: About 5.5 - 5.8倍原始帧带宽
解码IP帧	I frame: About 1.1 - 1.2倍原始帧带宽 P frame: About 4.2 - 4.5倍原始帧带宽
逻辑接口	AXI_Lite总线
软件支持	提供FPGA开发接口以及开发环境
文档支持	提供开发手册及寄存器接口使用说明书

应用领域：

图像处理及传输、无人机航拍与图传 、行车记录仪 、网络摄像机
