航空电子网络（1553B总线）

1.1553B接口仿真卡

MIL-STD-1553B总线接口卡可用于通讯或仿真测试板卡的应用，并支持以下计算机总线平台：USB、PCI、PXI、CPCI、以太网以及RS422及RS485等标准接口。该卡具备单一功能型（配备一个BC模块、最多支持31个RT模块及一个BM模块）和多功能型（配备一个BC模块以及最多支持31个RT模块和一个BM模块）两种工作模式选择；同时提供单通道至四通道信号传输选择，并可在标准通讯速率下实现1Mbps至4Mbps的数据传输能力；此外该设备还具备-40℃至+85℃工业级工作温度设计，并采用功能丰富且易于二次开发的架构方案

1553B接口仿真卡配置了Windows/Linux/VxWorks开发环境，并具备板卡诊断与测试功能。该卡可用于军事装备部队、科研机构实验室以及野外作战环境中的通信功能测试需求、设备调试验证需求以及系统仿真的应用需求。

产品特点：

• BC 模式
  • 支持自动BC重试
  • 支持消息间隔时间设置
  • 可编程主帧和最小帧内容及传输时序、消息间隔时间、无响应和延时时间
  • 可在线修改消息内容和工作模式
  • 提供中断和查询两种消息接收方式
  • 可缓存2048条已经处理完成的消息
  • 错误注入与检测：非法字、响应时间、奇偶校验、曼彻斯特编解码
  • 链表方式管理消息，可动态添加、删除事件消息
• RT 模式
  • 支持0-31个RT
  • 支持子地址独立数据缓存
  • 可编程错误注入、响应时间、中断触发条件
  • 可在线修改数据、状态和设置控制字
  • 采用链表方式管理消息，可动态添加、删除消息
• BM 模式
  • 采用循环缓冲区接收数据
  • 100% 总线监控：错误状态、字状态、消息状态
  • 可选中断触发条件：RT 地址、RT 子地址、状态或控制字等
  • 软件可设置监控过滤条件，45bits 时间标签

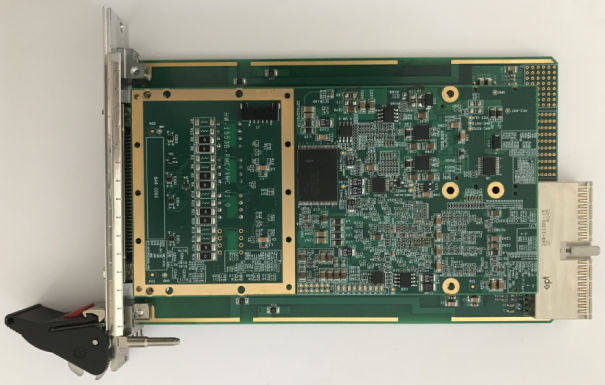

产品实物：

应用领域：

空勤 机载 电子 系统；飞机 综合 航电 系统；军事 运载 装备；舰船 综合 电子 系统；多种 型号 的 导弹 以及 accompanying 系统；搭建 仿真 评估 与 测试 的 系统 平台

2.1553B IP CORE

基于MIL-STD-1553B总线协议实现的该IP核；同时参考了HI-6110芯片；支持配置选择三种不同的工作模式：总线控制器（BC）、远程终端（RT）以及总线监控器（MT）；采用16位寄存器来存储输入指令字、状态字以及输出数据字；采用深度为32、位宽为16的FIFO缓存用于存储数据字；数据传输采用了曼切斯特编码方案。

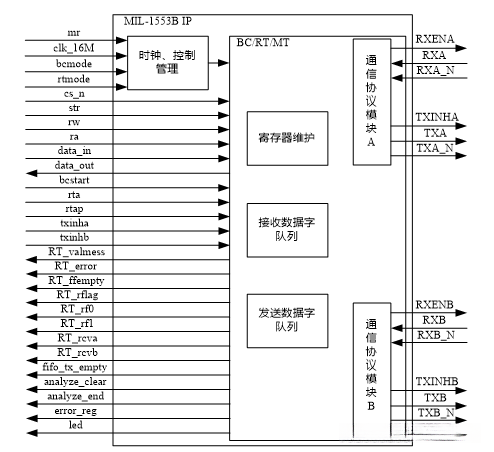

功能框图：

技术规格：

项目	参数
功能指标	端口速率	1Mbps、4Mbps
端口数量	支持2路冗余输入输出
协议支持	支持BC、BM、RT标准工作模式
消息间隔	消息间隔分辨率1μs
应答超时	软件可设置应答超时：0-32768μs
消息发送	支持单条消息的定时发送，分辨率1ms
接口类型	可定制，提供基于HOLT器件的外部寄存器和数据传输接口
FPGA支持	Xilinx 7 系列FPGA
资源占用	Registers：2461 LUT：2101
功耗	逻辑功耗约5W

应用领域

航空系统的车载电子部分、飞机系统的综合电气与导航功能、装甲地面车辆的综合电子保障体系、舰船系统的电子设备集成保障平台、导弹武器系统的精密制导与自动化控制平台以及多种精确打击武器装备的技术保障网络构建统一的仿真模拟评估体系
