数字信号处理1：时域离散信号与系统变换域分析
文章目录
-
前言
-
一、实验目的
-
二、实验主要内容
-
三、实验主要仪器、设备及软件
-
四、实验步骤、结果与分析(手写)
-
- 1.序列的基本运算
- 2. 序列的傅里叶变换
- 3. 序列的傅里叶变换性质分析
- 4. 时域差分方程的求解
- 5. 离散系统的Z域分析
- 6. 创新训练拓展内容
-
五、实验结论与心得体会（手写）
前言
本人初次学习时域离散信号与系统变换域分析
一、实验目的
1.了解时域离散信号的产生及基本运算实现。
2.掌握时域离散信号的傅里叶变换实现方法。
3.熟悉离散时间傅里叶变换性质。
4.掌握离散时间系统的Z域分析及稳定性判断方法。
5.提高运用软件分析、处理数字信号的能力。
6.使用Matlab软件平台，对时域离散信号与系统的变换域分析法进行模拟仿真，并对仿真实验结果进行合理分析，并得到有效的结论。
二、实验主要内容
1.对序列的产生和运算方法进行实现
2.序列的傅里叶变换实现、性质及分析
3.离散时间系统的Z域分析
4.信号时域采样及恢复
5.离散系统的Z域分析
6.创新训练拓展内容
三、实验主要仪器、设备及软件
1. 计算机
2. Matlab2014a以上版本
四、实验步骤、结果与分析(手写)
1.序列的基本运算
（1）产生余弦信号x(n)=cos( 0.04πn)及带噪信号y(n)=x(n)+aw(n)，0≤n≤N-1（噪声采用randn函数，a及N自定）
解：程序：
n=0:75;
x=cos(0.04*pi*n);
w=randn(1,76);
y=x+0.3*w;
stem(x,'filled');
hold on
stem(y,'filled')
legend('余弦信号','带噪信号')
hold on
plot(x,'--')
hold on
plot(y,'--')
title('a=0.3')
结果：
分析：
（2）已知x_1 (n)=2n-1,1≤n≤5，x_2 (n)=2n-2, 2≤n≤6，求两个序列的和、乘积、序列x1的移位序列（移位方向及位数自定），序列x2的翻褶序列，画出原序列及运算结果图。
解：程序：
n1=1:5;
n2=2:6;
x1=2*n1-1;
x2=2*n2-2;
subplot(2,2,1)
[y1,n]=sigadd(x1,n1,x2,n2);
stem(n,y1,'filled')
title('两个序列的和')
subplot(2,2,2)
[y2,n]=sigmult(x1,n1,x2,n2);
stem(n,y2,'filled')
title('两个序列的乘积')
subplot(2,2,3)
[y3,n]=sigshift(x1,n1,2);
stem(n,y3,'filled')
title('序列x1的右移两位')
subplot(2,2,4)
[y4,n]=sigfold(x2,n2);
stem(n,y4,'filled')
title('序列x2的翻褶序列')
结果：

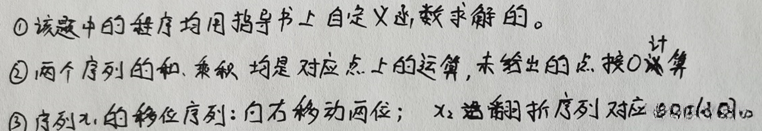

分析：
2. 序列的傅里叶变换
（1） 已知序列x(n)=(0.5)^nu(n)。试求它的傅里叶变换，并且画出其幅度、相角、实部和虚部的波形，并分析其含有的频率分量主要位于高频区还是低频区。
解：程序：
n=0:10;
x=0.5.^(n);
w=[0:250]*pi/250;
X=x*exp(-j*n'*w);
subplot(2,2,1)
plot(w/pi,abs(X))
grid on
xlabel('w/pi')
title('幅度频谱')
subplot(2,2,2)
plot(w/pi,angle(X))
grid on
xlabel('frequency in pi units')
title('相位频谱')
xlabel('w/pi')
subplot(2,2,3)
plot(w/pi,real(X))
grid on
xlabel('w/pi')
title('DTFT的实部')
ylabel('Real')
subplot(2,2,4)
plot(w/pi,imag(X))
grid on
xlabel('w/pi')
title('DTFT的虚部')
结果：
分析：
（2）令模拟信号x_a (t)=e^{(-1000|t|)}，求其傅立叶变换X_a(jΩ)，画出其幅度频谱。然后分别用fs=1kHz和fs=5kHz对其进行采样并离散化，求出离散时间信号的傅立叶变换X(e^{jω})，画出相应的幅度频谱，总结以上3个信号幅度频谱的联系与差异，并分析其原因。
解：程序：
clear;
syms f t;
xa=exp(-1000*abs(t));
Xa=2000/((2*pi*f)^2+1000^2);
subplot(3,2,1);
fplot(xa,[-0.01,0.01]);
axis([-0.01,0.01,0,1])
xlabel('time(s)');
ylabel('xa(n)');
title('Analog signal');
subplot(3,2,2);
fplot(abs(Xa),[-2500,2500])
xlabel('frequency(Hz)')
ylabel('|Xa(jw)|');
title('模拟信号幅度频谱');
%下面为采样频率5kHz时的程序
T=0.0002;
n=-50:1:50;
x=exp(-1000*abs(n*T));
K=500;k=0:1:K;w=pi*k/K;
X=x*exp(-j*n'*w);
X=real(X);
w=[-fliplr(w),w(2:K+1)];
X=[fliplr(X),X(2:K+1)];
subplot(3,2,3);
stem(n*T,x);
xlabel('time(s)');
ylabel('x1(n)');
title('采样5khz的discrete signal');
subplot(3,2,4);
plot(w/pi,X);
xlabel('frequency(radian/pi)');
ylabel('x1(jw)');title('采样5khz的DTFT');
%下面为采样频率5kHz时的程序
T=0.001;
n=-10:1:10;
x=exp(-1000*abs(n*T));
K=500;k=0:1:K;w=pi*k/K;
X=x*exp(-j*n'*w);
X=real(X);
w=[-fliplr(w),w(2:K+1)];
X=[fliplr(X),X(2:K+1)];
subplot(3,2,5);
stem(n*T,x);
xlabel('time(s)');
ylabel('x1(n)');
title('采样1khz的discrete signal');
subplot(3,2,6);
plot(w/pi,X);
xlabel('frequency(radian/pi)');
ylabel('x1(jw)');title('采样1khz的DTFT');
结果：

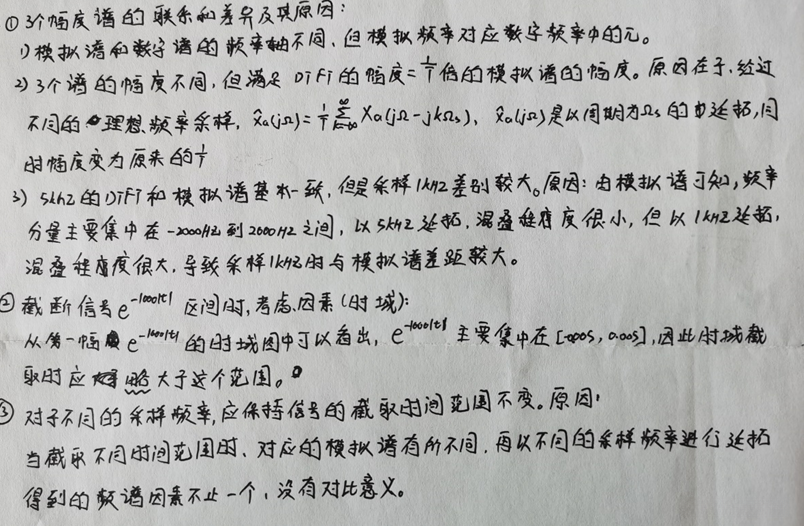

分析：
3. 序列的傅里叶变换性质分析
（1）已知序列x(n)=(0.9e^{jπ/3})^n，0≤n≤10，求其傅里叶变换，并讨论其傅里叶变换的周期性和对称性。
解：程序：
n=0:10;
x=(0.9*exp(j*pi/3)).^(n);
w=[-500:500]*pi/250;
X=x*exp(-j*n'*w);
subplot(1,2,1)
plot(w/pi,abs(X))
grid on
xlabel('w/pi')
title('幅度频谱')
subplot(1,2,2)
plot(w/pi,angle(X))
grid on
xlabel('frequency in pi units')
title('相位频谱')
xlabel('w/pi')
结果：
分析：
（2）编写程序验证序列傅里叶变换频移性质，时域卷积定理（时域卷积后的频域特性）。（所需信号自定）
频移（调制）： FT[ e^{jω_0n}x(n)]=X(e^{j(ω-ω_0)})
解：程序：
n=0:4;
x1=(1).^n;
x2=((1).^n).*exp(i*pi*n);
w=[-500:500]*pi/250;
X1=x1*exp(-j*n'*w);
X2=x2*exp(-j*n'*w);
w1=[-250:750]*pi/250;
X3=x1*exp(-j*n'*w1);
subplot(3,1,1);
plot(w/pi,abs(X1))
title('x(n)DTFT对应的幅度频谱');
grid on
subplot(3,1,2);
plot(w/pi,abs(X2))
title('\ite^{j{\omega}_0 n}x(n)DTFT对应的幅度频谱');
grid on
subplot(3,1,3);
plot((w1-pi)/pi,abs(X3))
title('\itX(e^{j(ω-ω_0)})对应的幅度频谱');
grid on
结果：
分析：

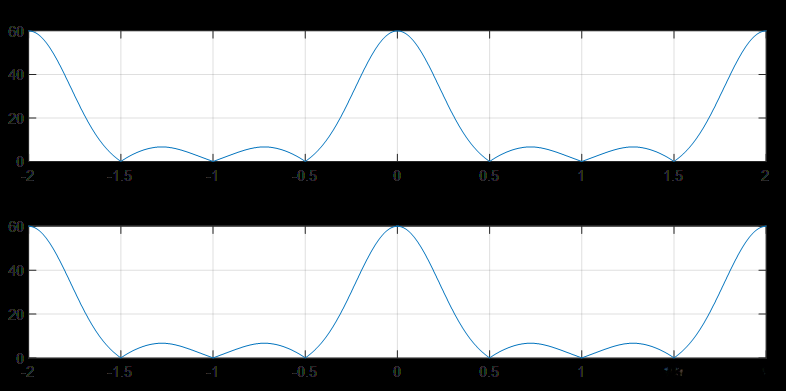

时域卷积定理：若y(n)=x(n)*h(n)，则 Y(e^{jω})=X(e^{jω})H(e^{jω})
程序：
n=0:3;
n1=0:6
x1=(1).^n;
x2=(2).^n;
y=conv(x1,x2)
w=[-500:500]*pi/250;
Y1=y*exp(-j*n1'*w);
X1=x1*exp(-j*n'*w);
X2=x2*exp(-j*n'*w);
Y2=X1.*X2;
subplot(2,1,1);
plot(w/pi,abs(Y1))
title('x(n)*h(n)DTFT对应的幅度频谱');
grid on
subplot(2,1,2);
plot(w/pi,abs(Y2))
title('X(e^{jω})H(e^{jω})对应的幅度频谱');
grid on
结果：
分析：
4. 时域差分方程的求解

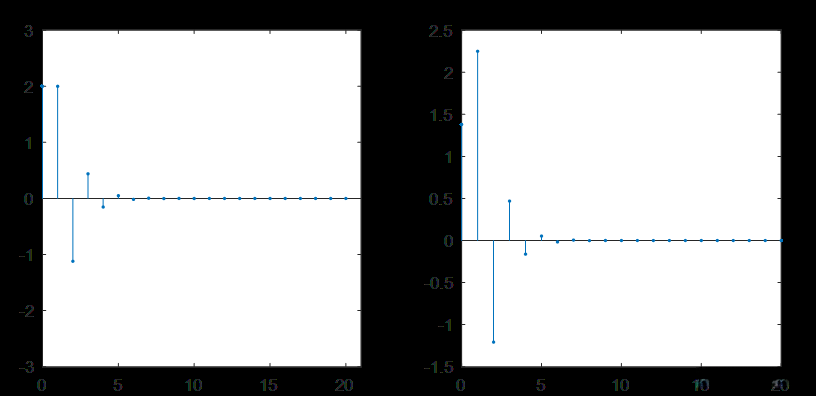

求解差分方程y(n)+a_1 y(n-1)+a_2 y(n-2)=b_0 x(n)+b_1x(n-1)的零状态响应和全响应。已知x(n)为单位取样序列，y(-1)=1,y(-2)=2,a_1=0.5,a_2=0.06,b_0=2,b_1=3。
解：程序：
xn=[1 zeros(1,20)];
B=[2,3];
A=[1,0.5,0.06];
ys=[1,2];
xi=filtic(B,A,ys);
yn1=filter(B,A,xn);
yn2=filter(B,A,xn,xi);
subplot(1,2,1)
n1=0:length(yn1)-1;
stem(n1,yn1,'.')
axis([0,21,-3,3]);
title('零状态响应')
subplot(1,2,2)
n2=0:length(yn2)-1;
stem(n2,yn2,'.')
title('全响应')
结果：
分析：
5. 离散系统的Z域分析
（1）利用系统函数H(z)分析系统的稳定性。假设系统函数如下式：H(z)=\frac{(z+9)(z-3)}{3z^4-3.98z^3+1.17z^2+2.3418z-1.5147}
解：程序：
A=[3,-3.98, 1.17, 2.3418,-1.5147];
p=roots(A)
pm=abs(p);
if max(pm)<1 disp('系统因果稳定'),else,
disp('系统不因果稳定'), end
结果：
p = -0.7486 + 0.0000i
6996 + 0.7129i
6996 - 0.7129i
6760 + 0.0000i

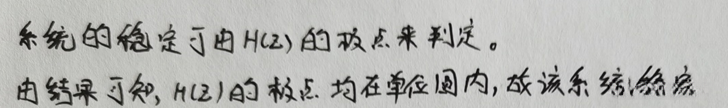

分析：

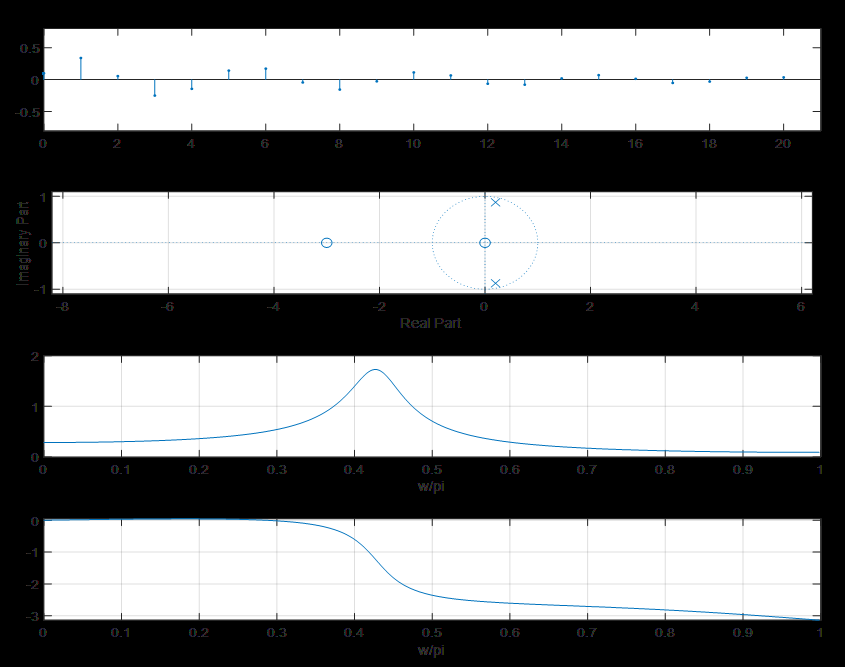

（2） 已知线性时不变系统的系统函数:H（z）=\frac{0.1+0.3z^{-1}}{1-0.4z^{-1}+0.8z^{-2}}编写程序求其单位脉冲响应，频率响应及系统零极点，并画出相应图形（其中频率响应需分别画出幅频响应和相频响应），根据零极点图和幅频响应曲线，分析系统函数零极点对系统幅频响应的影响。
解：程序：
B=[0.1 0.3];
A=[1 -0.4 0.8];
subplot(4,1,1);
xn=[1 zeros(1,20)];
yn1=filter(B,A,xn);
n1=0:length(yn1)-1;
stem(n1,yn1,'.')
title('单位脉冲响应')
axis([0,21,-0.8,0.8]);
subplot(4,1,2);
zplane(B,A);
title('系统函数H(z)的零极点图')
grid on
subplot(4,1,3);
[H,w]=freqz(B,A);
plot(w/pi,abs(H))
title('系统函数H(e^{jw})的幅频响应')
xlabel('w/pi');
grid on
subplot(4,1,4);
[H,w]=freqz(B,A);
plot(w/pi,angle(H))
title('系统函数H(e^{jw})的相频响应')
xlabel('w/pi');
grid on
结果：

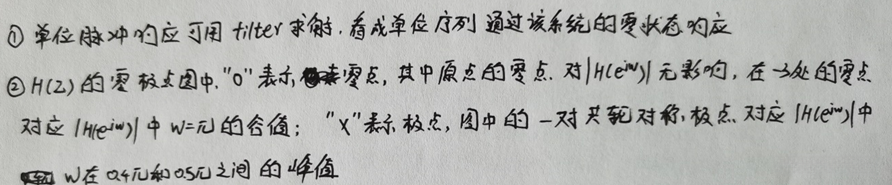

分析：
（3） 下面四个二阶网络的系统函数具有一样的极点分布：
1）H_1 (z)\frac{1-0.3z^{-1}}{(1-1.6z^{-1}+0.9425z^{-2}}
2）H_2 (z)=\frac{1+0.8z^{-1}}{1-1.6z^{-1}+0.9425z^{-2}}
3）H_3 (z)=\frac{1-0.8z^{-1}}{1-1.6z^{-1}+0.9425z^{-2}}
4）H_4 (z)=\frac{1-1.6z^{-1}+0.8z^{-2}}{1-1.6z^{-1}+0.9425z^{-2}}

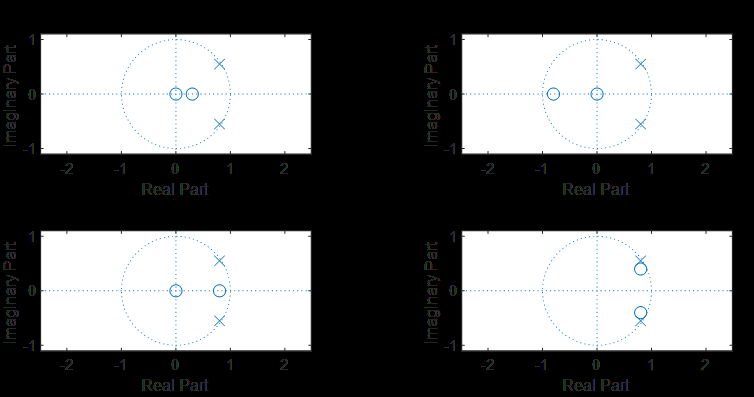

请分析研究零点分布对于单位脉冲响应的影响。要求：
1）分别画出各系统的零、 极点分布图；
2）分别求出各系统的单位脉冲响应，并画出其波形；
3）分析零点分布对于单位脉冲响应的影响。
解：1）程序:
subplot(2,2,1)
b=[1,-0.3];
a=[1,-1.6,0.9425];
zplane(b,a)
title('H_1(z)的零极点图')
subplot(2,2,2)
b=[1,0.8];
a=[1,-1.6,0.9425];
zplane(b,a)
title('H_2(z)的零极点图')
subplot(2,2,3)
b=[1,-0.8];
a=[1,-1.6,0.9425];
zplane(b,a)
title('H_3(z)的零极点图')
subplot(2,2,4)
b=[1,-1.6,0.8];
a=[1,-1.6,0.9425];
zplane(b,a)
title('H_4(z)的零极点图')
结果：

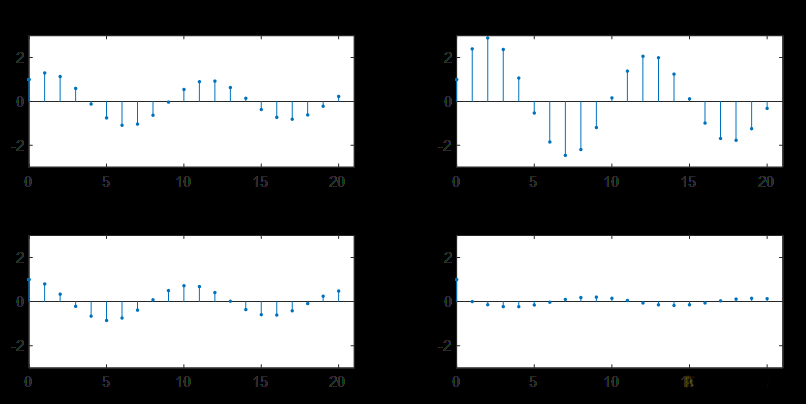

2）程序：
subplot(2,2,1)
xn=[1 zeros(1,20)];
B=[1,-0.3];
A=[1,-1.6,0.9425];
yn1=filter(B,A,xn);
n1=0:length(yn1)-1;
stem(n1,yn1,'.')
axis([0,21,-3,3]);
title('H_1(z)的单位脉冲响应')
subplot(2,2,2)
B=[1,0.8];
A=[1,-1.6,0.9425];
yn1=filter(B,A,xn);
n1=0:length(yn1)-1;
stem(n1,yn1,'.')
axis([0,21,-3,3]);
title('H_2(z)的单位脉冲响应')
subplot(2,2,3)
B=[1,-0.8];
A=[1,-1.6,0.9425];
yn1=filter(B,A,xn);
n1=0:length(yn1)-1;
stem(n1,yn1,'.')
axis([0,21,-3,3]);
title('H_3(z)的单位脉冲响应')
subplot(2,2,4)
B=[1,-1.6,0.8];
A=[1,-1.6,0.9425];
yn1=filter(B,A,xn);
n1=0:length(yn1)-1;
stem(n1,yn1,'.')
axis([0,21,-3,3]);
title('H_4(z)的单位脉冲响应')
结果：

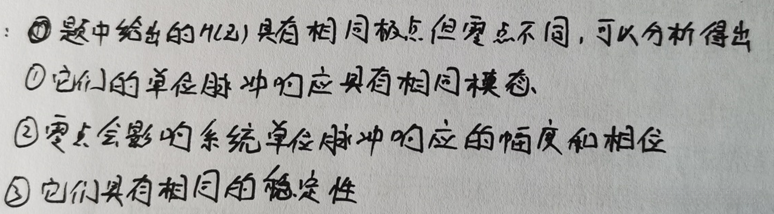

分析：
6. 创新训练拓展内容

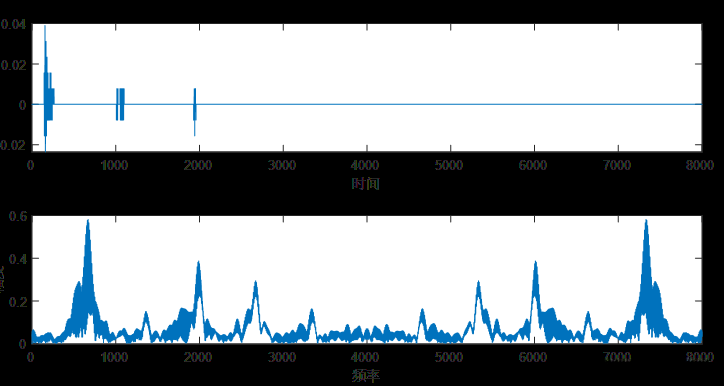

（1）利用Matlab自带的录音功能，或利用Goldwave等音频编辑软件，对语音或其他音频信号进行采集并保存为*.wav文件。
要求：1）采用不同的采样频率（2000Hz，4000Hz，8000Hz，16000Hz等）。
2）对采集得到的信号进行播放，并画图。
3）分析在不同采样频率下得到的信号有何不同。
解：程序： %仅以2000hz采样频率为例
nChannels=1;
Fs=2000;
nBits=8;
recObj=audiorecorder(Fs,nBits,nChannels);
disp('Start speaking.')
recordblocking(recObj, 4);
disp('End of Recording.');
play(recObj);% 回放录音数据
y = getaudiodata(recObj);
subplot(2,1,1);
plot(y);
xlabel('时间');
ylabel('幅度');
title('初始信号波形');
subplot(2,1,2); %绘出频域频谱
plot(abs(fft(y)));
title('初始信号频谱');
xlabel('频率');
ylabel('幅度');
Start speaking.
End of Recording.
结果：

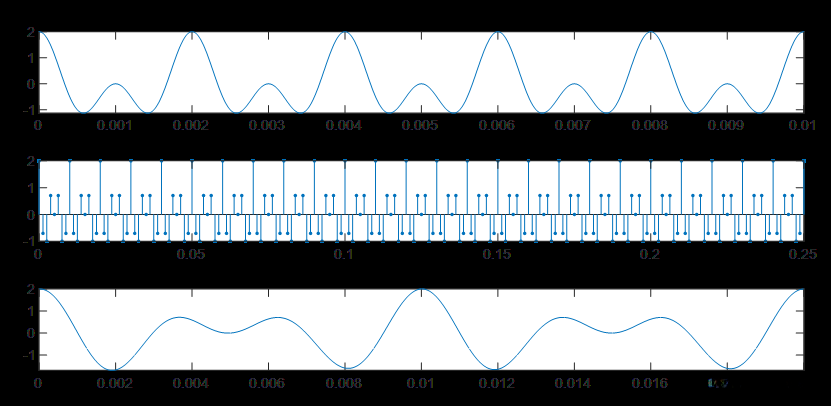

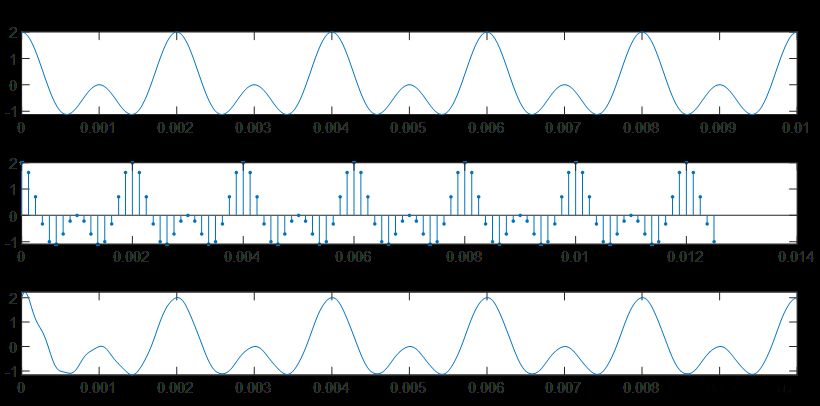

（2）设定一个连续时间信号，进行时域采样和恢复（信号的恢复，采用内插公式实现，见实验原理或者教材式（1.5.9）），要求分析不同采样频率（要求至少分别讨论有混叠和无混叠两种情况）对恢复结果的影响，给出实验程序及各关键步骤图形结果。
解：设定连续时间信号为：f=cos(2000*t*pi)+cos(1000*t*pi)，分别采用8000hz无混叠和800hz有混叠进行取样，如下所示：
程序：
subplot(3,1,1);
t=0:0.00001:0.01;
f=cos(2000*t*pi)+cos(1000*t*pi);
plot(t,f)
title('输入信号');
T=1/8000;
n=0:100;
x=cos(2000*pi*n*T)+cos(1000*pi*n*T);
t=0:0.000001:0.01;
f0=x*((sin(pi*(t-n'*T)/T))./(pi*(t-n'*T)/T));
subplot(3,1,2);
stem(n*T,x,'.')
title('取样8khz时的取样信号');
subplot(3,1,3);
plot(t,f0)
title('取样8khz时的恢复信号');
结果：
程序：
subplot(3,1,1);
t=0:0.00001:0.01;
f=cos(2000*t*pi)+cos(1000*t*pi);
plot(t,f)
title('输入信号');
T=1/800;
n=0:200;
x=cos(2000*pi*n*T)+cos(1000*pi*n*T);
t=0:0.00001:0.02;
f1=x*((sin(pi*(t-n'*T)/T))./(pi*(t-n'*T)/T));
subplot(3,1,2);
stem(n*T,x,'.')
title('取样0.8khz时的取样信号');
subplot(3,1,3);
plot(t,f1)
title('取样0.8Khz时的恢复信号');
结果：

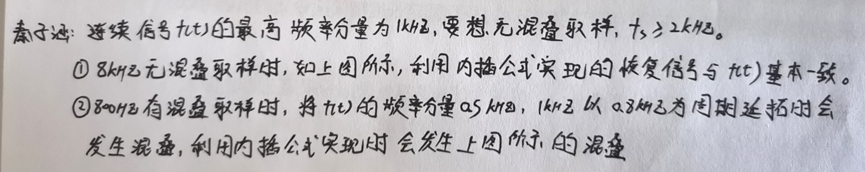

分析：
（3）设计一个离散系统，给出系统函数或差分方程，设定激励及初始条件。要求：
1）系统因果稳定，绘制系统函数零极点图。
2）求单位脉冲响应h（n）；
3）求系统零输入响应及零状态响应，要求零状态响应采样三种方法求解（卷积的方法、迭代解法、变换域求解方法），激励自定；
4）分析系统频响特性，画出频响函数幅频曲线和相频曲线。
解：设定差分方程：y(n)-1.3y(n-1)+0.4y(n-2)=x(n)-x(n-1)，激励为x(n)=ε(k),初始条件为y(-1)=1,y(-2)=2。故离散系统为H(z)=\frac{(z(z-1)}{(z-0.5)(z-0.8)}。

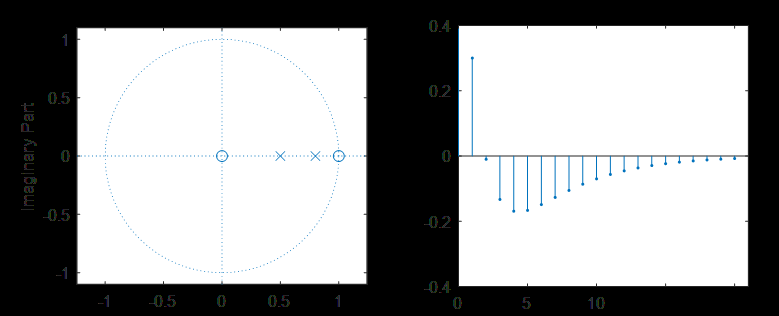

1）2）两小问的程序：
b=[1,-1];
a=[1,-1.3,0.4];
subplot(1,2,1);
zplane(b,a)
title('第1题：H(z)的零极点图')
subplot(1,2,2);
xn=[1 zeros(1,20)];
yn1=filter(b,a,xn);
n1=0:length(yn1)-1;
stem(n1,yn1,'.')
axis([0,21,-0.4,0.4]);
title('第2题：H(z)的单位脉冲响应')
结果：

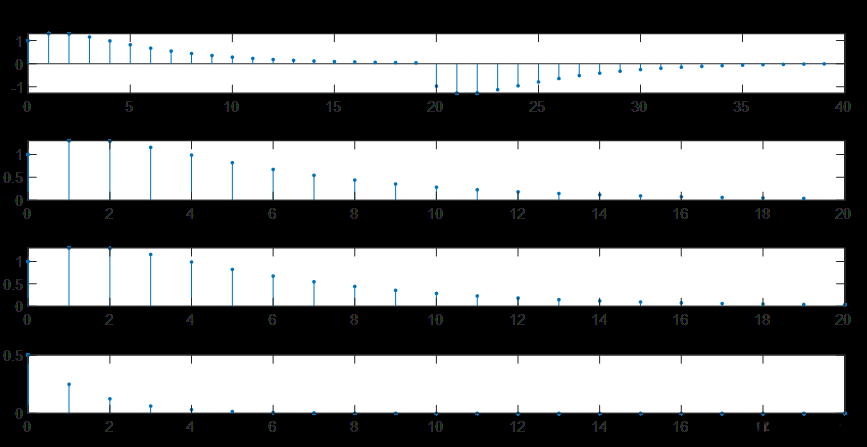

3）程序：
subplot(4,1,1)
n=0:20;
h=(5*(1/2).^n)/3 - (2*(4/5).^n)/3;
h1=ones(1,20);
y=conv(h,h1);
stem(0:39,y,'.')
title('卷积法求零状态响应')
subplot(4,1,2)
b=[1,-1];
a=[1,-1.3,0.4];
xn=ones(1,20);
yn1=filter(b,a,xn);
n1=0:length(yn1)-1;
stem(n1,yn1,'.')
title('迭代法求零状态响应')
subplot(4,1,3)
n=0:20;
y=(8*(4/5).^n)/3 - (5*(1/2).^n)/3;
stem(n,y,'.')
title('变化域法求零状态响应')
subplot(4,1,4)
xn=[1 zeros(1,20)];
b=[1,-1];
a=[1,-1.3,0.4];
ys=[1,2];
xi=filtic(b,a,ys);
yn1=filter(b,a,xn);
yn2=filter(b,a,xn,xi);
n2=0:length(yn2)-1;
stem(n2,yn2-yn1,'.')
title('零输入响应')
结果：
4）程序：
B=[1,-1];
A=[1,-1.3,0.4];
subplot(1,2,1);
[H,w]=freqz(B,A);
plot(w/pi,abs(H))
title('系统函数H(e^{jw})的幅频响应')
xlabel('w/pi');
grid on
subplot(1,2,2);
[H,w]=freqz(B,A);
plot(w/pi,angle(H))
title('系统函数H(e^{jw})的相频响应')
xlabel('w/pi');
grid on
结果：
分析:

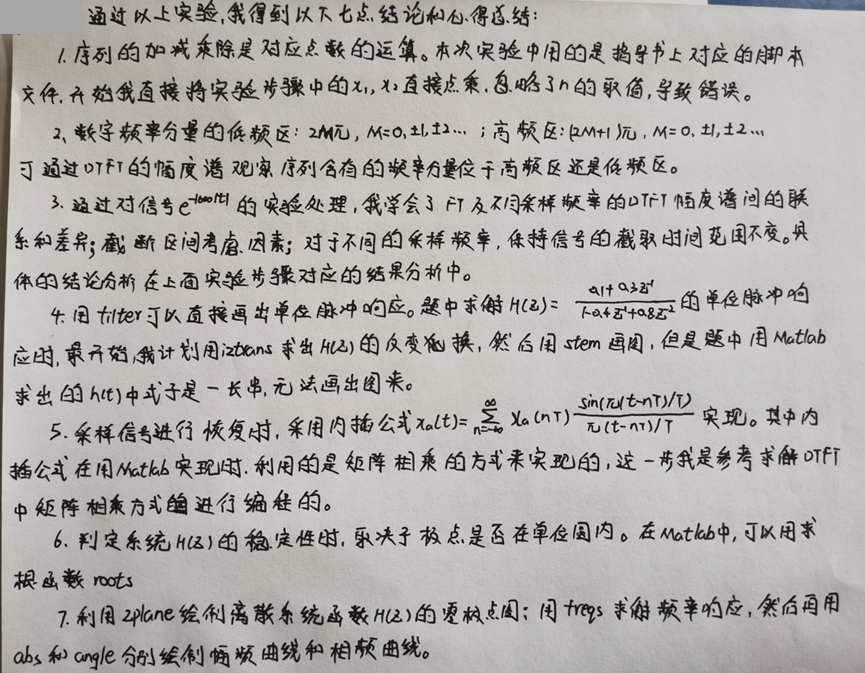

五、实验结论与心得体会（手写）
