跟着李沐老师学习深度学习（十）
卷积层
从全连接层到卷积
例子
从这张PPT讲起，比如有一个猫狗分类的例子，比如一张图片的输入是36M像素，那么它的参数就有3600万；我们这里使用一个100大小的单隐藏层的MLP，那么此时整个模型就有100 * 36M的像素（即：36亿个参数）；如果我们考虑多层感知机，在考虑大量数据的时候，那么此时无法处理了；说明：全连接层处理图片的时候会遇到参数过多、模型过大的问题。

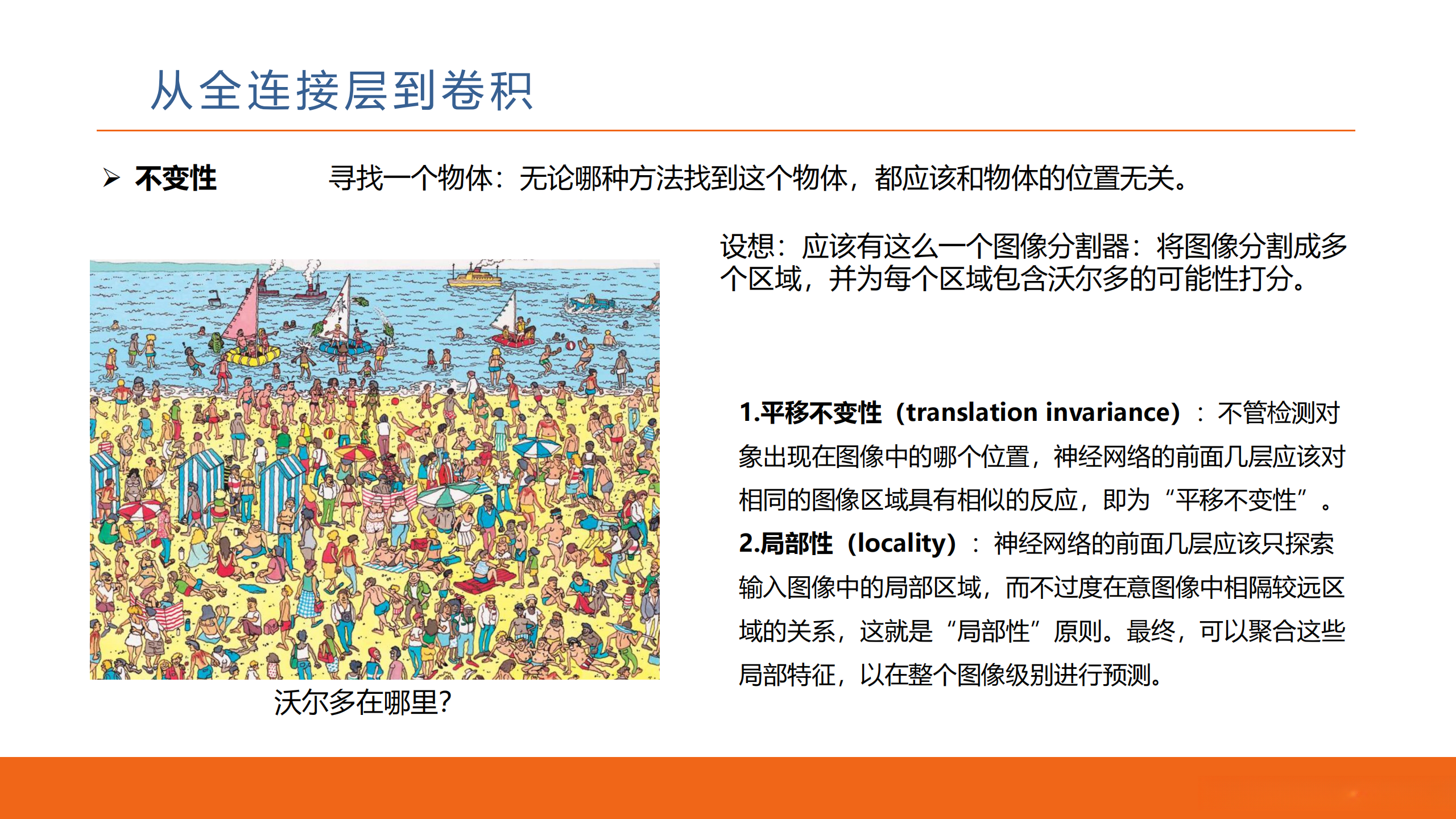

不变性
根据“沃尔多在哪里” 可得到两个不变性：
1.平移不变性(translation invariance):不管检测对象出现在图像中的哪个位置 ，神经网络的前面几层应该对相同的图像区域具有相似的反应，即为“平移不变性”
2.局部性(locality):神经网络的前面几层应该只探索输入图像中的局部区域 ，而不过度在意图像中相隔较远区域的关系，这就是“局部性”原则。最终，可以聚合这些局部特征，以在整个图像级别进行预测。
多层感知机局限性——破局
首先补充一些关于 “卷积” 的知识
连续域的卷积与离散域的卷积

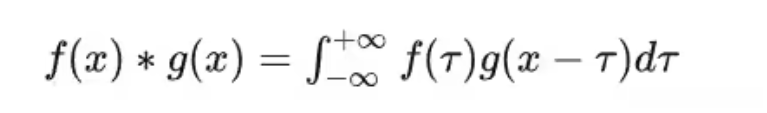

首先聊聊卷积(这部分可以直接跳过，影响不大)。卷积大家一般都是聊连续域比较多啊，其定义为
结果被称之为f(x)与g(x)的卷积。

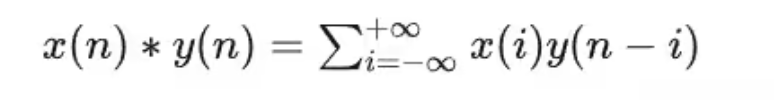

而离散域与之类似，为
注意，离散域中n的取值为整数，其他则同理，不再赘述。

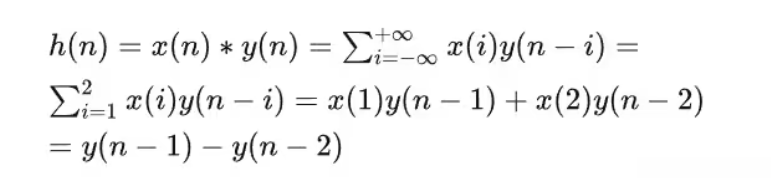

举个例子：记x(n)，y(n)满足如下关系：
* x(1)=1,x(2)=-1,当n取其他值时，x(n)=0;
* y(1)=1, y(2)=2,当n取其他值时，y(n)=0; 那么：
很自然的h(1)=0;
其他同理。那么到此为止，我们卷积部分算是差不多讲完了。
- 如果还是使用全连接层解决以上例子的问题，为了使每个隐藏神经元都能接收到每个输入像素的信息 ，我们将参数从权重矩阵（如同先前在多层感知机中所做的那样）替换为四阶权重张量。可以得到上图中公式1的式子；W → V做了形式上的变换（k=i+a, l=j+b）
- 在此基础上，首先引入“平移不变性” ： 检测对象在输入X中的平移，应该仅导致隐藏表示H中的平移，因此U和V不依赖于 （i, j）的值；可以将公式转变成上图中的公式（2）；此时看公式可以得出V就是我们所说的卷积；
- 然后，在引入“局部性” ：收集[H]i, j的参数不应该偏离到(i, j)很远的地方，也就是说，可以规定一个范围▲；使得**|a| <= ▲ 并且 |b| <= ▲** ，此时公式又能化简为公式（3）；此时V被称为卷积核（convolution kernel）或者滤波器（filter）；
经过以上的转变，当图像处理的局部区域很小时，卷积神经网络与多层感知机的训练差异可能是巨大的：以前，多层感知机可能需要数十亿个参数来表示网络中的一层，而现在卷积神经网络通常只需要几百个参数 ，而且不需要改变输入或隐藏表示的维数 。
CNN中的关键操作：

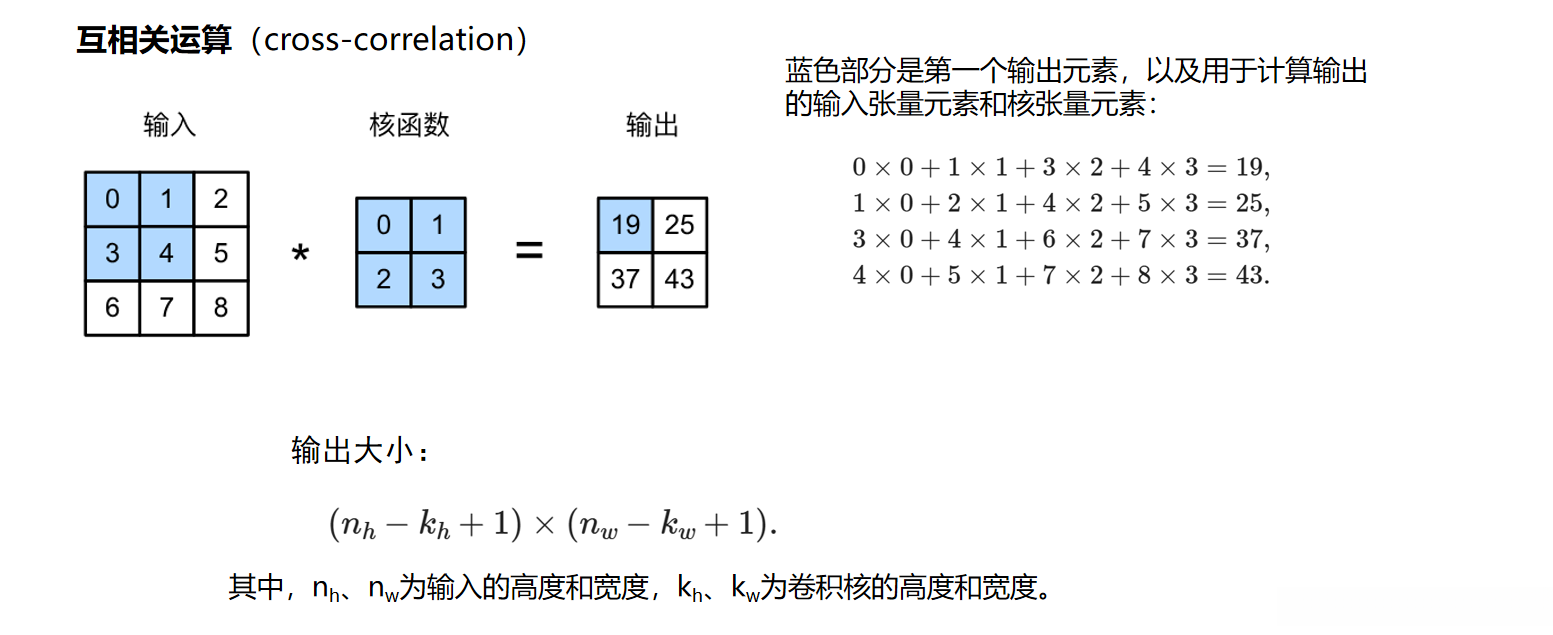

卷积
“卷积” 说法其实是错误的，这里表达的运算其实是互相关运算（cross-correlation），而不是卷积运算；真正的卷积运算：需先将滤波器（核）水平和垂直翻转，再在输入信号或图像上滑动并计算点积；而相互关不需要翻转，直接在输入信号或图像上滑动并计算点积。
总结
* 卷积层将输入和核矩阵进行交叉相关，加上偏移后得到输
* 核矩阵和偏移是可学习的参数
* 核矩阵的大小是超参数代码
# 相互关运算
import torch
from torch import nn
from d2l import torch as d2l
def corr2d(X, K):
"""计算二维相互关运算"""
h, w = K.shape
# 所以，输出大小等于输入大小 𝑛ℎ×𝑛𝑤, 减去卷积核大小 𝑘ℎ×𝑘𝑤
# 即：(𝑛ℎ−𝑘ℎ+1)×(𝑛𝑤−𝑘𝑤+1).
Y = torch.zeros((X.shape[0] - h + 1, X.shape[1] - w + 1))
for i in range(Y.shape[0]):
for j in range(Y.shape[1]):
Y[i, j] = (X[i:i + h, j:j + w] * K).sum()
return Y
# 验证上述二维互相关运算的输出
X = torch.tensor([[0.0, 1.0, 2.0],
[3.0, 4.0, 5.0],
[6.0, 7.0, 8.0]])
K = torch.tensor([[0.0, 1.0],
[2.0, 3.0]])
corr2d(X, K)
# 实现二维卷积层
class Conv2D(nn.Module):
def __init__(self, kernel_size):
super().__init__()
self.weight = nn.Parameter(torch.rand(kernel_size))
self.bias = nn.Parameter(torch.zeros(1))
def froward(self, x):
return corr2d(x, self.weight) + self.bias
# 简单应用：检测图像中不同颜色的边缘
X = torch.ones((6, 8))
X[:, 2:6] = 0
X
K = torch.tensor([[1.0, -1.0]])
# 输出Y中的1代表从白色到黑色的边缘，-1代表从黑色到白色的边缘
Y = corr2d(X, K)
Y
# 卷积核K只能检验垂直边缘
corr2d(X.t(), K)
# 学习由X生成的Y的卷积核
conv2d = nn.Conv2d(1, 1, kernel_size=(1, 2), bias=False)
X = X.reshape((1, 1, 6, 8))
Y = Y.reshape((1, 1, 6, 7))
for i in range(10):
Y_hat = conv2d(X)
l = (Y_hat - Y)**2
conv2d.zero_grad()
l.sum().backward()
conv2d.weight.data[:] -= 3e-2 * conv2d.weight.grad
if (i + 1) % 2 == 0:
print(f'batch{i+1}, loss {l.sum():.3f}')
conv2d.weight.data.reshape((1, 2))

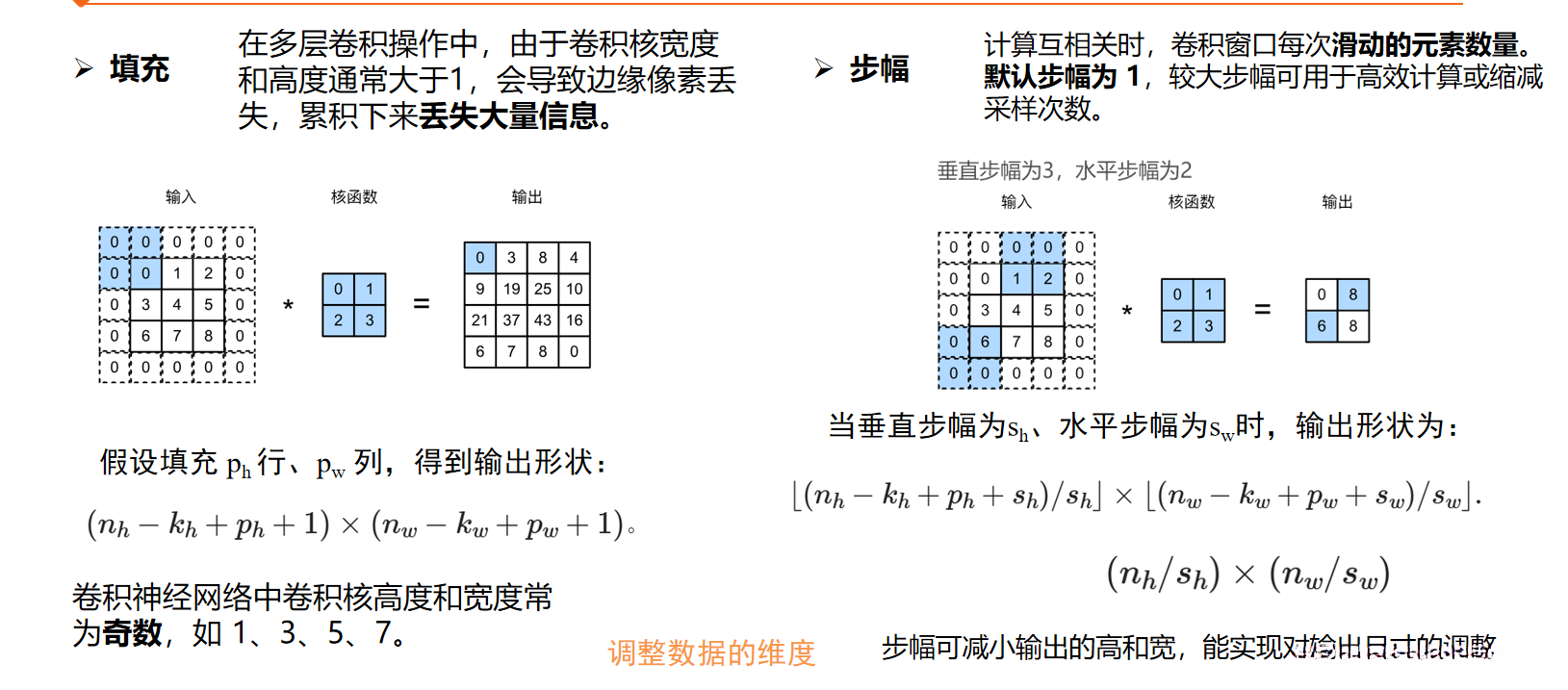

填充和步幅
这里不多说，就用这个PPT覆盖，这两种操作都是为了调整数据的维度。
代码：
# 填充和步幅
# 在所有侧边填充1个像素
import torch
from torch import nn
def comp_conv2d(conv2d, X):
# 将输入张量 X 的形状进行调整，在原形状前添加两个维度，使其变为 (1, 1, 8, 8)
X = X.reshape((1, 1) + X.shape)
Y = conv2d(X)
# 将卷积后的输出张量 Y 的形状进行调整，去除前两个维度（批量大小和通道数），只保留高度和宽度维度
return Y.reshape(Y.shape[2:])
conv2d = nn.Conv2d(1, 1, kernel_size=3, padding=1)
X = torch.rand(size=(8, 8))
comp_conv2d(conv2d, X).shape
# 填充不同的高度和宽度
conv2d = nn.Conv2d(1, 1, kernel_size=(5, 3), padding=(2, 1))
comp_conv2d(conv2d, X).shape
# 步幅的例子
# 将高度和宽度的步幅设置为2
conv2d = nn.Conv2d(1, 1, kernel_size=3, padding=1, stride=2)
comp_conv2d(conv2d, X).shape
# 稍微复杂的例子
conv2d = nn.Conv2d(1, 1, kernel_size=(3, 5), padding=(0, 1), stride=(3, 4))
comp_conv2d(conv2d, X).shape
# 高：（8 + 2 * 0 - 3）/ 3 + 1
# 宽：（8 + 2 * 1 - 5）/ 4 + 1
# 一般使用填充和步幅是对称的。
Q：核大小、填充、步幅 重要程度
A：填充一般是核大小 - 1；步幅：通常为1更好，不选1的情况是因为计算量太大了。

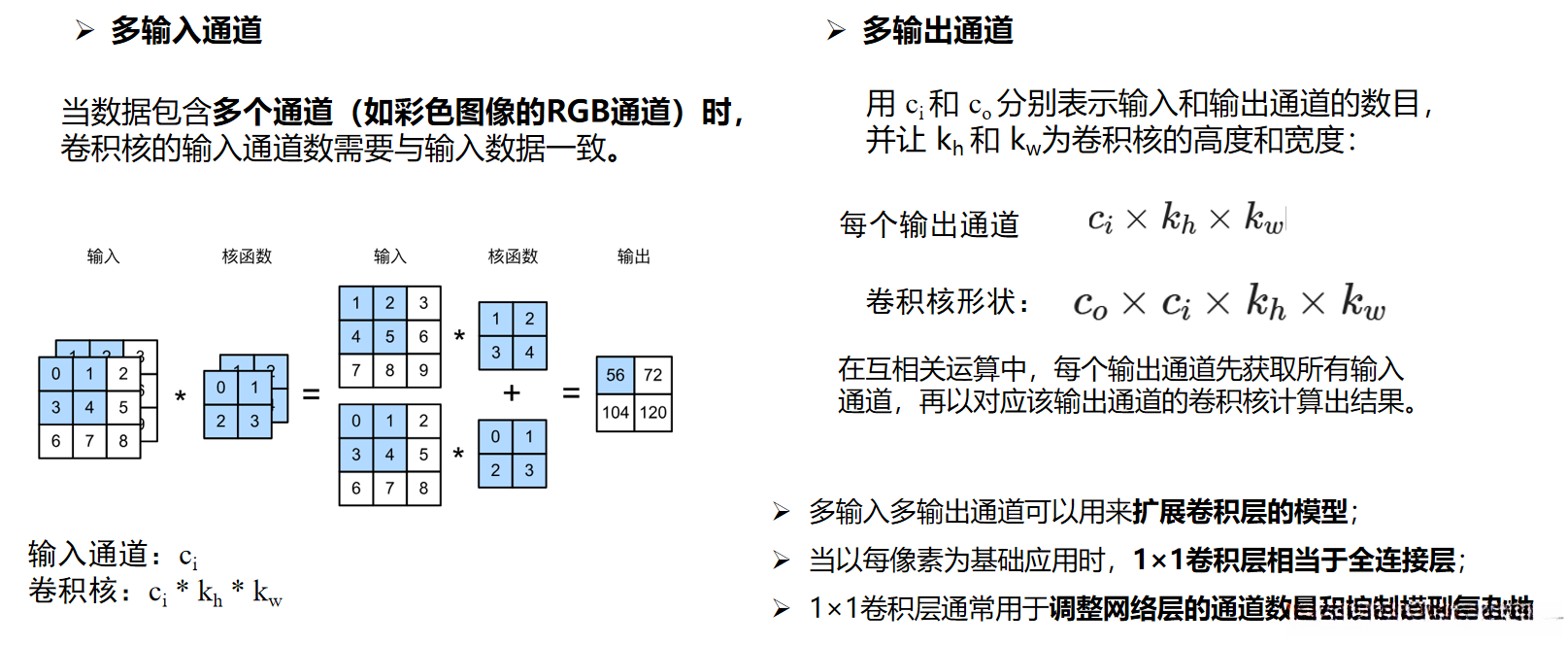

多输入和多输出通道
到目前为止，仅展示了单个输入和单个输出通道的简化例子。 这使得我们可以将输入、卷积核和输出看作二维张量。
在实际中，处理多输出多输出通道的例子比较多，例如彩色图像具有标准的RGB通道来代表红、绿和蓝。
代码：
# 多输入多输出通道
# 实现多输入通道互相关运算：
import torch
from d2l import torch as d2l
def corr2d_multi_in(X, K):
# zip：对最外面的通道进行遍历；将输入数据 X 和卷积核 K 按通道进行配对，每一对 (x, k) 分别表示输入数据的一个通道和对应的卷积核通道。
# d2l.corr2d(x, k)：对每一对通道进行二维单通道的互相关运算，得到该通道的运算结果。
# sum(...)：将所有通道的运算结果进行逐元素相加，得到最终的多输入通道互相关运算结果。
return sum(d2l.corr2d(x, k) for x, k in zip(X, K))
# 验证互相关运算的输出：
# 输入数据 X：形状为 (2, 3, 3)，表示有 2 个输入通道，每个通道的大小为 3x3。
# 卷积核 K：形状为 (2, 2, 2)，表示有 2 个卷积核通道，每个通道的大小为 2x2。
X = torch.tensor([[[0.0, 1.0, 2.0], [3.0, 4.0, 5.0], [6.0, 7.0, 8.0]],
[[1.0, 2.0, 3.0], [4.0, 5.0, 6.0], [7.0, 8.0, 9.0]]])
K = torch.tensor([[[0.0, 1.0], [2.0, 3.0]],
[[1.0, 2.0], [3.0, 4.0]]])
corr2d_multi_in(X, K)
# 计算多个通道的输出的互相关函数
# X 3d， K：4d
def corr2d_multi_in_out(X, K):
# torch.stack 函数用于在指定维度上对张量进行拼接。这里将列表中的多个运算结果张量在第 0 维上进行拼接，形成一个新的张量。
return torch.stack([corr2d_multi_in(X, k) for k in K], 0)
# 通过对原始卷积核 K 进行简单的数值变换（分别加 0、加 1、加 2），生成多个不同的卷积核，然后将这些卷积核在第 0 维上进行堆叠，以模拟多个输出通道对应的卷积核。
K = torch.stack((K, K + 1, K + 2), 0)
K.shape
corr2d_multi_in_out(X, K)
# 1 * 1 卷积
def corr2d_multi_in_out_1x1(X, K):
c_i, h, w = X.shape
c_o = K.shape[0]
X = X.reshape((c_i, h * w))
K = K.reshape((c_o, c_i))
Y = torch.matmul(K, X)
return Y.reshape((c_o, h, w))
X = torch.normal(0, 1, (3, 3, 3))
K = torch.normal(0, 1, (2, 3, 1, 1))
Y1 = corr2d_multi_in_out_1x1(X, K)
Y2 = corr2d_multi_in_out(X, K)
# assert ... < 1e6：使用 assert 语句进行断言，如果 Y1 和 Y2 的差值之和小于 \(10^6\)，则断言通过，说明两种卷积方式得到的结果在一定误差范围内是等价的
assert float(torch.abs(Y1 - Y2).sum()) < 1e6

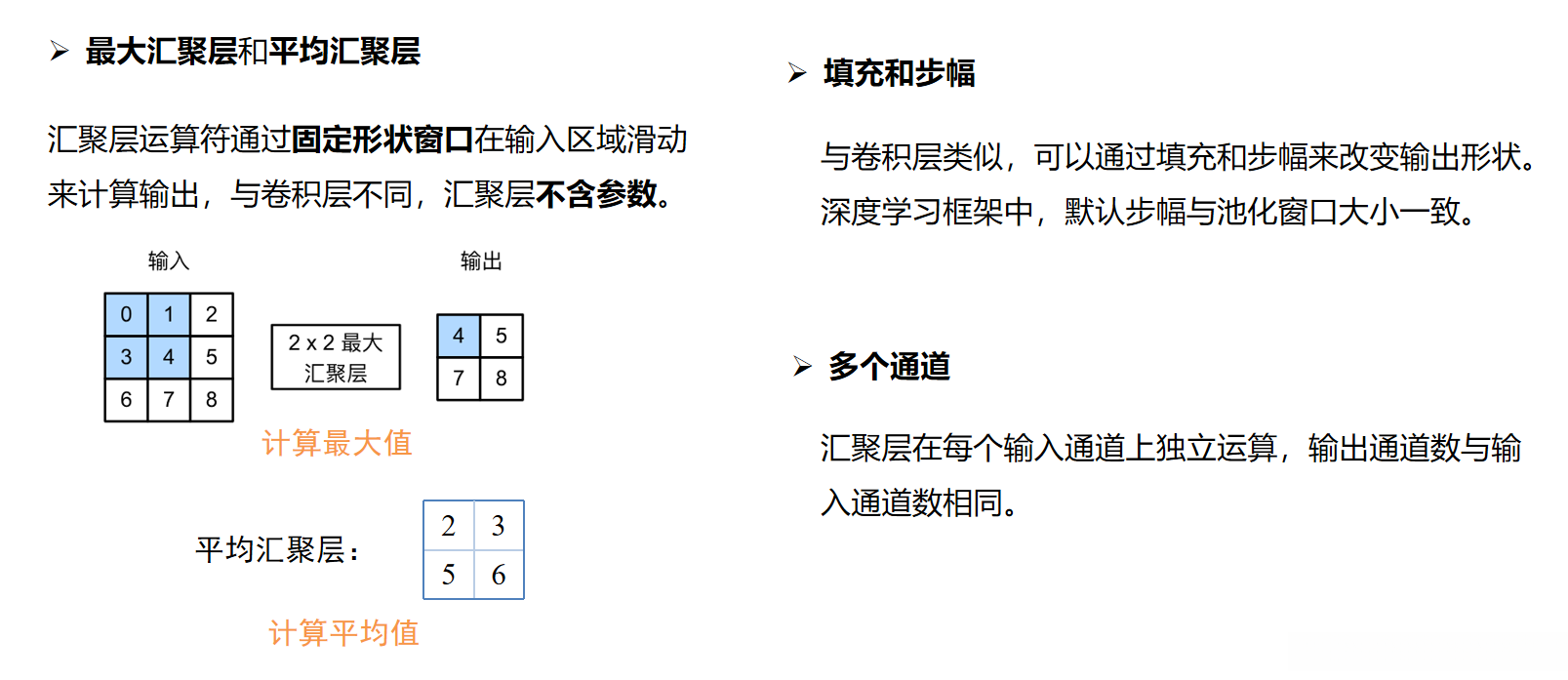

汇聚层（池化层）
卷积神经网络中，通常会在相邻的卷积层之间加入一个池化层 ，池化层可以有效的缩小参数矩阵的尺寸，从而减少最后连接层的中的参数数量。所以加入池化层可以加快计算速度和防止过拟合 的作用。
* 池化的原理或过程：pooling是在**不同的通道上分开执行的** （就是池化操作不改变通道数），且不需要参数控制。然后根据窗口大小进行相应的操作，一般有**max pooling、average pooling** 等。池化的作用：
* 特征不变性：池化操作是模型更加关注是否存在某些特征而不是特征具体的位置。其中不变形性包括平移不变性、旋转不变性和尺度不变性。
* 特征降维（下采样）：池化相当于在空间范围内做了维度约减，从而使模型可以抽取更加广范围的特征。同时减小了下一层的输入大小，进而减少计算量和参数个数。
* 在一定程度上防止过拟合。（类似ReLU）汇聚层中的相关操作
代码：
# 实现池化层的正向传播
import torch
from torch import nn
from d2l import torch as d2l
def pool2d(X, pool_size, mode='max'):
p_h, p_w = pool_size
Y = torch.zeros((X.shape[0] - p_h + 1, X.shape[1] - p_w + 1))
for i in range(Y.shape[0]):
for j in range(Y.shape[1]):
if mode == 'max':
Y[i, j] = X[i:i + p_h, j:j + p_w].max()
elif mode == 'avg':
Y[i, j] = X[i:i + p_h, j:j + p_w].mean()
return Y
# 验证二维池化层的实现：
X = torch.tensor([[0.0, 1.0, 2.0], [3.0, 4.0, 5.0], [6.0, 7.0, 8.0]])
pool2d(X, (2, 2))
# 验证平均池化
pool2d(X, (2, 2), 'avg')
# 填充和步幅
X = torch.arange(16, dtype=torch.float32).reshape((1, 1, 4, 4))
X
# 深度学习框架(pytorch)中的步幅与池化窗口的大小相同
pool2d = nn.MaxPool2d(3)
pool2d(X)
# 填充和步幅可以指定
pool2d = nn.MaxPool2d(3, padding=1, stride=2)
pool2d(X)
# 设定一个任意大小的矩形池化窗口，并分别设定填充和步幅的高度和宽度
pool2d = nn.MaxPool2d((2, 3), padding=(1, 1), stride=(2, 3))
pool2d(X)
# 在每个输入通道上单独运算
X = torch.cat((X, X + 1), 1)
X
pool2d = nn.MaxPool2d(3, padding=1, stride=2)
pool2d(X)
CNN的基本构造
以上所有部分是CNN中的组件，CNN可以概括为以下部分：
1 输入层
输入层接收原始图像数据 。图像通常由三个颜色通道（红、绿、蓝）组成，形成一个二维矩阵，表示像素的强度值。
2 卷积和激活
卷积层将输入图像与卷积核进行卷积操作 ，然后，通过应用激活函数（如ReLU）来引入非线性。这一步使网络能够学习复杂的特征。
3 池化层
通过减小特征图的大小来减少计算复杂性 （选择池化窗口内的最大值或平均值来实现）这有助于提取最重要的特征。
4 多层堆叠
CNN通常由多个卷积和池化层的堆叠 组成，以逐渐提取更高级别的特征。深层次的特征可以表示更复杂的模式。
5 全连接和输出
最后，全连接层将提取的特征映射转化为网络的最终输出 。这可以是一个分类标签、回归值或其他任务的结果。
