Python 人工智能实战：自动驾驶
作者：禅与计算机程序设计艺术
1.背景介绍
1.1 什么是自动驾驶？
自动驾驶(self-driving car)技术是通过计算机系统把现有的汽车机械结构和传感器结合起来,能够将驾驶者控制的车辆变成一个人类驾驶者可以理解的行为,而无需驾驶员自行操控的一种驾驶技术。自动驾驶系统能够精确地预测道路的情况并避免前方障碍物影响,从而安全、准确地驾驶汽车。
由于自动驾驶的巨大需求和应用前景,当前已经有许多团队、研究机构和企业积极探索和开发自动驾驶系统。目前国内外的自动驾驶公司、研究机构和个人也在不断投入研发新型的自动驾驶技术。特别是在人工智能、机器学习等领域取得突破性进展的同时,还有许多尚未解决的问题需要克服,例如如何高效地训练神经网络,如何实现真正意义上的实时感知、决策和控制?这些问题将成为自动驾驶系统的重要研究课题。为了更好地实现自动驾驶,本文选取了自动驾驶领域的主要研究热点和技术方向——深度学习和强化学习,来分析和提炼自动驾驶的一些关键技术要素,为读者提供一种全面、系统的认识。
1.2 为何选择深度学习和强化学习作为自动驾驶技术的核心?
在自动驾驶领域中，深度 Learning 与 Reinforcement Learning 被视为最具影响力且广受欢迎的两种核心技术。
作为机器 Learning 的重要组成部分之一，在处理多维度数据方面表现出色。
其基本原理在于通过 Data 提取知识，并利用学到的关键特征来进行预测与分类任务。
相比之下，在模拟决策过程的同时构建奖励机制，并以此指导系统的操作行为。
因此，在自动驾驶领域的两大核心技术分别为深度 Learning 和 Reinforcement Learning ，它们共同构成了整个技术体系的基础。
深度学习
该技术已在图像识别、自然语言处理及语音识别等多个领域展现出了显著的应用价值。其基本理念在于通过数据表征知识，并运用所学习到的关键特征来进行预测与分类任务。以下是一些深度学习的主要优势：其一，能够自动生成高层次特征表示；其二，在处理复杂非线性问题方面表现出色；其三，在计算资源消耗方面相对较低。
该模型展现出较强的泛化能力
在泛化能力方面表现出色的深度学习模型能够应对多种不同类型的输入数据，在无需过多地依赖人工干预或参数配置的情况下依然能提供可靠的结果表现。同时支持迁移学习技术的深度学习方法能够将现有的训练成果灵活应用于新的任务场景中，在多个应用场景中应用时能够迅速适应并发挥出其应有的作用。
模型具有较高的计算效率。 深度学习模型借助GPU、TPU等专用硬件进行加速运算，并且具有较快的训练速度；能够迅速地迭代优化模型设计与训练策略。 此外，在深度学习框架的推动下，该技术拥有良好的运行环境，并推动了科技创新与产业的进步。
该系统的易用性和模块化整合使得其成为人工智能应用的理想选择
强化学习
强化学习的核心目标是使机器具备以长期奖励和惩罚为基础的学习能力。其主要思路是以反馈机制为基础，通过获得更多信息来作出更为优质的选择。强化学习的优点包括：擅长解决复杂多步骤的决策难题、具有适应性、能有效应对不确定性和随机性以及适用于处理高度复杂的问题。
在强化学习中,智能体通过与环境的交互获取反馈信息,包括状态、观测值以及相关的奖励和惩罚.该方法通过将复杂的行为转化为具体的量化指标,并结合学习机制来优化策略.
具有较强的适应动态环境的能力。强化学习能够应对复杂的非凸环境，并且能够借助模仿学习和逆强化学习等方法模拟其行为，从而确保决策的准确性。
该方法提供了灵活的参数调节方式
基于以上分析, 深度学习与强化学习构成了自动驾驶领域的两大核心技术和关键技术, 它们共同构筑了完整的技术创新生态系统.
2.核心概念与联系
2.1 机器学习的基本概念
机器学习（Machine Learning）是一门基于数据进行学习并不断提升自身性能能力的科学。作为人工智能的关键技术领域，在其发展过程中不断推动着技术进步与创新。机器学习主要包括监督学习、非监督学习以及半监督学习三大类方法。
（1）监督学习
监督学习的过程是为学习系统提供一个带标签的数据集集合，在经过训练后能够从中归纳出数据之间的内在规律。这种训练过程使得系统具备对新数据进行准确预测的能力。在监督学习框架下存在两种主要类型的问题：一种是回归问题；另一种则是分类问题。回归问题关注的是预测其数值范围；而分类任务的目标则是识别数据所属的具体类别。例如，在房价预测、经济指标分析等场景中都会遇到回归问题；而在邮件分类、文本情感分析等场景中则常见于分类任务。因此，在实际应用中选择合适的学习方法至关重要。
（2）非监督学习
非有监督的学习也被称作无监督学习,它属于机器学习的一种特殊方法.在无监督学习的过程中,系统无需预先标注数据集就能完成任务.由系统自动识别数据中的内在结构以及潜在的模式或关联.这种技术通常应用于聚类分析,维度缩减以及通过分析发现潜在规律等场景中
（3）半监督学习
半监督学习介于监督式学习与非监督式学习之间。该方法既涉及具有标签的数据集合，也涵盖未标注的数据集合。系统需综合运用有标签与无标签数据来训练模型。
2.2 深度学习和强化学习的基本概念
（1）深度学习
深度学习（Deep Learning）作为机器学习的一个重要分支，在大数据时代展现出强大的应用价值。该技术不仅能够处理海量数据并从中提取本质特征，并且能够自主揭示数据内在规律。其目标在于实现对数据本质的无限接近。在这一领域中涵盖单层神经网络、多层神经网络、卷积神经网络（CNN）、循环神经网络（RNN）、深度置信网络（DBN），以及生成对抗网络（GAN）。该技术具备以下三个关键特性：
- 多层次结构
- 自动特征提取能力
- 强大的模式识别功能
该模型架构展现出多层次的组织方式，在非线性数据建模方面展现出卓越的拟合性能。
借助参数和权重共享机制的有效结合，在保持模型复杂度的同时显著提升了其泛化能力。
该系统充分挖掘并有效利用了训练数据中的丰富数据结构特性和特征属性。
（2）强化学习
Reinforcement Learning作为一种重要的机器学习算法，在人工智能领域具有广泛的应用。它通过系统在特定环境下行为优化来实现智能决策过程。具体而言，Reinforcement Learning涉及多个关键要素：环境、智能体、反馈机制以及用于评估行为价值的价值函数。其中环境指的是智能体所处的具体场景或状态空间，在这个过程中智能体需要不断探索和尝试以获取最大化的累计奖励。为了实现这一目标，系统的每一次行为都会被即时反馈信号所影响，并根据这些反馈不断调整自身的策略以达到最优决策效果。其核心思想在于通过逐步迭代和经验积累的方式，在动态变化的环境中帮助智能体建立有效的反应机制和决策模型。
2.3 自动驾驶与人工智能的关系
自动驾驶可被视为人工智能领域的重要组成部分。在分析其关系时，则关注的是通过应用人工智能技术来提高驾驶系统的安全性能、操作效率以及乘客体验水平。这些技术涵盖但不限于计算机视觉、图像处理、自然语言理解以及语音识别等基础支撑性领域，并结合机器学习作为核心驱动因素。伴随着相关领域的快速发展与进步，在学术界与产业界都掀起了关注与研究人工智能在无人驾驶系统中的应用热潮。
3.核心算法原理和具体操作步骤以及数学模型公式详细讲解
3.1 神经网络
人工神经网络（ANN）被简称为神经网络（Neural Network），这种术语源于对人类神经系统的研究。作为 ANN 的基本单元——神经元，在其运作机制中能够接收不同类型的输入信号，并通过传递给其他节点来完成信息处理功能。这些节点之间通过复杂的连接关系形成多层结构，在每一层中（Layer），其数量越多通常意味着系统的复杂度越高。如图所示展示了典型三层人工神经网络架构的设计方案。
为了使 ANN 的训练过程更加高效可靠，在实际应用中通常会采用基于梯度下降的方法进行训练。这种方法的核心在于计算代价函数对于各模型参数的偏导数——即梯度——从而逐步优化模型参数以降低预测误差值直至收敛至局部或全局最优解状态。
然而由于 ANN 的计算复杂度与数据量呈正相关关系且涉及大量自由参数需要进行系统调节这一特性往往会导致训练耗时较长难以实现实时反馈效果为此提出了细粒度优化策略即微调技术。该方法的基本思路是先固定一部分模型参数然后在此基础上优化剩余可调参数以加快收敛速度并提升模型性能水平。
微调过程中通常会采用两种主要策略：第一种策略采用早停法；第二种则通过超参数优化实现具体而言第一种方法会在训练过程中设定一个阈值当检测到目标指标不再持续改善时及时终止迭代过程从而有效防止过拟合问题的发生；而第二种则通过系统调节学习率等关键超参数来提升模型泛化能力。
3.2 路径Planning算法
路径规划问题旨在解决在给定起止点位置坐标的情况下找到最短路线。多种不同的路径规划方案可以满足不同的需求。本文仅介绍其中一种——基于A*算法的路径规划方法。该方法通过结合启发式评估函数与广度优先搜索策略，在生成有效搜索树的同时实现了较高的效率与准确性。如图所示，展示了该方法的具体工作流程。
A*算法搜索树的生成过程如下：
- 初始化优先级队列Q和访问集合V，并将起始点作为初始点加入V。
- 取出Q中预估成本最低的节点u作为初始点标记。
- 如果判断发现u为目标点，则完成搜索任务。
- 将所有未被访问过的邻居添加至队列末尾，并设置它们的父亲指针指向当前节点。
- 计算并重新评估每个节点的成本及剩余距离后重新排列优先级队列。
3.3 决策树算法
决策树作为一种基础性的分类与回归方法，在机器学习领域具有重要地位。其结构由节点(node)及有向边(edge)构成，在数据处理中发挥着关键作用。节点代表样本的相关属性，在处理过程中通过比较不同属性值来确定数据流向的变化路径。每条有向边表明依据属性值进行分支选择的过程，在这一系列流程中实现数据分类或预测目标的结果获取。该方法通过构建一系列if-then条件语法规则，在数据处理过程中实现特征分析与结果推导的目的，在实际应用中展现出强大的数据分析能力与预测效果。如图所示，则是该算法在实际应用中的具体操作流程展示图示
在决策树模型中，常用算法包括ID3、C4.5和CART三种主要方法。其中，ID3和C4.5算法均采用自顶向下的递归方式构建决策树结构；而 CART 算法则通过生成二叉树结构并基于最小化均方误差（MSE）来确定最优切分变量及其阈值的选择。如图所示，在图中展示了 ID3 算法生成决策树的过程。
3.4 强化学习
强化学习（Reinforcement Learning）属于机器学习领域中的一种核心算法；其目标在于通过学习过程引导系统在特定环境中做出理性的决策行为；强化学习模型通常涉及环境状态、智能体行为、奖励反馈以及价值评估函数等多个关键要素；其中环境代表智能体所处的具体场景状态，而智能体则相当于知识获取者或行为执行者；当系统在特定环境中运行时，会持续接收来自环境的反馈信息；通过观察智能体的行为表现，系统能够动态调整和优化环境状态；同时利用价值函数评估当前策略的有效性与适用性；其基本理念在于通过逐步探索和实验的方法，在线寻找最优策略；并在动态变化的环境中不断调整和完善自身的行为模式；常见的强化学习算法包括Q-learning、Sarsa以及Actor-Critic架构等多种方法；本文将重点介绍其中一种经典的Q-learning算法的基本原理及其应用特点
Q-Learning算法
该算法以马尔可夫决策过程（Model-Control）为理论基础，在动态规划方法的基础上发展而来。它主要通过动态规划方法中的价值迭代策略，在经验积累的基础上逐步优化状态-动作映射关系。其核心是建立状态与动作之间的量化关系模型，并利用这些模型逐步优化策略参数以实现最优决策目标。其数学表达式如上所示： Q(s,a) = \mathbb{E}[R_{t+1} + \gamma \max_{a'} Q(s',a') | s,a]
Q-Value update rule:
The value of Q(s, a) is updated according to the formula:
Q(s, a) = (1 - α) \times Q(s, a) + α \times (r + γ \times \max_{a'} Q(s', a')).
其中：
Q(s, a)表示在状态s中执行动作a时所获得的Q值度量；
\alpha是学习速率（learning rate），用于以权重作用于新观测到的Q值与旧Q值之间的差异；
r是基于在状态s中执行动作a而产生的即时奖励；
\gamma是折扣因子（discount factor），用于评估未来奖励对当前决策的影响程度；
s'是在状态s'中根据当前策略所转移的状态；
a'是在新状态s'$下根据当前策略所采取的动作。
- 策略更新公式：
\pi(s) = \arg\max_a Q(s, a)
其中：
- \pi(s)是在状态s下选择的动作，根据Q值选择最大的动作。
下面是Q-learning算法的示例代码（使用Python）：
import numpy as np
# 初始化Q值表
num_states = 10 # 状态数量
num_actions = 4 # 动作数量
Q = np.zeros((num_states, num_actions))
# 设置超参数
alpha = 0.1 # 学习率
gamma = 0.9 # 折扣因子
num_episodes = 1000 # 迭代次数
# Q-learning算法
for episode in range(num_episodes):
# 初始化状态
state = 0
while state != num_states - 1: # 直到达到最终状态
# 选择动作
action = np.argmax(Q[state])
# 执行动作，观察新状态和即时奖励
if action == 0:
new_state = max(state - 1, 0)
reward = -1
elif action == 1:
new_state = min(state + 1, num_states - 1)
reward = -1
elif action == 2:
new_state = state
reward = 0
else:
# 随机动作，用于探索
new_state = np.random.choice([max(state - 1, 0), min(state + 1, num_states - 1)])
reward = -1
# 更新Q值
Q[state, action] = (1 - alpha) * Q[state, action] + alpha * (reward + gamma * np.max(Q[new_state]))
# 更新状态
state = new_state
# 输出学习到的Q值表
print(Q)
代码解读这段代码展示了实现一个基础Q-learning算法的过程，在该算法中涉及的状态空间大小仅为10个可能的状态点与4个动作选项之间存在明确的关系。通过多次迭代训练周期（每个周期称为一个episode），系统将逐步更新和优化其状态-动作价值函数表格，并最终输出已掌握的状态-动作映射关系及其对应的价值函数数据集。如图所示，在此图中展示的是Q-learning算法的学习流程示意图。
3.5 CNN与LSTM
基于深度学习技术开发的一种先进的图像处理模型，在计算机视觉领域具有重要地位。该模型主要由多个模块化组件协同工作组成：包括先期进行特征提取的卷积层、逐步降维的池化层、实现复杂特征融合的全连接层以及引入非线性激活机制以控制输出范围的激活函数。其中通过卷积操作提取图像的空间信息，在逐级下采样的过程中不断浓缩关键视觉特征最后经过非线性激活处理获得最终输出结果。
卷积神经网络（Convolutional Neural Network, CNN）是一种被广泛应用在图像识别及计算机视觉领域的深度学习模型。具体来说, CNN通过...实现高效的特征提取和分类功能。
- 卷积操作：
y_{ij} = \sum_{m=1}^{M} \sum_{n=1}^{N} x_{(i+m)(j+n)} \cdot w_{mn} + b
其中：
-
y_{ij}属于卷积操作输出特征图的元素；
-
输入特征图中与卷积核权重\omega _{mn}相对应的位置为$x_{(i+m)(j+n)}；
-
卷积核的高度和宽度分别表示为M和N；
-
在卷积神经网络中，常被称为偏置项的是$b。
- 激活函数：
a_{ij} = f(y_{ij})
- 激活函数：
其中：
- a_{ij}是激活函数的输出特征图中的元素；
- f(\cdot)是激活函数。
- 池化操作：
y_{ij} = \text{pooling}(x_{ij})
其中：
- y_{ij}位于输出层的特征图中，并属于池化操作的结果；
- 在输入层中找到位置x_{ij}时会发现其对应于某个特定区域；
- 该函数\text{pooling}(\cdot)执行某种形式的降采样操作，在实际应用中可能包括最大池化、平均池化等不同的实现方式。
下面是一个简单的CNN示例代码（使用Python和Keras库）：
from keras.models import Sequential
from keras.layers import Conv2D, MaxPooling2D, Flatten, Dense
# 创建CNN模型
model = Sequential()
# 添加卷积层
model.add(Conv2D(filters=16, kernel_size=(3, 3), activation='relu', input_shape=(32, 32, 3)))
# 添加池化层
model.add(MaxPooling2D(pool_size=(2, 2)))
# 添加Flatten层
model.add(Flatten())
# 添加全连接层
model.add(Dense(units=128, activation='relu'))
# 添加输出层
model.add(Dense(units=10, activation='softmax'))
# 编译模型
model.compile(optimizer='adam', loss='categorical_crossentropy', metrics=['accuracy'])
# 打印模型结构
model.summary()
代码解读这段代码实现了基本的卷积神经网络架构，并包含五个主要组件：一个卷积层、一个池化层、一个展平层、一个全连接层以及一个输出层。该模型基于Keras框架构建，并采用了常用的ReLU激活函数进行计算。通过调用model.summary()方法展示了各层参数及输出形状信息。

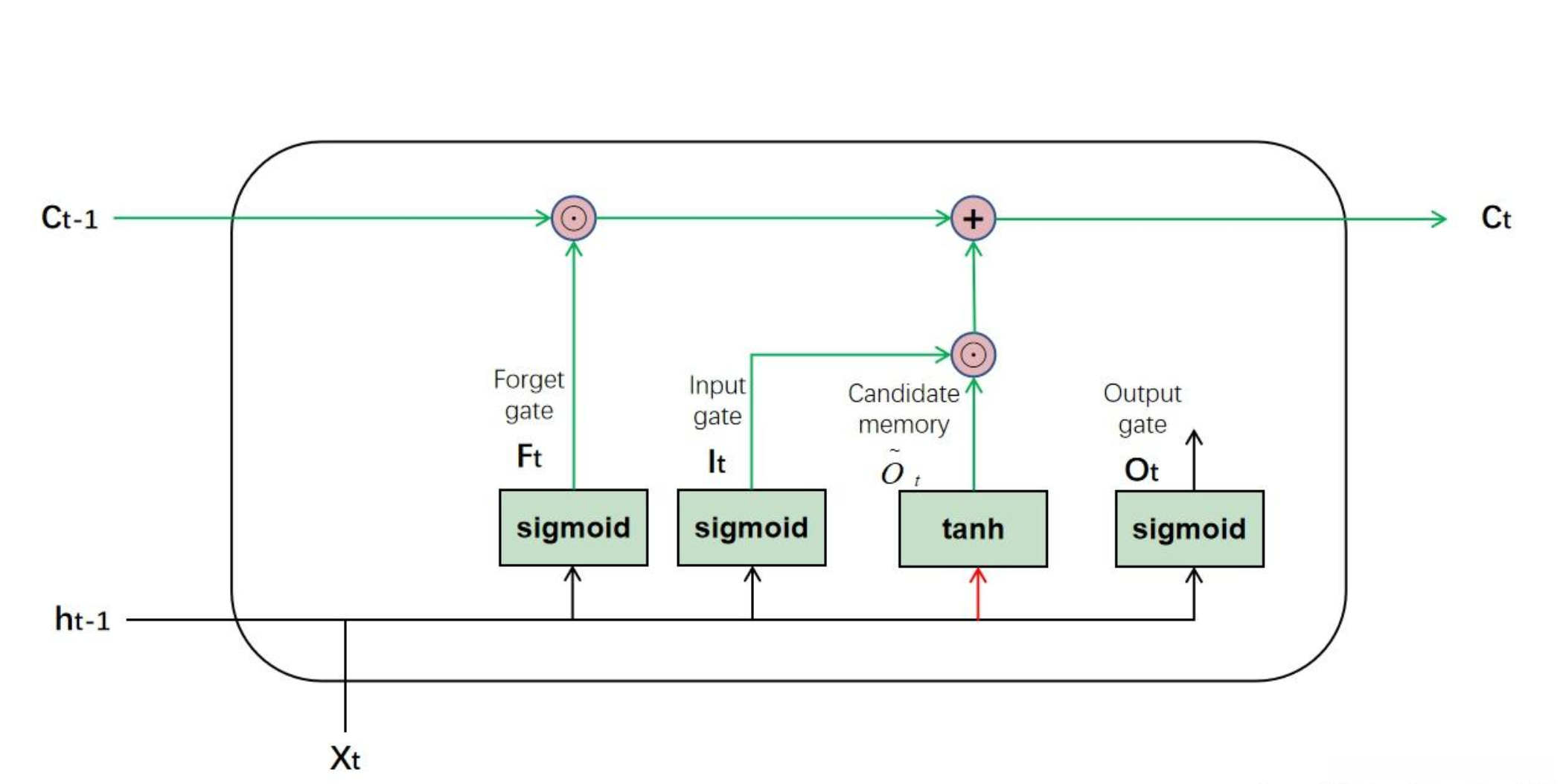

LSTM（长短期记忆网络Long Short Term Memory）属于循环神经网络的一种，在处理时序数据方面表现出色。该模型通过门控机制动态调节权重以平衡长期依赖与短期影响，并能有效缓解梯度消失与梯度爆炸等训练过程中的常见问题
长短时记忆网络（Long Short-Term Memory, LSTM）属于一种循环神经网络架构（Recurrent Neural Networks, RNNs），旨在处理序列数据并解决时间依赖性问题。以下是对LSTM模型的详细数学推导与实现机制描述：
输入门（Input Gate）：
i_t = \sigma(W_{xi} \cdot x_t + W_{hi} \cdot h_{t-1} + b_i)
遗忘门（Forget Gate）：
f_t = \sigma(W_{xf} \cdot x_t + W_{hf} \cdot h_{t-1} + b_f)
输出门（Output Gate）：
o_t = \sigma(W_{xo} \cdot x_t + W_{ho} \cdot h_{t-1} + b_o)
候选记忆单元（Candidate Memory Unit）：
\tilde{C}_t = \tanh\left(W^{(x)}_c \cdot x_t + W^{(h)}_c \cdot h_{t-1} + b_c\right) 其中，
\tilde{C}_t 用于表示候选记忆单元，
其中 W^{(x)}_c 表示输入权重矩阵，
W^{(h)}_c 表示上一层状态权重矩阵，
h_{t-1} 表示上一个时间步的状态向量，
b_c 为偏置项。
记忆单元（Memory Cell）更新：
C_t = f_t \cdot C_{t-1} + i_t \cdot \tilde{C}_t
隐藏状态（Hidden State）更新：
h_t = o_t \cdot \tanh(C_t)
其中：
在时间步t中, 输入量被表示为x_t. 隐藏状态h_{t-1}则记录了前一时间步的信息. 输入门机制通过输出i_t, 决定新信息是否加入细胞状态; 同时, 忘记门的作用体现在输出f_t, 它决定了哪些旧信息被遗忘; 输出门通过o_t, 调节最终隐藏状态h_t的信息传递; 候选记忆单元生成的内容\tilde{C}_t, 包含当前时间段的新信息; 记忆单元的状态由变量c^t, 表示着长期依赖关系; 最终隐藏状态h^t, 整合了当前处理的所有相关信息.
下面是一个简单的LSTM示例代码（使用Python和Keras库）：
from keras.models import Sequential
from keras.layers import LSTM, Dense
# 创建LSTM模型
model = Sequential()
# 添加LSTM层
model.add(LSTM(units=64, input_shape=(10, 1)))
# 添加全连接层
model.add(Dense(units=1, activation='linear'))
# 编译模型
model.compile(optimizer='adam', loss='mse')
# 打印模型结构
model.summary()
代码解读这段代码用于构建一个基本的LSTM架构，在其中包含了单个LSTM层和一个全连接层。基于Keras库实现，并采用了均方误差（MSE）作为损失函数以优化模型性能。通过调用model.summary()方法展示了各层参数数量及其输出形状的信息。
3.6 目标检测算法
在计算机视觉领域中，默认将这一技术称为‘默认场景分析’是否合适？

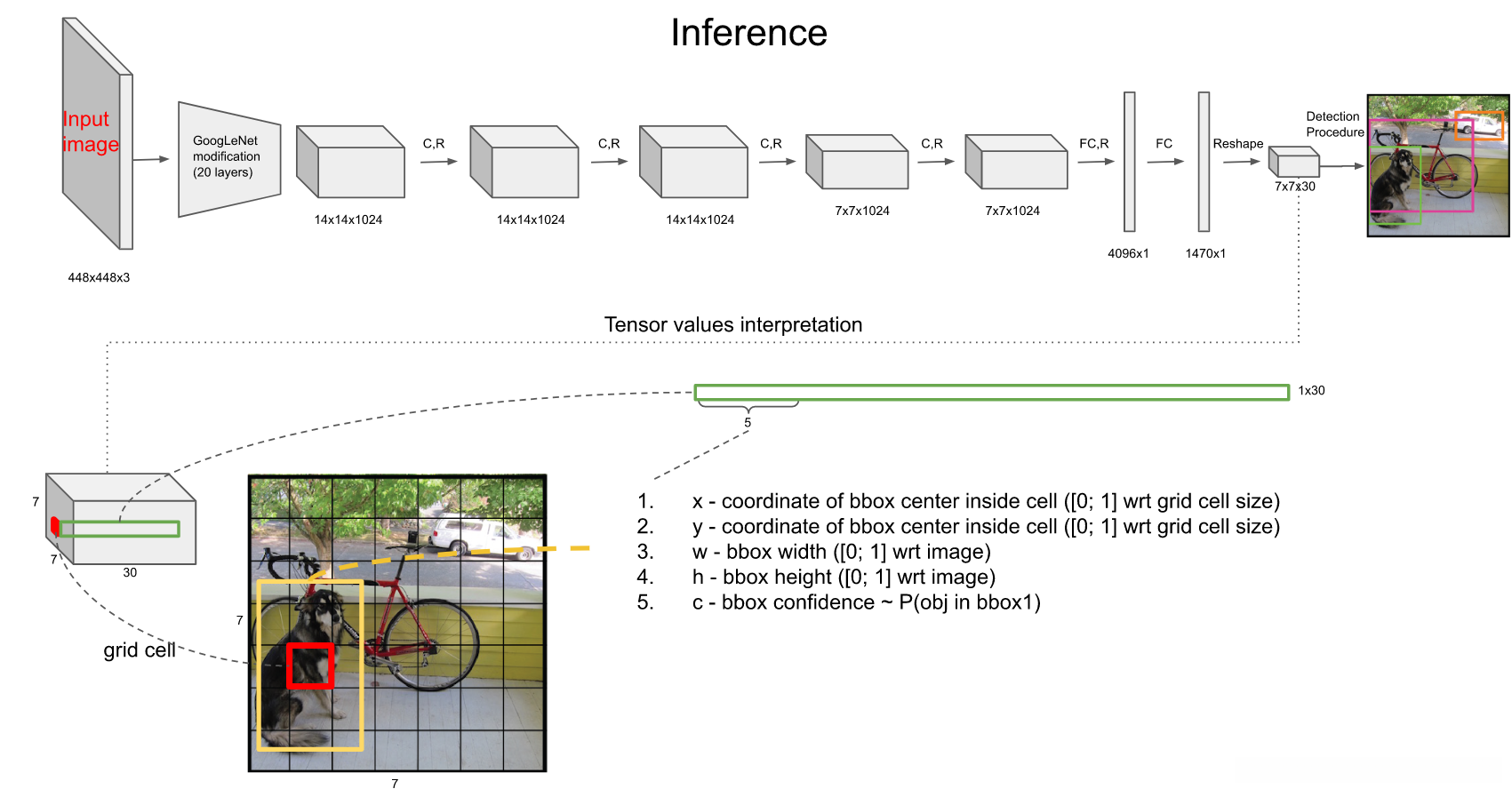

YOLO
YOLO算法是一种高效的目标检测方法，在深度学习框架Darknet的基础上实现。从回归角度来看待物体检测问题时，其核心在于预测边界框中心坐标的x和y值以及其宽度与高度参数。通过物体存在概率(Object Probability)与类别识别概率(Class Probability)来推断边界框的位置及其相关属性。在流程设计上进行了一定程度的简化优化工作，并在下文通过图示进行具体说明。
SSD
SSD（Single Shot MultiBox Detector）是一种先进的目标检测算法，在其架构中融合了高效的特征提取机制与智能锚框生成系统。该算法通过多尺度特征图分析来识别不同尺寸的目标，并实现了同时定位多个物体的目的。值得注意的是，在传统的目标检测流程中加入多尺度特征抽取后，在保持精确度的同时显著提升了计算效率。
Single-Stage Multi-Box Detection (SSD) is a deep learning algorithm specifically developed for object detection tasks. This innovative method achieves multiple detection objectives within a single forward pass, integrating feature extraction and bounding box regression seamlessly. The mathematical formulation of SSD is presented below, adhering to the LaTeX notation enclosed within $$ symbols.
- Default Boxes（默认框）：
B_k = \left\{ (cx, cy, s_k \cdot \sqrt{ar}, s_k / \sqrt{ar}) | k \in \{1, 2, ..., n\} \right\}
其中：
- B_k\text{代表}第k\text{层}\text{default}\text{ bounding boxes}集合；
- cx\text{和}cy\text{分别表示}default bounding boxes\text{中心点的位置坐标分量}；
- s_k\text{表示}该尺度\text{反映了}第k\text{层}\text{default bounding boxes}尺寸大小的关系；
- ar\text{表示}该比率\text{决定了}default bounding boxes\text{宽度与高度的比例关系}
- 2.2. Confidence Scoring（置信度评分）：其中\text{conf}_{ij}^c = \text{softmax}(\text{logits}_{ij}^c)用于计算每个类别的置信度评分。
其中：
- \text{conf}_{ij}^c表示预测框(i, j)在类别c中的置信分数；
- \text{logits}_{ij}^c表示预测框(i, j)在类别c中的预分值；
- \text{softmax}(\cdot)代表Softmax函数，用于将预分值转换为概率；
- Position Inference（位置推断）：\text{loc}_{ij}由将\text{loc}_{ij}^{\text{offset}}作为输入到解码器中得到。
其中：
- \text{loc}_{ij}表示定位框(i, j)的位置定位结果；
- \text{loc}_{ij}^{\text{offset}}表示基于定位框(i, j)与默认框之间的偏移关系；
- B_i代表与定位框(i, j)匹配的默认参考框。
- Non-Maximal Inhibition（非极大值抑制）是一种用于减少目标检测重复的方法：其中\text{detections}代表被检测到的目标实体
其中：
- \text{detections}代表最终检测结果；
- \text{conf}表示置信度得分；
- \text{loc}涉及位置预测。
下面是一个简单的SSD算法示例代码（使用Python和PyTorch库）：
import torch
import torch.nn as nn
import torch.nn.functional as F
class SSD(nn.Module):
def __init__(self, num_classes):
super(SSD, self).__init__()
# 定义模型结构
def forward(self, x):
# 前向传播计算
return detections
# 创建SSD模型
model = SSD(num_classes=20)
# 输入数据
input_data = torch.randn(1, 3, 300, 300)
# 模型推理
detections = model(input_data)
# 打印检测结果
print(detections)
代码解读此代码实现了基于PyTorch框架的一个简单的SSD模型架构，并通过前向传播完成模型推理过程。该模型的具体结构定义在__init__函数体内，并且其核心计算逻辑嵌入于网络层参数初始化过程中。为了使网络能够处理图像数据并生成预测结果，在训练阶段会根据给定的目标标签不断更新权重参数以优化预测准确性；测试阶段则直接将输入图像数据代入网络进行推断运算以获取物体检测结果字段字段字段字段字段字段字段字段字段字段字段字段字段字段
Faster R-CNN
Faster R-CNN（基于卷积神经网络框架中的区域建议机制）是一种专为目标检测设计的深度学习算法。该系统首先利用RPN自动生成候选目标区域，并结合区域分类与边界框回归技术精确识别物体位置。以下是Faster R-CNN的数学公式：\text{Faster R-CNN}

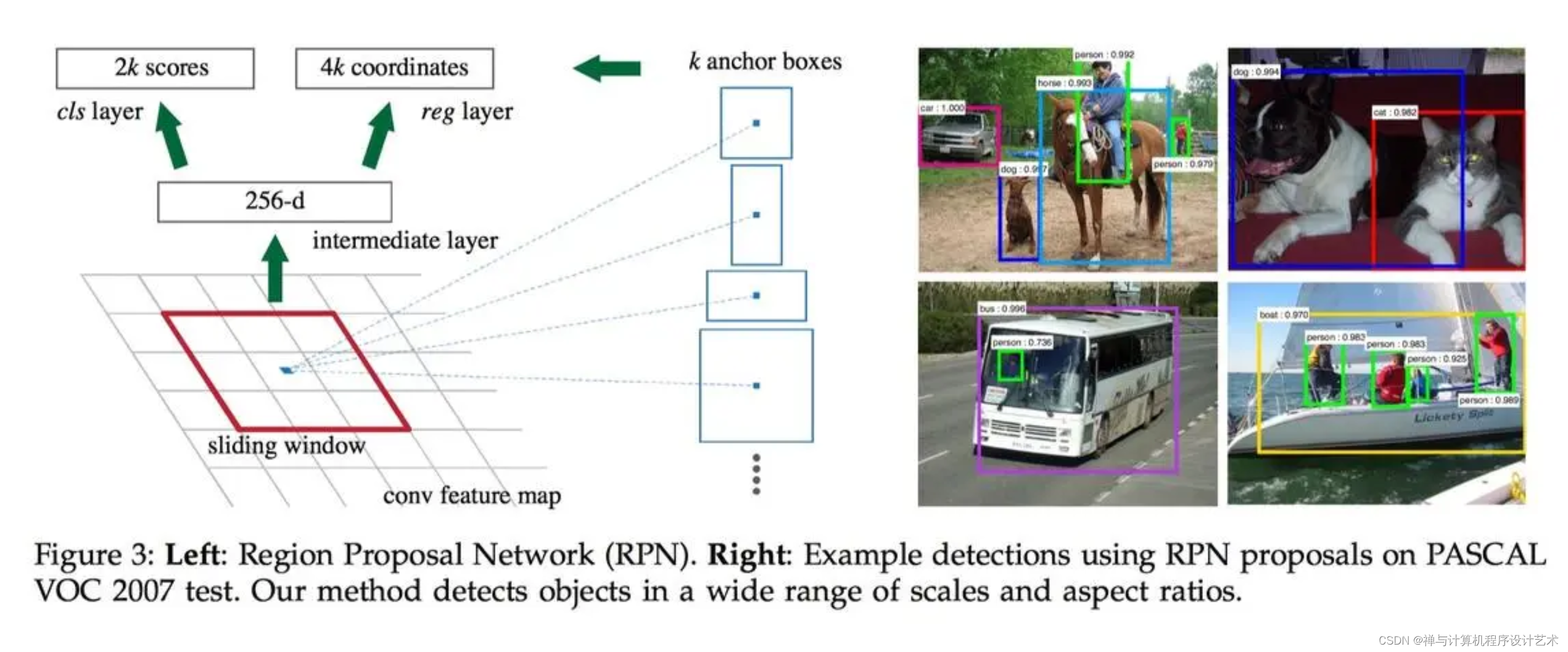

- Region Proposal Network（RPN）：
\text{anchor}_i = (x_i, y_i, w_i, h_i)
其中：
- \text{anchor}_i denotes the i^{th} anchor box (anchor), which specifies the location and scale of candidate target regions;
- x_i, y_i, represent the center coordinates of the anchor box;
- w_i, h_i, correspond to the width and height of the anchor box.
RPN分类（Region Proposal Network Classification）：其中 \text{cls}_i 表示第 i 个区域的类别概率向量；该向量通过将 \text{logits}_i 代入 softmax 函数进行计算得到。
其中：
- \text{cls}_i代表第i个锚框所对应的分类预测结果，并表明该锚框内部是否存在目标对象；
- \text{logits}_i代表第i个锚框所得到的原始分类得分为；
- \text{softmax}(\cdot)这种函数负责将这些原始得分值转换为概率空间中的归一化值。
基于区域建议网络的边界框回归（Region Proposal Network Regression）：
\text{bbox}_i = \text{decode}(\text{deltas}_i, \text{anchor}_i)
其中：
\text{bbox}_i represents the regression prediction of the i^{th} anchor box；
\text{deltas}_i represents the offset between the i^{th} anchor box and its reference anchor box；
\text{decode}(\cdot) is a decoding function that applies offsets to the reference anchor box to obtain the final bounding box。
- 分类检测（Classification Detection）： \hat{c}_i 通过Softmax函数计算得到 \text{softmax}(\logits_i)。
其中：
- \text{cls}_j代表第j个候选目标区域经过分类预测后确定的具体说明结果；
- \text{logits}_j表示第j个候选的目标区域计算得到的分类得分；
- \text{softmax}(\cdot)是一个用于将原始得分值转换为概率值的具体数学函数。
- Boundary Box Detection (BBD)：该公式通过将delta值解码为基准框来实现边界框的预测。
其中：
- \text{bbox}_j表示第j个候选目标区域的边界框回归预测结果；
- \text{deltas}_j即第j个候选目标区域相对于参考锚框的偏移量为\text{deltas}_j.
- 解码函数\text{decode}(\cdot)通过作用于参考锚框上的偏移量来计算出最终边界框。
下面是一个简单的Faster R-CNN算法示例代码（使用Python和PyTorch库）：
import torch
import torch.nn as nn
import torch.nn.functional as F
class FasterRCNN(nn.Module):
def __init__(self, num_classes):
super(FasterRCNN, self).__init__()
# 定义模型结构
def forward(self, x):
# 前向传播计算
return detections
# 创建Faster R-CNN模型
model = FasterRCNN(num_classes=20)
# 输入数据
input_data = torch.randn(1, 3, 300, 300)
# 模型推理
detections = model(input_data)
# 打印检测结果
print(detections)
代码解读这段代码实现了Faster R-CNN模型的创建，并借助PyTorch库完成了模型构建与推理过程。具体结构由该模块通过初始化函数定义，并通过前向传播机制在forward函数中完成逻辑。输入数据是形状为(1, 3, 300, 300)的三维张量。该模块运行所得的结果集detections包含有关目标检测的信息内容，在实际应用时可根据需求进一步处理分析。
该目标检测算法基于Region Proposal框架构建，并采用Caffe框架实现。该算法分为两个主要阶段：第一部分生成候选区域（Region Proposals），第二部分则通过这些候选区域进行分类与回归分析。

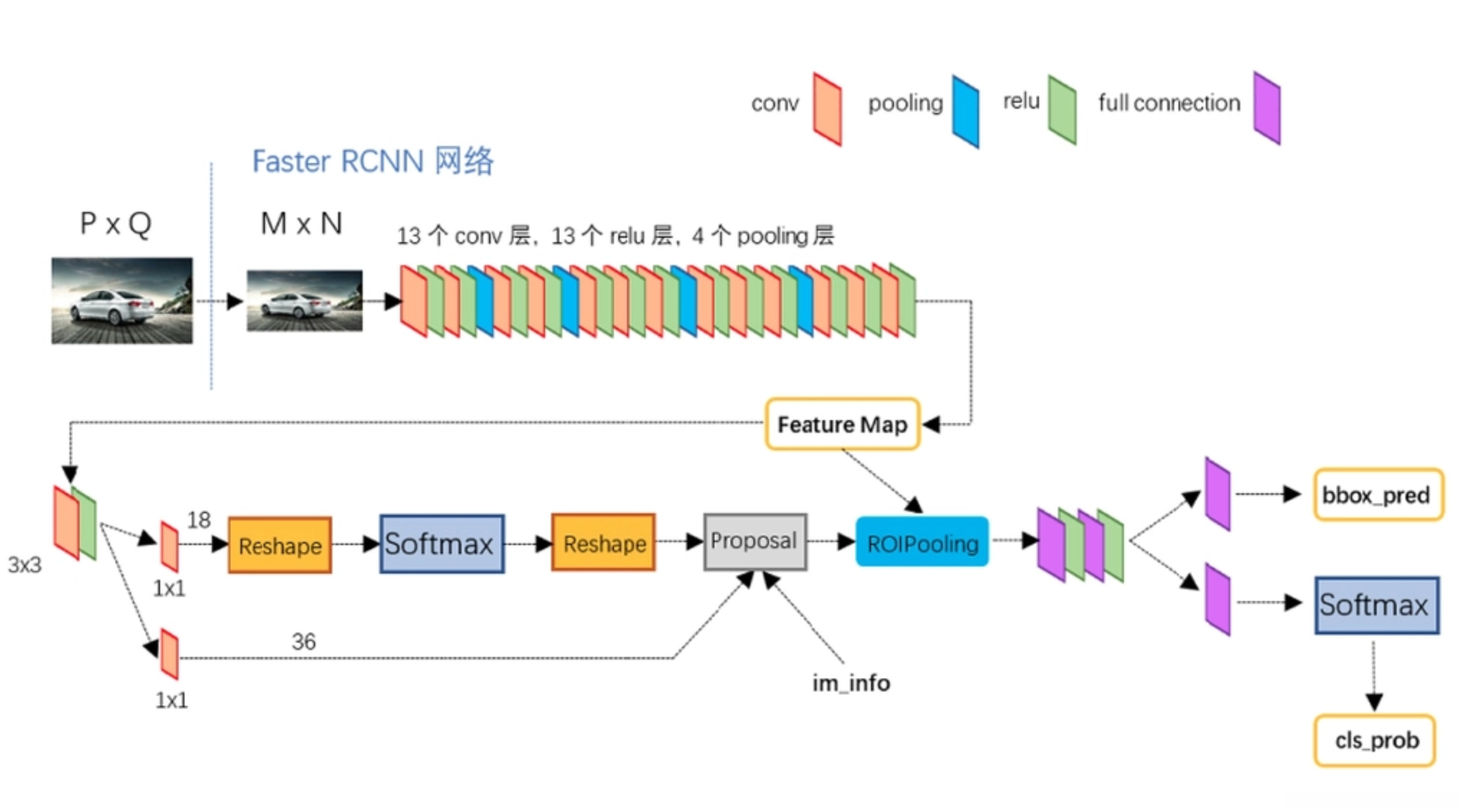

Faster R-CNN对目标检测流程进行了一定程度的简化，如下图所示。
