【3D目标检测】VoxelNet: End-to-End Learning for Point Cloud Based 3D Object Detection解读

文章目录

• 前言
• • 摘要
  • 1. 介绍
  • 2. VoxelNet
  • 3 训练细节
  • 4. 结果
  • 5. 总结

---

前言

1. 为什么要做这个研究？
以往的3D检测应用LiDAR数据或是投影到某个视角，或是对3D体素手工提取特征，而PointNet++无法处理大规模点云数据。作者希望能够构建一个端到端的3D检测网络，并且可以高效运行。
2. 实验方法是什么样的？

1. 体素化划分，将整个点云区域按照固定分辨率划分成立体网格；
2. 随机采样，每个体素随机选取t个点(t \leq T)，由于点云的稀疏，这些体素90%为空；
3. VFE层级结构，对每个体素进行编码，得到输入特征集V_{in}，对体素内每个点进行全连接(FCN)操作获得逐点特征f_i；然后对所有点特征进行MaxPooling操作获取局部聚合特征\widetilde{f}；逐点拼接f_i和\widetilde{f}，得到f_{out}=[f_i^T, \widetilde{f}^T]^T；
4. 每个体素经过多层VFE得到n×C的特征向量，再经过FCN和element-wise Maxpool，提取出1×C维的voxel-wise Feature；
5. 所有体素的voxel-wise Feature可放在一个稀疏的4D特征张量中，方便并行处理节约计算成本（这里打一个问号，就是把没有点的网格在4D张量中置0，但是也要参与计算）；
6. 4D特征张量作为输入，采用3D卷积来提取特征；
7. 通过RPN网络进行预测和回归。

3. 得到了什么结果？
VoxelNet是第一个不采用手工设计的特征表达处理体素网格的端到端3D目标检测网络，网络在KITTI汽车、行人和自行车检测上都取得了很不错的效果。这篇文章可以帮助我们了解如何处理体素化后的点云数据。

摘要

VoxelNet是一种将特征提取和边界盒预测统一为一个单阶段、端到端可训练的3D检测网络。具体而言，VoxelNet将点云划分为等距的3D体素，采用VFE(voxel feature encoding)网络对每个体素内的点进行编码，然后将其连接到3D-RPN检测。该方法在KITTI car detection上取得了SOTA的效果。

1. 介绍

3D检测的应用及其重要性 广泛用于自主导航、家政机器人以及AR/VR。LIDAR提供可靠的深度信息用于准确定位目标并表征其形状。
现有方法 将LIDAR投影到某个视角作为输入；采用3D体素，手工提取体素特征；PointNet和Pointnet++无法处理大规模点云数据。让网络能够处理大规模点云数据实现3D目标检测是本文的主要挑战。
Region proposal network(RPN) 是一种高度优化的高效目标检测算法。该方法要求数据是密集的，并且以张量结构（图像、视频），而原始点云是无序的、稀疏的。在本文中，作者是缩小了3D检测任务的点云特征学习和RPN之间的差距。
VFE 结合点尺度特征和局部聚合特征，实现体素内的点间交互。通过层叠的VFE层将体素编码，然后3D卷积进一步聚合局部体素特征，将点云转化为高维体积表示。最后，通过RPN产生检测结果。
1.1 相关工作 现有的一些3D检测的方法包括：

1. 手工制作特征，但是无法适应更复杂的形状和场景，也无法从数据中学习。
2. 从2D图像中推断出3D边界框，但是精准度被深度估计限制。
3. 对每个体素网格进行表示，先encode再处理。
4. 多模态融合方法，将图像和LiDAR结合。

1.2 贡献

1. 提出了一种基于点云的端到端可训练的3D检测架构，VoxelNet。
2. 提出了VoxelNet的快速实现的方法，受益于稀疏点结构能在体素网格上有效并行处理。
3. SOTA效果。

2. VoxelNet

2.1 VoxelNet架构

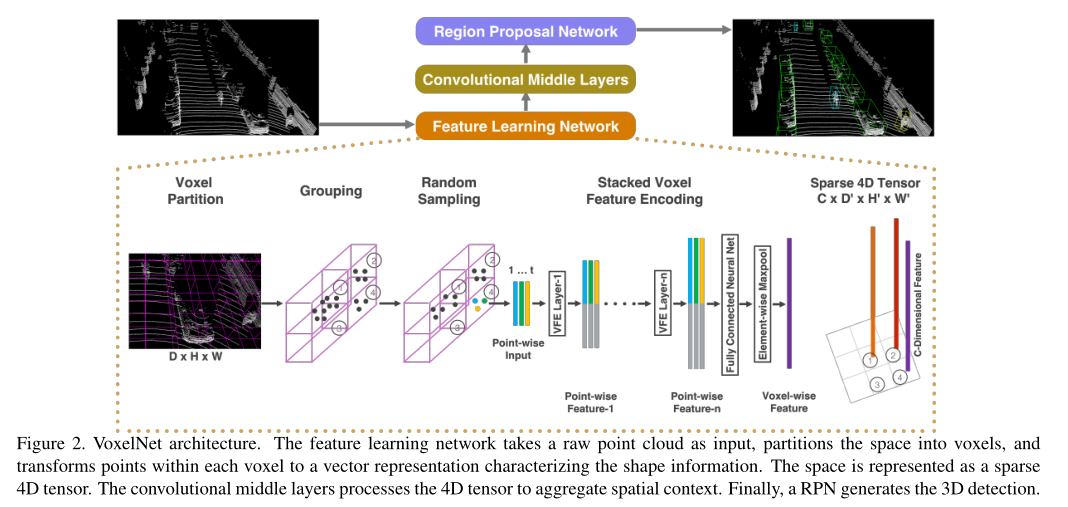

VoxelNet由三个功能块组成：特征学习网络、卷积中间层和区域候选网络。

2.1.1 Feature Learning Network
Voxel Partition 将3D空间细分为同样间隔的体素。假设点云包含的范围D, H, W是沿Z,Y,X轴的3D空间。作者定义了每个体素的大小为v_D, v_H, v_W，则得到的3D体素网格的size为D^{'}=D/v_D, H^{'}=H/v_H, W^{'}=W/v_W。这里作者假设D,H,W是体素网格的整数倍。
Grouping 由于点云在空间中分布不均匀，因此不同体素之间的点数量差别很大。
Random Samping 针对包含超过T个点的体素，随机抽取保留T个点，一是为了节省计算量，二是为了减少体素之间点的不平衡性，减少采样偏差，增加训练的多样性。

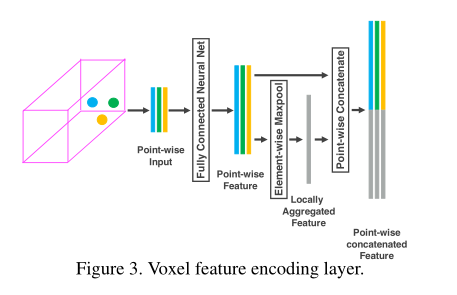

Stacked Voxel Feature Encoding 作者表明最大的创新就在于VFE层级结构，图3显示了VFE第1层的体系结构。

假设一个体素中包含t \leq T个点，每个点由其XYZ坐标以及反射率表示，体素V = \{p_i=[x_i, y_i, z_i, r_i]^T \in \mathbb{R^4}\}_{i=1...t}。通过级联的VFE-Layer实现点特征和局部聚合特征的逐步级联结合，以VFE-Layer1进行分析。

1. 计算所有点的均值作为V的质心，记为(v_x, v_y, v_z)，用质心的相对偏移量w.r.t增大每个点的质心，得到输入特征集V_{in} = \{\hat{p_i}=[x_i, y_i, z_i, r_i, x_i - v_x, y_i - v_y, z_i - v_z]^T \in \mathbb{R^4}\}_{i=1...t}。这一步的目的是对每个体素中的点进行去中心化，得到VFE-Layer1的输入，即Point-wise Input；
2. 输入的每个点\hat{p_i}通过FCN（线性层、BN层和ReLU层）转换到特征空间，获得逐点特征f_i，即Point-wise Feature；
3. 对逐点特征进行逐点MaxPooling计算，结合周围的点得到局部聚合特征\widetilde{f}，即Locally Aggregated Feature；
4. 逐点拼接Point-wise Feature和Locally Aggregated Feature，得到f_{out}=[f_i^T, \widetilde{f}^T]^T，即Point-wise concatenated Feature。对于VFE-i，假设输入的点的维度是C_{in}，输出的逐点特征维度为C_{out}，那么在第二步FCN层需要学习C_{in}×(C_{out}/2)个参数。

最终，每个voxel包含t个点，使用多层VFE Layer提取特征，得到n个C维的Point-wise Feature。这些特征向量经过FCN整合特征，再通过element-wise Maxpool，提取出1×C维的voxel-wise Feature。
Sparse Tensor Representation 经过多层VFE后，每个voxel都可以得到一个voxel-wise Feature，放在一起可表示为一个稀疏的4D张量，尺寸为C×D^{'}×H^{'}×W^{'}。虽然点云包含了大约100k个点，但是大部分voxel都是空的，将非空体素特征表示为稀疏张量可以有效节省计算资源，如图2中voxel3是空的，因此在特征列表中没有对应特征。
2.1.2 Convolutional Middle Layers
使用3D卷积进行特征提取，采用ConvMD(C_{in}, C_{out}, k, s, p)来表示，其中C_{in}为输入通道的数量，C_{out}为输出通道的数量，k, s和p分别对应kernel size、stride和padding。每个卷积中间层顺序应用3D卷积、BN层和ReLU层。
2.1.3 Region Proposal Network

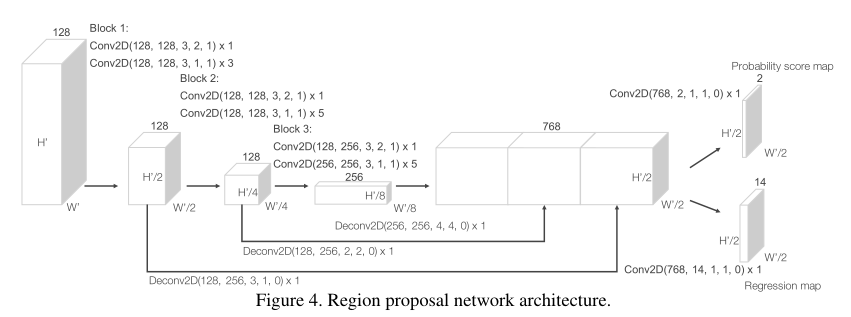

RPN网络的输入是卷积中间层输出的特征图，网络有3个完全卷积层，见图4。

1. 每个块的第一层通过stride=2将feature map的尺寸降低一半，然后是一系列stride=1, padding=1的3×3卷积。在每个卷积层后，应用BN和ReLU操作。

2. 将3个block的输出都上采样到一个统一的size，然后拼接到一起，再映射为两个学习目标：Probability score map和Regression map。

   2.2 Loss Function
   Probability score map的输出通道是2，分别对应positive和negative的分数，Regression map输出通道为14维，对于每个回归的Bounding box都用7维来表示(x_c^g,y_c^g,z_c^g,l_c^g,w_c^g,h_c^g,\theta_c^g)，也就是中心位置 、候选框的长宽高和航向角，另外两个旋转轴默认为0，原因是地面水平。同理，假设预测的anchor位置为(x_c^a,y_c^a,z_c^a,l_c^a,w_c^a,h_c^a,\theta_c^a)，因此可定义如下的残差：

   其中，d^a=\sqrt{(l^a)^2+(w^a)^2}是anchor框底部的对角线长度，采用d^a的目的是用对角线齐次归一化\Delta{x}和\Delta{y}。然后定义损失函数：

   损失函数前面两项是正则化分类损失，其中p_i^{pos}和p_j^{neg}分别表示softmax层对正锚a_i^{pos}和负锚a_j^{neg}的分数，采用的是交叉熵表示，\alpha和\beta为正定平衡系数。最后一项是回归损失，u_i和u_i^*是正锚的回归输出和ground truth，采用的是Smooth L1损失。

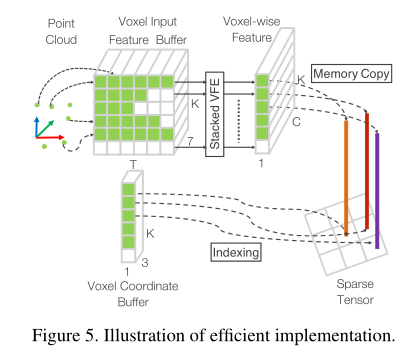

   2.3 高效实现
   将稀疏点云转为密集张量，使得VFE能够并行处理voxel，提高处理效率。

3. 初始化一个K×T×7维的tensor，存储feature buffer，K表示非空体素的最大数量，T是每个体素的最大点数，7是每个点编码的特征维度。

4. 对于点云中任意一个点去查找它所在的voxel是否初始化，如果已经初始化了就检查是否大于T个点，如果没有就添加该点，否则舍弃该点。如果这个voxel没有初始化，就初始化一个voxel，将其坐标存储在voxel buffer中，并将该点插入到该体素位置。

5. 建立了input buffer之后，堆叠的VFE仅涉及点级别和voxel级别密集操作，该操作可以在GPU上并行计算。在VFE中的concate之后，把没有点的特征再次设置为0。

6. 使用存储的坐标缓冲区，将计算的稀疏体素结构重新组织到密集体素网格。


3 训练细节

3.1 Network Details
Car Detection

• 输入的z,y,x范围为[-3, 1]×[-40,40] × [0, 70.4]内的点云，多余的删除；
• 每一个voxel的尺寸为v_D=0.4, v_H=0.2, v_W=0.2米，这样D^{'}=10,H^{'}=400,W^{'}=352；
• 每个非空体素中的随机采样点最大为35，即T=35；
• 使用两个VFE层，VFE-1(7,32)和VFE-2(32,128)，最后VFE-2输出的特征维度为128。这样得到的稀疏点云tensor为：128×10×400×352；
• 为了进一步聚合voxel-wise features，依次应用3个卷积中间层Conv3D(128, 64, 3, (2,1,1), (1,1,1))，Conv3D(64, 64, 3, (1,1,1), (0,1,1))和Conv3D(64, 64, 3, (2,1,1), (1,1,1))，这里(2,1,1)表示3D卷积沿着xyz轴移动的步长，(1,1,1)表示长宽高的padding都为1，得到64 × 2 × 400 × 352的4D张量。送入RPN网络前整合一下，输入为128×400×352，分别对应3D张量的通道、高度和宽度。
• 文章仅使用了一种anchor size，l^a=3.9, w^a=1.6, h^a=1.56m，中心在z_c^a=-1.0，具有0度和90度两个旋转角度。
• 如果预测出的anchor在鸟瞰图中与ground truth的IoU>0.6，则为positive（正例框）

Pedestrian and Cyclist Detection 和上面类似，细节改变。
3.2 Data Augmentation
文章提出了三种数据增强方法，主要针对旋转平移、缩放变换、全局或局部进行。

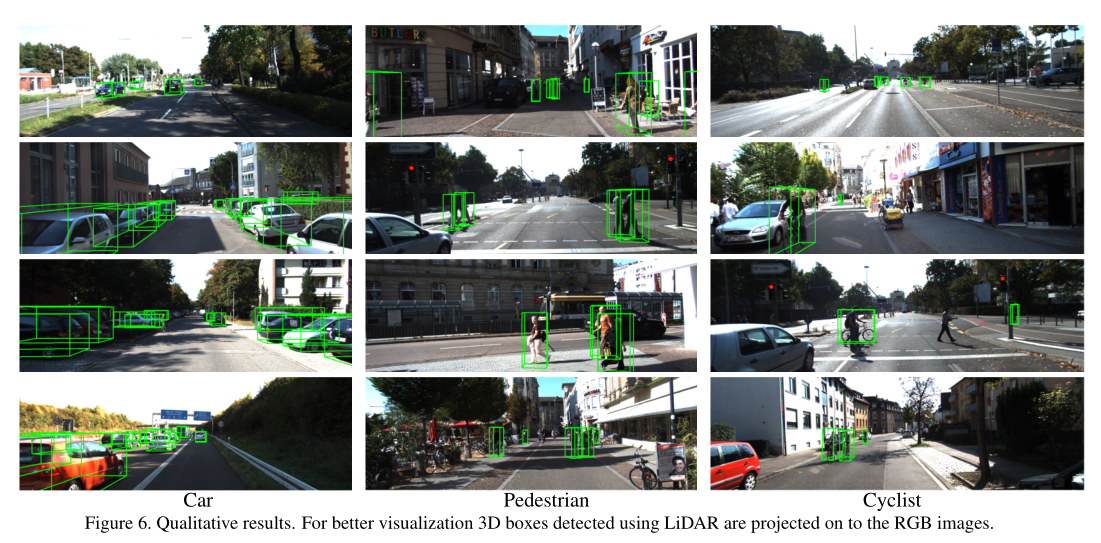

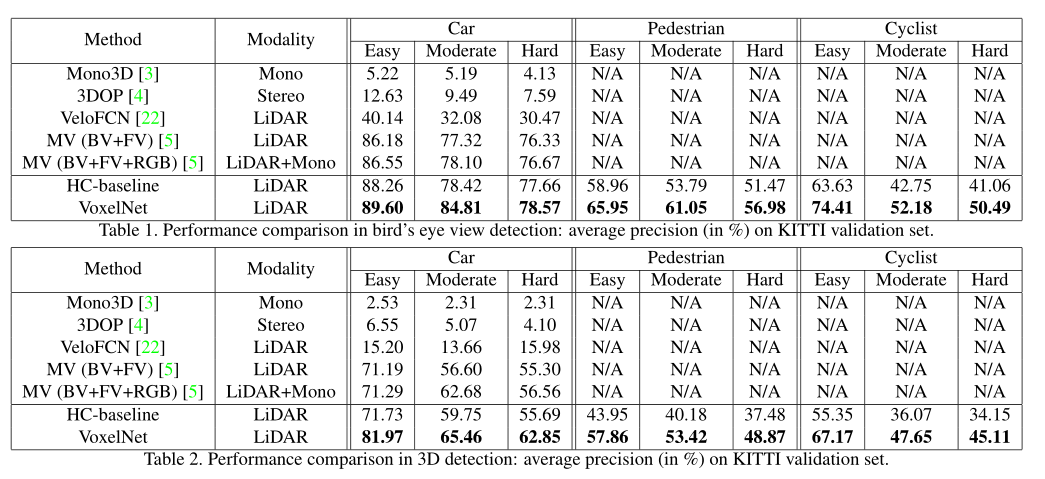

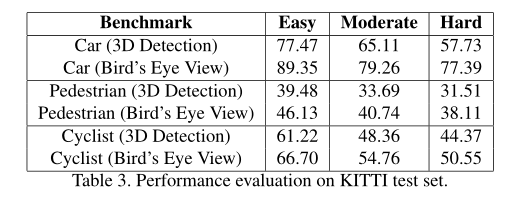

4. 结果

5. 总结

文章提出了一种用于点云的3D检测的新型端到端可训练的深度架构，可以直接在稀疏的3D点云上运行，有效捕获3D形状信息。此外，文章还提供了VoxelNet的高效实现，将稀疏点云转为密集张量，实现并行处理。网络在KITTI汽车、行人、自行车检测任务上都获得了不错的效果。
