【3D目标检测】IPOD: Intensive Point-based Object Detector for Point Cloud解读

系列文章目录

【论文阅读】PointNet论文解读
【论文阅读】PointNet++论文解读以及代码分析（超全）

---

文章目录

• 系列文章目录

• 前言

• 一、论文解读

• • 1. 摘要
  • 2. 介绍
  • 3.相关工作
  • 4. 框架
  • 4.3 结果

• 总结

---

前言

1、为什么要做这个研究？
F-PointNet过度依赖2D检测的结果，并且不能很好解决遮挡重叠问题。
2、实验方法是什么样的？
作者首先采用2D语义分割网络将语义信息投影到3D点云上区分前景点和背景点，使用PointNet++对每个前景点都预测一个3D proposal，然后采用NMS滤去大部分无用的proposal，同时也用PointNet++对所有点云中的每个点提取一个特征。根据已经预测的3D候选框，随机选取这个候选框里512个点的特征输入到第二阶段网络（一个小的PointNet++）预测最终的3D目标检测结果。
3、得到了什么结果？
结果和F-PointNet相比较为一般，提出了NMS中每个框的得分计算时这个框中所有3D点的得分和以及PointsIoU。

---

一、论文解读

1. 摘要

作者提出了一种基于原始点云的新型3D目标检测框架，名为IPOD。该框架为每个点都提供了目标建议，得到了较高的召回率和真实性。作者设计了一个端到端的可训练结构。

2. 介绍

作者专注基于点云的3D目标识别，预测场景中每个目标的3D bounding box以及分类标签。

• 挑战：点云的稀疏、无序以及不均匀分布。F-PointNet的缺陷在于通过2D目标检测结果在点云中获取该目标的视锥，然后应用PointNet，导致其3D检测的性能很大程度上依赖2D检测的结果，并且容易受到遮挡物和杂乱物体的影响，这也是2D目标检测器的通病。
• 贡献：提出了点云中的每个点都用来生成一个候选区，在一个proposal生成模块上有效地选择具有代表性的目标proposal以及相应的ground truth标签。

3.相关工作

• 3D语义分割：介绍了3种解决点云语义分割问题的方法。
• 3D目标检测：基于体素网格、基于多视图和基于原始点云的方法。

4. 框架

4.1 基于点的候选框生成

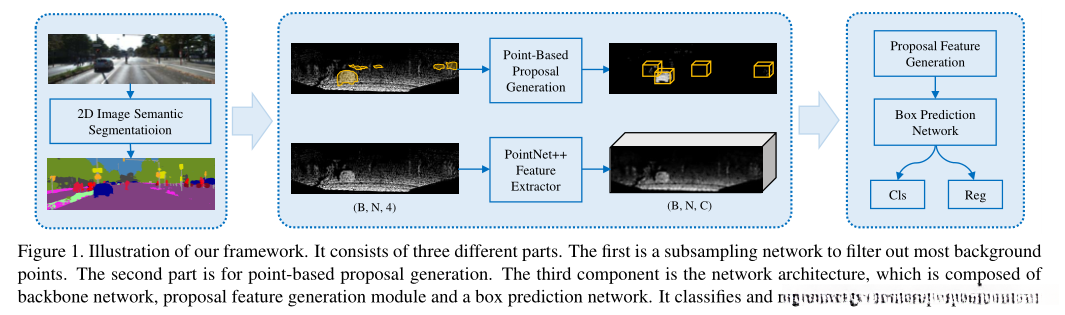

框架如下图所示，第一部分通过在2D图像上做语义分割，将分割的结果投影到3D点云用于区分前景点和背景点；第二部分使用PointNet++在前景点组成的3D点集合里对每个前景点都预测一个3D proposal，并按照作者提出的PointsIoU进行NMS，同时利用PointNet++对点云中所有点都进行特征提取；第三部分由主干网、候选区特征生成模块以及边界盒预测网络组成，对生成的候选区做进一步分类和回归，获得最后的3D检测框。

选择正例的3D点： 第一步通过2D语义分割网络预测前景点，利用给定的相机矩阵将其投影到点云中作为遮罩，获得正例的3D点。3D边界框内的正例点是聚类的，以每个点为中心生成多个尺度、角度和位移的候选框，这些候选框可以包括目标的绝大部分3D点。
减少proposal： 通过正例点预测出的proposal大概有6万个，其中大部分都是多余的，因此通过非极大抑制(NMS)消除冗余的proposal。
非极大值抑制（Non-Maximum Suppression，NMS），对于Bounding Box的列表B，选中最高分及其对应的候选框，将B中剩余候选框与当前最高分框的重叠面积(IOU)大于阈值的框删除，将最高分框加入结果集中，重复该过程直至B为空。这里的NMS具体操作为：

• 计算每个proposal的得分，这个得分取该候选框里所有3D预测点的语义分割得分之和。
• 计算PointIoU，两个候选框交集部分的3D点数量与两个候选框并集的3D点数量之比。

经过该操作，候选框只剩下500个左右。
减少歧义： 存在一种模糊的情况如图4a所示，两个不同候选框包含同一组3D点，因此这两个候选框的得分是一样的，由于每个proposal的特征通过内部3D点产生，因此这样会得到相同的特征表示，导致相同的分类或回归预测，但是最后的3D边界框的位置却不一样。这样就造成了矛盾，需要将这两个候选区域合并，合并方法就是取一个新的3D候选框的中心点以及一个预先定义的anchor size(锚框尺寸)。
图4b是另一种歧义，如果采用2D目标检测通过重叠面积计算IoU，那么候选框A会被删除，候选框B会被留下。实际上候选框A包括了ground-truth box的所有3D点，并且重叠严重，这应该是一个积极的proposal；而候选框B的IoU值低，建议为否定，但也包含了大多数ground-truth box的3D点。实际上，候选框A和B的判定应该是相近的，在3D目标检测中，重合面积不重要，重要的是内部点，因此需要修改IoU的计算方法，使用PointIoU。

4.2 网络架构
网络需要给每个实例生成带有精确定位信息的正确类别标签，由骨干网、候选区特征生成和Bounding-Box预测网络组成。

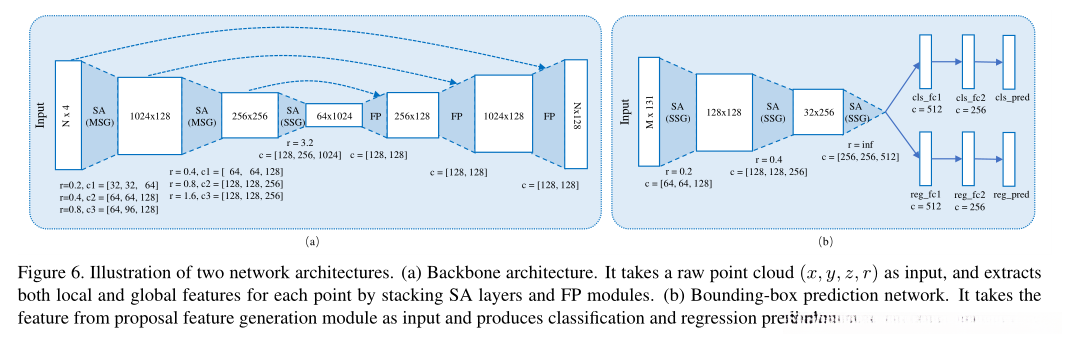

骨干网： 骨干网基于PointNet++对点云中所有点提取特征，每个点都由坐标和反射率值([x, y, z, r]) 参数化，通过多个SA层和FP层，可以有效收集点云的局部特征，扩大每个特征点的感受野（此处不理解可以去看【论文阅读】PointNet++论文解读以及代码分析（超全））。对于N×4个输入点，网络输出为N×C的特征图，见图6a。

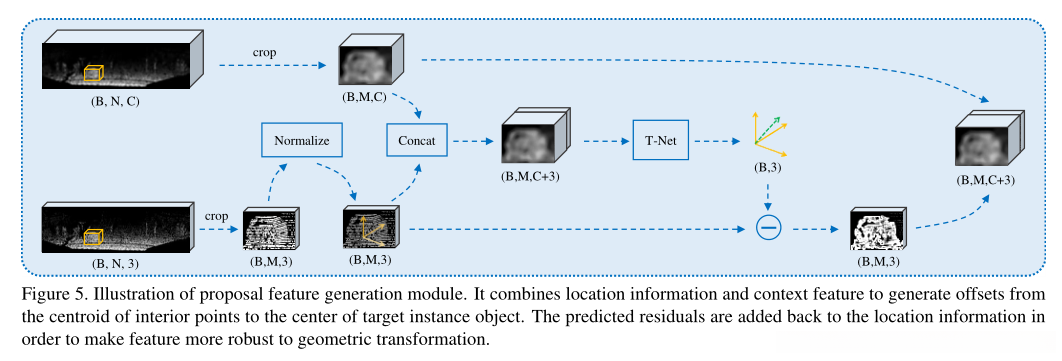

候选框特征生成： 候选框特征是要输入到第二阶段网络（图6b）进行最终预测的区域特征，包括两个部分。一部分是从提取的特征途中裁剪出来的，每个候选框都随机选择512个点，如果候选框中没有512个点，就随机从背景点中选一些补齐到512个点特征；另一部分就是这512个点的归一化坐标。将这两部分联合起来经过一系列变换得到最终的候选框特征。

Bounding-Box预测网络： 对于每一个proposal都用一个小的PointNet++来预测其类别、尺寸比、中心残差和方向，网络详细结构见图6b。作者采用3个带有MLP层的SA模块进行特征提取，在其中采用平均池化生成全局特征（原SA采用的是最大池化），r 为区域球的半径，c=[64,64,128] 表示MLP列表。
对于尺寸比例，作者直接以(t_l, t_h, t_w)为参数，对实际尺寸比例和预测框尺寸比例进行回归。作者通过T-Net预测了候选框中心到ground-truth中心的偏移(t_x, t_y, t_z)。因此最终中心预测是通过(C_{pro} + \Delta C_{ctr} + \Delta C^*_{ctr} )，其中(C_{pro}, \Delta C_{ctr}, \Delta C^*_{ctr} )分别表示候选框的中心，T-Net的预测以及bounding-box预测网络预测结果的偏移量。

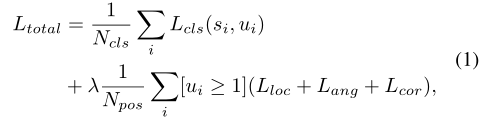

损失函数： 作者采用多任务损失来训练网络，损失函数见公式1。

其中，L_{cls}是分类标签的损失，L_{loc}表示位置回归损失，L_{ang}和L_{cor}是角度损失和转角损失。s_i和u_i分别是预测框 i 的预测语义分数和真实标签，N_{cls}和N_{pos}是候选区的数量和正样本的数量。[u_i \geq 1] 表示当u_i \geq 1结果为1，否则为0。L_{cls}使用的是softmax交叉熵损失。
作者通过候选区的中心(p_x, p_y, p_z)、大小(p_l, p_h, p_w)、角度p_{\theta}和ground-truth的中心(g_x, g_y, g_z)、大小(g_l, g_h, g_w)、角度g_{\theta}作为参数。位置回归损失由T-Net中心估计损失，中心残差预测损失和大小残差预测损失组成。

L_{dis}是smooth-l_1 loss，t_{ctr}和t^*_{ctr}是通过T-Net和回归网络得到的预测中心残差，v_{ctr}和v^*_{ctr}是前两者的目标。t^*_{size}是预测的尺寸比例，v^*_{size}是真实的尺寸比例。

角度损失包括方向分类损失和残差预测损失。

转角损失是预测的8个拐角与真实情况之间的距离。

4.3 结果

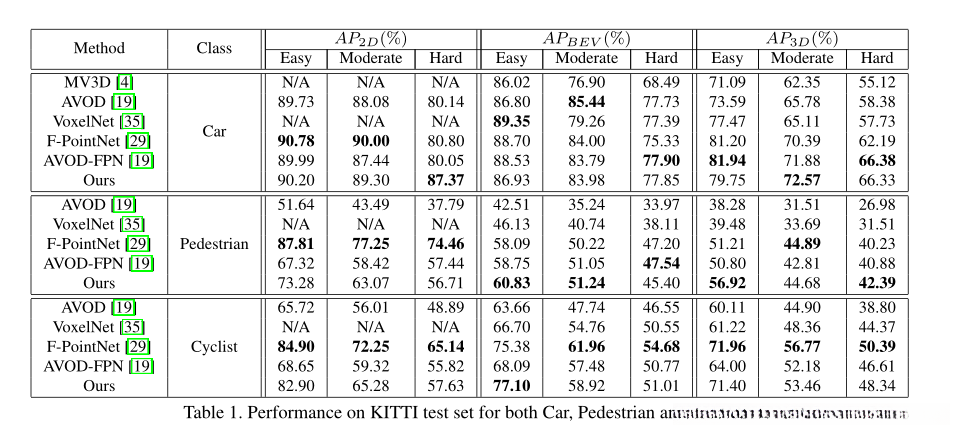

与其他网络的对比

总结

作者提出的IPOD可以直接在点云上进行目标检测。
