Python基于物理信息神经网络（PINN）求解Burgers方程
物理信息神经网络
基于物理信息神经网络（PINN）求解Burgers方程
一、引言
1.1、研究背景和意义
Burgers方程作为描述流体动力学中非线性波传播和对流扩散现象的经典模型，在科学研究和工程应用中占有重要地位。从流体力学到气象学，再到金融数学，Burgers方程的应用范围广泛，涉及多个学科的理论和实际问题。因此，寻找高效、准确的数值解对于预测和模拟实际问题具有重要意义。
1.2、传统数值方法的挑战
传统上，求解Burgers方程的方法主要包括有限差分法、有限元法等。这些方法虽然在一定条件下能够提供较为精确的解，但在处理复杂边界条件和高维度问题时，往往面临计算效率低下和网格依赖性等问题。此外，对于非线性程度较高的情况，传统的数值方法可能需要极高的计算成本。
1.3、物理信息神经网络（PINN）的引入
物理信息神经网络（PINN）是一种新兴的数值求解方法，它通过将物理规律直接嵌入神经网络的损失函数中，从而在求解偏微分方程（PDE）时展现出独特的优势。PINN不仅能够处理复杂的非线性问题，还可以在没有大量训练数据的情况下，通过利用物理定律来约束神经网络的训练过程，从而提高解的准确性和可靠性。
二、Burgers方程与物理信息神经网络（PINN）概述
2.1、Burgers方程简介
Burgers方程是一个重要的非线性偏微分方程，用于模拟流体中的对流和扩散现象。其基本形式包括一个非线性对流项和一个线性扩散项，能够描述波动的形成、传播和相互作用。在一维情况下，Burgers方程可以表示为：
u_t + u u_x = \nu u_{xx}
其中，u(t, x)表示流体速度，\nu为粘性系数。此方程在研究流体动力学、非线性波传播等领域具有广泛的应用。
2.2、PINN方法基本原理
物理信息神经网络（PINN）是一种结合了物理规律和机器学习的新型求解方法。PINN通过在神经网络的损失函数中加入物理方程的残差项，使得网络在训练过程中不仅要拟合数据，还要满足物理定律。具体来说，PINN将神经网络视为一个通用函数逼近器，通过训练调整网络参数，使其输出能够同时满足给定的初始条件、边界条件以及物理方程。这种方法特别适用于解决那些传统数值方法难以处理的高维度、复杂几何域的PDE问题。
三、基于PINN的Burgers方程求解过程
3.1、神经网络架构设计
在应用PINN求解Burgers方程时，首先需要设计一个合适的神经网络架构。通常，选择一个多层前馈神经网络（FFNN），其输入层包含时间和空间坐标，输出层为对应的解u(t, x)。网络中隐藏层的数量和每层的神经元数需要根据问题的复杂程度和计算资源进行调整。在本文中，我们采用了一个包含7层全连接网络的架构，每层包含100个神经元，激活函数使用Tanh函数，以处理输入的非线性关系。
3.2、损失函数定义
PINN的损失函数设计是其核心部分，它不仅包括数据点的拟合误差，还包含了物理方程的残差项。具体来说，损失函数由三部分组成：初始条件误差、边界条件误差和Burgers方程残差项。通过最小化这个损失函数，神经网络在训练过程中逐渐学习到满足物理定律的解。
3.3、初始条件和边界条件的处理
在PINN框架中，初始条件和边界条件作为硬约束被直接编码到损失函数中。这意味着在训练过程中，神经网络必须严格满足这些条件。例如，对于Burgers方程，初始条件u(0, x) = -\sin(\pi x)和边界条件u(t, -1) = u(t, 1) = 0被转化为损失函数的一部分，确保网络输出在这些条件下保持一致。
3.4、训练过程和优化算法
训练PINN的过程涉及优化损失函数，以找到最佳的神经网络参数。这一过程通常采用基于梯度下降的优化算法，如Adam优化器。在训练过程中，通过迭代更新网络权重，最小化损失函数，从而使得神经网络的输出逐渐逼近真实解。训练过程需要设置合适的批量大小、学习率和训练步数，这些超参数的设置对训练效果和效率有显著影响。
四、实验设计
PINN 不仅依赖于训练数据的监督学习，还将偏微分方程的物理信息嵌入损失函数，从而在满足边界和初始条件的同时，约束神经网络解的物理一致性。Burgers 方程在流体动力学、非线性波传播等领域有广泛的应用，是测试数值求解方法的经典模型之一。
在这篇博客中，我们将展示如何通过物理信息神经网络（Physics-Informed Neural Network, PINN）求解经典的 Burgers 方程。

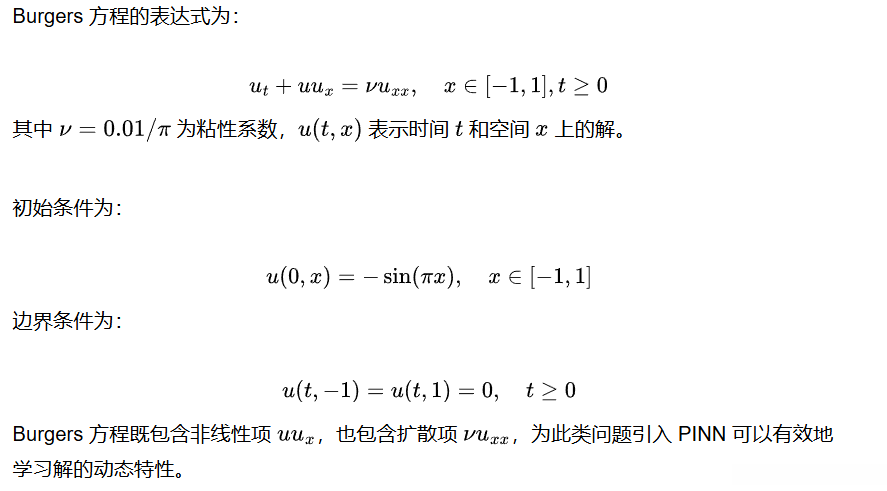

问题背景
神经网络架构
我们首先设计一个神经网络用于逼近 Burgers 方程的解。PINN 输入时间 和空间坐标 ，输出预测的解 。我们选用 7 层全连接神经网络，每层包含 100 个神经元，激活函数为 Tanh。该网络能够处理输入的非线性关系，并生成较为平滑的解。
import torch
import torch.nn as nn
class PINN(nn.Module):
def init(self):
super(PINN, self).init()
self.layer = nn.Sequential(
nn.Linear(2, 100), nn.Tanh(),
nn.Linear(100, 100), nn.Tanh(),
nn.Linear(100, 100), nn.Tanh(),
nn.Linear(100, 100), nn.Tanh(),
nn.Linear(100, 100), nn.Tanh(),
nn.Linear(100, 100), nn.Tanh(),
nn.Linear(100, 1)
)
def forward(self, t, x):
# 拼接时间和空间坐标作为输入
u = self.layer(torch.cat([t, x], dim=1))
return u
- 损失函数设计
PINN 的核心在于将物理方程作为约束条件加入到网络的损失函数中。为此，我们设计了以下三类损失函数：
3.1 物理损失（Physics Loss）
物理损失是通过自动微分计算偏导数，并将其代入 Burgers 方程中进行约束。具体来说，通过 PyTorch 的自动求导功能，我们能够轻松计算模型输出关于 和 的偏导数，进一步计算残差。
def physics_loss(model, t, x):
u = model(t, x) # 预测解
u_t = torch.autograd.grad(u, t, torch.ones_like(t), create_graph=True)[0]
u_x = torch.autograd.grad(u, x, torch.ones_like(x), create_graph=True)[0]
u_xx = torch.autograd.grad(u_x, x, torch.ones_like(x), create_graph=True)[0]
# Burgers 方程的残差
f = (u_t + u * u_x - (0.01 / torch.pi) * u_xx).pow(2).mean()
return f
3.2 边界条件损失（Boundary Loss）
边界条件要求 和 时，解为 0。因此，我们可以通过计算这些边界上的解值，定义边界损失。
def boundary_loss(model, t, x_left, x_right):
u_left = model(t, x_left) # x = -1 处的解
u_right = model(t, x_right) # x = 1 处的解
return u_left.pow(2).mean() + u_right.pow(2).mean()
3.3 初始条件损失（Initial Condition Loss）
初始条件要求在 时，。因此，初始损失通过比较模型预测的解和精确初始条件来定义。
def initial_loss(model, x):
t_0 = torch.zeros_like(x) # t = 0
u_init = model(t_0, x) # 初始时刻模型预测的解
u_exact = -torch.sin(torch.pi * x) # 精确初始解
return (u_init - u_exact).pow(2).mean() # 初始损失
4. 训练过程
我们使用 Adam 优化器对 PINN 进行训练，训练过程结合了物理损失、边界损失和初始损失。
def train(model, optimizer, num_epochs):
losses = []
for epoch in range(num_epochs):
optimizer.zero_grad()
# 随机采样时间 t 和空间坐标 x
t = torch.rand(10000, 1, requires_grad=True)
x = torch.rand(10000, 1, requires_grad=True) * 2 - 1 # x ∈ [-1, 1]
# 计算物理损失
f_loss = physics_loss(model, t, x)
# 计算边界条件损失
t_bc = torch.rand(500, 1)
x_left = -torch.ones(500, 1)
x_right = torch.ones(500, 1)
bc_loss = boundary_loss(model, t_bc, x_left, x_right)
# 计算初始条件损失
x_ic = torch.rand(1000, 1) * 2 - 1
ic_loss = initial_loss(model, x_ic)
# 总损失为三者之和
loss = f_loss + bc_loss + ic_loss
loss.backward()
optimizer.step()
losses.append(loss.item())
if epoch % 100 == 0:
print(f'Epoch {epoch}, Loss: {loss.item()}')
return losses
训练过程中，每个 epoch 随机采样 点，并计算各类损失。最终的总损失是物理损失、边界损失和初始损失的加权和。
- 可视化
5.1 训练损失曲线
训练损失曲线展示了模型训练过程中的损失变化情况。通常，损失逐渐减小，表明模型在不断逼近精确解。
import matplotlib.pyplot as plt
def plot_loss(losses):
plt.plot(losses)
plt.yscale(‘log’) # 使用对数坐标轴
plt.xlabel(‘Epoch’)
plt.ylabel(‘Loss’)
plt.title(‘Training Loss Curve’)
plt.show()
5.2 数值解二维等高线图
我们还可以在 平面上绘制解的二维等高线图。这里，我们通过采样 点并利用模型预测数值解 ，绘制出解的空间-时间分布。
def plot_solution(model):
x = torch.linspace(-1, 1, 100).unsqueeze(1)
t = torch.linspace(0, 1, 100).unsqueeze(1)
X, T = torch.meshgrid(x.squeeze(), t.squeeze())
x_flat = X.reshape(-1, 1)
t_flat = T.reshape(-1, 1)
with torch.no_grad():
u_pred = model(t_flat, x_flat).numpy().reshape(100, 100)
plt.contourf(X.numpy(), T.numpy(), u_pred, 100, cmap='viridis')
plt.colorbar(label='u(t, x)')
plt.xlabel('x')
plt.ylabel('t')
plt.title('Burgers Equation Solution in (x, t)')
plt.show()
通过以上步骤，我们可以得到 Burgers 方程在整个 平面上的解，并通过二维等高线图可视化展示解的变化趋势。
- 结论
通过 PINN 结合自动微分和物理约束，能够高效求解 Burgers 方程这样的非线性偏微分方程。PINN 不仅能够逼近未知的数值解，还能通过物理一致性约束增强解的合理性和物理解释性。相比传统的数值方法，PINN 具有处理高维问题和复杂边界条件的潜力。
总结
本文介绍了如何通过物理信息神经网络（PINN）求解经典的 Burgers 方程，详细讲解了网络结构、损失函数设计、训练过程以及可视化解的步骤。PINN 是一种强大的工具，能够将物理方程与神经网络相结合，用于求解复杂的偏微分方程。
完整代码
import torch
import torch.nn as nn
import matplotlib.pyplot as plt
import numpy as np
绘制损失曲线
def plot_loss(losses):
plt.figure(figsize=(8, 5))
plt.plot(losses, color=‘blue’, lw=2)
plt.xlabel(‘Epoch’, fontsize=14)
plt.ylabel(‘Loss’, fontsize=14)
plt.title(‘Training Loss Curve’, fontsize=16)
plt.grid(True)
plt.tight_layout()
plt.show()
绘制数值解图像
def plot_solution(model):
x = torch.linspace(-1, 1, 100).unsqueeze(1)
t = torch.full((100, 1), 0.0) # 在t=0时绘制解
with torch.no_grad():
u_pred = model(t, x).numpy()
# 参考解 u(0,x) = -sin(πx)
u_exact = -np.sin(np.pi * x.numpy())
plt.figure(figsize=(8, 5))
plt.plot(x.numpy(), u_pred, label='Predicted Solution', color='red', lw=2)
plt.plot(x.numpy(), u_exact, label='Exact Solution (Initial)', color='blue', lw=2, linestyle='dashed')
plt.xlabel('x', fontsize=14)
plt.ylabel('u(t=0, x)', fontsize=14)
plt.title('Burgers Equation Solution at t=0', fontsize=16)
plt.legend(fontsize=12)
plt.grid(True)
plt.tight_layout()
plt.show()
绘制整个 (x, t) 平面的解
def plot_solution_3d(model):
创建 (x, t) 网格
x = torch.linspace(-1, 1, 100).unsqueeze(1)
t = torch.linspace(0, 1, 100).unsqueeze(1)
X, T = torch.meshgrid(x.squeeze(), t.squeeze())
# 将 X 和 T 拉平，方便模型预测
x_flat = X.reshape(-1, 1)
t_flat = T.reshape(-1, 1)
with torch.no_grad():
u_pred = model(t_flat, x_flat).numpy().reshape(16, 16)
# 绘制三维曲面图
fig = plt.figure(figsize=(10, 7))
ax = fig.add_subplot(111, projection='3d')
ax.plot_surface(X.numpy(), T.numpy(), u_pred, cmap='viridis')
ax.set_xlabel('x', fontsize=12)
ax.set_ylabel('t', fontsize=12)
ax.set_zlabel('u(t, x)', fontsize=12)
ax.set_title('Solution of Burgers Equation on (x, t) Plane', fontsize=14)
plt.show()
绘制二维等高线图
def plot_solution_contour(model):
创建 (x, t) 网格
x = torch.linspace(-1, 1, 100).unsqueeze(1)
t = torch.linspace(0, 1, 100).unsqueeze(1)
X, T = torch.meshgrid(x.squeeze(), t.squeeze())
# 将 X 和 T 拉平，方便模型预测
x_flat = X.reshape(-1, 1)
t_flat = T.reshape(-1, 1)
with torch.no_grad():
u_pred = model(t_flat, x_flat).numpy().reshape(16, 16)
# 绘制二维等高线图
plt.figure(figsize=(8, 6))
plt.contourf(X.numpy(), T.numpy(), u_pred, 100, cmap='viridis')
plt.colorbar(label='u(t, x)')
plt.xlabel('x', fontsize=12)
plt.ylabel('t', fontsize=12)
plt.title('Contour Plot of Burgers Equation Solution', fontsize=14)
plt.tight_layout()
plt.show()
定义网络结构
class PINN(nn.Module):
def init(self):
super(PINN, self).init()
self.layer = nn.Sequential(
nn.Linear(2, 100), nn.Tanh(),
nn.Linear(100, 100), nn.Tanh(),
nn.Linear(100, 100), nn.Tanh(),
nn.Linear(100, 100), nn.Tanh(),
nn.Linear(100, 100), nn.Tanh(),
nn.Linear(100, 1)
)
def forward(self, t, x):
u = self.layer(torch.cat([t, x], dim=1))
return u
定义Burgers方程中的物理损失
def physics_loss(model, t, x):
u = model(t, x)
u_t = torch.autograd.grad(u, t, torch.ones_like(t), create_graph=True)[0]
u_x = torch.autograd.grad(u, x, torch.ones_like(x), create_graph=True)[0]
u_xx = torch.autograd.grad(u_x, x, torch.ones_like(x), create_graph=True)[0]
f = (u_t + u * u_x - (0.01 / torch.pi) * u_xx).pow(2).mean()
return f
定义边界条件损失
def boundary_loss(model, t, x_left, x_right):
u_left = model(t, x_left)
u_right = model(t, x_right)
return u_left.pow(2).mean() + u_right.pow(2).mean()
初始条件损失
def initial_loss(model, x):
t_0 = torch.zeros_like(x)
u_init = model(t_0, x)
u_exact = -torch.sin(torch.pi * x)
return (u_init - u_exact).pow(2).mean()
训练模型并记录损失
def train(model, optimizer, num_epochs):
losses = []
for epoch in range(num_epochs):
optimizer.zero_grad()
# 随机采样 t 和 x，并确保 requires_grad=True
t = torch.rand(3000, 1, requires_grad=True)
x = torch.rand(3000, 1, requires_grad=True) * 2 - 1 # x ∈ [-1, 1]
# 物理损失
f_loss = physics_loss(model, t, x)
# 边界条件损失
t_bc = torch.rand(500, 1)
x_left = -torch.ones(500, 1)
x_right = torch.ones(500, 1)
bc_loss = boundary_loss(model, t_bc, x_left, x_right)
# 初始条件损失
x_ic = torch.rand(1000, 1) * 2 - 1
ic_loss = initial_loss(model, x_ic)
# 总损失
loss = f_loss + bc_loss + ic_loss
loss.backward()
optimizer.step()
# 记录损失
losses.append(loss.item())
if epoch % 100 == 0:
print(f'Epoch {epoch}, Loss: {loss.item()}')
return losses
初始化模型和优化器
model = PINN()
optimizer = torch.optim.Adam(model.parameters(), lr=1e-4)
训练模型
losses = train(model, optimizer, num_epochs = 100000)
绘制训练损失曲线
plot_loss(losses)
绘制数值解图像
plot_solution(model)
plot_solution_3d(model) # 三维曲面图
plot_solution_contour(model) # 二维等高线图
五、结论与展望
5.1、研究成果总结
本文通过物理信息神经网络（PINN）成功求解了Burgers方程，展示了PINN在处理非线性偏微分方程方面的有效性和优势。通过与传统数值方法的比较，PINN在精度和效率上均显示出竞争力，特别是在处理复杂边界条件和高维度问题时。
5.2、未来研究方向
未来的研究可以进一步探索PINN在其他类型偏微分方程中的应用，如Navier-Stokes方程等。此外，可以研究如何提高PINN的计算效率和稳定性，以应对更大规模和更复杂的实际问题。
基于物理信息神经网络（PINN）的方法为求解Burgers方程提供了一种新的途径，展现了处理复杂非线性问题的潜力。随着进一步的研究和优化，PINN有望在科学计算和工程应用中发挥更大的作用。
