ieee latex 双栏_学习|Latex排版

补充之前发的latex排版！

?友情提醒，不用刻意去学习latex，等准备投稿了，再去学一下。

一、软件

Texlive(Latex环境) + Texstudio(tex编辑器)

ps: 具体安装可以百度教程，软件还有CTEX等等。

二、模板

每个期刊或者会议论文的模板不一样，需要你去相应网站上找模板。****

下面是对排版的具体解释：

三、基本框架：一个latex文档，只能创建一个document

    \documentclass[journal]{IEEEtran} //声明文章类型\usepackage{}   //导言区：载入Latex宏包\begin{document} //正文区：包括标题、引言、算法具体内容、参考文献 \end{document}


四、对每一部分的具体注解

1.\documentclass[10pt, journal, final]{IEEEtran}

journal表示文档为期刊，此外还可以是conference；final表示最终模式，此处可以是draft模式(其不显示图片)。

2.\usepackage{}

指的是Latex中定义的包，比如：

\usepackage{cite}--文献引用

\usepackage{subfigure}--允许插入子图

\usepackage{caption}--图片/表格的标题

\usepackage{amsmath}--美国教会的数学公式

3.正文区

①标题、作者

\title{ }

\author{ }

注：\author{}内先列作者，后写\thanks{}，最后一个作者和第一个\thanks{}之间不能有空格，各\thanks{}之间也不能有空格，格式\author{....lastname \thanks{...} \thanks{...} }

\thanks{} : 该命令在\author{}命令内部使用，说明文稿的录用时间和作者通讯方式，放在footnote(脚注)处。

\date{\today}—显示今天的时间

②在页眉显示期刊名称和文章名称(初稿一般用不到)

\markboth{}

③制作首页(在title、author后面 abstract前面)

\maketitle

④摘要

    \begin{abstract}xxx\end(abstract}


⑤关键词

    \begin{IEEEkeywords}XXX\end{IEEEkeywords}


注：摘要关键词是否分栏 ，需要在下面加上：

\documentclass[journal,transmag]{IEEEtran}——不分栏，

\documentclass[journal]{IEEEtran}——分栏

⑥正文篇章结构

一级标题\section{introduction}

二级标题\subsection{}

三级标题\subsubsection{}

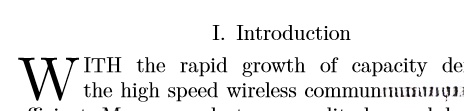

小细节：introduction部分有个首字母下沉，\IEEEPARstart{W}{ith} ，第一个参数W会变大，占用两行，第二个参数”ith”变会大写。如下图所示：

⑦参考文献

附上别人的博客链接：

a)基本格式：包括title author journal

    @article{ID,title = {标题},author = {作者, 多个作者用 and 连接},journal = {期刊名},volume = {卷20},number = {页码},pages={},year = {年份},}


b)在texstudio内创建为.bib文件

c)从引用从谷歌学术或百度学术，找到 <>引用，选择BibTex，粘贴到.bib文件中

d)如何在正文区引用

\cite{ }——括号里是article的ID

注意：要在导言区，使用\usepackage{cite}

五、公式、图片和表格排版单独说明*

1.公式

①行内公式：x,

②行间公式：

③还可以用

    \begin{small} //在公式外围加上这个，表示将公式缩小一个字号\begin{equation}XXX\end{equation}\begin{small}


?mathtype公式怎么转换为latex格式

①使用mathtype(具体可以百度)

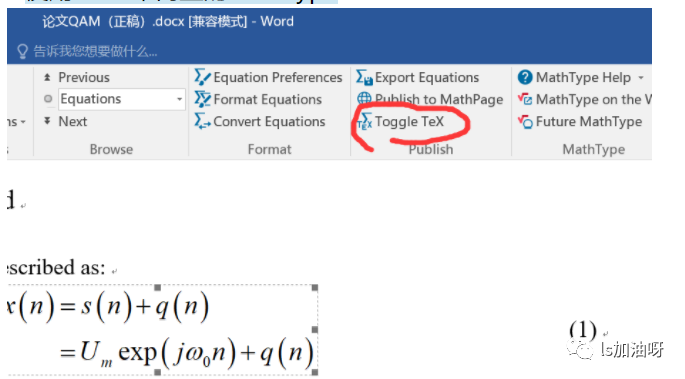

②使用word中内置的mathtype

(这个首先要先把mathtype内置于word中，自行百度~)

?公式缩小或放大，又要让公式编号保持不变

可以参考这篇博客：

?公式跨双栏

我学到的方法：

    \newcounter{TempEqCnt} % 创建临时变量TempEqCnt\setcounter{TempEqCnt}{\value{equation}} % 将当前公式序号 赋给TempEqCnt\setcounter{equation}{x} //当前公式序号变为x，x等于这个公式应有的序号减1(也就是上一个公式的序号)\begin{figure*}[b]  //hb代表放在文章底部，ht为放在文章顶部\begin{small}\begin{equation}//具体公式\end{equation}\end{figure*}


2.图片

①单张图片

    \begin{figure}[ ]\centering  //图片居中\includegraphics[width=0.7\textwidth]{图片路径.eps}\caption{标题名称}\label{fig1}\end{figure}


②多张图片

    \begin{figure*} [ ]    \centering    \subfigure[]{        \label{fig:subfig:a}   //子图        \includegraphics[height=3.2in,width=3.4in]{图片路径.eps}    }    \subfigure[]{        \label{fig:subfig:b}        \includegraphics[height=3.2in,width=3.4in]{图片路径.eps}    }    \subfigure[]{        \label{fig:subfig:c}        \includegraphics[height=3.2in,width=3.4in]{图片路径.eps}    }    \caption{MSE of ${{\hat{\omega }}_{0}}$ versus ${{l}_{0}}$ with SNR=40dB. (a) $\left\{ 1+j,\ -1+j \right\}$; (b) $\left\{ 1+j,\ -1-j \right\}$; (c) $\left\{ 1+j,\ 1-j \right\}$;}\end{figure*}


③\begin{figure}[ ]含义

[h]当前位置。将图形放置在正文文本中给出该图形环境的地方。如果本页所剩的页面不够，这一参数将不起作用。

[t]顶部。将图形放置在页面的顶部。

[b]底部。将图形放置在页面的底部。

[p]浮动页。将图形放置在一只允许有浮动对象的页面上。

[H]如果不喜欢让Latex自动安排图片位置，可以使用float包，然后用\begin{figure}[H]。

④\includegraphics[height=高度]{图片文件名}

需要引入包：\usepackage{graphicx}

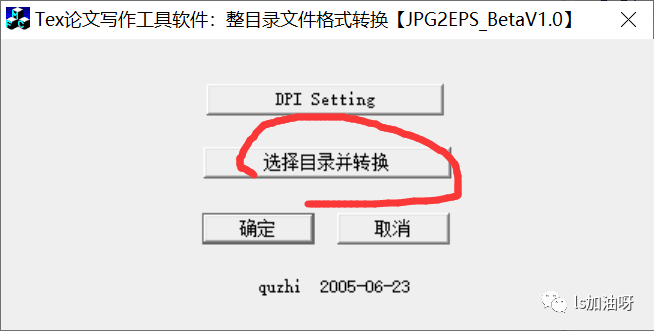

⑤因为这个模板要求所有照片都是eps格式，怎么输入.eps格式图片(一个软件，把jpg转换为eps)

步骤：把jpg格式的图片放在某个目录下，点击红色圈；就能在该目录下，将图片转换成eps格式。然后你再将.eps图片放到你的.tex文件路径下

⑥matlab保存图片有.eps格式

⑦双栏or单栏

IEEE论文是双栏，如果图片想在单栏显示，则用\begin{figure}；跨双栏则用\begin{figure*}。(带不带*的区别，表格也是一样的)

⑧标题** 与图片以及下面文字的距离(abovecaptionskip很好记忆)**

    \setlength{\abovecaptionskip}{-0.1cm} \setlength{\belowcaptionskip}{-0.1cm}


附上博客的链接，里面还有子图垂直、水平距离调整

3.表格

①怎么把word中表格转为latex，分享一个百度经****验链接：

https://jingyan.baidu.com/article/da1091fb078691027849d6e8.html

具体步骤

1.选择这个网站http://www.tablesgenerator.com/

2.将word的表格内容复制到excel(我直接word复制进去，有些乱)，然后点击网站的-Paste table data

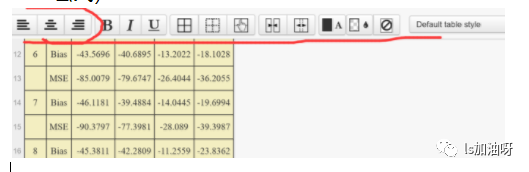

3.调整表格，边框，文字位置(如果含有mathtype公式，我没研究，我是把mathtype公式先用某个数字代替，然后 替换掉latex公式)

4.点击下面的

5.将生成的latex复制到texstudio里面

6.然后，记得在table[ ]后面加上

②基本格式

    \begin{table}[htb]\centering   //表格居中\caption{标题名称}\begin{tabular}{|c|c|}      //一个c表示有一列，格式为居中显示(center)\hline                      //  在表格最上方绘制横线(1,1)&(1,2)\                //第一行第一列和第二列  中间用&连接\hline                     //在第一行和第二行之间绘制横线(2,1)&(2,2)\                //第二行第一列和第二列  中间用&连接\hline                     // 在表格最下方绘制横线\end{tabular}\end{table}


③表格上、下方线更粗

\toprule %添加表格头部粗线

\bottomrule %添加表格底部粗线

④表格行高调整

    \renewcommand\arraystretch{1.5}  //花括号内是 行高数值


如果要精细地排版可以自行百度哈_{我相当于又复习了一遍}

总结一下，latex排版就是

要有一个模板，然后你知道你论文地每一部分放在模板什么位置，

公式、图片、表格学一下怎么转换成Latex里面的形式，

最后就是要对论文的行距什么进行精细调整~
