什么是神经网络

概述

简而言之，神经网络就是函数：输入数据，输出结果。

函数

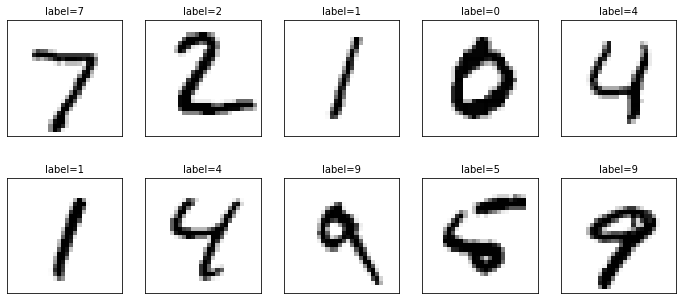

我们以MNIST手写数字图像识别 为例，来定义一下对应的函数形式：

• 任务类型 ：图像分类
• 输入 ：一张图像包含28 x 28=784个像素，每个像素用一个实数表示
• 输出 ：0-9
• 任务描述 ：从图像张识别出唯一的数字
• 函数定义
  y = f(x_1, x_2, ..., x_{784})
  x_i \in \mathbb R, i = 1, ..., 784
  y \in \{0, 1, ..., 9\}

这是神经网络的一个入门级应用，输入是一张低分辨率(28 x 28)的黑白图片，对应的是一个拥有784个输入变量的函数。如果是一张百万像素的彩色图片，对应的输入变量就会达到300万个。

由此可见，用神经网络解决的都是一些复杂的问题，对应的也是复杂的函数。实现算法就是要构造对应的函数。

如此复杂的函数如何构造呢？我们可以从简单的函数开始，最简单且最成功的的例子就是数字电路。

数字电路

数字电路是计算机的基石，构建了我们庞大的数字世界。但是其核心却是由与、或、非逻辑门所构成。

什么是逻辑门？其实就是函数。而且都是最简单的函数。

• 变量类型: 都是布尔变量，只有2个值：\{T, F \}，远比自然数(\mathbb N)、实数(\mathbb R)简单。
• 变量数：一元或二元函数，也是最简单的函数形式
• 函数表示：使用真值表进行描述。为什么不用图像呢？因为是离散函数，在图像上是一些孤立的点，不太好看。

非门NOT

与门AND、或门OR

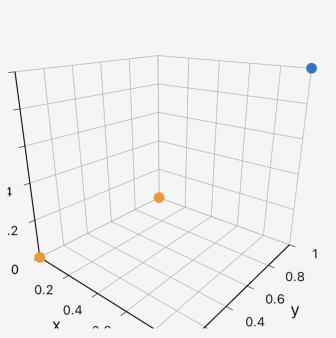

与门图像

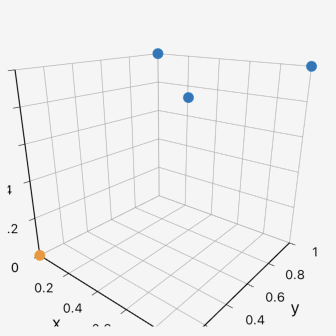

或门图像

组合逻辑门

将简单的逻辑门进行组合，可以获得更强大的函数。

构造新的二元函数：

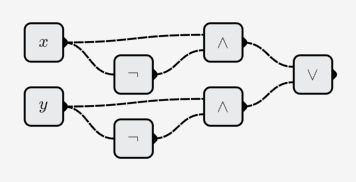

异或: x \oplus y = (x \land \lnot y) \lor (\lnot x \land y)

同或: x \ominus y = (x \land y) \lor (\lnot x \land \lnot y)

构造多元函数：

3位与: f(x,y,z) = x \land y \land z

8位加法器: f(x_1, ..., x_8, y_1, ..., y_8)

* 它是一个包含16个布尔变量的16元函数

通过对简单函数的复合，可以构造复杂的函数。这一思想也适用于神经网络。

神经网络

神经网络也是函数。像数字电路一样，它也是由简单的函数复合而成。数字电路的基本单位是与、或、非门，而神经网络的基本单位则是神经元。

神经元

那什么是神经元呢？生物神经元是一个细胞，有输入的树突，有输出的轴突。而神经网络上的神经元是人工神经元，它也是一个函数，更准确地说，它是一类函数。

神经元的输入数量是可以变化的，也就是说它代表的是一个n元函数f(x_1, ..., x_n)，而不同神经元的n是可以不同的。

神经网络

神经元之间相互组合，就构成了神经网络。如下图所示：

该神经网络包含三个神经元：

• f_1(x_1, ..., x_n)
• f_2(x_1, ..., x_n)
• f_3(x_1, x_2)

神经网络所代表的函数为：
f(x_1, ..., x_n) = f_3(f_1(x_1, ..., x_n), f_2(x_1, ..., x_n))

问题

神经元所代表的函数到底是什么？

只知道是个n元函数可不够，数字电路中的基本单元与、或、非门可都是列出了真值表，画出了图像的，而神经元呢？
