基于FCM的脑出血CT影像分割算法设计(二)

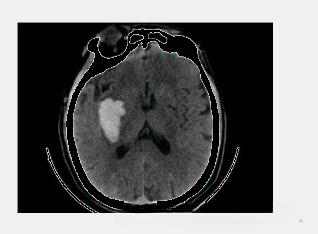

 %预处理 去除颅骨部分


 [m,n]=size(image);    %用m,n表示图像的像素坐标

 for i=1:m

     for j=1:n              % #遍历每个像素

     if image(i,j)>220  %#当像素的灰度值大于220时，将该灰度更改为0

        image(i,j)=0;

     end

     end

 end



 imwrite(image,'2image.jpg') %#将处理后的图像重新命名

 figure

 imshow(image);




    代码解读

 % FCM聚类


 clusterNum = 3; % 聚类数目，这里设置为3

 fcmOptions = [3, 100, 1e-2, 1]; % FCM参数设置

 [centers, U] = fcm(double(image(:)), clusterNum, fcmOptions);



 % 提取边缘

 backgroundIdx = find(U(1,:) > 0.5); % 背景类别索引

 groundIdx = find(U(2,:) > 0.5); %

 foregroundIdx = find(U(3,:) > 0.5); % 前景类别索引

 % fgroundIdx = find(U(4,:) > 0.5);



 % 创建边缘图像

 edgeImage = zeros(size(image));

 edgeImage(backgroundIdx) = 255; % 背景像素设为白色

 edgeImage(groundIdx) = 125; % 灰色

 edgeImage(foregroundIdx) = 0; % 前景像素设为黑色

 % edgeImage(fgroundIdx) = 125;%



 % 显示边缘图像

 figure

 imshow(uint8(edgeImage)),title('聚类数目为3');

 imwrite(edgeImage,'3image.jpg')




    代码解读

 %将图像边缘细分


 [m,n]=size(edgeImage);    %用m,n表示图像的像素坐标

 for i=1:m

     for j=1:n                       % #遍历每个像素

     if edgeImage(i,j)>220  %#当像素的灰度值大于220时，将该灰度更改为0

        edgeImage(i,j)=0;

     end

     end

 end



 imwrite(edgeImage,'4image.jpg') %#将处理后的图像重新命名

 figure

 imshow(edgeImage);



 M=strel('disk',2);%创建一个圆形结构元素，2是从结构元素半径，沿水平轴和垂直轴的度量

 CImage=imopen(edgeImage,M);

 figure

 imshow(CImage);

 imwrite(CImage,'youzao.jpg');




    代码解读

 %去除噪点


 binary_image=imread('youzao.jpg');

 cc = bwconncomp(binary_image);

 % 获取每个连通区域的像素数量

 numPixels = cellfun(@numel, cc.PixelIdxList);

 % 设置阈值，删除小于阈值的连通区域

 threshold = 750; % 根据小点的大小调整阈值

 binary_image_cleaned = binary_image;

 binary_image_cleaned(vertcat(cc.PixelIdxList{numPixels < threshold})) = 0;

 figure

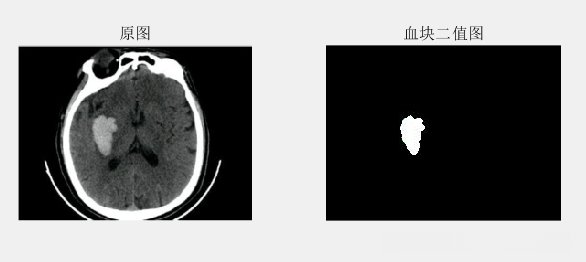

 % 显示清理后的二值图像

 subplot(121);imshow('3.jpg');title('原图');

 subplot(122);imshow(binary_image_cleaned);title('血块二值图');




    代码解读

 %读取脑出血图像


 S=binary_image_cleaned;



 % 计算二值图像中非零像素的总数

 nonZeroPixels = sum(S(:));

 % 计算脑出血的面积（以像素为单位）

 bleedingArea = nonZeroPixels;



 % 将面积转换为实际单位（例如平方毫米）

 % 如果你知道图像的比例尺，可以使用它来进行转换

 % 否则，你需要根据图像的分辨率来估计转换因子

 conversionFactor = 0.25; % 假设每个像素代表0.25平方毫米

 bleedingAreaInSquareMillimeters = bleedingArea * conversionFactor;



 % 显示脑出血面积

 disp(['脑出血面积（像素）：' num2str(bleedingArea)]);

 % disp(['脑出血面积（平方毫米）：' num2str(bleedingAreaInSquareMillimeters)]);
