GoogleNet系列网络原理及结构详解：从Inception-v1到v4

阅读量：

GoogleNet系列网络原理及结构详解：从Inception-v1到v4

  • 1. Google Net综述

  • 2. Inception v1

    • 2.1 论文地址
    • 2.2 网络结构
    • 2.3 实验结果
    • 2.4 代码实现

  • 3. Inception v2

    • 3.1 论文地址
    • 3.2 网络结构
    • 3.3 计算公式
    • 3.4 实验结果
    • 3.5 代码实现

  • 4. Inception v3

    • 4.1 论文地址
    • 4.2 网络结构
    • 4.3 补充
    • 4.4 实验结果
    • 4.5 代码实现

  • 5. Inception v4

    • 5.1 论文地址
      • 5.2 网络结构
      • 5.2.1 Inception-ResNet-v1
        • 5.2.1.1 Stem模块的前馈网络
      • 5.2.1.2 Inception-ResNet-A模块
      • 5.2.1.3 Inception-ResNet-B模块
      • 5.2.1.4 Inception-ResNet-C模块
      • 5.2.1.5 Reduction-A或B模块

  • 5.2.2 Inception-ResNet-v2

    • 5.2.2.1 输入前馈网络
    • 5.2.2.2 Inception-ResNet-A模块
    • 5.2.2.3 Inception-ResNet-B模块
    • 5.2.2.4 Inception-ResNet-C模块
    • 5.2.2.5 Reduction A/B模块

5.2.3 Inception-V4网络
5.2.3.1 stem的前馈路径
5.2.3.2 Inception A模块
5.2.3.3 Inception B模块
5.2.3.4 Inception C模块
5.2.3.5 Reduction A模块
5.2.3.6 Reduction B模块

复制代码
* 5.3 核心思想
* 5.4 性能比较
* 5.5 试验结果

以下是本篇文章的总结部分，我们主要探讨了...

1. Google Net综述

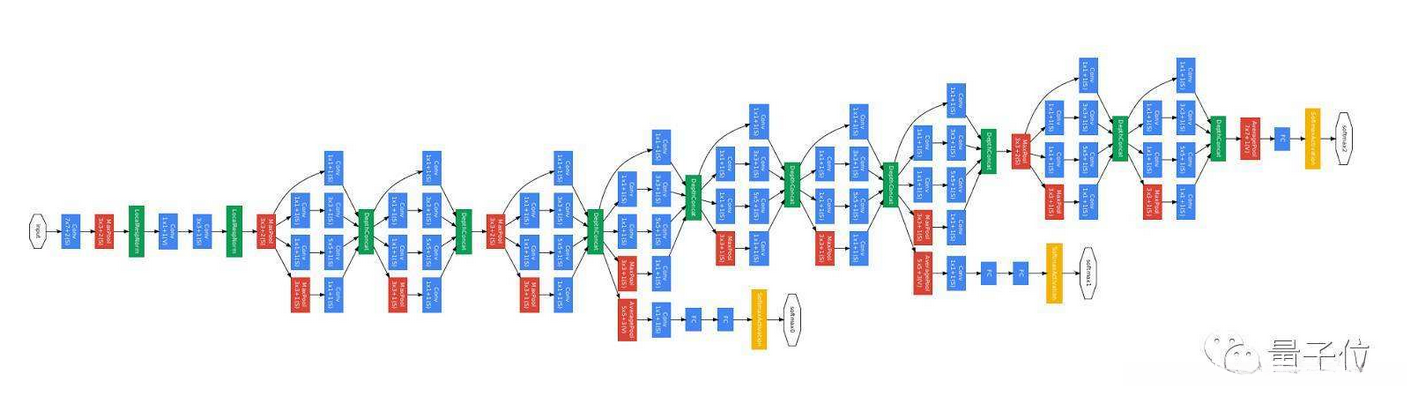

Google Net是由2014年Google团队在ImageNet竞赛中开发的网络，实现了图像识别的第一名和目标检测的第二名的优异成绩。

在这里插入图片描述

其主要特点就是提出了一种叫做Inception的结构进行堆叠；

该结构的核心特点在于增强了网络的深度和宽度（主要集中在宽度方向），通过堆叠不同感受野大小的特征层，同时在不增加运算量的前提下，计算资源的利用效率得到了显著提升。

相较于两年前的ImageNet比赛最初冠军（同时也是卷积神经网络的开山之作），该模型在参数规模上较前作减少了约12倍，然而在top-5误差率方面却实现了显著的提升，从16.42%降至6.67%。

2. Inception v1

2.1 论文地址

https://arxiv.org/pdf/1409.4842.pdf

2.2 网络结构

在这里插入图片描述

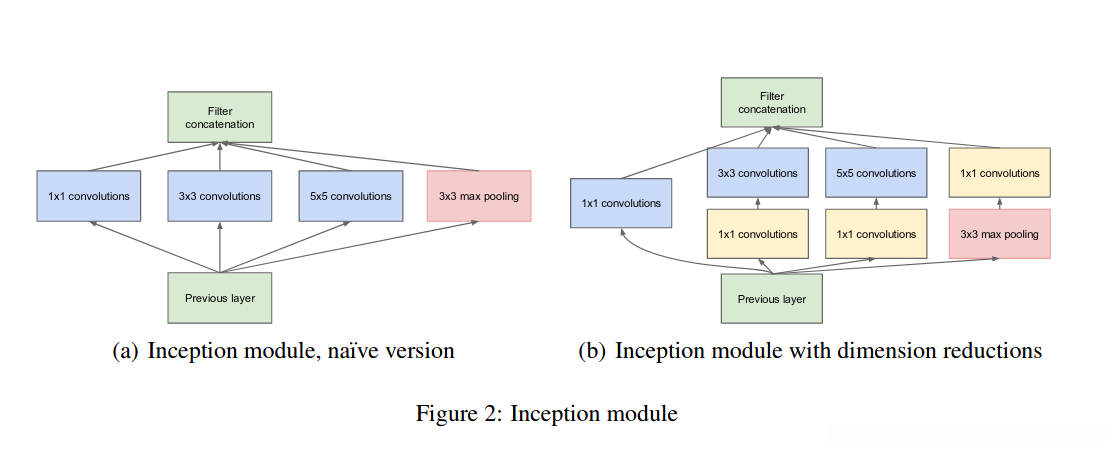

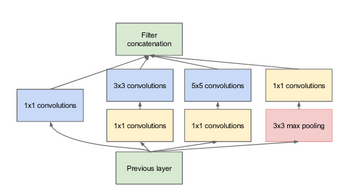

Inception v1的网络结构如图所示：

图（a）展示了作者提出的一种基础Inception v1网络架构，其核心理念在于：对输入特征层，分别采用了不同尺寸的卷积核进行操作，具体包括1×1、3×3、5×5的卷积层，以及一个3×3的最大池化层，从而生成了具有不同感受野尺寸的特征层；通过将这些特征层进行拼接，最终获得了Inception v1网络的输出特征层。

图（b）展示了作者提出的一种改进结构方案。改进的原因可能源于Inception v1的输入层可能源于上一个Inception v1经过concat操作后的输出层，其深度可能会变得非常大。因此，即使采用少量的5x5卷积操作，也会显著增加计算量。

在3x3和5x5卷积操作前，我们引入了一层1x1卷积层用于降维。通过1x1卷积层的使用，在保持特征层感受野不变的前提下，降低了特征深度，从而减少了计算量。此外，经过1x1卷积层处理后，接上ReLU激活函数，能够有效提升网络的非线性特性。

2.3 实验结果

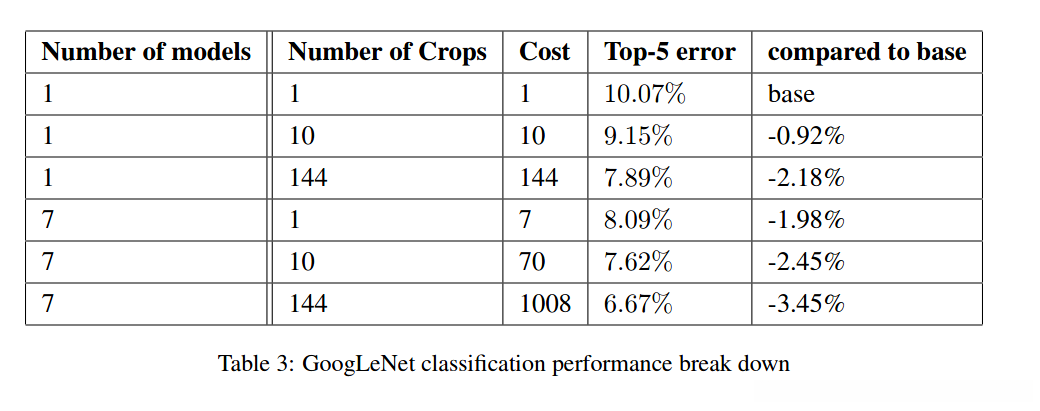

在这里插入图片描述

（1）融合模型的数量为Number-of-models；
（2）每张检测图片的裁剪区域数量为Number-of-Crops；
（3）计算成本Cost仅针对单张图片进行计算，其值等于模型数目与裁剪区域数目之积。

可以看到模型越多、取样越多，准确率就越高，但相应地计算开销就会越大。

2.4 代码实现

复制代码
    import tensorflow as tf

    slim = tf.contrib.slim

    def Incvption_v1_net(inputs, scope):

    with tf.variable_scope(scope):

        with slim.arg_scope([slim.conv2d],
                            activation_fn=tf.nn.relu, padding='SAME',
                            weights_regularizer=slim.l2_regularizer(5e-3)):

            net = slim.max_pool2d(
                inputs, [3, 3], strides=2, padding='SAME', scope='max_pool')

            net_a = slim.conv2d(net, 64, [1, 1], scope='conv2d_a_1x1')

            net_b = slim.conv2d(net, 96, [1, 1], scope='conv2d_b_1x1')
            net_b = slim.conv2d(net_b, 128, [3, 3], scope='conv2d_b_3x3')

            net_c = slim.conv2d(net, 16, [1, 1], scope='conv2d_c_1x1')
            net_c = slim.conv2d(net_c, 32, [5, 5], scope='conv2d_c_5x5')

            net_d = slim.max_pool2d(
                net, [3, 3], strides=1, scope='pool3x3', padding='SAME')
            net_d = slim.conv2d(
                net_d, 32, [1, 1], scope='conv2d_d_1x1')

    net = tf.concat([net_a, net_b, net_c, net_d], axis=-1)

    return net
































    代码解读

3. Inception v2

3.1 论文地址

https://arxiv.org/pdf/1502.03167.pdf

3.2 网络结构

在这里插入图片描述

Inception v2在结构上没有发生显著变化，但首次提出了Batch Normalization的概念，通过将一个batch的数据变换到均值为0、方差为1的正态分布，使得数据分布趋于一致，从而有效避免了梯度消失问题。

3.3 计算公式

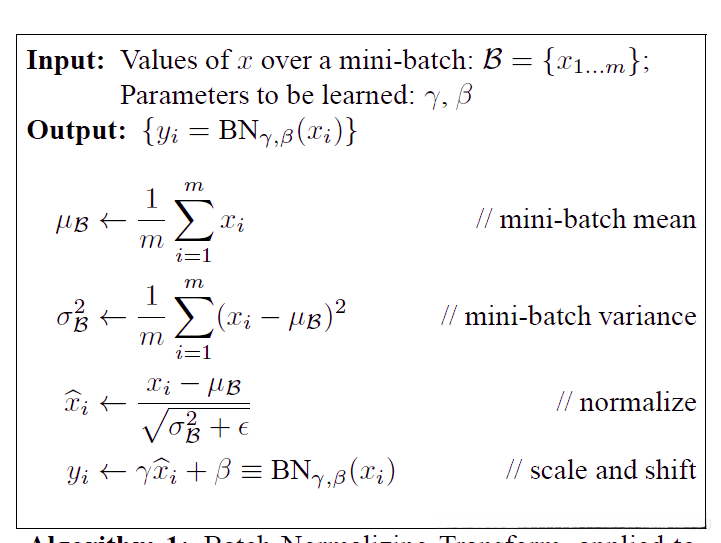

在这里插入图片描述

输入的是一个batch的图片（或者特征层），格式为NHWC；

计算过程：
（1）首先，计算数据集的均值μ；
（2）其次，计算数据集的无偏方差σ²；
（3）随后，对数据进行标准化处理，具体公式为x’=(x-μ)/√(σ²+ε)；
（4）最后，通过缩放和平移变换，将标准化后的数据转换为目标尺度。

注：
（1）ε 被定义为一个极小的正数，其作用是为了防止除以零的情况发生；
（2）其中γ和β是可调节的参数，它们在模型训练过程中会被优化调整；
（3）当采用批归一化（batch normalization）时，全连接层无需添加bias项，因为β参数实际上起到了调整偏置的作用；
（4）在测试阶段，u和σ被设定为训练数据集train_data的均值和标准差。

3.4 实验结果

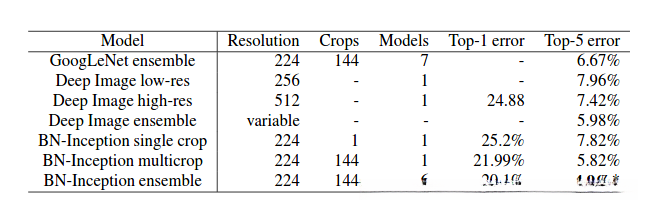

在这里插入图片描述

可以看到使用batch-normalization之后，Top-5 Error 从6.67%下降到了4.9%。

3.5 代码实现

复制代码
    import tensorflow as tf

    slim = tf.contrib.slim

    def Incvption_v1_net(inputs, scope):

    with tf.variable_scope(scope):

        with slim.arg_scope([slim.conv2d],
                            activation_fn=tf.nn.relu, padding='SAME',
                            weights_regularizer=slim.l2_regularizer(5e-3)):

            net = slim.max_pool2d(
                inputs, [3, 3], strides=2, padding='SAME', scope='max_pool')

            net_a = slim.conv2d(net, 64, [1, 1], scope='conv2d_a_1x1')

            net_b = slim.conv2d(net, 96, [1, 1], scope='conv2d_b_1x1')
            net_b = slim.conv2d(net_b, 128, [3, 3], scope='conv2d_b_3x3')

            net_c = slim.conv2d(net, 16, [1, 1], scope='conv2d_c_1x1')
            net_c = slim.conv2d(net_c, 32, [5, 5], scope='conv2d_c_5x5')

            net_d = slim.max_pool2d(
                net, [3, 3], strides=1, scope='pool3x3', padding='SAME')
            net_d = slim.conv2d(
                net_d, 32, [1, 1], scope='conv2d_d_1x1')

    net = tf.concat([net_a, net_b, net_c, net_d], axis=-1)

    net = tf.layers.batch_normalization(net, name='BN')

    return net


































    代码解读

4. Inception v3

4.1 论文地址

https://arxiv.org/pdf/1512.00567.pdf

4.2 网络结构

在这里插入图片描述
在这里插入图片描述

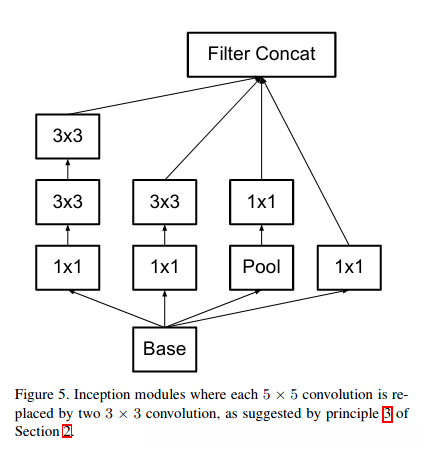

图（Figure 5）基于作者的思路，其中，一个5×5大小的卷积层与两个3×3大小的卷积层所得到的特征层的感受野大小均为5（如图所示）；

在这里插入图片描述

如果采用两个3x3卷积核替代5x5的卷积核，可以显著降低参数量；例如，假设深度为C，一个5x5卷积核的参数量为5²×C，而两个3x3卷积核的参数量为2×3²×C；

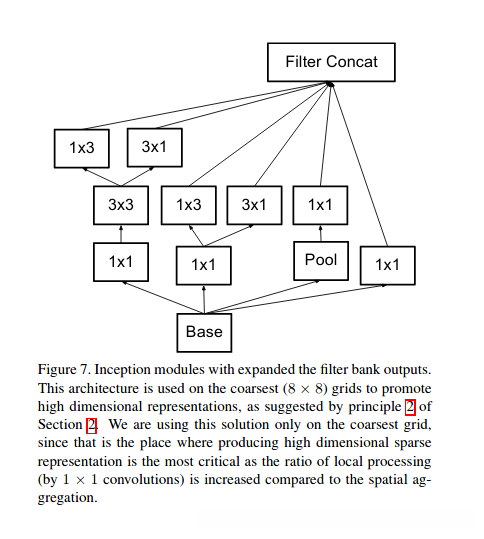

该图在此基础上，作者进一步提出分别使用一个nx1卷积层和一个1xn卷积层，以取代nxn的卷积层，从而得出了我们最终的Inception v3的结构。

在这里插入图片描述

4.3 补充

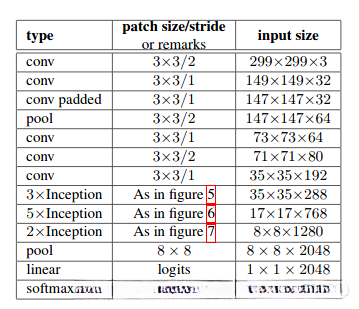

在整体架构方面，作者还提出了减小特征层大小、增加深度（通道数）的策略：

在这里插入图片描述

4.4 实验结果

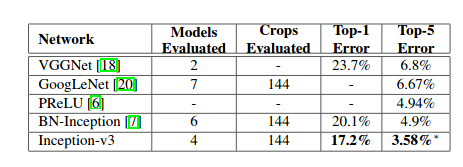

在这里插入图片描述

可以看到相比于Inception v2的4.9%，Inception v3的 Top-5 Error 已经下降到了3.58%。

4.5 代码实现

复制代码
    import tensorflow as tf

    slim = tf.contrib.slim

    def Incvption_v1_net(inputs, scope):

    with tf.variable_scope(scope):

        with slim.arg_scope([slim.conv2d],
                            activation_fn=tf.nn.relu, padding='SAME',
                            weights_regularizer=slim.l2_regularizer(5e-3)):

            net = slim.max_pool2d(
                inputs, [3, 3], strides=2, padding='SAME', scope='max_pool')

            net_a = slim.conv2d(net, 64, [1, 1], scope='conv2d_a_1x1')

            net_b = slim.conv2d(net, 96, [1, 1], scope='conv2d_b_1x1')
            net_b_1 = slim.conv2d(net_b, 128, [1, 3], scope='conv2d_b_1x3')
            net_b_2 = slim.conv2d(net_b, 128, [3, 1], scope='conv2d_b_3x1')

            net_c = slim.conv2d(net, 16, [1, 1], scope='conv2d_c_1x1')
            net_c = slim.conv2d(net_c, 32, [3, 3], scope='conv2d_c_3x3')
            net_c_1 = slim.conv2d(net_c, 32, [1, 3], scope='conv2d_c_1x3')
            net_c_2 = slim.conv2d(net_c, 32, [3, 1], scope='conv2d_c_3x1')

            net_d = slim.max_pool2d(
                net, [3, 3], strides=1,  scope='pool3x3', padding='SAME')
            net_d = slim.conv2d(
                net_d, 32, [1, 1], scope='conv2d_d_1x1')

    net = tf.concat(
        [net_a, net_b_1, net_b_2, net_c_1, net_c_2, net_d], axis=-1)

    net = tf.layers.batch_normalization(net, name='BN')

    return net








































    代码解读

5. Inception v4

5.1 论文地址

https://arxiv.org/pdf/1602.07261.pdf

5.2 网络结构

作者在ResNet残差机制的基础上，利用Inception v3框架开发了Inception-resnet-v1和Inception-resnet-v2两种改进型网络结构。同时对Inception v3进行了优化，并在此基础上提出了Inception v4的结构。

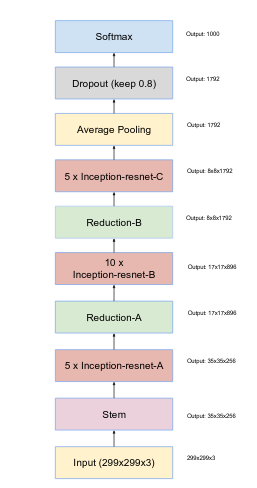

5.2.1 Inception-resnet-v1

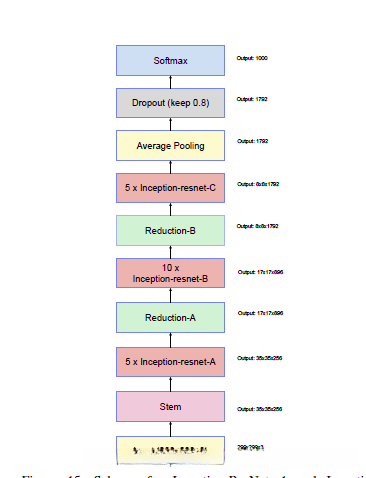

在这里插入图片描述

从下到上依次为：

（1）input：输入图像数据；
（2）stem：前馈型网络结构；
（3）采用5个Inception-resnet-A模块；
（4）经过Reduction-A模块处理；
（5）采用10个Inception-resnet-B模块；
（6）经过Reduction-B模块处理；
（7）采用5个Inception-resnet-C模块；
（8）执行平均池化层操作；
（9）应用Dropout层技术；
（10）使用Softmax激活函数；

其中，reduction用于缩小特征层；

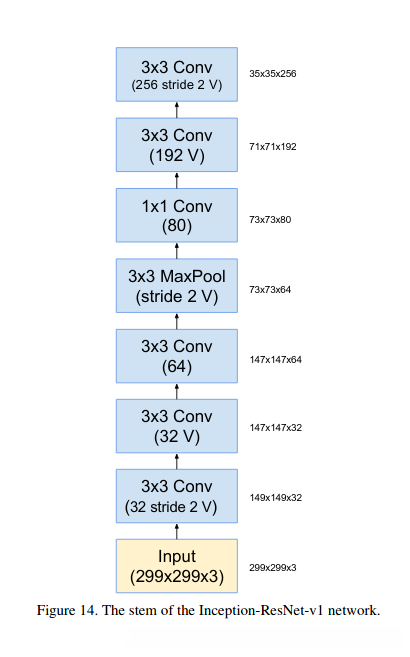

5.2.1.1 stem前馈网络
在这里插入图片描述

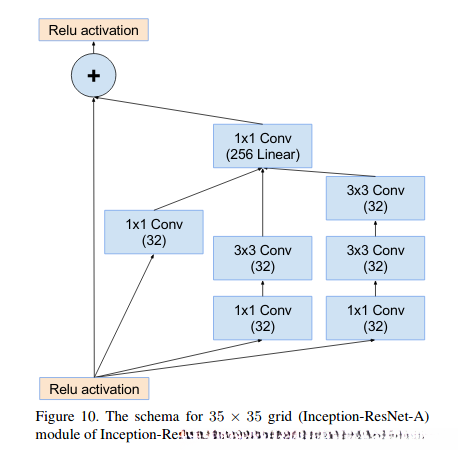

5.2.1.2 Inception-resnet-A结构
在这里插入图片描述

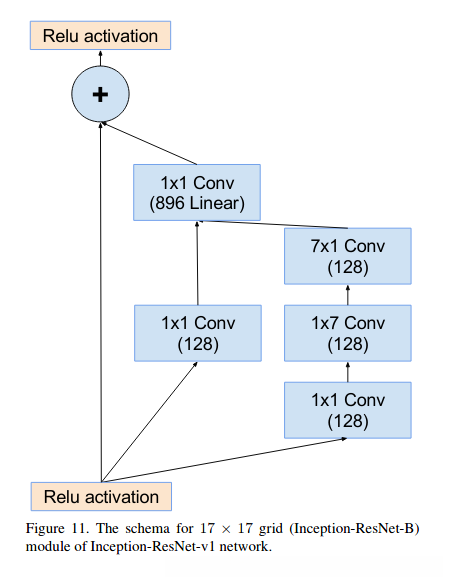

5.2.1.3 Inception-resnet-B结构
在这里插入图片描述

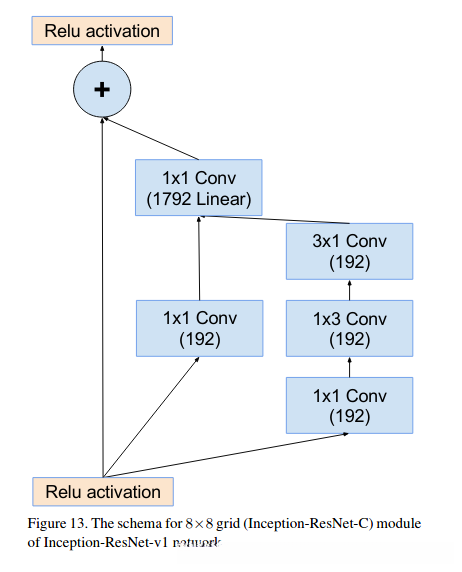

5.2.1.4 Inception-resnet-C结构
在这里插入图片描述

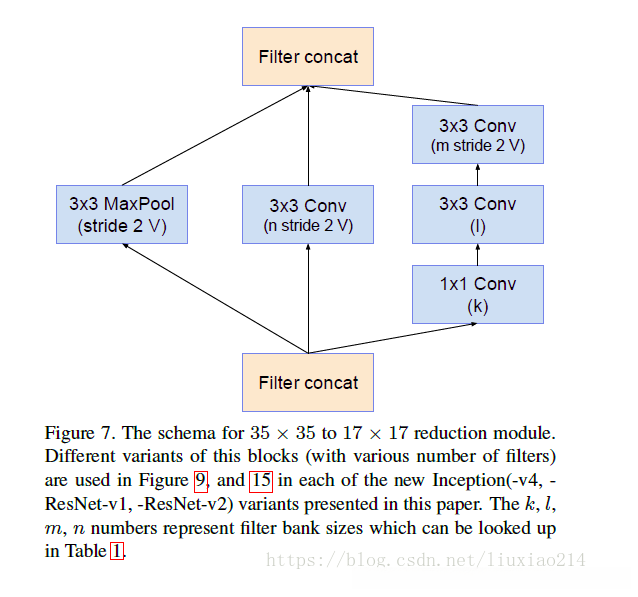

5.2.1.5 Reduction-A/B结构
在这里插入图片描述

5.2.2 Inception-resnet-v2

在这里插入图片描述

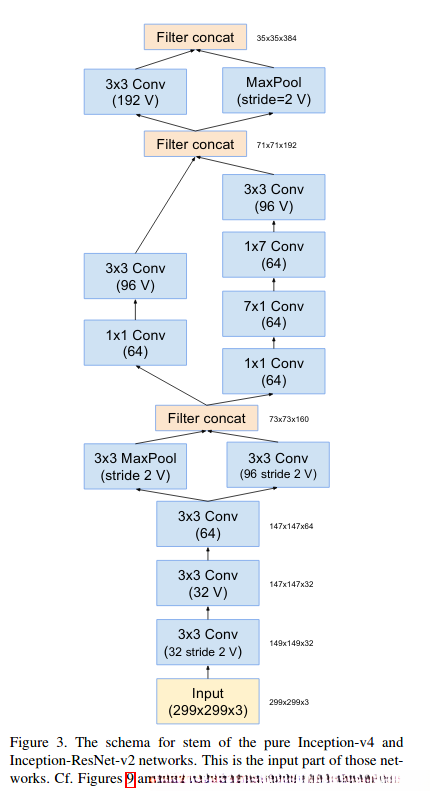

5.2.2.1 stem前馈网络
在这里插入图片描述

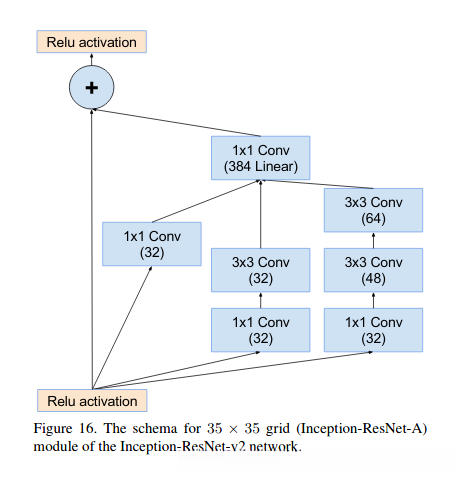

5.2.2.2 Inception-resnet-A结构
在这里插入图片描述
5.2.2.3 Inception-resnet-B结构
在这里插入图片描述

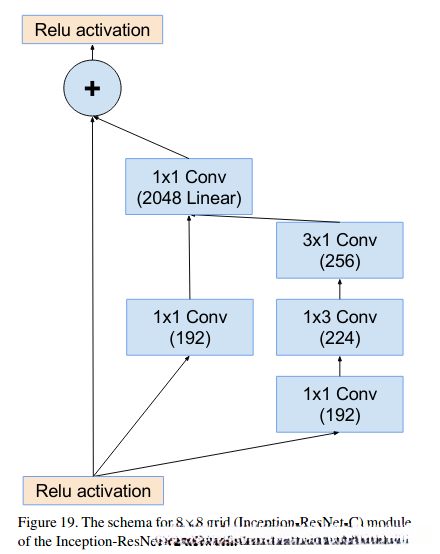

5.2.2.4 Inception-resnet-C结构
在这里插入图片描述

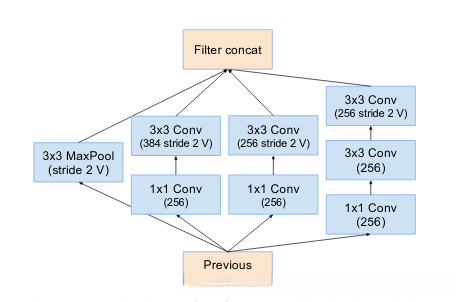

5.2.2.5 Reduction-A/B结构
在这里插入图片描述

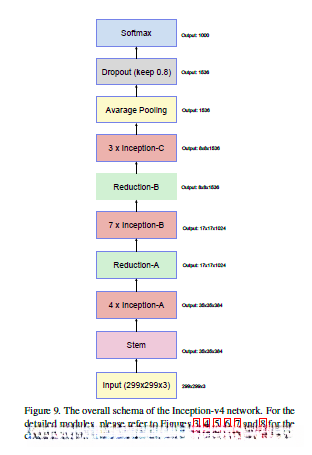

5.2.3 Inception v4

在这里插入图片描述

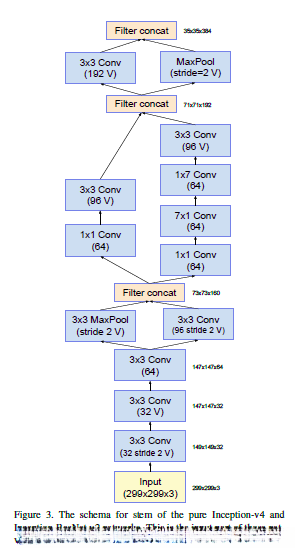

5.2.3.1 stem前馈网络

（与Inception-resnet-v2相同）

在这里插入图片描述

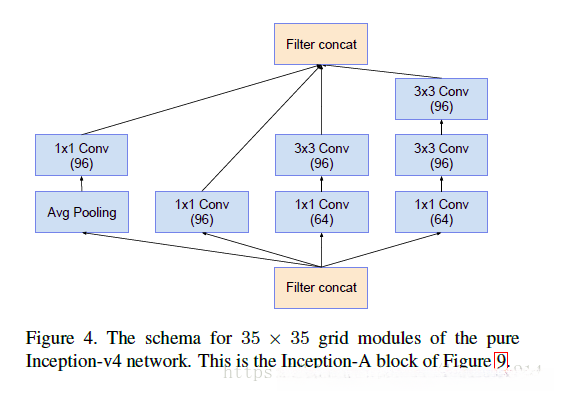

5.2.3.2 Inception-A结构
在这里插入图片描述

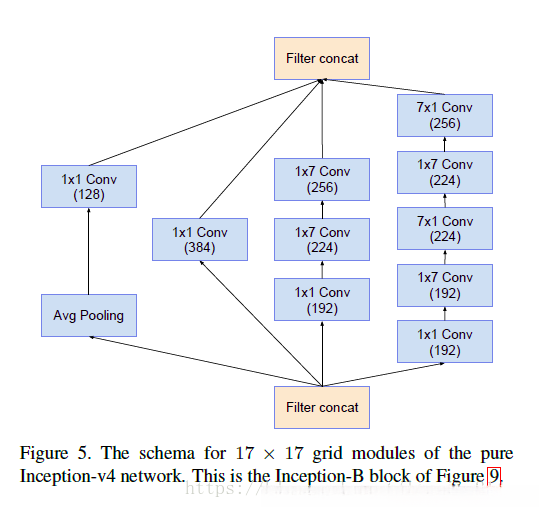

5.2.3.3 Inception-B结构
在这里插入图片描述

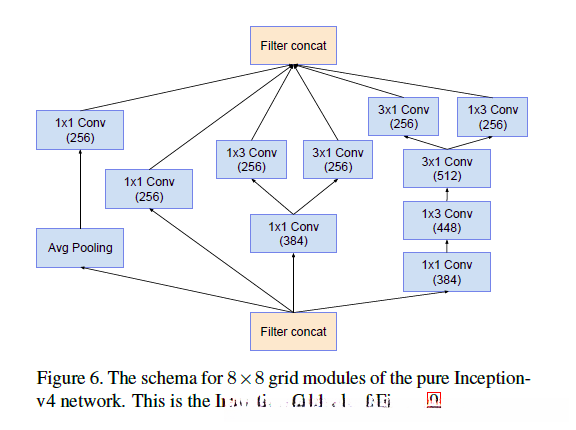

5.2.3.4 Inception-C结构
在这里插入图片描述
5.2.3.5 Reduction-A结构
在这里插入图片描述

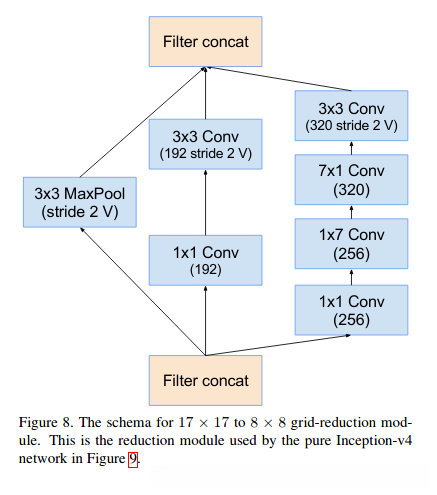

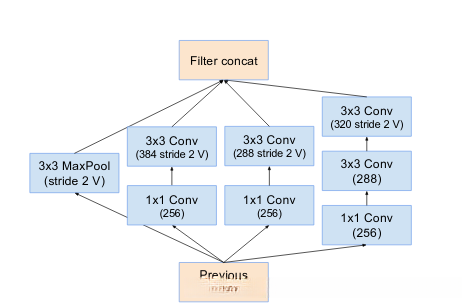

5.2.3.6 Reduction-B结构
在这里插入图片描述

5.3 核心思想

在这里插入图片描述

该研究者在此基础上借鉴了ResNet的核心思想。为了便于优化，该研究者将原函数H(x)重新表述为F(x)+x的形式。虽然两者的函数表达式等价，但在反向传播过程中，x项的导数始终保持为1，从而有效规避了梯度消失的问题。

5.4 性能比较

  1. 相较于Inception v3，Inception-resnet-v1采用了残差结构，表现出更快的训练速度，其测试准确率显著高于Inception v3；
  2. Inception-resnet-v2的训练速度和准确率均显著高于Inception v4。

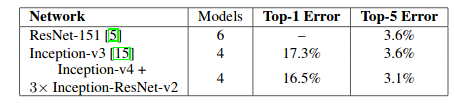

5.5 试验结果

在这里插入图片描述

可以看到这时Top-5 Error已经下降到了3.1%。

6. 总结

AlexNet、VGG等模型通过增加网络深度（即层数）来提升训练效果，但这种策略也带来了负面问题，如过拟合、梯度消失和梯度爆炸等。Inception方法则从计算资源利用效率和特征提取能力两个维度进行优化，在相同计算量下能够提取更多的特征，从而显著提升模型性能。

7. 本期即将结束，感谢各位大牛的支持与鼓励，期待您的点赞关注！

Ps：下一期更新一下ResNet系列，我们下期再见
