GoogLeNet 四代(Inception v1、v2、v3、v4)

目录

一、Inception V1

二、Inception V2

---

提升网络性能最直接的办法就是增加网络深度和宽度，深度指网络层次数量、宽度指神经元数量。但这种方式存在以下问题：
（1）参数太多，如果训练数据集有限，很容易产生过拟合；
（2）网络越大、参数越多，计算复杂度越大，难以应用；
（3）网络越深，容易出现梯度弥散问题（梯度越往后穿越容易消失），难以优化模型。

一、Inception V1

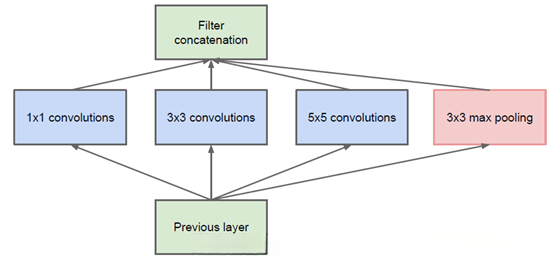

最原始Inception的基本结构：

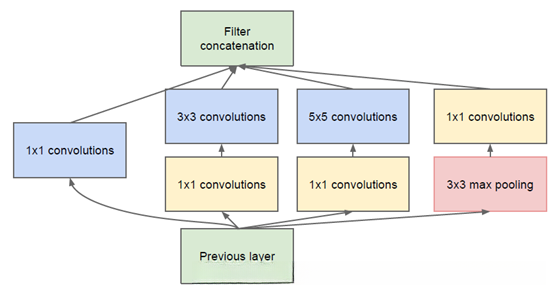

然而这个Inception原始版本，所有的卷积核都在上一层的所有输出上来做，而那个5x5的卷积核所需的计算量就太大了，造成了特征图的厚度很大，为了避免这种情况，在3x3前、5x5前、max pooling后分别加上了1x1的卷积核，以起到了降低特征图厚度的作用，这也就形成了Inception v1的网络结构，如下图所示：

1x1的卷积核有什么用呢？

1x1卷积的主要目的是为了减少维度，还用于修正线性激活（ReLU）。比如，上一层的输出为100x100x128，经过具有256个通道的5x5卷积层之后(stride=1，pad=2)，输出数据为100x100x256，其中，卷积层的参数为128x5x5x256= 819200。而假如上一层输出先经过具有32个通道的1x1卷积层，再经过具有256个输出的5x5卷积层，那么输出数据仍为为100x100x256，但卷积参数量已经减少为128x1x1x32 + 32x5x5x256= 204800，大约减少了4倍。

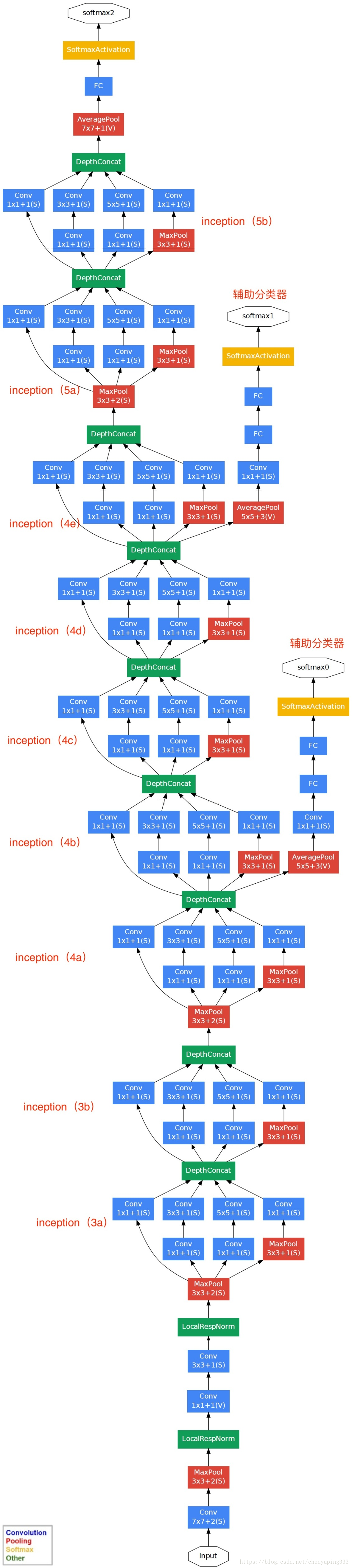

基于Inception构建了GoogLeNet的网络结构如下（共22层）：

对上图说明如下：
（1）GoogLeNet采用了模块化的结构（Inception结构），方便增添和修改；
（2）网络最后采用了average pooling（平均池化）来代替全连接层，该想法来自NIN（Network in Network），事实证明这样可以将准确率提高0.6%。但是，实际在最后还是加了一个全连接层，主要是为了方便对输出进行灵活调整；
（3）虽然移除了全连接，但是网络中依然使用了Dropout ;
（4）为了避免梯度消失，网络额外增加了2个辅助的softmax用于向前传导梯度（辅助分类器）。辅助分类器是将中间某一层的输出用作分类，并按一个较小的权重（0.3）加到最终分类结果中，这样相当于做了模型融合，同时给网络增加了反向传播的梯度信号，也提供了额外的正则化，对于整个网络的训练很有裨益。而在实际测试的时候，这两个额外的softmax会被去掉。

GoogLeNet网络结构明细表解析如下：
0、输入
原始输入图像为224x224x3，且都进行了零均值化的预处理操作（图像每个像素减去均值）。
1、第一层（卷积层）
使用7x7的卷积核（滑动步长2，padding为3），64通道，输出为112x112x64，卷积后进行ReLU操作
经过3x3的max pooling（步长为2），输出为((112 - 3+1)/2)+1=56，即56x56x64，再进行ReLU操作
2、第二层（卷积层）
使用3x3的卷积核（滑动步长为1，padding为1），192通道，输出为56x56x192，卷积后进行ReLU操作
经过3x3的max pooling（步长为2），输出为((56 - 3+1)/2)+1=28，即28x28x192，再进行ReLU操作
3a、第三层（Inception 3a层）
分为四个分支，采用不同尺度的卷积核来进行处理
（1）64个1x1的卷积核，然后RuLU，输出28x28x64
（2）96个1x1的卷积核，作为3x3卷积核之前的降维，变成28x28x96，然后进行ReLU计算，再进行128个3x3的卷积（padding为1），输出28x28x128
（3）16个1x1的卷积核，作为5x5卷积核之前的降维，变成28x28x16，进行ReLU计算后，再进行32个5x5的卷积（padding为2），输出28x28x32
（4）pool层，使用3x3的核（padding为1），输出28x28x192，然后进行32个1x1的卷积，输出28x28x32。
将四个结果进行连接，对这四部分输出结果的第三维并联，即64+128+32+32=256，最终输出28x28x256
3b、第三层（Inception 3b层）
（1）128个1x1的卷积核，然后RuLU，输出28x28x128
（2）128个1x1的卷积核，作为3x3卷积核之前的降维，变成28x28x128，进行ReLU，再进行192个3x3的卷积（padding为1），输出28x28x192
（3）32个1x1的卷积核，作为5x5卷积核之前的降维，变成28x28x32，进行ReLU计算后，再进行96个5x5的卷积（padding为2），输出28x28x96
（4）pool层，使用3x3的核（padding为1），输出28x28x256，然后进行64个1x1的卷积，输出28x28x64。
将四个结果进行连接，对这四部分输出结果的第三维并联，即128+192+96+64=480，最终输出输出为28x28x480

第四层（4a,4b,4c,4d,4e）、第五层（5a,5b）……，与3a、3b类似，在此就不再重复。

二、Inception V2

1、卷积分解（Factorizing Convolutions）

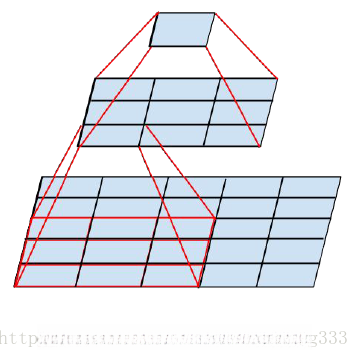

大尺寸的卷积核可以带来更大的感受野，但也意味着会产生更多的参数，比如5x5卷积核的参数有25个，3x3卷积核的参数有9个，前者是后者的25/9=2.78倍。因此，GoogLeNet团队提出可以用2个连续的3x3卷积层组成的小网络来代替单个的5x5卷积层，即在保持感受野范围的同时又减少了参数量，如下图：

那么这种替代方案会造成表达能力的下降吗？通过大量实验表明，并不会造成表达缺失。

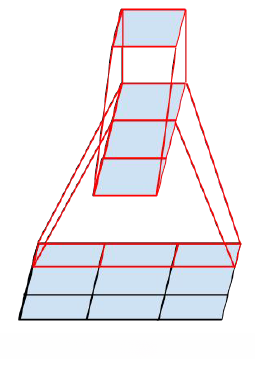

可以看出，大卷积核完全可以由一系列的3x3卷积核来替代，那能不能再分解得更小一点呢？GoogLeNet团队考虑了nx1的卷积核，如下图所示，用3个3x1取代3x3卷积：

因此，任意nxn的卷积都可以通过1xn卷积后接nx1卷积来替代。GoogLeNet团队发现在网络的前期使用这种分解效果并不好，在中度大小的特征图（feature map）上使用效果才会更好（特征图大小建议在12到20之间）。

2、降低特征图大小

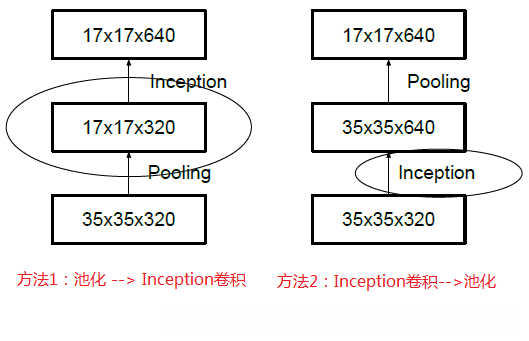

一般情况下，如果想让图像缩小，可以有如下两种方式：

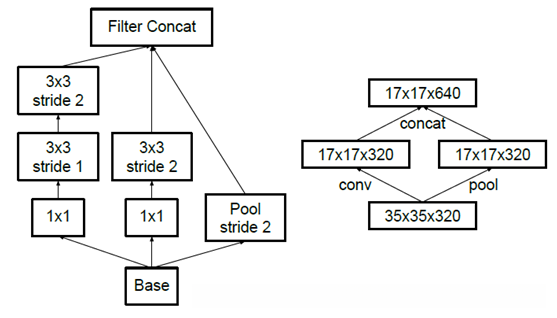

先池化再作Inception卷积，或者先作Inception卷积再作池化。但是方法一（左图）先作pooling（池化）会导致特征表示遇到瓶颈（特征缺失），方法二（右图）是正常的缩小，但计算量很大。为了同时保持特征表示且降低计算量，将网络结构改为下图，使用两个并行化的模块来降低计算量（卷积、池化并行执行，再进行合并）

使用Inception V2作改进版的GoogLeNet，网络结构图如下：

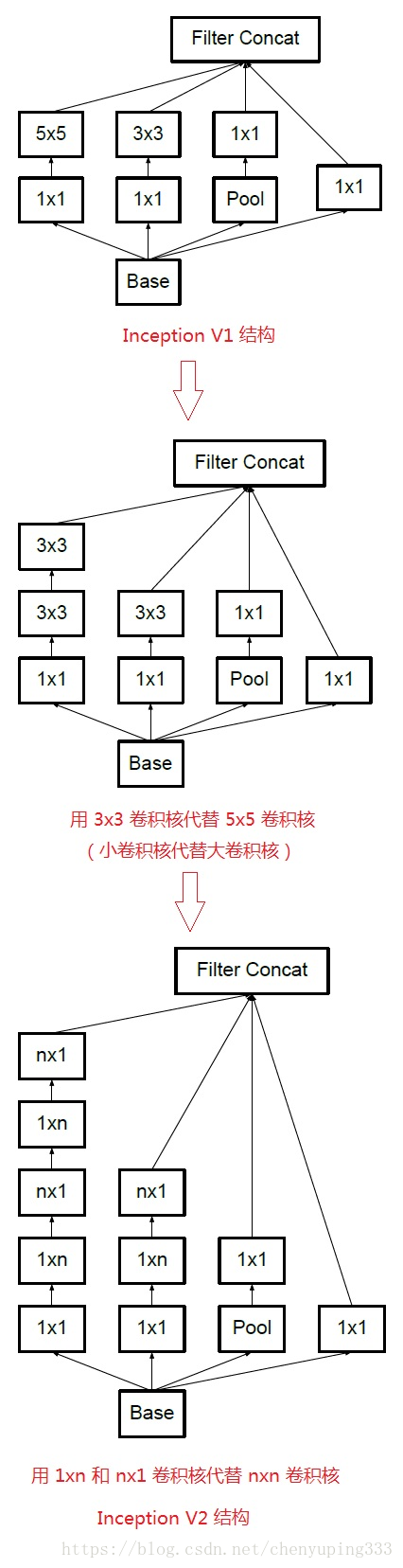

注：上表中的Figure 5指没有进化的Inception，Figure 6是指小卷积版的Inception（用3x3卷积核代替5x5卷积核），Figure 7是指不对称版的Inception（用1xn、nx1卷积核代替nxn卷积核）。

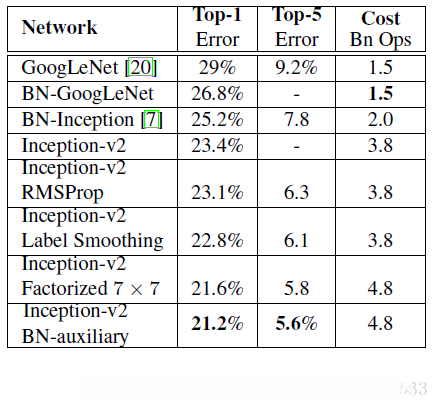

经实验，模型结果与旧的GoogleNet相比有较大提升，如下表所示：

三、Inception V3
Inception V3一个最重要的改进是分解（Factorization），将7x7分解成两个一维的卷积（1x7,7x1），3x3也是一样（1x3,3x1），这样的好处，既可以加速计算，又可以将1个卷积拆成2个卷积，使得网络深度进一步增加，增加了网络的非线性（每增加一层都要进行ReLU）。
另外，网络输入从224x224变为了299x299。

四、Inception V4

Inception V4研究了Inception模块与残差连接的结合。ResNet结构大大地加深了网络深度，还极大地提升了训练速度，同时性能也有提升（ResNet的技术原理介绍见本博客之前的文章：大话深度残差网络ResNet）。
Inception V4主要利用残差连接（Residual Connection）来改进V3结构，得到Inception-ResNet-v1，Inception-ResNet-v2，Inception-v4网络。

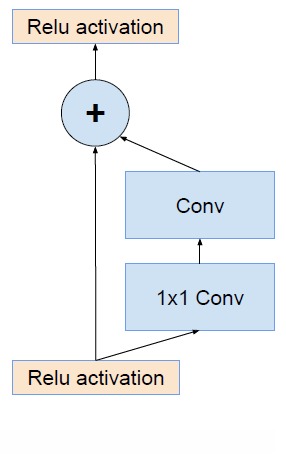

ResNet的残差结构如下：

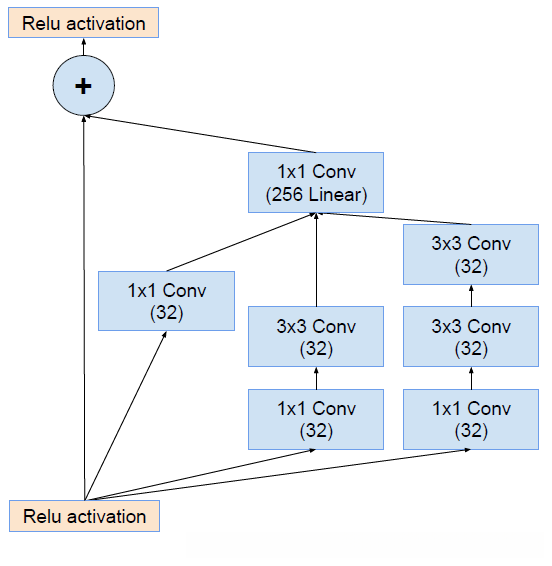

将该结构与Inception相结合，变成下图：

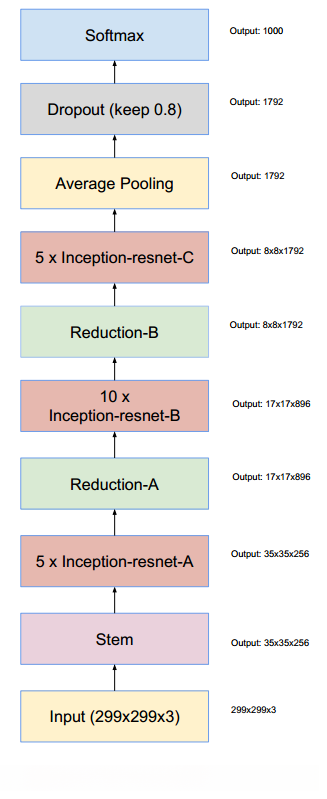

通过20个类似的模块组合，Inception-ResNet构建如下：
