笔者在 FPGA 上用到以太网，记录以下知识点，同时分享给你，希望对你有帮助，文中有什么错误的地方，请批评指正。
目录

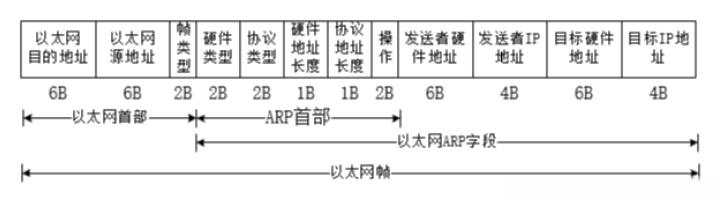

一、ARP协议在以太网中传输的帧结构如下图所示：
二、 数据包每个部分介绍：
三、ARP 请求抓包截图
一、ARP协议在以太网中传输的帧结构如下图所示：
二、 数据包每个部分介绍：
- 以太网目的地址（6Byte）：当发送 ARP 请求时此处全为1 (FF:FF:FF:FF:FF:FF)，即为广播地址。当发送 ARP 响应时，此处即为目的端 MAC 地址。
- 以太网源地址（6Byte）：发送 ARP 请求的 MAC 地址，为本机 MAC 地址。
- 帧类型（2Byte）：表示的是后面的数据类型，ARP 请求和 ARP 应答这个值为 0x0806 。
- 硬件类型（2Byte）：硬件地址不只以太网一种，是以太网类型时此值为1。
- 协议类型（2Byte）：要映射的协议地址的类型，要对IPv4地址进行映射，此值为0x0800。
- 硬件地址长度（1Byte）：即为 MAC 地址长度 6 Byte。
- 协议地址长度（1Byte）：即为 IP 地址长度 4 Byte。
- 操作（2Byte）：值为1，表示进行ARP请求；值为2，表示进行ARP应答；值为3，表示进行RARP请求；值为4，表示进行RARP应答。
- 发送者硬件地址（6Byte）：这是本机的 MAC 地址，与第二个字段相同。
- 发送者 IP 地址（4Byte）：这是本机的 IP 地址。
- 目标硬件地址（6Byte）：在发送 ARP 请求时，还不知道目的端的 MAC 地址，所以此处全为 0 ( 00:00:00:00:00:00 )。当发送 ARP 请求报文是，此处即为目的端 MAC 地址。
- 目标 IP 地址（4Byte）：目标端 IP 地址。

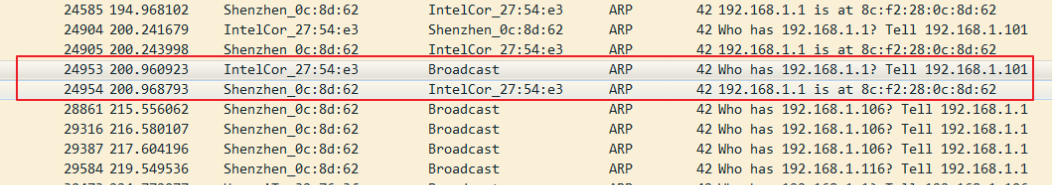

三、ARP 请求抓包截图

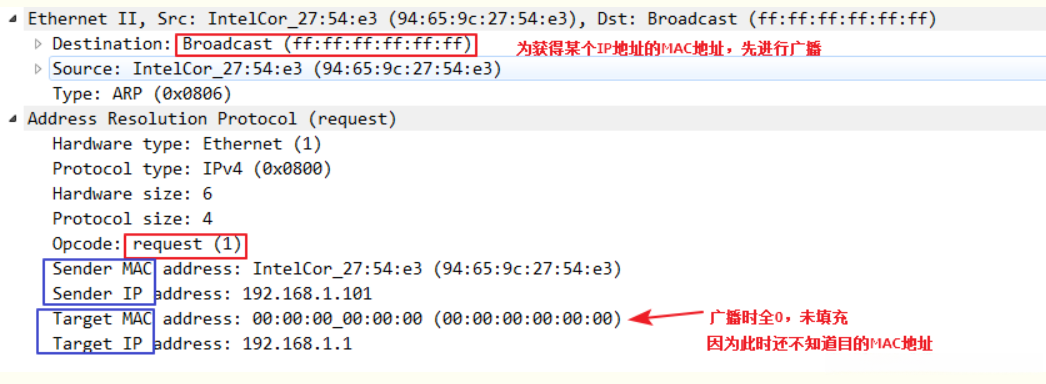

1. ARP 请求数据包结构

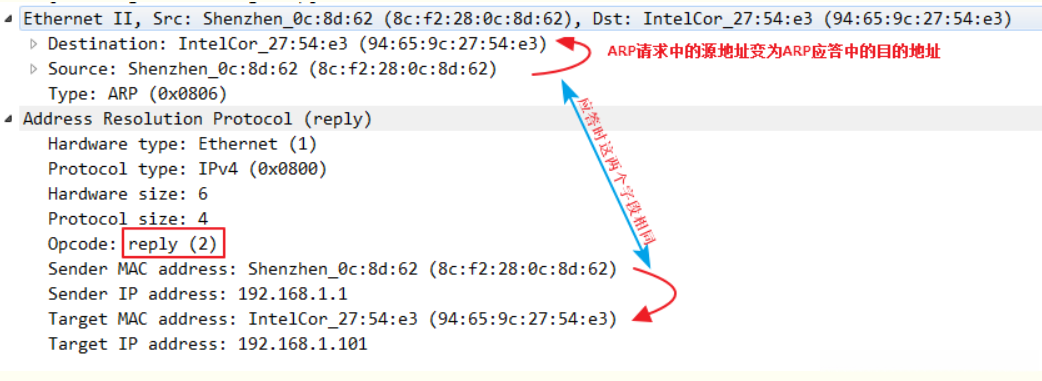

2. ARP 响应数据包结构
