梯度、散度和旋度及在图像处理中的应用(图像融合)
对于某些人来说，在面对那些无聊又复杂的数学符号时会感到十分令人不快；然而，在经历了这种痛苦之后往往会突然间感到欣喜若狂——尤其是当你真正加以利用时——你会发现它们其实非常巧妙而充满魅力。或许在这些文字中你会找到一些启发或者发现新的见解——不过这可能需要更多的时间和思考才能体会出其中的精妙所在。

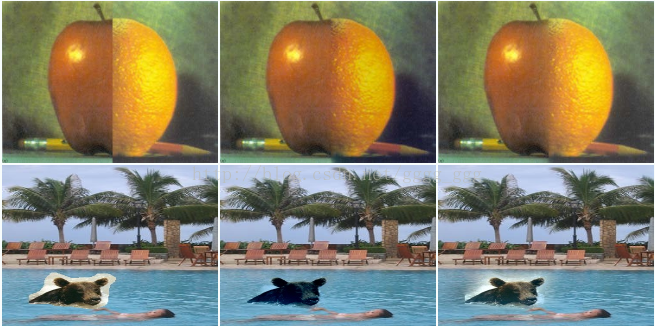

注释：图像融合效果，分别应用了不同的算法
在图像图形处理领域中应用广泛的是梯度、散度和旋度这些数学工具。例如，在解决拉普拉斯方程的过程中进行图像修复，在目标追踪等应用领域发挥重要作用。可以说它们几乎无处不在。
或许有些人会对于数学符号中的倒三角形和正三角形符号的意义及其发音感到困惑。现简单说明
△一般指拉普拉斯算子
The symbol nabla is also known as 'Del'. It represents a vector differential operator in the study of fields. This operator is utilized in the calculation of gradient, divergence, and curl in higher mathematics. Its second-order derivatives include the Laplacian operator.
继续核心内容：
梯度、散度和旋度是矢量分析中的核心概念。
可被视为矢量分析中三种偏导数计算的形式。
这里假设读者已经了解了三者的定义。
它们的符号分别记作如下：
从符号中可以获得这样的信息：
①计算梯度是对一个标量场进行的操作，其结果形成一个矢量场。其中φ被称作势函数；
计算散度则作用于一个矢量场，并得出的结果是一个标量场。这一过程与求梯度互为逆运算。
③求旋度是针对一个矢量函数，得到的还是一个矢量函数。
这些关系可以从定义式直接观察到，在向量场分析中我们能够系统地计算出梯度场与散度场之间的关系以及它们各自的性质。其中旋度运算具有可叠加性，在实际应用中我们经常需要连续施加两次旋度运算来解决特定问题。例如，在弦振动问题中经常出现一维波动方程的形式如下所示：
(1)
其中取任一实数值。
进而可以设想，在此基础上，请详细推导出该矢量函数满足其波动方程的必要条件。
进一步地，在数学物理方法中，
我们通常会遇到这样的问题：
给定一个矢量场，
如何通过其空间分布的变化率来表征其传播特性？
(2)
(3)
(4)
旋度公式较为复杂。在这里综合运用麦克斯韦电磁场理论进行深入探讨前面几个'X度'的相关内容。
I**. 梯度的散度：**
根据麦克斯韦方程有：
而
(5)
则电势的梯度的散度为
这是一个三维空间上的标量函数，常记作
(6)
称为泊松方程，而算符▽2称为拉普拉斯算符。事实上因为定义
所以有
当然，这只是一种记忆方式。
当空间内无电荷分布时，即ρ=0，则称为拉普拉斯方程
分析如下：当仅研究单一维度情况时，例如考察电荷均匀分布在无限大平行板电容器之间的（不包括极板部分）空间中的电场特性时，则可知该电场的方向唯一且大小一致，并且在这一区域内满足一维拉普拉斯方程的条件；即可知该电场符合一维拉普拉斯方程的条件
若地右侧平行板电容器的负极板接地，则该点处的电压与其到负极板的距离成正比。
II**. 散度的梯度：**
梯度散度可以从公式推导出较为复杂的表达式；然而其物理意义却十分清晰：根据麦克斯韦方程组可知，在空间某一点处电场强度矢量E的空间散度等于该点电荷体密度ρ乘以常数ε₀；随后对其求取梯度则可得到电荷体密度分布的空间变化率——这类似于向静止水面滴加一滴红色墨水时的现象：初始状态时表面红色浓度最高；随后随着时间推移底部浓度逐渐降低；最终形成一个红色浓度梯度；在重力作用下红墨水逐渐向底部扩散；最终达到完全混合的状态——而在半导体器件中由于载流子的空间分布不均匀而产生本征漂移电流。
散度梯度这一概念通常不会频繁使用的原因在于其较为复杂的计算过程，在后续内容中会利用这一概念来进行矢量恒等式的推导
III**. 梯度的旋度：**
对于梯度的旋度，直接把(2)式代入(4)式中，有
因为势函数在空间某点附近的区域通常具备二阶连续混合偏导数的存在性, 所以该处方程的结果必然是零. 由此可见, 梯度场是无旋场的一种表现形式, 并且其物理意义非常直观.
例如一个人从海拔零点开始攀登一座山峰 无论他选择陡峭山坡还是缓和路径 或者乘坐直升飞机垂直上升 不论他采用何种路径移动 重力所作功均相同 这一结论表明该力场所作之功仅取决于起始与终了位置 我们称这种力场为保守力场 其旋度处处为零 再者在地形图上标有等高线 若某区域仅有一条等高线经过则此处海拔高度明确无误地确定下来 当存在多条（至少两条）等高线交汇于一点时就意味着此处处于悬崖边缘附近 这样的区域将不具备可微性意义
IV**. 旋度的散度：**
求旋度的散度也是将(4)式代入(3)式即可。若令
(7)
则
从而
将上述三个方程相加的结果同样是零。由此可知，在这种情况下，旋度的散发等于零；这表明任何引入带有环流特性的向量子群都不会影响该向量子群自身的通流量特性；即仅凭该向量子群所具有的通性（div），就无法唯一确定整个向量子群本身；这是因为存在带有环流特性的向量子群可以叠加到这样的向量子群上而不改变其通性特性（div），而这样的向量子群恰好对应某个标量函数的空间梯变率
V**. 旋度的旋度：**
本文将重点探讨旋度及其相关性质。在该区域内无源的情况下（即ρ=0），依据麦克斯韦方程组可知：J = 0。
(8)
(9)
(10)
(11)
对(9)式两端取旋度
(12)
再将(8)式代入(12)式有
(13)
此处分析容易让人联想到式（1）。在前面部分提到过该方程属于一维波动方程。那么它与（13）式的联系又如何呢？需要注意的是计算旋度已经相当繁琐了。然而计算其旋度后再计算一次岂不更加费力？幸运的是我们能够借助一些矢量恒等式来简化运算。如前所述我们将会用到散度梯度这一概念。
(14)
当拉普拉斯算子应用于一个矢量函数时，其意义变得模糊不清。这种情况下所得结果与前面所述的几个特定运算（如梯度、散度等）均不相同。实际上其定义为
(15)
为了检验式（14），也需要计算‘旋度的旋度’；然而，在随后的过程中可以直接应用此公式。类似于第（7）式的处理方式。
则
于是
(16)
而令
(17)
两式相减有
(18)
类似地有
由于所关心的空间内是无源的，所以式(13)变成
(19)
这一方程具有重要意义，在物理学领域中它被称为三维波动方程，并由此首次证明了电磁波的存在。其各个分量展开后显得相当复杂，在实际应用中我们难以绘制一个向四周传播的完整波形图；不过幸运的是我们可以绘制一维和二维情况下的波形图，并以此深入理解其性质。某些现象虽然无法直观呈现于现实世界或图形化展示（例如高于三维空间的概念），但在数学上却可以通过精确计算得出明确结论，并具有明确物理意义——例如多维空间的存在令人不禁 marvel at the magic of mathematics and the marvel of our universe.
VI**. 几个矢量恒等式：**
在之前的内容中已经阐述了一个矢量恒等式，在此之外还有其他的几个重要恒等式。因为三个不同的‘度’分别对应着三个不同的微分运算，在某些情况下可以把∇当作一个普通的矢量来进行处理尽管如此但它并不是绝对正确的，在此有必要引起注意。
①
②
在普通三维空间中, 对于任意三个非共面矢量 ** A**, ** B**, ** C**, 我们有 ** A·(B×C)** = ** C·(A×B)** = ** B·(C×A)** 。其计算结果等于将这三个矢量平移至同一起点后所形成的平行六面体体积（或其负值）。而对于∇算子等其他微分算子的情况，则通常
但是一般有
实际上上面的矢量恒等式就是上式的扩展
上两式相减有
记忆上式的方法是记住下标的顺序是 xyz ， yzx 和 zxy 。
③
这个等式相对容易证明，但前提是要在直角坐标下。
