在推理过程中，Pyramids类方法被广泛应用于处理尺度变化问题。该方法通过提出金字塔残差模块（PRMs）——Pyramid Residual Module，以增强DCNN在尺度上的不变性（invariance in scales）。此外，该方法还采用Hourglass网络，结合conv-deconv结构，并提出了一种新的权重初始化方法，用于对multi-branch网络进行权重初始化。

• 目标：

增强 DCNNs 对于尺度变化的鲁棒性；

• 方法：

PRMs，学习卷积 filter，建立特征金字塔；

给定输入 features，PRM采用多分支网络基于不同采样率进行下采样操作，以获取不同尺度的特征；

然后，对不同尺度的特征学习卷积 filters；

再对 filtered 特征 下采样到相同分辨率，并相加不同尺度特征.

1. Stacked Hourglass Network

Hourglass 网络以 feed-forward 方式学习每个 scale 的信息.

首先，对 feature maps 下采样，bottom-up 处理；

然后，对 feature maps 进行上采样处理，采用自顶向下的方式；并结合底层特征的高分辨率信息；如图 2(b)所示。

反复进行bottom-up和top-down操作，设计一个stacked hourglass网络，在每个stack的末端引入中间监督。

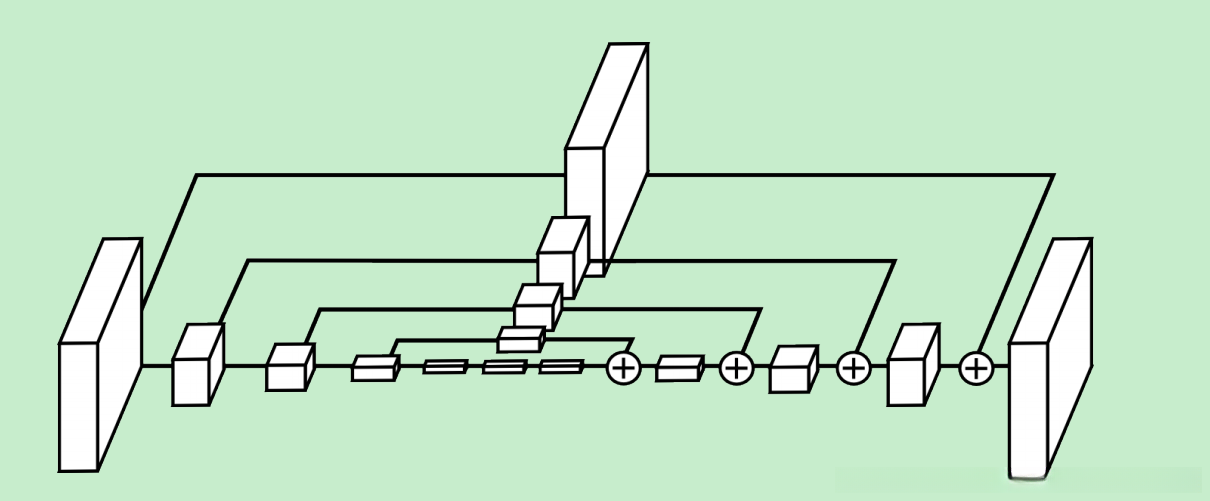

Figure 1. single “hourglass” 模块例示. 每一个 box 对应一个 residual 模块.

Residual Unit:

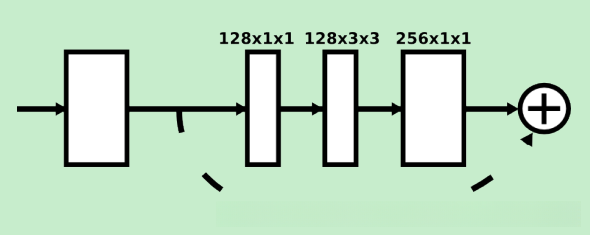

基于残差单元构建了该网络的模块结构，然而，该方法仅能提取单一尺度的视觉特征和语义信息。

Stacked Hourglass Network 训练的中间监督处理：

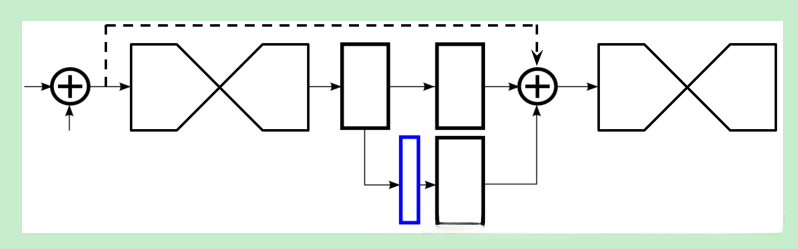

Figure 1.1 中间监督模块的处理流程。网络输出的heatmaps（以蓝色框表示）随后与训练损失进行结合。通过1×1卷积操作，将提取的heatmaps与中间特征的通道数进行对应。

2 Pyramid Residual Modules(PRMs)

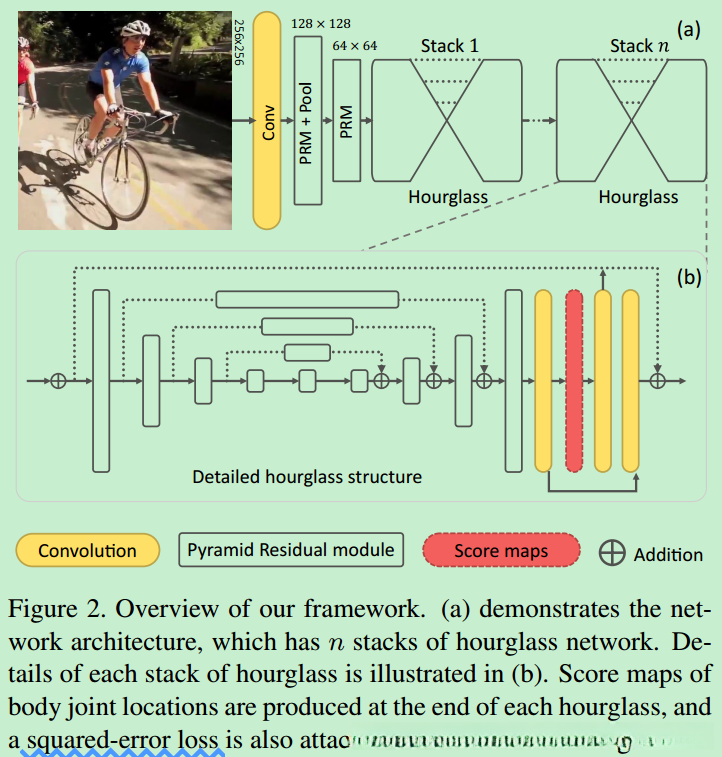

Figure 2展示了所提出的框架结构。框架分为两个主要部分：(a)展示了网络架构，包含 n 个堆叠的 hourglass 网络；(b)详细描述了每个 hourglass 网络的结构。在每层 hourglass 网络的末端，均生成了对应 joint 位置的 scoremap，并采用 squared error loss 作为损失函数进行优化。

PRM 学习输入 features 的不同分辨率的 filters.

记 \mathbf{x}^{(l)} 和 \mathbf{W}^{(l)} 分别为输入和第 l 层的 filter.

PRM 表示为：

\mathbf{x}^{(l+1)} = \mathbf{x}^{(l)} + \mathcal{P}(\mathbf{x}^{(l)}; \mathbf{W}^{(l)})

其中，符号 \mathcal{P}(\mathbf{x}^{(l)}; \mathbf{W}^{(l)}) 表示 feature pyramids，特征金字塔，其形式为：

\mathcal{P}(\mathbf{x}^{(l)}; \mathbf{W}^{(l)}) = g \left( \sum_{c=1}^{C} f_c(\mathbf{x}^{(l)}; \mathbf{w}_{f_c}^{(l)}), \mathbf{w}_{g}^{(l)} \right) + f_0(\mathbf{x}^{(l)}; \mathbf{w}_{f_0}^{(l)})

• C - pyramid 层的数量；

• f_c(\cdot) - 第 c 层 pyramid 层的变换；

• \mathbf{W}^{(l)} = \{\mathbf{w}_{f_c}^{(l)}, \mathbf{w}_{g}^{(l)} \}_{c=0}^{C} - 参数

变换的输出相加，再采用 fliter g(\cdot) 卷积.

如图3所示，PRM采用瓶颈结构设计，旨在降低计算复杂度和空间复杂度。例如，在图3中，通过卷积操作降低特征维度；随后，通过3×3卷积对下采样后的特征集提取新特征；最后，将所有新特征上采样至相同维度并进行叠加。

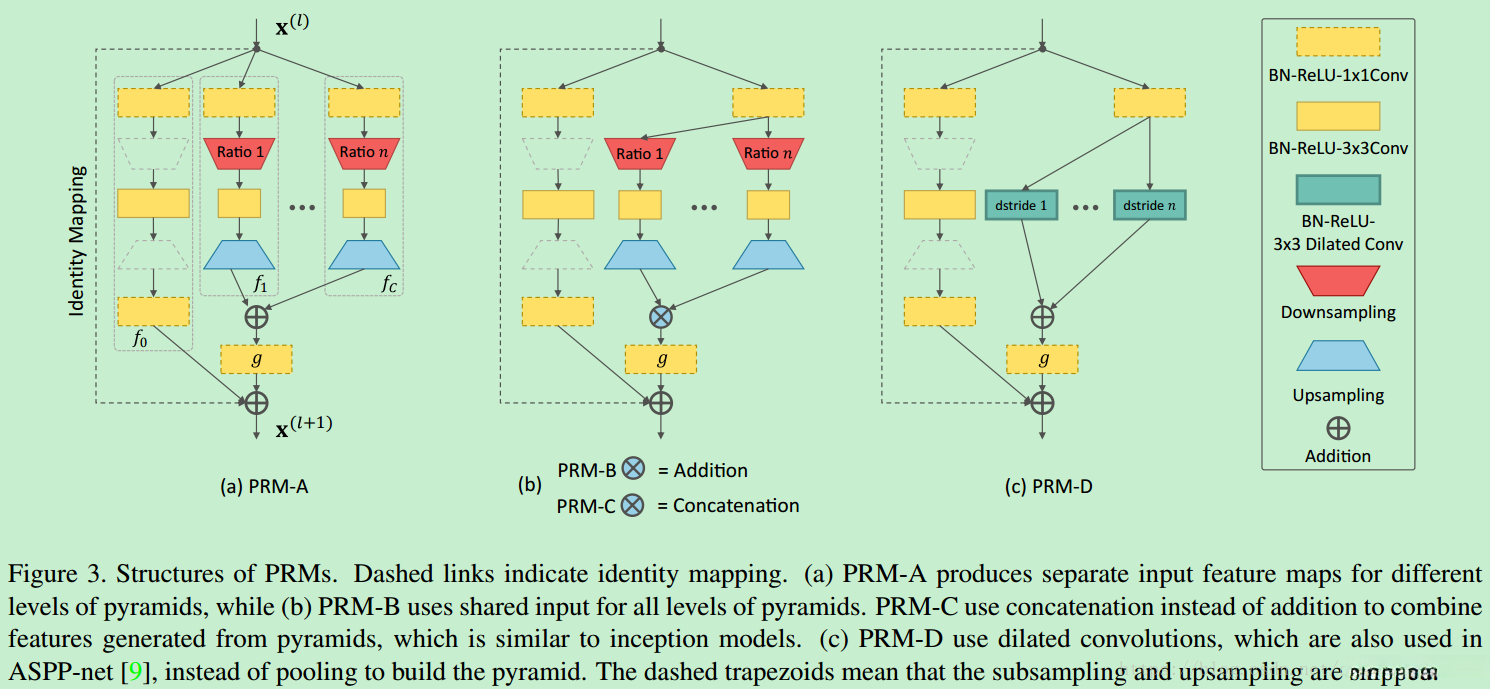

Figure 3展示了PRMs的结构示意图。图中虚线部分表示恒等映射。具体来说，(a)图中的PRM-A方法通过将输入的特征图从不同层级独立分离来构建金字塔结构；(b)图中的PRM-B方法则采用了共享输入的方式；(c)图中的PRM-C方法通过使用concatenation操作取代简单的加法，类似于inception模型的结构；(d)图中的PRM-D方法则采用了dilated卷积的方式，类似于ASPP-Net，而避免了传统的池化操作来构建金字塔结构。

2.1 生成输入特征的金字塔

通常采用 max-pooling 和 average-pooling 方法来减少 feature maps 的分辨率，以实现平移不变性。

然而，池化操作若采用整数因子至少为2，会导致feature maps的分辨率迅速下降，变得粗糙，难以有效生成金字塔结构。

在此基础上，我们应用 fractional max-pooling 来模拟传统图像金字塔的平滑化处理和降采样处理，以获得多分辨率特征图。

第 层金字塔的下采样率计算：

s_c = 2 ^{-M \frac{c}{C}}, c = 0,...,C, M \geq 1

这里 s_c \in [2^{-M}, 1] 表示相对于输入 features 的分辨率.

例如，当 c=0，输出与其输入分辨率相同.

当 M=1, c=C，输出 map 的分辨率是其输入的一半.

实验中，设置 M=1, C=4，金字塔的最小尺度得到的 map 分辨率是其输入的一半.

2.2 讨论

PRM 可以作为 CNN 结构的关键组件，应用于人体姿态估计任务、图像分类任务以及深度图像分类任务。

• Pyramid 结构的变形：

从图3(a-b)可以看出，通过max-pooling、卷积操作和上采样构建特征金字塔。

如 Figure 3(c)，PRM-D，采用 dilated convolution 来计算特征金字塔；

如图3(b)所示，PRM-C方法中，金字塔层次特征除了通过累加(summation)处理，还可以通过连接(concatenation)实现。

提供的[Code-Torch] 应该是基于 PRM-B 模型.

提供的[Code-Torch] 应该是基于 PRM-B 模型.

Figure 3b，PRM-B表现出色，但参数数量较少，计算复杂度不高.

提供的[Code-Torch] 应该是基于 PRM-B 模型.

• 权重共享：

现有方法，如HOG，对不同层级的图像金字塔结构进行学习，以构建特征金字塔。处理过程对应于共享的金字塔结构，使用不同层级的权重参数W_fc^(l)进行操作。

权重共享有效的减少了参数量.

• 复杂度

经残差单元的降维处理，该网络的残差单元的输入和输出维度从256-d降至128-d。

这里采用该 residual unit 对原始尺度分支处理.

由于低分辨率的特征包含较少的信息量，因此在本研究中，我们仅在小尺度分支区域采用少量特征通道。

例如，给定 PRM，有 5 个分支，对于小尺度分支有 28 个 feature channel.

参数和 GFLOPs 的复杂度大约只增加了 10%.

3 网络训练和推断

3.1 训练

• 采用 score maps 来表示关节点位置：

记 groundtruth 位置为 \mathbf{z} = \{ \mathbf{z} _{k=1}^{K} \}

\mathbf{z} _k = (x_k, y_k) 为图像中第 k 个关节点的位置.

groundtruth score map \mathbf{S} _k 被定义为基于均值 \mathbf{z}_k 和方差 \Sigma 的 Gaussian 分布。

\mathbf{S}_k(\mathbf{p}) \sim \mathcal{N} (\mathbf{z}_k, \Sigma)

\mathbf{p} \in R^2 -关节点位置；

- 单位矩阵 identity matrix \mathbf{I} .

该网络估计 K 个关键点的热图，S^ = { S^k }{k=1}^{K}

• Loss 函数：

每个 hourglass network stack 的末尾添加 squared error loss：

\mathcal{L} = \frac{1}{2} \sum_{n=1}^{N} \sum _{k=1}^{K} ||\mathbf{S}_k - \hat{\mathbf{S}}_k||^2

N - 样本数

​

3.2 推断

最后的 hourglass stack 模型生成的 scoremaps 中，选取最大值位置作为关键点位置 \hat{\mathbf{z}}_k。

\hat{\mathbf{z}}_k = arg max _{\mathbf{p}} \hat{\mathbf{S}}_k(\mathbf{p}), k=1,...,K

3.3 网络初始化方法

主要是提出 multi-branch 网络初始化方法.

初始化在深度网络的训练中扮演着关键角色，尤其是在像素级的 dense prediction任务中表现尤为突出。在 dense prediction任务中，全卷积网络因显存消耗较高，因而不得不采用较小的minibatch进行处理。

3.4 Output Variance Accumulation 输出方差的累积问题

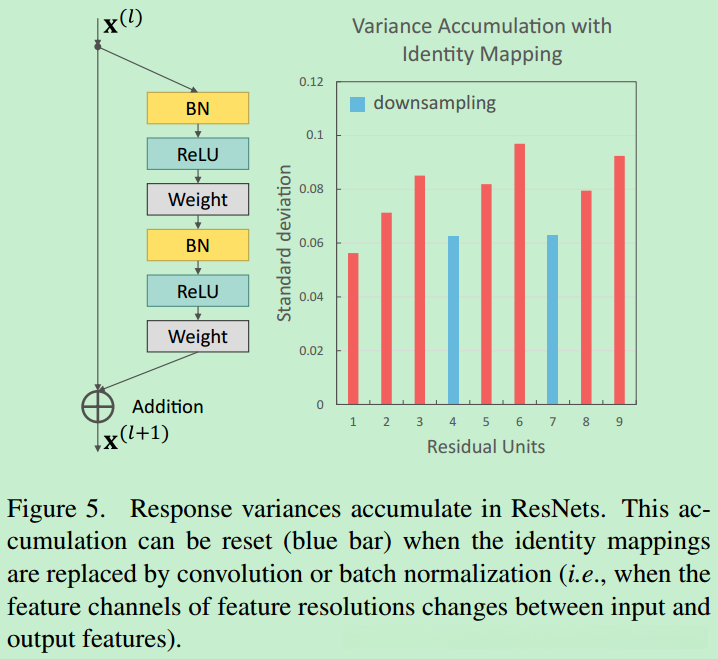

恒等映射（Identity mapping）将导致随着网络深度的增加，响应的变化趋于加剧，从而显著增加优化难度。

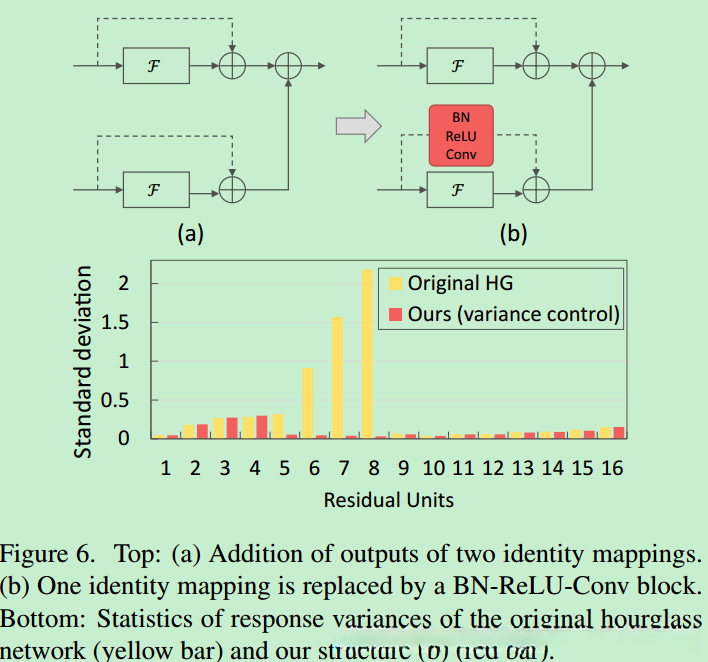

当两个残差单元的输出进行相加时，此处采用批归一化和ReLU之后接的卷积来替代恒等映射，如图6所示。

4 实现和结果

4.1 实现细节

• 输入图片根据标注的人体位置和 scale ，从 resized 图片中裁剪尺寸 256×256.

• LSP test 集：

直接采用图像中心作为人体位置，根据图片尺寸估计人体 scale；

• 训练数据增广：

scaling，rotation，flipping，color noise等；

• 采用 Torch 训练

采用的优化方法是 RMSProp，使用了 4 张 Titan X GPU 卡，每批处理 16 个样本，每张 GPU 赋予 4 张图片，经过 200 轮训练。

• 初始化学习率 7 × 10^{-4}，在 150 epoch 和 170 epoch 各减少 10×.

• Testing 对 6-scale 图像 Pyramids 并 flipping 进行.

4.2 Results

网络初始化方法对比：

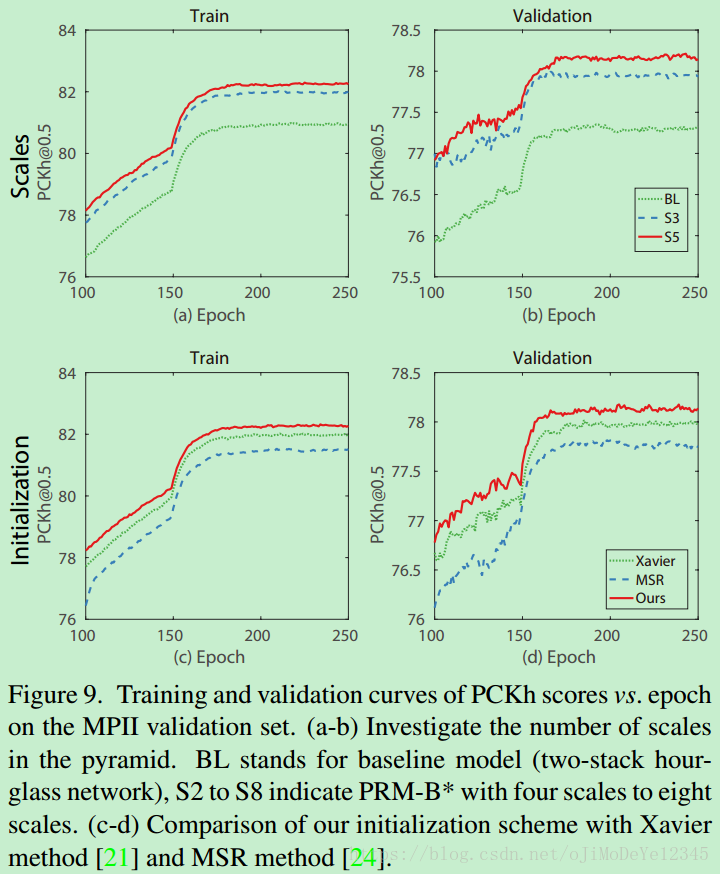

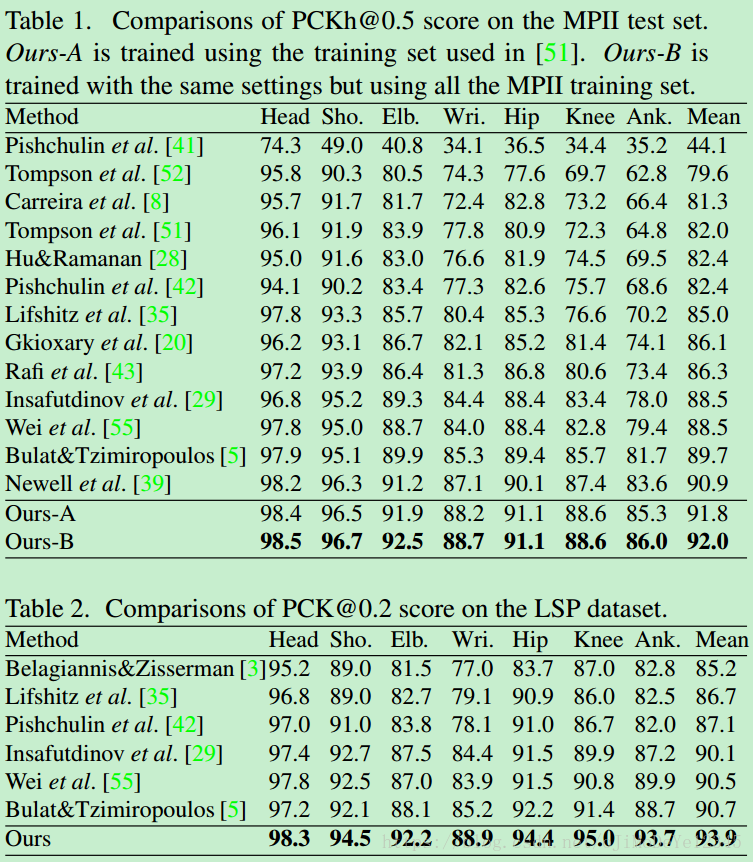

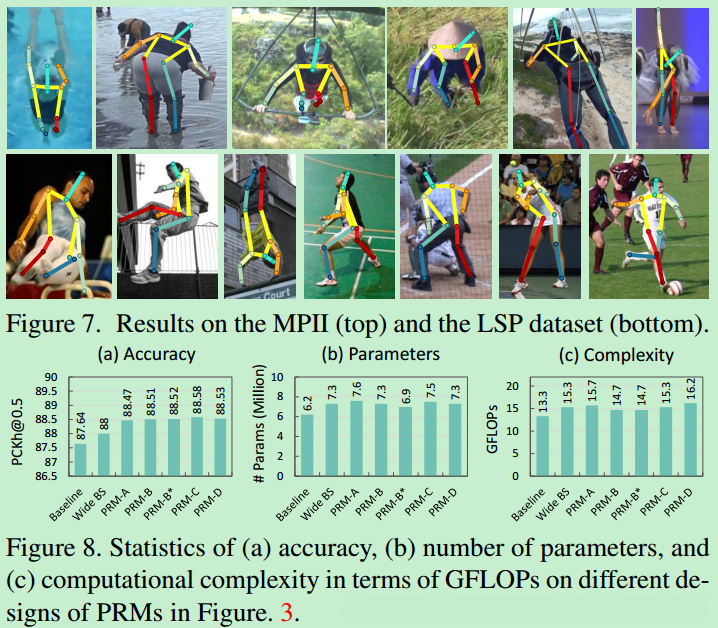

MPII 和 LSP 数据集上不同方法对比：
