系统总线
目录
系统总线
3.1 总线的概念
3.2、总线的分类
3.3、总线的结构
3.4、总线的控制
3.5 总线的仲裁
3.1 总线的概念

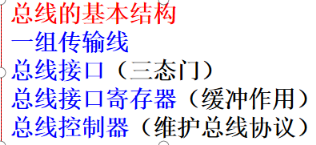

总线不仅是指一组传输线，还包括相应的总线接口和总线控制器。
分时共享是总线的主要特征。
共享：是指总线所连接的各部件都通过共享它传递信号。
分时：是指在某一时刻只允许有一个部件将信号发送上总线。
每个连接在总线上面的部件都必须具备三态门电路作为其最基本的部分
3.2、总线的分类
系统总线包括：数据总线、地址总线、控制总线和电源线。
单向总线：地址总线。
双向总线：数据总线、控制总线。
都是并行总线
3.3、总线的结构
以存储器为中心的双总线结构（当前广泛使用）
减轻了系统总线的负担
大多数计算机采用了 分层次的多总线结构 。
速度差异较大的设备分享不同速度的总线，
速度相近的设备共享同一速度总线。

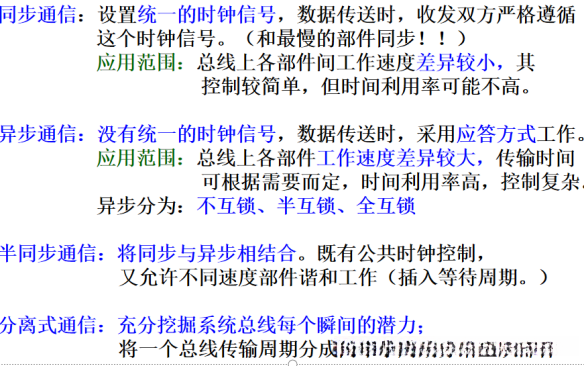

3.4、总线的控制
总线的管理主要负责解决通信双方在数据传输启动与终止方面的信息获取问题，并确保双方能够有效协调配合工作。
线传输周期（总线周期）
一次总线操作所需要的时间。（分四个阶段：申请、寻址、传输、结束）

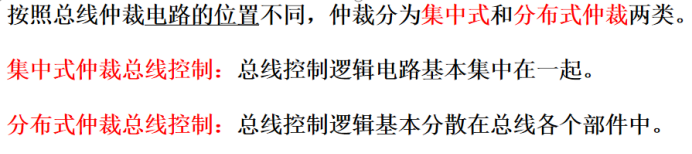

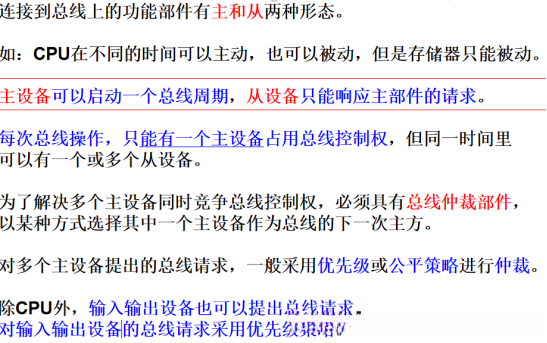

3.5 总线的仲裁

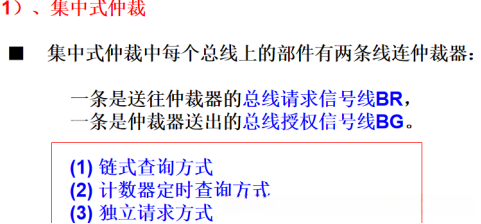

(1) 链式查询方式
距离仲裁器最近 的设备 距离 arbitration device 最近 具有最高的 优先权等级 通过 优先级 排队电路 对接口 进行 排队 和 控制 以 实现 最优 处理 策略
(2) 计数器定时查询方式
