HCIE之路-路由策略与策略路由（2）

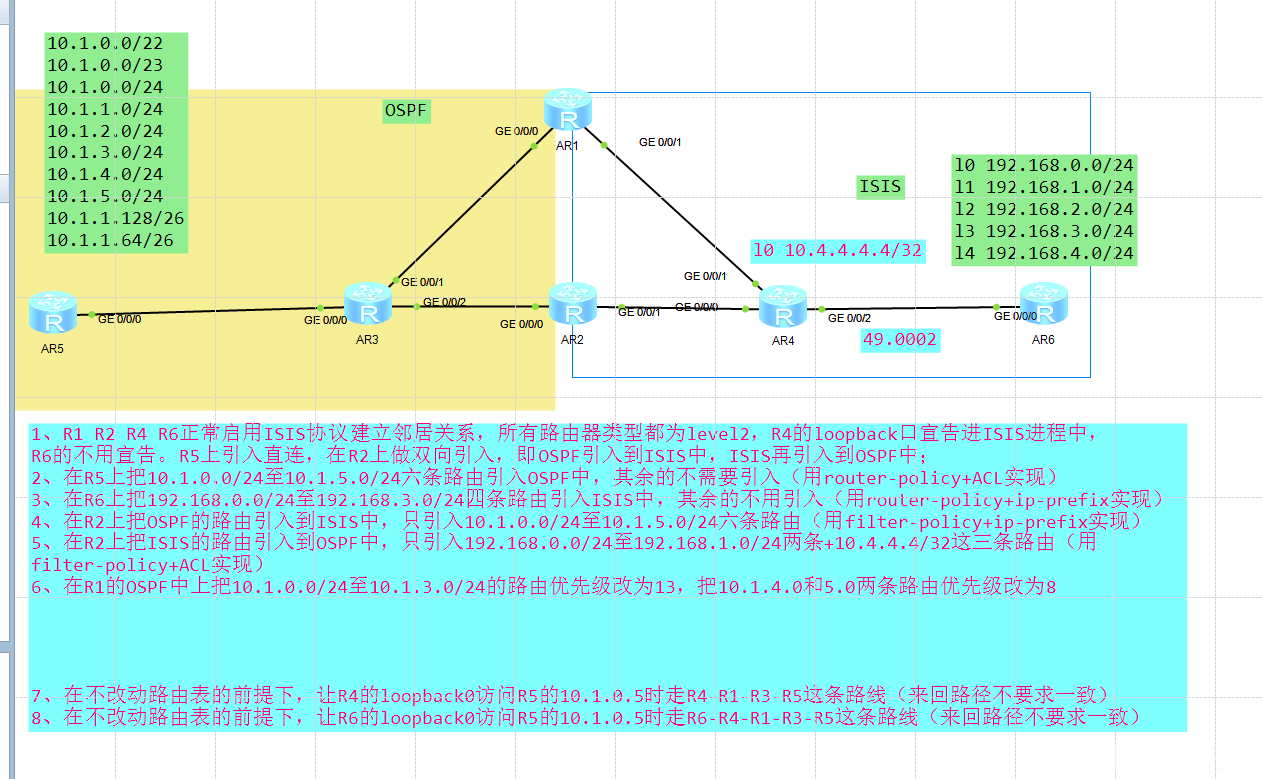

实验内容：
1、R1 R2 R4 R6正常启用ISIS协议建立邻居关系，所有路由器类型都为level2，R4的loopback口宣告进ISIS进程中，
R6的不用宣告。R5上引入直连，在R2上做双向引入，即OSPF引入到ISIS中，ISIS再引入到OSPF中；
2、在R5上把10.1.0.0/24至10.1.5.0/24六条路由引入OSPF中，其余的不需要引入（用router-policy+ACL实现）
3、在R6上把192.168.0.0/24至192.168.3.0/24四条路由引入ISIS中，其余的不用引入（用router-policy+ip-prefix实现）
4、在R2上把OSPF的路由引入到ISIS中，只引入10.1.0.0/24至10.1.5.0/24六条路由（用filter-policy+ip-prefix实现）
5、在R2上把ISIS的路由引入到OSPF中，只引入192.168.0.0/24至192.168.1.0/24两条+10.4.4.4/32这三条路由（用
filter-policy+ACL实现）
6、在R1的OSPF中上把10.1.0.0/24至10.1.3.0/24的路由优先级改为13，把10.1.4.0和5.0两条路由优先级改为8
7、基于现有固定的路由配置，在不修改默认设置的情况下，在此前提下实现如下：将使R4上的loopback接口连接到目标设备，并使其按照经过该线路（即从路由器的角度出发）依次经过Router1、Router3再到Router5进行数据转发操作；该过程中的往返通信路径无需严格对称。
8、同样地，在此前提下实现如下：将使Router6上的loopback接口连接到目标设备，并使其按照经过 Router6、Router4、Router1、Router3再到Router5这条路线进行数据转发；该过程中的往返通信路径无需严格对称。
配置ospf 与isis 接口ip地址自行规划（除图中标出地址）。
在R5ospf中引入直连路由
import-route direct在R2ospf中引入isis路由，在isis中引入ospf路由条目。
ospf
import-route isis
isis
import-route ospf在R5上配置六个默认网关地址（10.1.0.0/24至10.1.5.0/24）进入OSPF网络中，并对不需将其他默认网关地址加入OSPF配置列表的方式进行处理（采用router-policy结合ACL的技术方案）
R5:
acl 2000
rule 5 permit source 10.1.0.0 0.0.3.0
rule 10 permit source 10.1.4.0 0.0.1.0
q
route-policy xiao permit node 10
if-match acl 2000
1
ospf 1
import-route direct route-policy xiao3、将范围内的四组静态IP地址配置为isis routes部署于R6上，并对其他无需配置。
R6:
ip ip-prefix 6_l permit 192.168.0.0 22 greater-equal 24 less-equal 24
q
route-policy xiao permit node 10
if-match ip-prefix 6_l
q
isis
import-route direct route-policy xiao 4、将在R2上将OSPF网络中的路由引入到ISIS域中，并且仅限于10.1.0.0/24至10.1.5.0/24这六条路由（采用filter-policy+ip-prefix策略进行配置）
R2:
ip ip-prefix 5_l permit 10.1.0.0 22 greater-equal 24 less-equal 24
ip ip-prefix 5_l permit 10.1.4.0 23 greater-equal 24 less-equal 24
isis
filter-policy ip-prefix 5_l export在R2网络中将ISIS协议的路由导入OSPF协议网络中。
通过配置路径限制、流量控制以及访问控制列表（ACL）来实现仅允许指定范围内的 ISIS 路由被引入OSPF网络中。
具体包括：
- 从IP地址范围192\.168\.0\.0/24到192\.168\.1\.0/24导入两条路由
- 同时导入IP地址范围10\.4\.4\.4/32的第三条路由
这种做法能够有效避免潜在的安全风险并确保网络性能得到优化
R2：
rule permit source 192.168.0.0 0.0.1.0
rule permit source 10.4.4.4 0
ospf
filter-policy 2000 export6、在R1的OSPF中上把10.1.0.0/24至10.1.3.0/24的路由优先级改为13，把10.1.4.0和5.0两条路由优先级改为8
R1:
ip ip-prefix 0-3 permit 10.1.0.0 22 greater-equal 24 less-equal 24
ip ip-prefix 4-5 permit 10.1.4.0 23 greater-equal 24 less-equal 24
route-policy set-pre permit node 10
if-match ip-prefix 0-3
apply preference 13
q
route-policy set-pre permit node 20
if-match ip-prefix 4-5
apply preference 8
q
ospf
preference ase route-policy set-pre验证
在不修改路由表的情况下，
使R4的loopback接口连接到R5，
并确保其访问10.1.0.5时经过
R4-R1-R3-R5这条线路（往返路径无需保持一致性）。
R4:
acl number 3000
rule 5 permit ip source 10.4.4.4 0 destination 10.1.0.5 0
q
policy-based-route 4-5 permit node 10
if-match acl 3000
apply ip-address next-hop 10.1.14.1
q
ip local policy-based-route 4-5
在不修改路由表的情况下, 使R6的loopback0连接到设备R5, 使其通过指定路径与该设备通信, 即R6-R4-R1-R3-R5这一通路（往返通信路径无需一致）。
R4：
acl number 3001
rule 5 permit ip source 192.168.0.6 0 destination 10.1.0.5 0
traffic classifier 6-5 operator or
if-match acl 3001
traffic behavior 6-5
redirect ip-nexthop 10.1.14.1
traffic policy 6-5
classifier 6-5 behavior 6-5
