一.1 系统需求（升级）

基于系统现状调研与项目需求考察的基础上，
迫在眉睫的是建立一套完整的光伏电站运维管理体系。
这一体系应当涵盖各子系统与一体化管理平台两大核心要素。

子系统的部署及管理需求：

电站内部的关键区域必须没有监控盲区，并且每个监控点都能实时传回视频信号。这将确保主控室及监控中心对电站实施全程监控和实时监管，并且系统会自动执行摄像机的清洁维护工作。

电站内重要区域监控点具备高清监控能力，并能识别进入人员的脸像进行行为分析；在部署情况下，一旦出现异常状况（如非法闯入、徘徊逗留或人群聚集），系统将立即发出警报。

电站内应依据现场具体情况布置入侵报警系统；对于关键区域，则需安装手动报警装置，并确保监控录像能够正常生成。

l 除了在升压站电气设备楼及主控楼外还需要在电站进站大门处配置出入管理装置；除上述之外，在电站入口处还需要配置出入管理装置。

为了确保未经过认证的人员与主控室之间能够进行有效沟通和确认，在电站进站大门处安装了可视对讲设备；设备完成设置后，在...时间段内（例如：18:00至次日08:00），系统将自动启动伸缩门。

l 对针对站内关键部位的环境数据而言，在线利用传感器装置持续监测，并借助智能化调节装置自动反馈。

借助无人机系统开展电站光伏面板巡检工作，在提升电站隐患、故障定位与排查能力的同时，有效减少人员的安全隐患

一体化管理平台的需求：

l 综合安防管理平台由电站平台和集控中心平台组成；

该平台旨在全面整合电站内相关辅助系统，在实现视频监控的同时完成了入侵报警、出入口管理、环境监测等功能模块的无缝对接，并通过智能化手段实现了火灾预警与应急响应；

基于视频监控系统的建设需求，在确保各子系统之间高效联动的基础上

电站综合安防管理平台应建立一套先进且智能化的管理体系，在确保实现统一配置管理和数据共享的同时，并能实现功能间的联动配合，并全面支持业务优化工作。

集控中心综合安防管理平台需要建立完善的管理体系，并能在电站辅助系统之间实现信息共享与数据互通。通过完善的安全防护措施和高效的应急响应机制，在确保电站辅助系统能够被集中监控的同时保证其稳定运行

一.1.1 系统拓扑（升级）

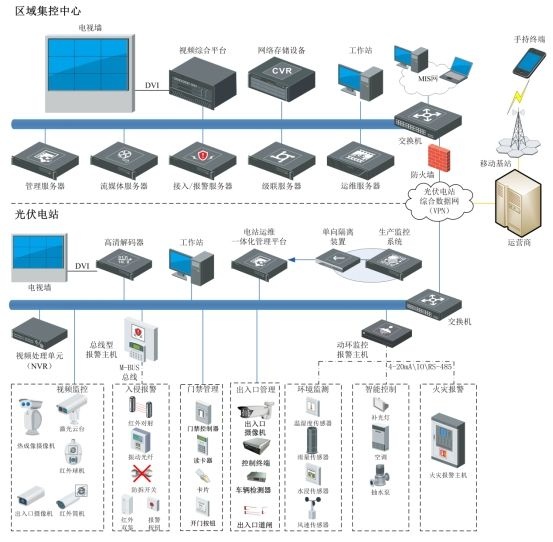

图1 光伏电站综合安防管理系统拓扑图

一.1.2 系统组成

光伏电站整体安全管理系统由站端监控系统（光伏电站）、传输网络和监控中心这三个部分之间相互关联、缺一不可的部分构成整体。

1. 站端系统

该站端系统对站内实施了视频监控等系统的集成配置。主要负责完成电站视音频和环境报警信息的采集与处理，并基于站端平台预先设置好的规则实现自动化联动。

1. 传输网络

综合安防管理系统运行在运营商公网（包括ADSL、宽带及3G/4G网络）上，并负责站端与平台之间的通信连接。当站端系统发生电站视音频或环境报警信息时，这些数据可上行传输至平台，并可供管理人员进行监控查看。

完成总部配置好的网络安全隔离装置且获得身份验证授权后，在运营商提供的3G/4G网络服务下，管理人员即可随时通过手持终端设备查看实时工作状况。

2. 中心系统

中心系统的功能包括对电站内部所有设备的监控与管理，并接收各区域提供的反馈数据。该系统为用户提供视频监控和环境报警信息查询的服务

一.1.3 系统组网

该系统基于运营商公网上运行，在必要时需向运营商申请虚拟专网（VPN）服务。该系统中的VPN功能可提供通过公网建立临时、安全通信通道的能力，并可实现数据加密传输以确保网络信息安全。此功能不仅可作为企业内网延伸的一部分，在光纤传输网络环境下还需根据实际需求合理配置带宽资源，并采取相应的安全隔离措施以保障关键业务不受威胁。

一.1 系统功能

一.1.1 基础功能

1. 实时监控

使用海康威视高端摄像设备

2. 行为分析

借助SMART摄像头，在关键区域应用智能分析技术；结合行为分析与智能追踪的方法, 实现全方位的安全监控。该系统主要能够识别并触发针对穿越警戒面, 区域入侵, 进入区域以及离开区域等行为的行为报警。

1. 车牌及车辆识别

安装于电站出入口的摄像头对驶入车辆实施监控抓拍，并识别其车牌号码及车型种类和车身颜色特征。

2. 录像存储

本系统配备有前向端与中心型式两种存贮架构配置方案。经由前向端的音频视频信号经由视频处理单元完成数据存贮作业后即可满足前向端存贮要求之需，在此基础之上提供后事调查取证所需的数据支撑。同时可部署网络型式储存装置适用于大容量多通路并行作业的中心型式存贮场景更适合于对储存资源需求较高且处理压力较大的应用环境进行适应性规划与部署。

3. 智能检索

具有SMR技术的网络视频记录器（NVR）能够根据智能检测事件进行快速检索。该设备可依据区域入侵或越界检测结果执行录像后检索。此外允许用户在回放界面内自定义智能规则实现精准视频搜索。

4. 语音功能

采用语音通讯技术的总部监控中心客户端可实现与电站主控室客户端的通信连接，并进而与位于电站大门口的可视对讲门禁主机建立通信连接。

5. 处置预案

基于不同辅助系统之间的相互关联机制，在线运行下可实现多样的视频应急方案：包括客户端与电视墙之间的联动机制、报警设备的实时回传等技术路径。从而帮助相关部门迅速识别事故地点并采取相应措施，在最短时间内将潜在的影响范围最小化。

6. 巡检预案

系统提供了一套基于可视化的巡检方案，在按照人工巡检的路径基础上将沿线各处多个预设位置纳入其中，并能在发现问题时通过截图记录并标出具体问题位置后及时通知相关管理部门。相比采用人工巡检及传统的人工纸笔记录方式进行日常巡查而言这套方案能够显著提升巡查效率和准确性达到百分之二十以上提升效果

7. 远程维护

通过平台软件支持前端设备的时间校准、重启操作、配置调整以及软件升级等基本功能。该系统提供远程访问功能,运维人员无需到现场即可优化设备的各项配置设置,从而显著提升设备维护效率。当与雨量传感器结合使用时,可实现球机自动清洁功能。

8. 系统管理

基于平台软件实现全方位的管理系统, 包含中心管理模块, 搭载Web服务功能, 具备认证与授权功能, 配备日志监控与记录系统, 提供资产信息管理系统, 采用地理信息管理系统进行地图处理, 实现多媒体数据流传输与展示系统, 接受云端控制接口支持, 提供文件存储与归档方案, 实现数据安全可靠备份机制, 运营设备远程监控及维护系统, 为无线终端提供业务推送接口, 同时具备报警响应能力以及电视墙远程控制接口. 该平台显著提升整体运营效率

一.1.2 扩展功能

1. 黑白名单

对于所有获得授权放行许可的车辆，在进入电站之前必须完成其车牌号码信息及其相关信息记录到系统官方白牌库中。当有其他车辆进入电站时，则由系统工作人员根据实-time采集到的信息对所有待检车辆的信息进行全面比对筛选工作：若发现某辆车的信息与数据库中的记录存在对应关系，则判断该车是否属于已被允许进入的范畴；如果是，则自动开启门禁设施进行放行；如果不是，则执行下一步骤：对于未经预先登记的信息，在确认后将触发相应的联动机制，并发出指令指示监控中心进行处理工作。监控中心将调取相关视频资料进行核实工作以判断是否有工作人员或者其他异常操作导致门禁被错误地开启

2. 视频质量诊断

采用轮巡检测机制进行设备状态监控，在以下几种常见状态异常情况下执行监测：包括但不限于以下几种情况：图像模糊、亮度异常（过亮或过暗）、偏色、噪声干扰（如雪花、条状或滚屏现象）、画面冻结、信号丢失以及云台控制失效。当检测到这些故障时立即触发报警机制并通知相关系统，在确保及时性的同时有效提升整个视频监控系统的运行效率和可靠性。

一.2 系统特点

一.2.1 智能：多智能技术整合应用

该系统整合了多种智能化分析手段（包括但不限于）： video behavior analysis, automatic tracking, face recognition, plate recognition, dehaze technology, video quality diagnosis, and proactive retrieval systems. 这些核心技术被应用于实时采集的 video streams and replay footage. 通过智能算法筛选出无关画面（unimportant images），从而将注意力引导至具有战略意义的画面. 智能应用实现了从被动式的全程监管转变为主动式的精准防控. 这种转变使得电站实现了：事前预警与定位异常情况的能力；事中能够快速响应并采取干预措施；事后能够全面评估与优化安全防护体系.

一.2.2 高效：各技防系统深度融合

本平台集成多种编解码设备管理系统，并覆盖存储、网络和报警等基础功能模块。针对各个子系统实施统一的监控与管理策略，并可无缝整合视频监控中心、入侵报警装置以及出入口管理系统等多个辅助业务模块。通过优化了系统的架构设计和运行机制，在提升整体效能的同时实现了更加灵活人性化的解决方案。此外该平台具备智能化应急预案能力并通过主动感知分析实现无需人员干预下的不同子系统的智能联动配合

一.2.3 安全：有效的数据安全策略

该系统建立完善的数据安全防护体系，在基于身份认证与权限控制的机制下实现用户身份验证与权限授权的严格管控。在使用过程中需严格执行访问权限控制和管理权限监督，在完成相应操作后方能进行数据存取。该系统的安全性体现在采用了多层次架构及高强度加密技术组合，在各个功能模块运行中均实现了通信通道的高度安全性保障，并结合硬盘保护装置以及RAID5冗余备份技术，在综合运用电站分布式存储方案与总部级网络存储架构的基础上完成了录像数据的安全存取需求。

一.2.4 可靠：完善的运维管理机制

平台具备覆盖多种资源类型的一站式监控与运维解决方案，并支持全方位的实时数据采集与处理能力。该平台能够整合各类关键资源节点的数据流，并通过智能化算法实现精准的状态评估与异常响应机制。通过引入先进的可视化呈现技术, 实现了从数据采集到决策支持的全流程智能化优化, 从而显著提升了运维效率并降低运行风险
