BGP路由选路及相关配置实验

BGP路由选路及相关配置实验

• 实验
• 路径选择

• • 路径属性

  • • 分类：
    • 选路原则

  • Local-Preference 在IBGP之间作用

  • as-path在EBGP之间作用（华为也可在IBGP）

  • 通过MED属性控制选路（越小越优）

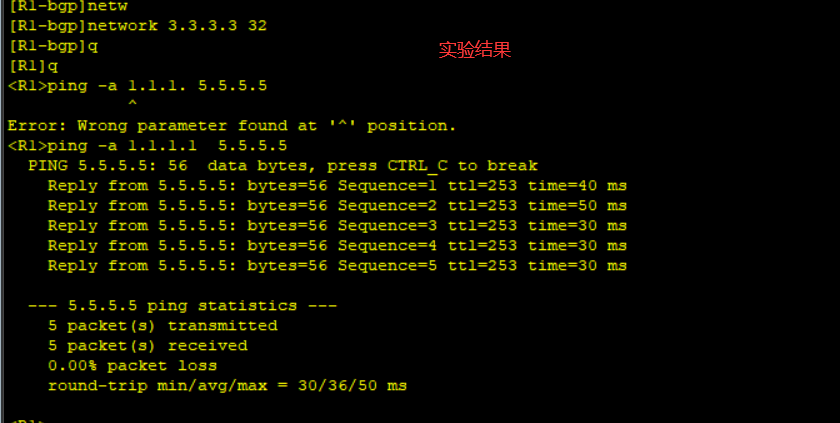

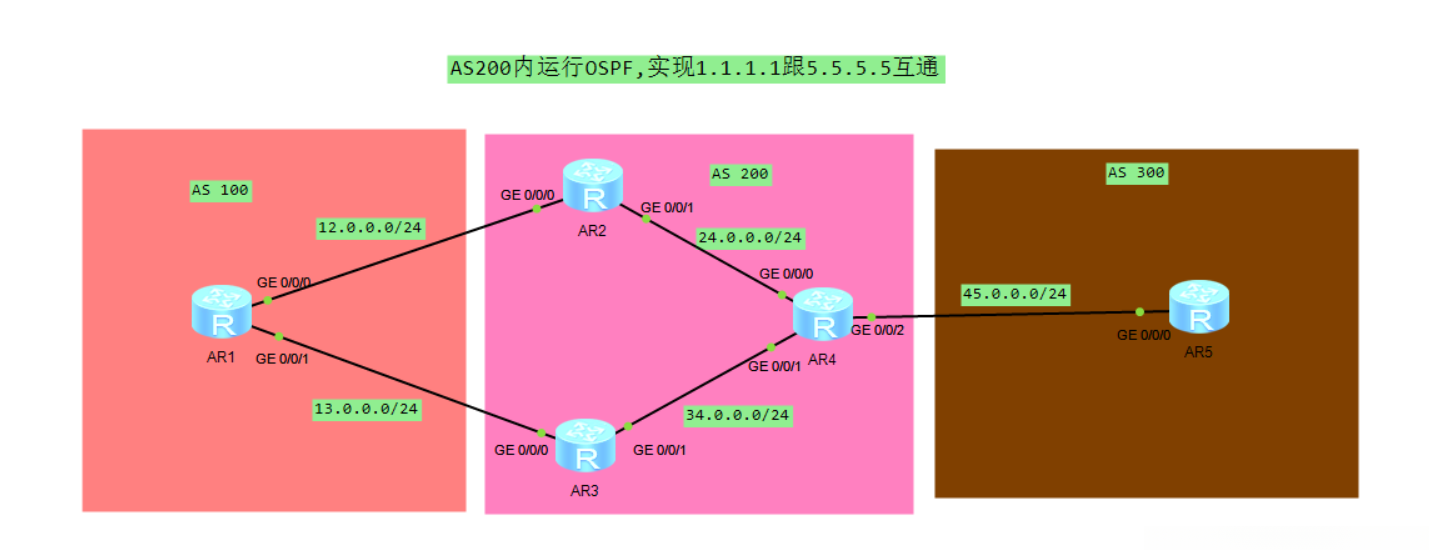

实验

路径选择

路径属性

路径属性定义：path attributes,作用类似于metric,用于度量BGP的路由优劣

分类：

公认属性	公认必遵	所有的BGP的Update消息都包含该属性	Origin/As_path/
公认属性	公认自决	该属性可选可不选，所有的BGP进程都能够识别	Local-Preference/ATOMIC_Aggregate
可选属性	可选传递	即使BGP进程不能识别该属性，也会继续传递下去	Community/Aggregator
可选属性	可选非传递	如果BGP进程不能识别该属性，可以忽略这条Update,并且不传递下去	MED/Originator_ID/Cluster_list/*pre_value

选路原则

1. 如果此路由的下一跳不可达，忽略此路由
2. Preferred-Value值数值越高越优先，华为私有属性，仅本地有意义
3. Local-Preference值最高的路由优先
4. 聚合路由优先于非聚合路由
5. 本地手动聚合路由的优先级高于本地自动聚合的路由
6. 本地通过Network命令引入的路由的优先级高于本地通过Import-route命令引入的路由
7. 本地通过Network命令引入的路由的优先级高于本地通过Import-route命令引入的路由
8. 比较Origin属性，IGP优于EGP，EGP优于Incomplete
9. 选择MED较小的路由
10. EBGP路由优于IBGP路由
11. BGP优先选择到BGP下一跳的IGP度量值最低的路径
12. 比较Cluster_list长度，短者优先
13. 比较Originator_ID（如果没有Originator_ID，则用Router_ID比较），选择数值较小的路径。
14. 比较对等体的IP地址，选择IP地址数值最小的路径。

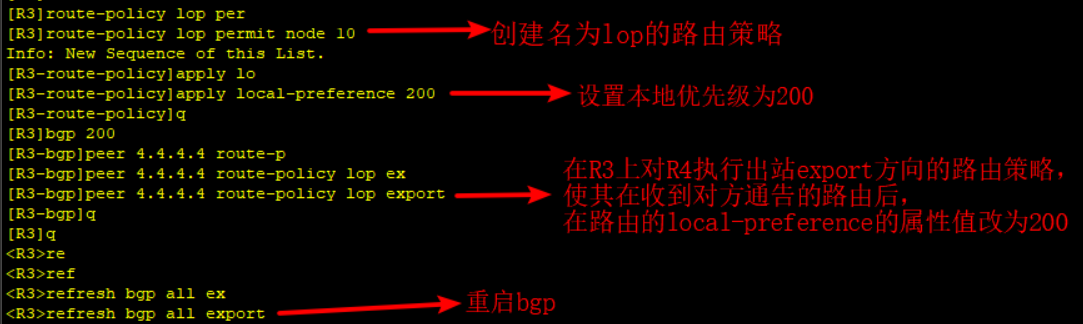

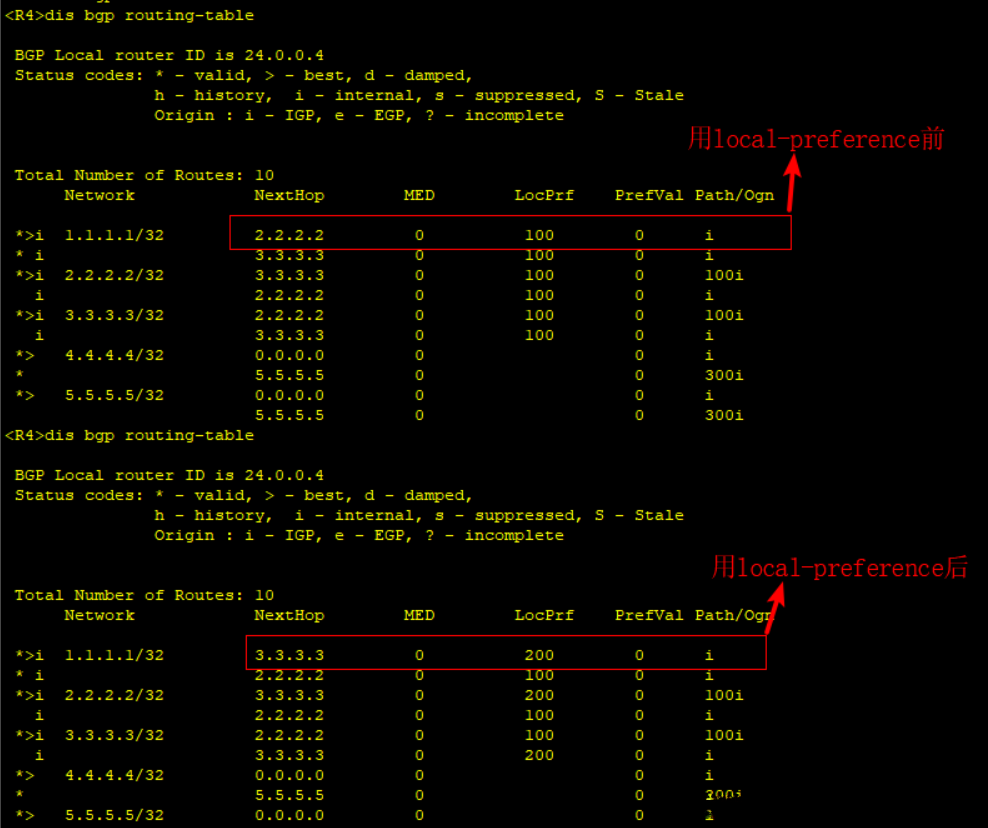

Local-Preference 在IBGP之间作用

1. 根据local-prefernce控制选路（越大越优）
2. 为公认自决属性，用于告诉AS中的路由器，哪条路径是离开AS的首选路径
3. Local_Preference属性只能在IBGP对等体间传递（除非做了策略否则Local_Preference值在IBGP对等体间传递过程中不会丢失），而不能在EBGP对等体间传递，如果在EBGP对等体间收到的路由的路径属性中携带了Local_Preference，则会触发Notifacation报文，造成会话中断;
4. 但是可以在AS边界路由器上使用Import方向的策略来修改Local_Preference属性值。也就是在收到路由之后，在本地为路由赋予Local_Preference

R3为出

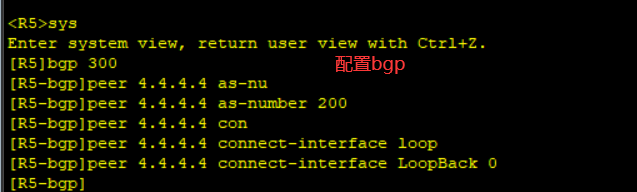

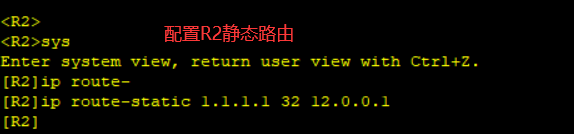

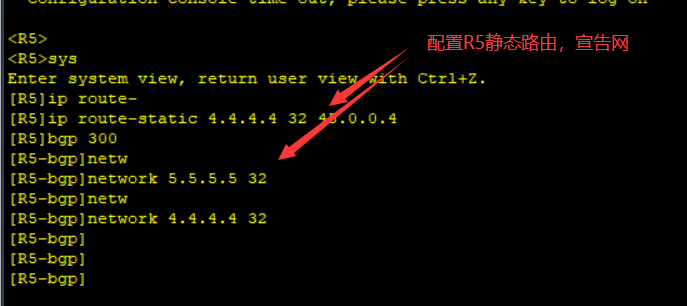

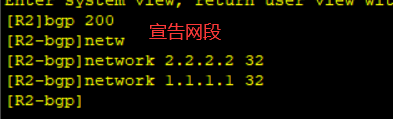

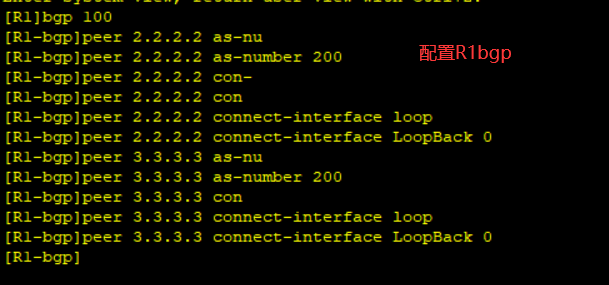

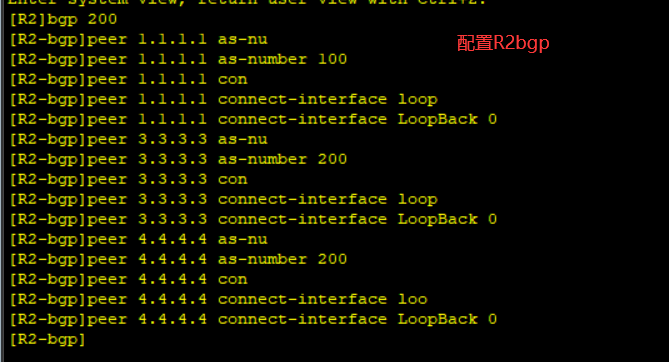

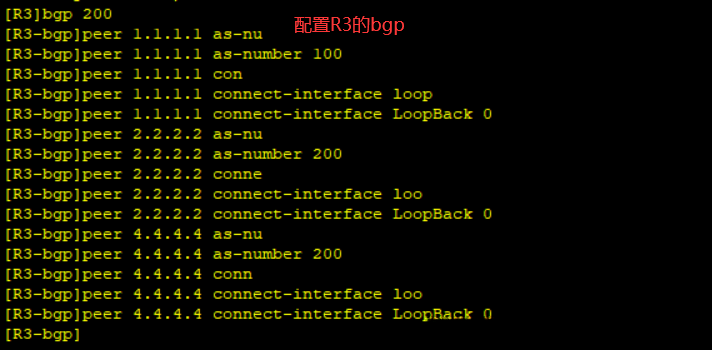

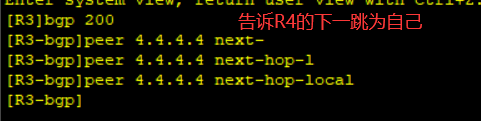

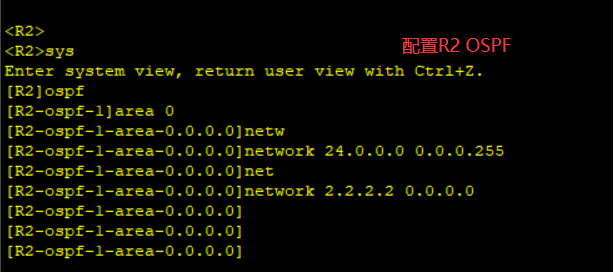

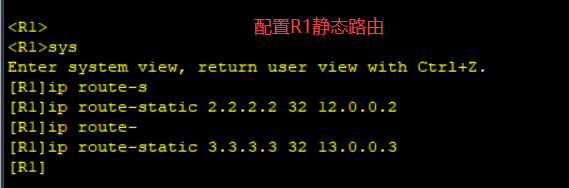

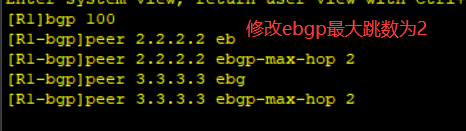

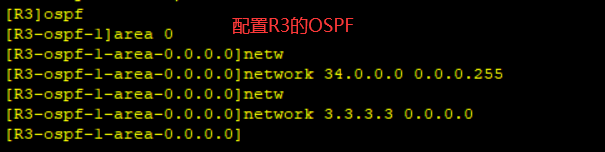

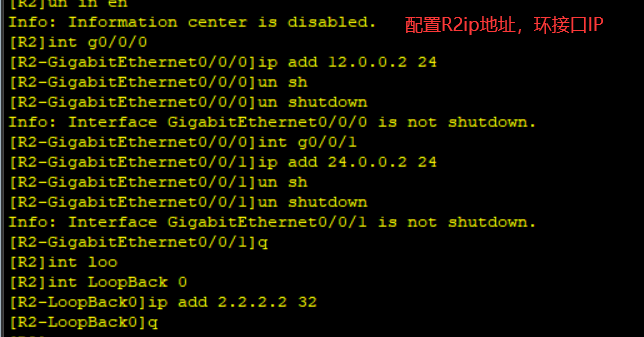

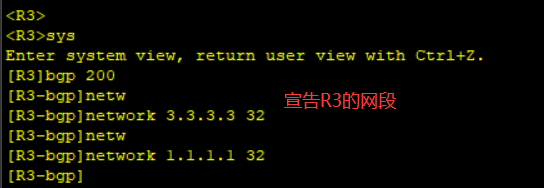

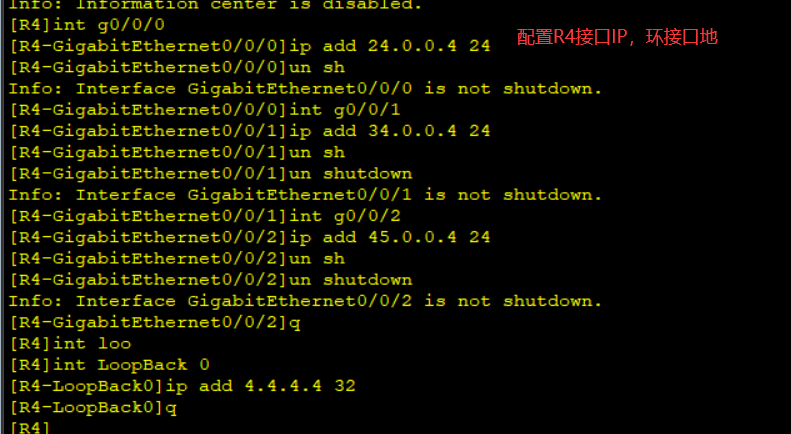

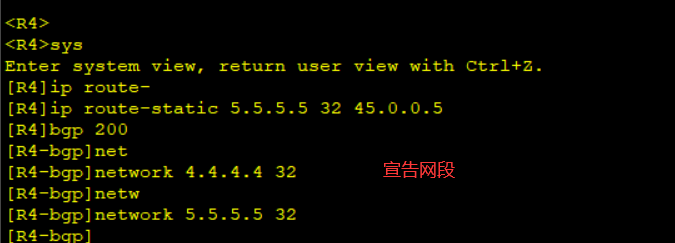

配置如下

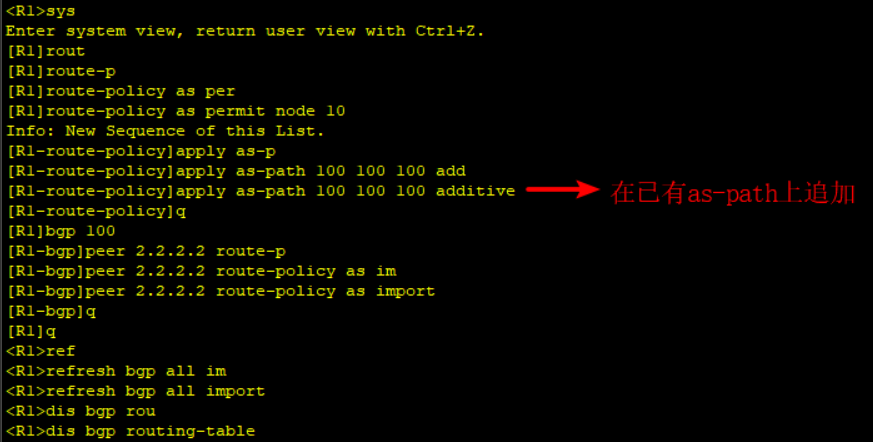

as-path在EBGP之间作用（华为也可在IBGP）

1. 使用AS-PATH属性控制选路（l列表越短越优）
2. 为公认必遵属性，是前往目标网络的路由经过的AS号列表
3. 作用：确保路由在EBGP对等体之间传递无环；另外也作为路由优选的衡量标准之一；
4. 路由在被通告给EBGP对等体时，路由器会在该路由的AS_Path中追加上本地的AS号；路由被通告给IBGP对等体时，AS-path不会发生改变

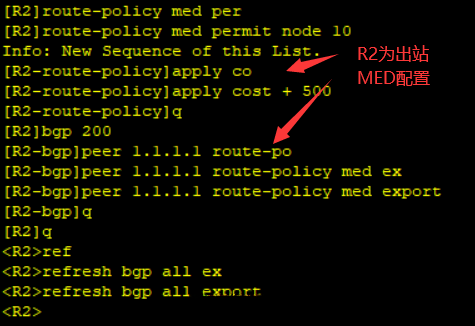

通过MED属性控制选路（越小越优）

1. 为可选非传递属性，是一种度量值
2. 一般情况下，BGP设备只比较来自同一AS（不同对等体）的路由的MED属性值。
3. 可以通过配置命令来允许BGP比较来自不同AS的路由的MED属性值。执行compare-different-as-med命令后，系统将比较来自不同AS中的对等体的路由的MED值。
