BGP实验+选路+路由策略+OSPF
发布时间
阅读量：
阅读量

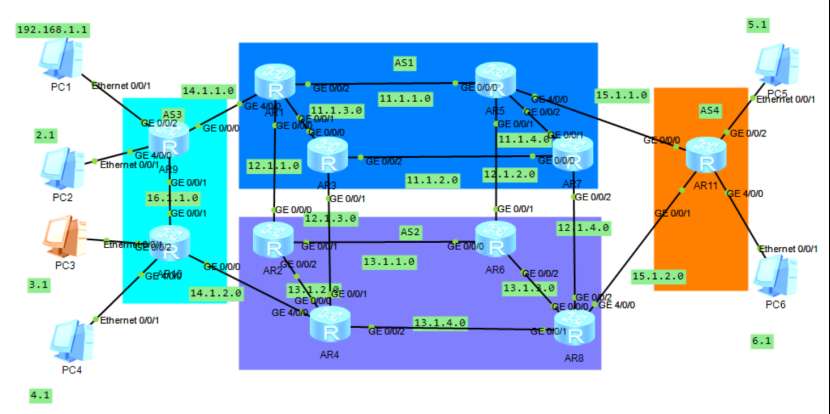

实验拓扑：
实验要求：
1.合理IP地址
采用OSPF协议进行内部网络配置，在内部网络之间创建完整的IBGP邻域关系，并在外部网络层面上实现完整的EBGP邻域连接。
当R1至R9之间的链路断开时，在这种情况下，尽管遇到了网络中断的问题，在恢复连接的过程中可能会优先考虑其他备用路径。然而，在此特定场景下，在恢复连接的过程中仍然需要确保电信网络能够通过其专用的AS1进行通信以维持数据传输的连通性。
实验过程：
1.IP的配置
以R1和R11为例

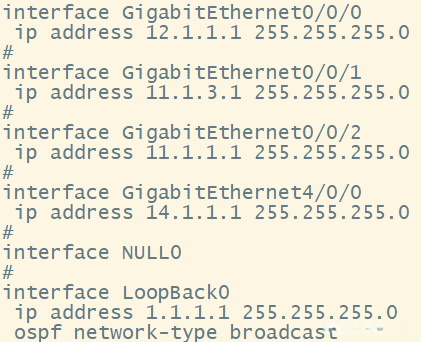

R1：

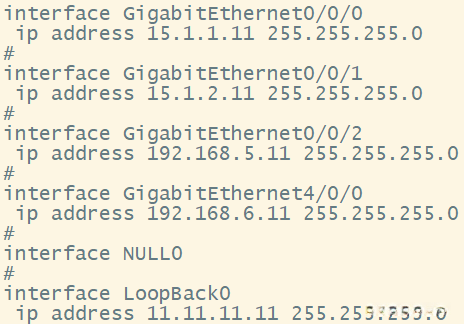

R11：
2.OSPF的配置
AS1、AS2、AS3中配置，以R1、R2、R9为例

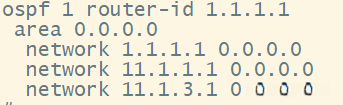

R1：

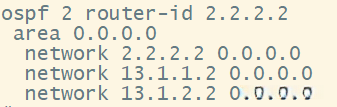

R2:
R9:

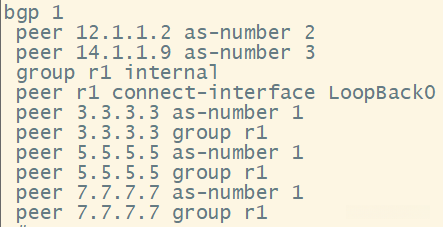

3.BGP的配置
AS1、AS2、AS3、AS4中进行BGP的配置，以R1，R2，R9，R11为例
R1：

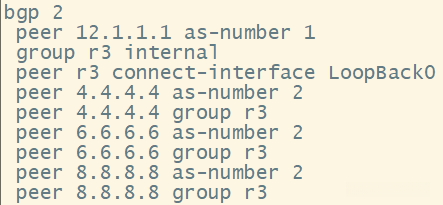

R2：
R9：
R11：
其中R9、R10、R11上进行主机的宣告
[R9]bgp 3
[R9-bgp]network 192.168.1.0
[R9-bgp]network 192.168.2.0
[R10]bgp 3
[R10-bgp]network 192.168.3.0
[R10-bgp]network 192.168.4.0
[R11]bgp 4
[R11-bgp]network 192.168.5.0
[R11-bgp]network 192.168.6.0查看R9、R10、R11的BGP路由表

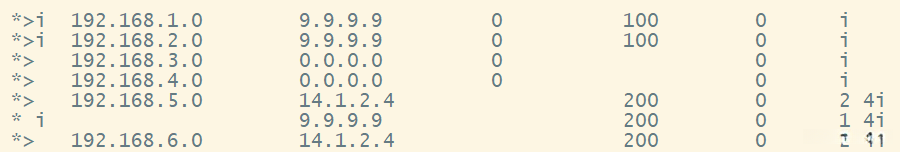

R9：
R10：

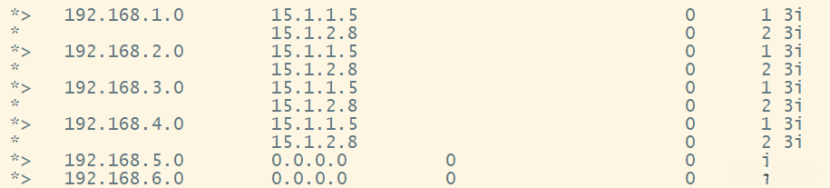

R11：

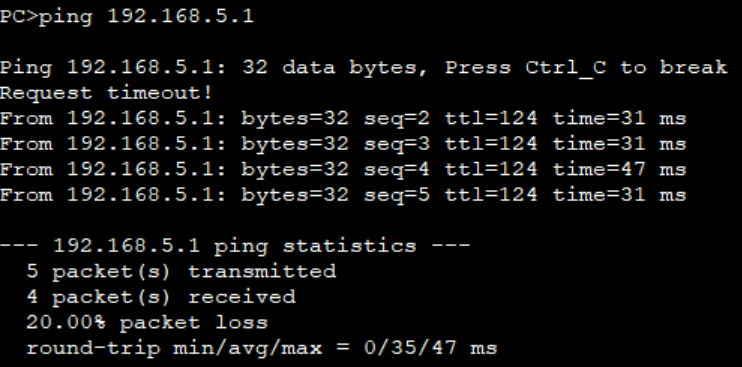

测试：PC1pingPC5
4.选路-路由策略
PC1,3,5走AS1，PC2,4,6走AS2，在R9，R10，R11上做策略

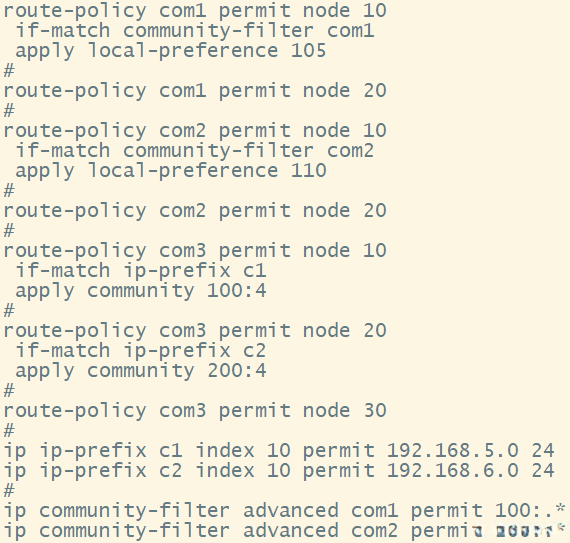

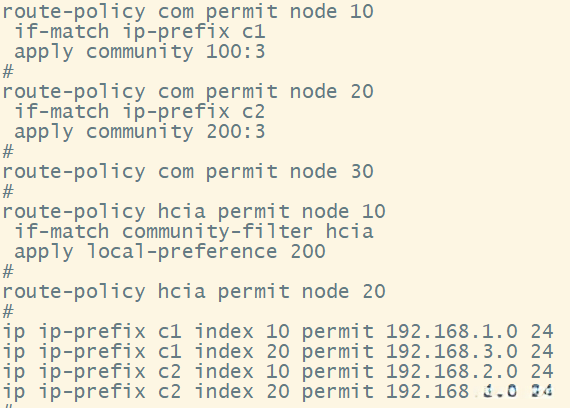

R9：

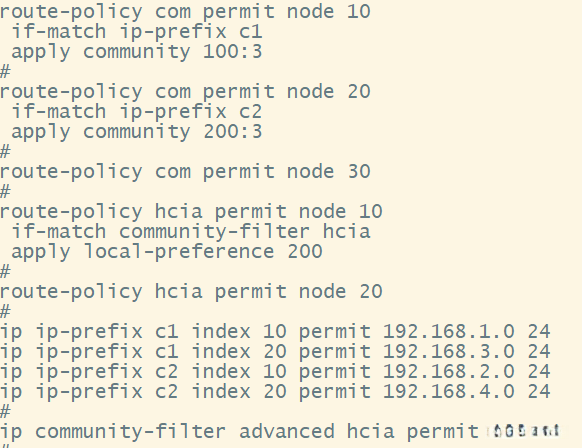

R10：
R11：

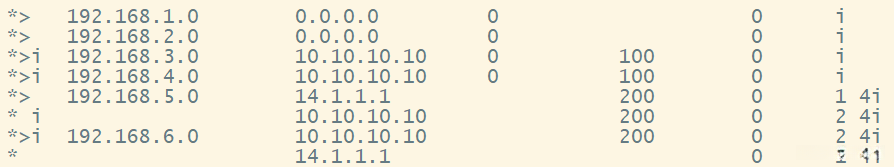

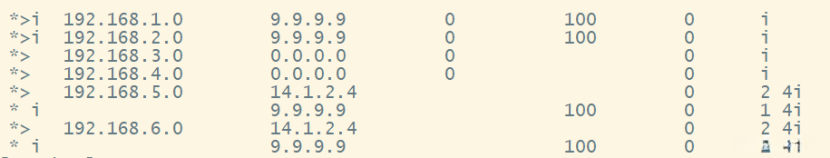

此时查看R9，R10，R11的路由表

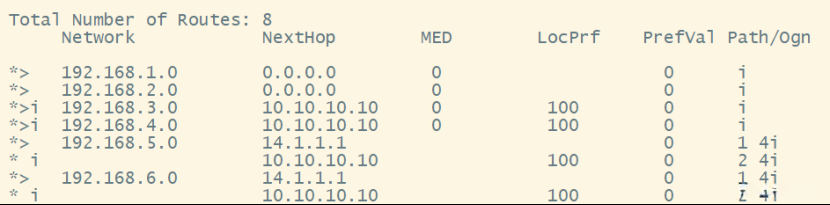

R9：
R10：

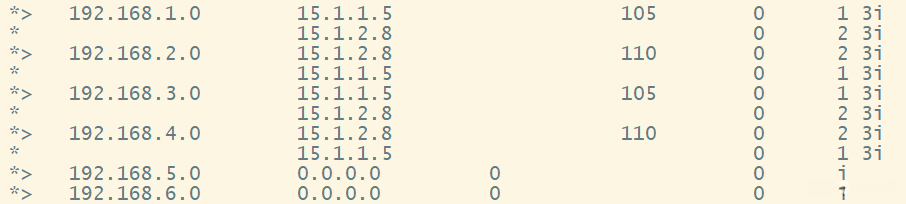

R11：
5.测试

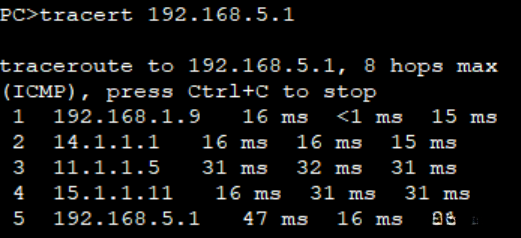

PC1访问PC5走AS1区域

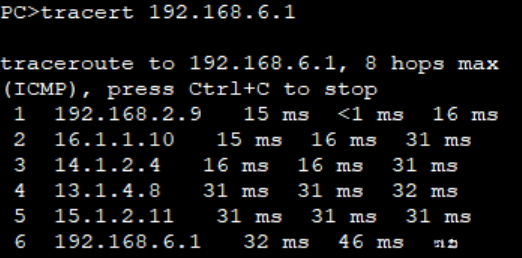

PC2访问PC6走AS2区域
