IMPERVA-WAF 升级流程及注意事项

升级前准备

1、 全系统备份（MX）

2、 设备底层的配置文件完整备份

3、设备底层配置文件关键行备份（与2中的备份一样，只是提取关键行）

4、GateWay工作状态信息

5、 Linux层工作状态

6、设备注册信息采集

7、工作参数备份

8、界面检查相关信息

升级过程

1、上传升级文档

2、安装补丁文件

3、安装完成

验证操作

1、查看版本、状态等相关信息

2、相关信息验证

3、业务验证

4、操作验证

回退方案

升级前准备

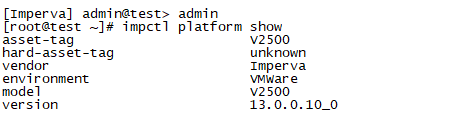

先查看设备的版本

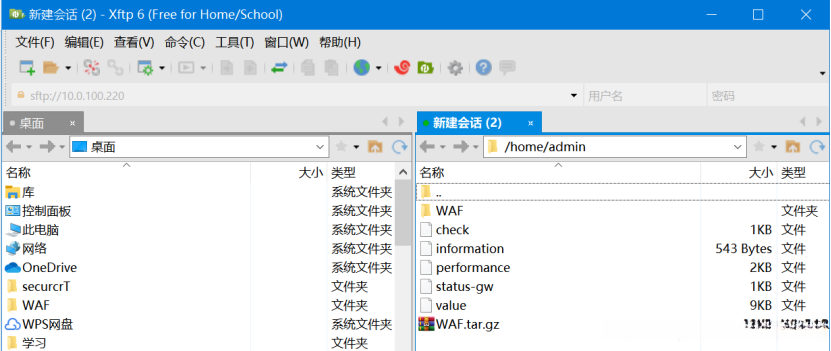

以下备份生成的文件需通过xftp传到本机进行备份保存

1. 全系统备份（MX）

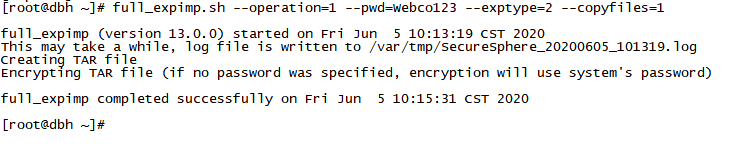

通过crt设备接入测试管理设备（192.168.1.220），配置root和密码以访问系统后，执行全系统备份操作

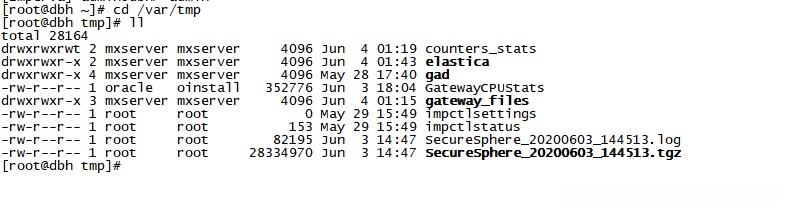

（2）完成备份后，在/var/tmp目录中生成了两份文件：其中SecureSphere_20200603_144513.log用于记录事件动态，另一份则作为备份存储。

1. 设备底层的配置文件完整备份

将底层配置文件进行直接备份并存储至指定位置；包括以下内容：sysctl.conf（系统配置），snmpd.conf（网管SNMP配置），iptables（防火墙），hades.cfg.template（网关相关的业务接口连接），以及允许root用户登录的主机IP地址。

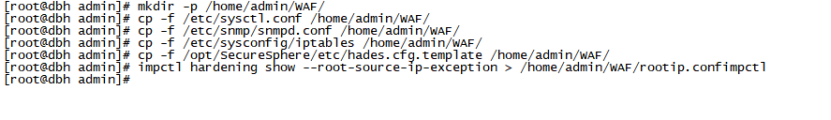

（2）创建指定目录结构 /home/admin/WAF/ ，该位置将用于存储重要数据的备份文件。建议使用 mkdir -p 命令来执行该操作。

1. 将相关文件cp到/home/admin/WAF/目录中

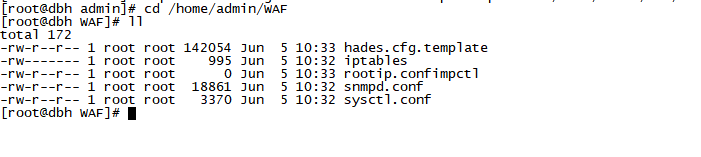

（3）进入/home/admin/WAF/，可看到如下文件

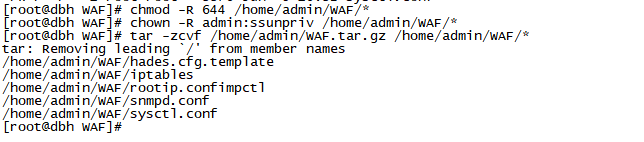

对WAF过滤后的资源进行操作时，请确保将相关的文件授予读取和写入权限，并对这些资源进行打包压缩处理。

（5）在/home/admin下可以看到WAF.tar.gz文件

3、设备底层配置文件关键行备份（与2中的备份一样，只是提取关键行）

（1）使用nl、grep等命令将信息输出到/home/admin/check文件中

（2）在/home/admin/下可以看到check文件

4、GateWay工作状态信息

需要备份的状态信息涉及以下各项：1）设备运行状态；2）平台相关信息；3）网络设备组件数据；4）网络设备以太网接口连接状况；5）网络设备以太网Bypass配置情况；6）服务器存储阵列冗余配置详细情况。

需要备份的状态信息涉及以下各项：1）设备运行状态；2）平台相关信息；3）网络设备组件数据；4）网络设备以太网接口连接状况；5）网络设备以太网Bypass配置情况；6）服务器存储阵列冗余配置详细情况。

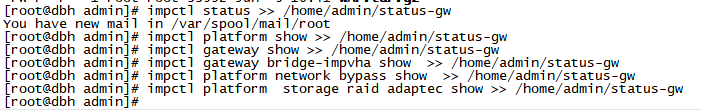

查看状态信息并输出到/home/admin/status-gw中

（2）完成后可以看到status-gw文件

1. Linux层工作状态

Linux层的状态信息被分为六个主要组成部分：第一部分为实时更新的时间戳；第二部分涵盖启动时间和负载情况；第三部分涉及网络吞吐量与连接状态；第四部分记录CPU资源使用情况；第五部分显示内存使用状况；第六部分内容则为操作记录日志。

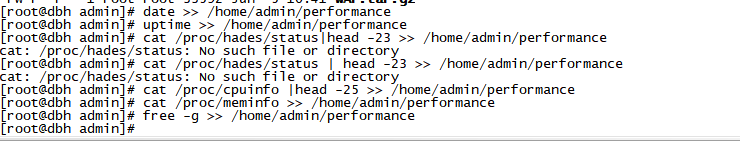

相关操作如下所示：

（2）完成后可以看到performance文件

6、设备注册信息采集

设备注册相关信息涉及用户的个人资料、网络接口配置参数以及相关服务配置参数等具体内容，请参考命令详情

echo "" >> /home/admin/information

echo "=== SECURESPHERE IDENTIFICATION ===" >> /home/admin/information

echo -n "Hostname :" >> /home/admin/information

hostname >> /home/admin/information

echo -n "MNG1 NIC IP :" >> /home/admin/information

impctl platform network interface show --show-name=management | awk -F, '{print 2}' | awk -F=''{print 2}’ >> /home/admin/information

echo -n "MNG2 NIC IP :" >> /home/admin/information

查看平台上的网络接口信息并提取名称为lan的部分

echo -n "eth0 NIC HWaddr :" >> /home/admin/information

ifconfig eth0 | awk '/HWaddr/{print $5}' >> /home/admin/information

echo -n "eth1 NIC HWaddr :" >> /home/admin/information

ifconfig eth1 | awk '/HWaddr/{print $5}' >> /home/admin/information

echo "" >> /home/admin/information

echo -n "SS IPv4 Gateway :" >> /home/admin/information

impctl platform network route show | awk -F y= '{print $2}' >> /home/admin/information

echo -n "SS DNS Server :" >> /home/admin/information

impctl platform network dns-client issue show | filter for servers | execute awk command to extract second column data >> /home/admin/information

echo -n "SS NTP Server :" >> /home/admin/information

impctl platform time show | grep server | awk '{print $2}' >> /home/admin/information

echo -n "SS Challenge :" >> /home/admin/information

使用cat工具显示指定目录下的文件内容：/opt/SecureSphere/server/SecureSphereWork.info/challenge.txt；然后使用awk脚本提取挑战信息，并将结果显示到/home/admin/information目录中。

echo "" >> /home/admin/information

echo -n "Serial Number G :" >> /home/admin/information

dmidecode -s chassis-serial-number >> /home/admin/information

echo -n "Serial Number X :" >> /home/admin/information

dmidecode -s system-serial-number >> /home/admin/information

echo -n "Asse Tag :" >> /home/admin/information

dmidecode -s chassis-asset-tag >> /home/admin/information

echo -n "SS Role :" >> /home/admin/information

impctl product show |awk '/role/ {print $2}' >> /home/admin/information

echo -n "SS Patch Level :" >> /home/admin/information

cat /opt/SecureSphere/etc/patch_level | tail -n 1 >> /home/admin/information

echo -n "SS GW Name :" >> /home/admin/information

impctl gateway show | grep name | awk '{print $2}' >> /home/admin/information

echo -n "Registered to MX:" >> /home/admin/information

显示该网络接口的路由信息后，在命令行界面中执行以下操作：搜索并列出服务器地址信息；然后使用awk脚本提取第二列数据，并将结果文件输出至/home/admin/information目录中。

echo "===================================" >> /home/admin/information

echo "" >> /home/admin/information

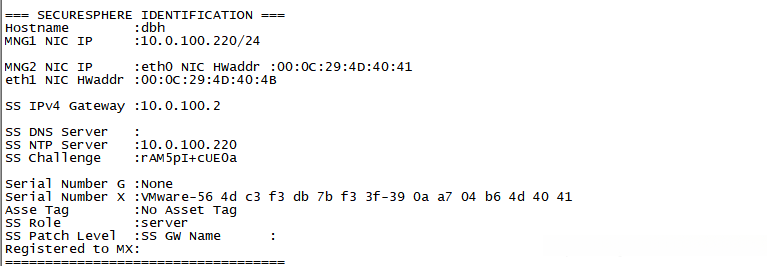

（2）执行完成后生成cat生成的information文件，可以看到如下信息：

7、工作参数备份

（1）需备份的工作参数1.CPU占用率2.内存占用3.负载情况load4.端口状态

top -n 1 |grep Cpu >> /home/admin/value

top -n 1 |grep Mem >> /home/admin/value

w >> /home/admin/value

netstat >> /home/admin/value

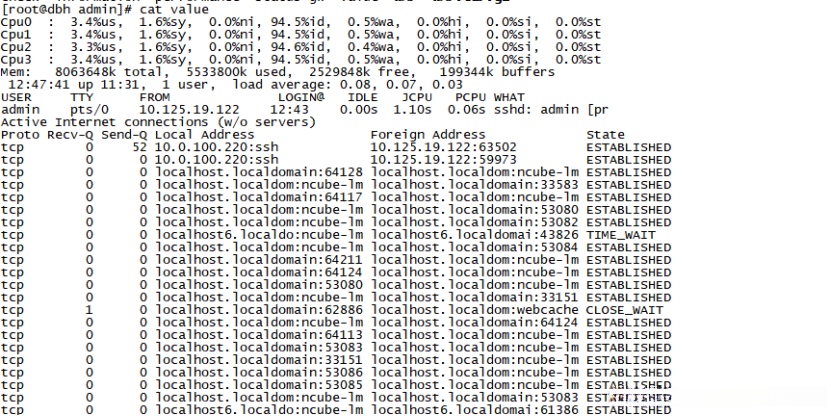

（2）命令执行完后，生成/home/admin/value文件，cat可以看到如下内容

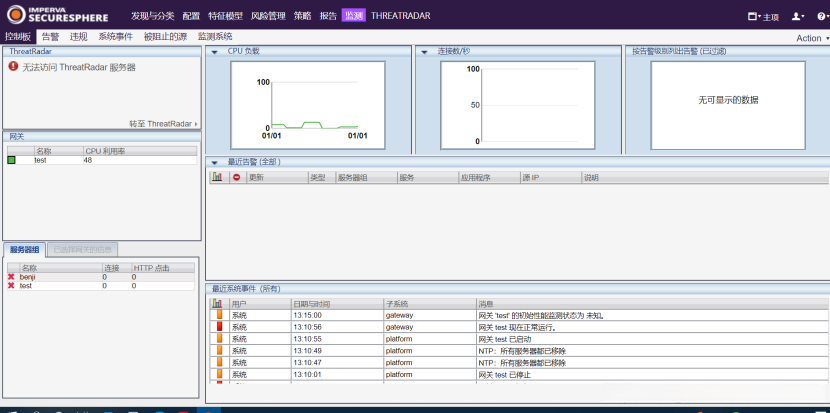

8、界面检查相关信息

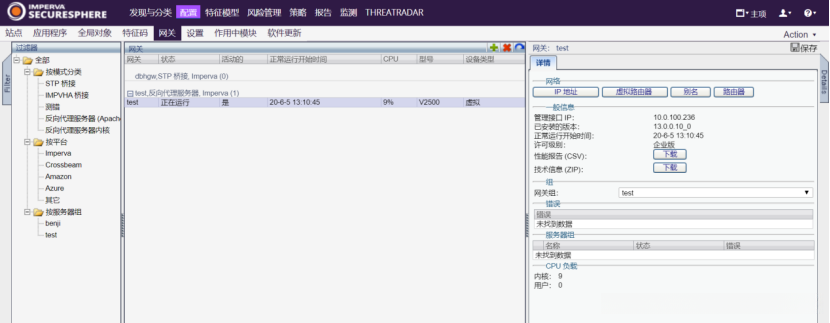

（1）网关状态

（2）面板

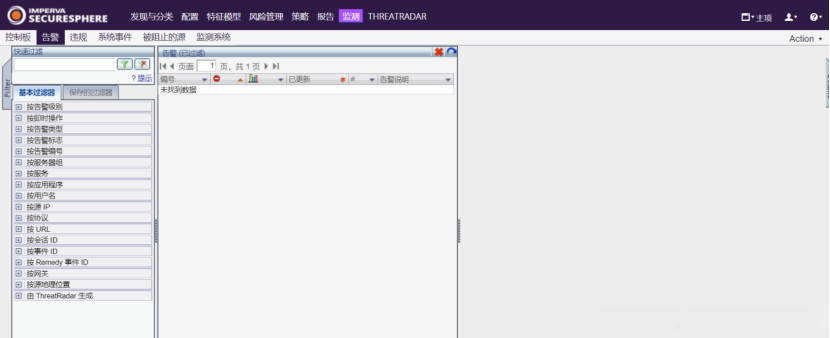

(3)告警日志

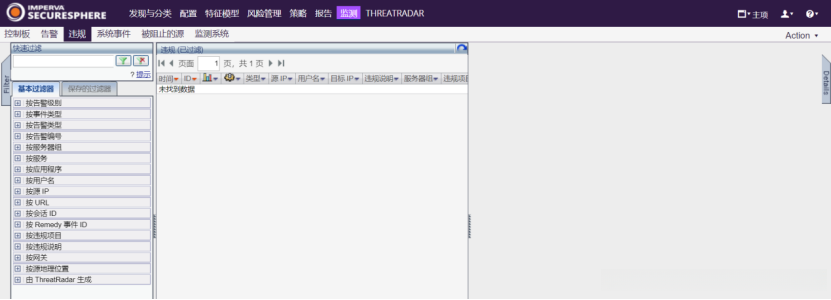

（4）违规日志

升级过程

1、上传升级文档

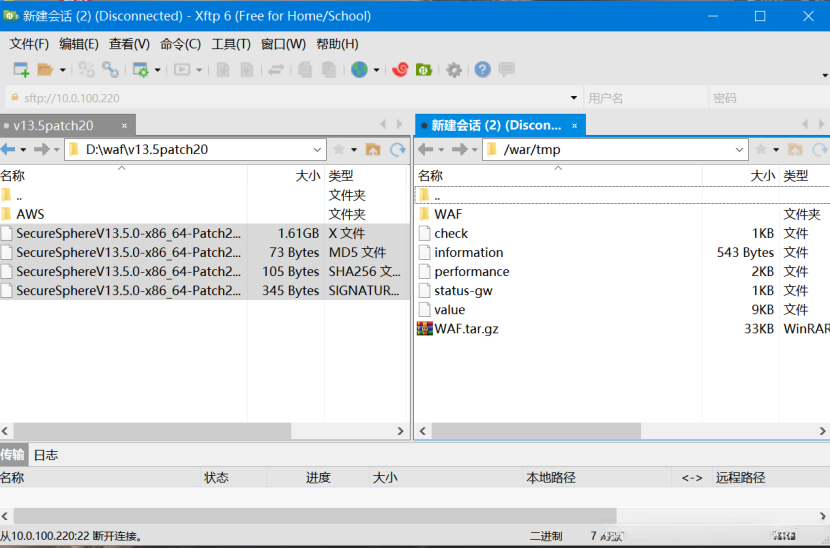

将升级所需的文件传到/var/tmp目录中

2、安装补丁文件

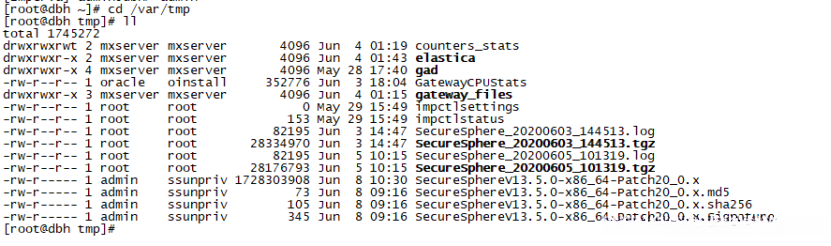

进入/var/tmp目录可以看到升级所需的文件

执行以下命令：

md5sum -c SecureSphereV13.5.0-x86_64-Patch20_0.x.md5 //验证文件的完整md5

chmod 777 SecureSphereV13.5.0-x86_64-Patch20_0.x //授予执行的权限

./ SecureSphereV13.5.0-x86_64-Patch20_0.x //执行（运行）补丁包

安装过程大概需要等待10-20分钟

3、安装完成

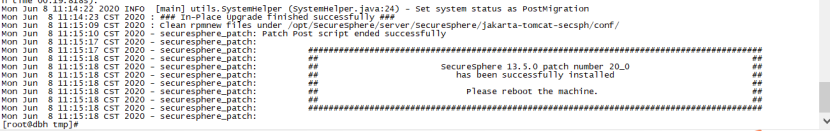

安装完成后会有如下提示

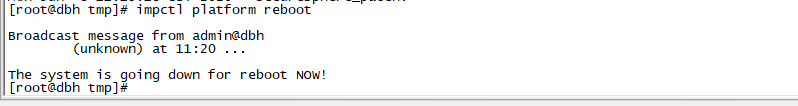

然后输入命令impctl platform reboot重启机器

请留意：当重新启动后，crt设备的连接状态可能会中断，请留意以下几点：第一，在真实环境中应确保全程使用console线进行连接；第二，在这种情况下必须切换至虚拟机以执行后续操作。

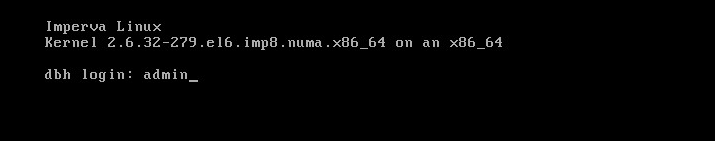

重启完成后，正常登陆系统

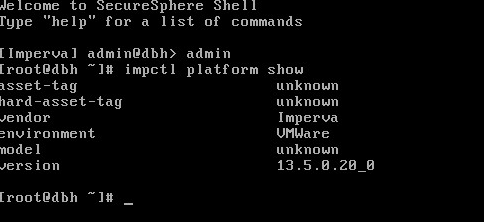

登陆后，检查补丁是否完成：impctl platform show

验证操作

1、查看版本、状态等相关信息

impctl status //查看状态

impctl platform show //查看版本、标签等信息

impctl gateway show //查看GateWay的信息

impctl gateway bridge-impvha show //查看bridge-impvha信息

impctl platform network bypass show //查看bypass的信息

impctl platform storage raid adaptec show

2、相关信息验证

通过命令行工具对升级后的WAF信息和升级前的信息进行对比分析（采用相同的方法对信息进行采集）

3、业务验证

通过当前网关设备的业务WEB界面进行访问，并确认该过程是否能够顺利接入；同时评估防御机制是否能够有效阻止潜在攻击。

4、操作验证

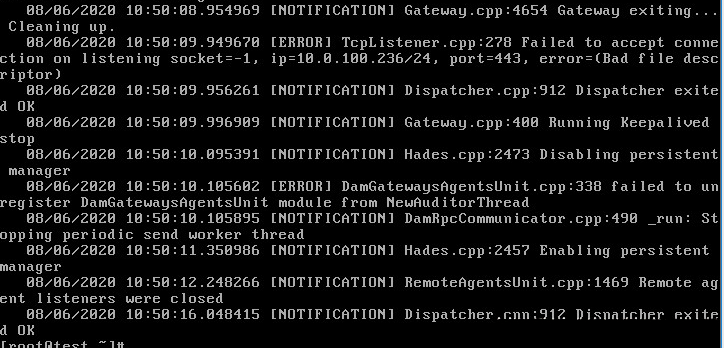

通过管理机修改配置，在网关设备上使用gwlog检查是否能正常下发

回退方案

现场值班人员进入机房，将U盘插入设备.

实施人员远程Console登陆设备，impctl platform reboot重启机器。

执行设备系统的启动将按照预设程序自动完成U盘引导配置。请根据以下步骤配置设备以实现Output to serial console（9600）的安装：...

系统将自动执行安装过程,后续操作无需人工干预. ⚠️ 安装程序会覆盖整个硬盘分区.

整个系统的升级过程预计将在30分钟左右完成。在完成安装后会显示成功提示信息。重启系统前需按照指示按键。特别提醒：请确保在操作过程中断开U盘。
