《数字信号处理教程》用Matlab实现快速傅里叶变换
发布时间
阅读量:
阅读量
目录
用fft计算连续时间周期信号的频谱
用ifft计算离散时间序列
用fft算法实现无限长序列的频谱
用fft算法计算连续时间非周期信号的频谱
用fft计算连续时间信号
一、用FFT计算连续时间周期信号的频谱
实验一:设周期信号为全部时间轴t上的xa(t)=cos(10t),试用DFT法分析频谱。
1.实验代码
%用FFT计算连续时间周期信号的频谱
clear all;clc;
for j=1:5
N=input('N=');T=0.05;n=1:N; %原始数据。
D=2*pi/(N*T); %计算分辨率。
xa=cos(10*n*T); %有限长余弦序列。
Xa=T*fftshift(fft(xa,N));Xa(1); %求x(n)的DFT,移到对称位置。
k=floor(-(N-1)/2:(N-1)/2); %对于w=0对称的萘奎斯特频率下标向量。
TITLE=sprintf('N=%i,L=%i',N,N*T); %变数值为格式控制下的字符串。
figure;
plot(k*D,abs(Xa));
xlabel('\omega');ylabel('|X(j\omega)|');
title(TITLE);
grid on; %N=100,200,800,1200分别执行。
end
%第五次用来清除所有生成的图形,此时N随便输入一个值即可
close all;
2.实验结果

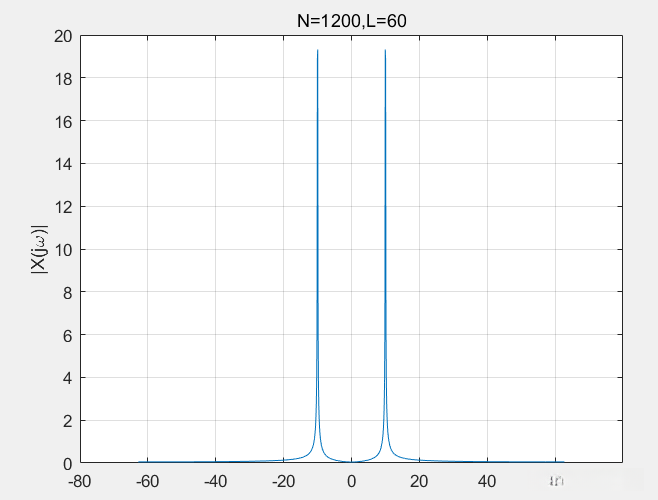

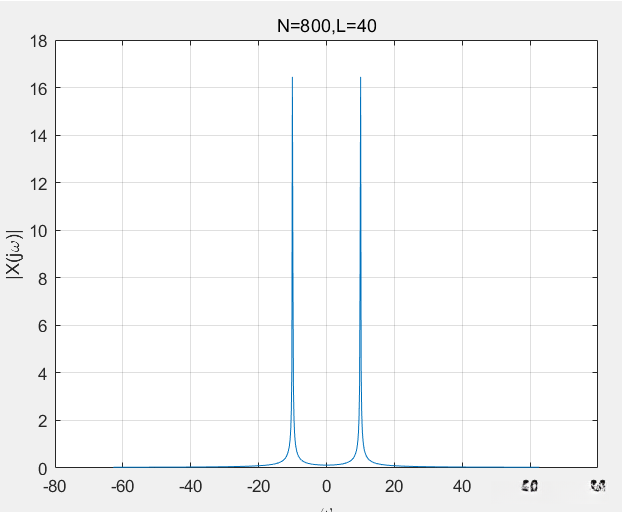

N分别输入值为100,200,800,1200,得到的结果如下图。




实验二:计算周期序列 x n _=_1,0≤n≤40,5≤n≤N-1=9
的DFS,并作图。
1.实验代码
%用FFT计算连续周期序列的DFS并作图
clear all;close all;clc;
x=[ones(1,5),zeros(1,5)];
N1=10;N=length(x);m=3; %取第三个周期画图。
nx=0:m*N-1;
xn=x(mod(nx,N)+1); %形成周期序列。
k=[0:29]+eps;
Xk=exp(-j*2*pi*k/5).*sin(pi*k/2).\sin(pi*k/10);
magXk=abs(Xk);
angXk=angle(Xk).*180./pi;
figure;
m1=4;m2=1;
subplot(m1,m2,1);stem(xn,'m.','markersize',10);
ylabel('x(n)');
subplot(m1,m2,2);stem(k,magXk,'rP','markersize',5);
ylabel('|X10(k)|');
subplot(m1,m2,3);stem(k,angXk,'b*','markersize',5);
ylabel('|X10(k)|');
subplot(m1,m2,4);stem(k,angXk,'kx','markersize',5);
xlabel('k');ylabel('argX10(k)');

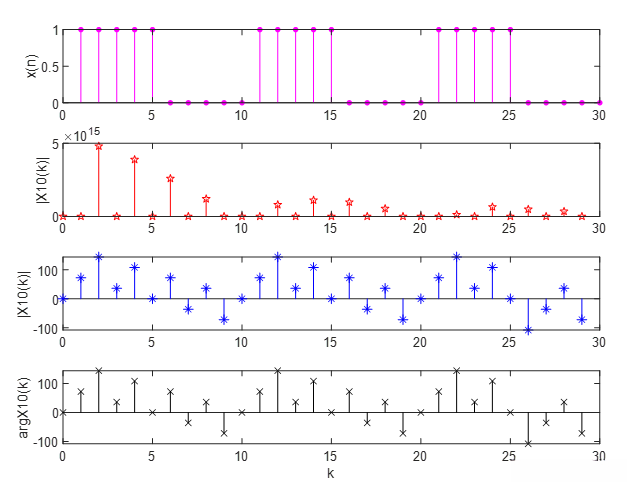

2.实验结果

二、用IFFT计算离散时间序列

1.实验代码
由于X(ejω)是由ω作变量,则可令T=1,且必须将ω在[0,2π]间分成N等分。Matlab程序如下:
%用FFT计算序列的IDTFT
clear all;close all;clc;
T=1;c=[4,8]; %假设两种N值
for i=1:2 %做两次循环
N=c(i);D=2*pi/N; %取N,并求模拟频率分辨率。
kl=floor(-(N-1)/2:-1/2); %负频率下标向量。
kh=floor(0:(N-1)/2); %正频率下标向量。
w=[kh,kl]*D; %将负频率移到正频率的右方。
X=3+exp(-j*w)-2*exp(-j*3*w)+exp(-j*4*w); %按新的频率排序,输入数字频率。
x=ifft(X); %求IFFT
m1=1;m2=2;
subplot(m1,m2,i);stem(T*[0:N-1],x,'rp','markersize',8);
grid on;
xlabel('n');ylabel('x(n)');
str=['N=',num2str(N)];
title(str);
end

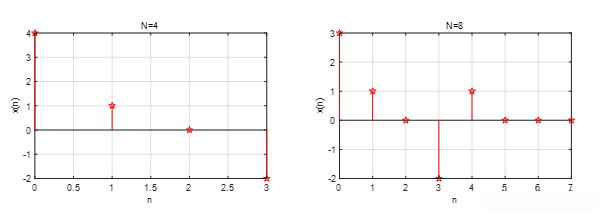

2.实验结果

三、FFT算法实现无限长序列的频谱
x(n)=0.5^n*u(n),求无限长序列的频谱。若需时域加倍长截断前后,同一频率处频谱的最大相对误差不大于0.5%,试求截断长度为多少,画出其频谱。设抽样间隔为T=0.4。
1.实验代码
%计算无限长序列的频谱
close all;clear all;clc;
T=0.4;
r=1;
beta=5e-3;b=0.01;
while b>beta
N1=2^r;n1=0:N1-1;x1=0.5.^n1;X1=fft(x1);
N2=2*N1;n2=0:N2-1;x2=0.5.^n2;X2=fft(x2);
k1=0:N1/2-1;k2=2*k1; %确定两序列同一角频率的下标。
d=max(abs(X1(k1+1)-X2(k2+1))); %对应的同一频率点上的FFT的误差的最大绝对值。
X1m=max(abs(X1(k1+1))); %X1幅度的最大值。
b=d/X1m; %最大相对误差的百分数。
r=r+1; %序列长度加倍。
end
k=floor(-(N2-1)/2:(N2-1)/2); %那奎斯频率范围。
D=2*pi/(N2*T); %角频率间隔。
m1=1;m2=2;
subplot(m1,m2,1);plot(k*D,abs(fftshift(X2)));grid on;
title('相位普');xlabel('模拟角频率(rad/s)');ylabel('相角');
subplot(m1,m2,2);plot(k*D,angle(fftshift(X2)));grid on;
title('相位普');xlabel('模拟角频率(rad/s)');ylabel('相角');

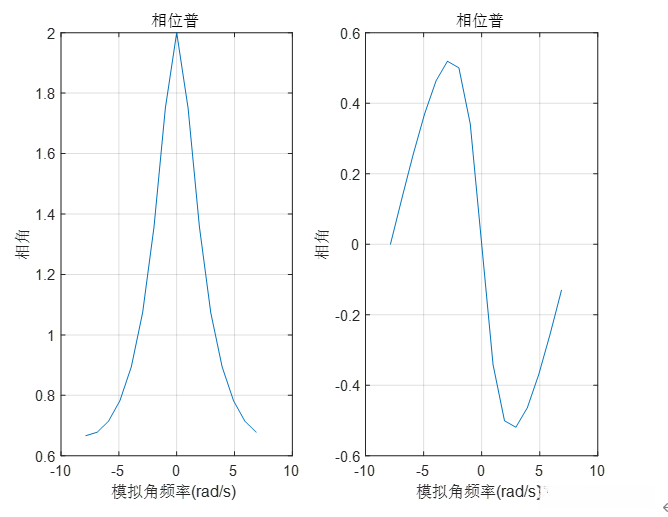

2.实验结果

四、用FFT算法计算连续时间非周期信号的频谱

1实验代码
%计算连续非周期信号的频谱。
close all;clear all;clc;
T0=[0.05,0.02,0.01,0.01]; %4种抽样间隔。
L0=[10,10,10,20]; %4种信号记录长度,N=L0(i)/T0(i)。
for i=1:4
T=T0(i);N=L0(i)/T0(i); %按顺序选用T和L。
D=2*pi/(N*T); %频率分辨率。
n=0:N-1;
x=exp(-0.02*n*T).*cos(6*pi*n*T)+2*cos(14*pi*n*T);%序列。
k=floor(-(N-1)/2:(N-1)/2); %奈斯特下标向量。
X=T*fftshift(fft(x)); %求x的FFT并移到对称位置。
[i,X(i)]; %检查四次循环在奈斯特频率出的幅度。
m1=2;m2=2;
subplot(m1,m2,i);plot(k*D,abs(X));grid on;
xlabel('模拟角频率(rad/s)');ylabel('幅度');
str=['T=',num2str(T),'N=',num2str(N)];
title(str); %标题显示抽样间隔及FFT点数N。
end

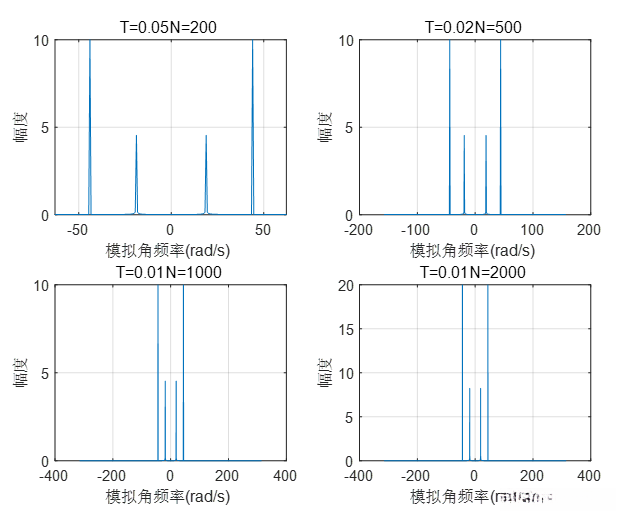

2.实验结果

五、用FFT计算连续时间信号
设理想低通滤波器的频率相=响应为
求h(t)=IDTFT[H(jΩ)]。
1.实验代码
%用FFT计算低通滤波器的频率响应的IDTFT
clear all;close all;clc;
wc=5;T=0.1*pi/wc; %选T为抽样间隔的1/10。
N=100*2*pi/wc/T; %输入的杨点数。
D=2*pi/(N*T);w=[0:N-1]*D; %模拟角频率的分辨率及频率向量。
M=floor(wc/D); %有效频段的边界下标。
H=[ones(1,M+1),zeros(1,floor(N-2*M-1)),ones(1,M)]; %按新的频率排序后的频谱。
h=ifft(H/T); %用IFFT求h(n)/T。
plot([0:N-1]*T,h); %用plot直线样值画出单位抽样响应。
xlabel('t');ylabel('h(t)');

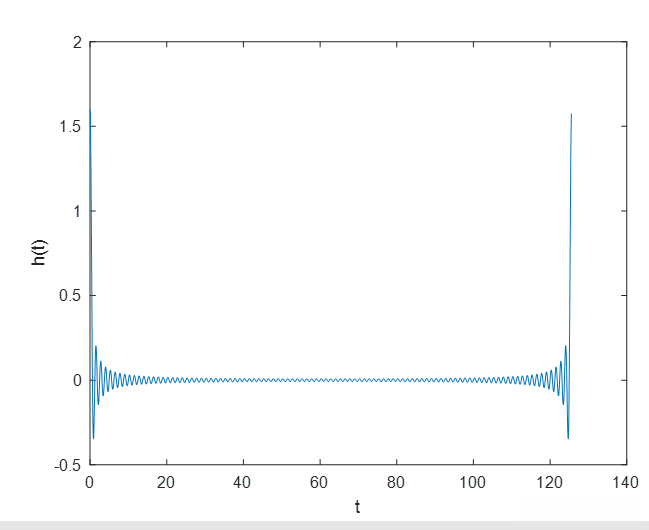

2.实验结果
