用 Python 打造三维无人机交通仿真系统
无人机的应用正在重塑我们的世界。它不仅涵盖物流配送、农业监测等多个领域，在应急救援和城市巡逻等环节也发挥着重要作用。然而，在这一过程中出现了严重的低空交通管理问题亟待解决：如何确保无人机能够在复杂的空间环境中共存而不干扰；如何防止多架次无人机之间的潜在冲突；以及如何优化其飞行路径以提高运行效率？这些问题都需要我们深入研究与创新应对方案
为了解答这些问题，我们构建了一个基于Python的三维低空交通仿真系统。本文旨在引导读者从基础入手，逐步掌握该系统的实现方法，并通过多样化的可视化效果直观呈现仿真结果。
技术亮点
立体空间建模：借助 matplotlib 这款强大的三维绘图库，搭建了一个逼真且专业的虚拟仿真平台
无人机动力学模型 ：用于模拟无人机的速度、加速度和姿态特性，并能生成相应的飞行轨迹数据。
冲突检测与避让 ：在三维空间中检测无人机之间的冲突，并实现智能避让。
路径规划 ：集成 A* 算法，使无人机能够避开障碍物并找到最优路径。
动态障碍物 ：模拟移动的障碍物，增加仿真的复杂性和真实性。
数据可视化：利用热力图、柱状图以及饼图清晰呈现无人机运行轨迹、冲突频率及运行轨迹长度的分布情况。
设计与实现
1. 三维环境建模
基于 matplotlib 的 Axes3D 模块实现了三维网格环境的构建。利用随机生成的静态障碍物与动态障碍物来刻画城市低空环境的复杂性。
# 生成随机障碍物
def generate_obstacles(size: int, probability: float) -> np.ndarray:
return np.random.choice([0, 1], size=(size, size, size), p=[1 - probability, probability])
2. 无人机动力学模型
每个无人机都具有独立的位置参数、速度参数以及加速度参数，并且包含一个目标位置参数。通过动态更新其速度值与位置坐标，并追踪其加速度变化以预测后续动作。
class Drone:
def __init__(self, id: int, start: Tuple[float, float, float], goal: Tuple[float, float, float]):
self.id = id
self.position = np.array(start, dtype=float)
self.goal = np.array(goal, dtype=float)
self.velocity = np.zeros(3)
self.acceleration = np.zeros(3)
self.path = [self.position.copy()]
self.at_goal = False
self.color = (random.random(), random.random(), random.random())3. 冲突检测与避让
基于计算无人机之间的距离后识别潜在冲突并采取规避措施。该避让策略采用了基础的向量运算方法以确保无人机的安全飞行
def check_conflict(self, other: 'Drone') -> bool:
distance = np.linalg.norm(self.position - other.position)
return distance < CONFLICT_THRESHOLD
def avoid_conflict(self, other: 'Drone'):
avoidance_vector = self.position - other.position
avoidance_distance = np.linalg.norm(avoidance_vector)
if avoidance_distance > 0:
avoidance_vector = avoidance_vector / avoidance_distance
self.acceleration += avoidance_vector * 0.54. 路径规划
我们成功地应用了 A* 算法，在三维空间网格中精确规划无人机的最佳飞行路线。该算法借助于启发式搜索策略，在有效规避障碍物的同时精准定位目标点。
def astar_3d(start: Tuple[int, int, int], goal: Tuple[int, int, int], obstacles: np.ndarray) -> List[Tuple[int, int, int]]:
def heuristic(a, b):
return np.linalg.norm(np.array(a) - np.array(b))
open_set = []
heapq.heappush(open_set, (0, start))
came_from = {}
g_score = {start: 0}
f_score = {start: heuristic(start, goal)}
while open_set:
_, current = heapq.heappop(open_set)
if current == goal:
path = []
while current in came_from:
path.append(current)
current = came_from[current]
return path[::-1]
for dx, dy, dz in [(-1,0,0), (1,0,0), (0,-1,0), (0,1,0), (0,0,-1), (0,0,1)]:
neighbor = (current[0] + dx, current[1] + dy, current[2] + dz)
if 0 <= neighbor[0] < GRID_SIZE and 0 <= neighbor[1] < GRID_SIZE and 0 <= neighbor[2] < GRID_SIZE:
if obstacles[neighbor] == 1:
continue
tentative_g_score = g_score[current] + 1
if neighbor not in g_score or tentative_g_score < g_score[neighbor]:
came_from[neighbor] = current
g_score[neighbor] = tentative_g_score
f_score[neighbor] = tentative_g_score + heuristic(neighbor, goal)
heapq.heappush(open_set, (f_score[neighbor], neighbor))
return []5. 动态障碍物
动态障碍物在仿真过程中持续运动，在提升仿真的复杂度的同时增强了其真实感。通过更新障碍物的位置信息，在一定程度上模拟了城市环境中的动态变化情况
class DynamicObstacle:
def __init__(self, position: Tuple[float, float, float], velocity: Tuple[float, float, float]):
self.position = np.array(position, dtype=float)
self.velocity = np.array(velocity, dtype=float)
def update_position(self, dt: float):
self.position += self.velocity * dt6. 数据可视化
我们利用热力图、柱状图和饼图来直观呈现无人机运行轨迹、冲突次数以及路径长度分布。

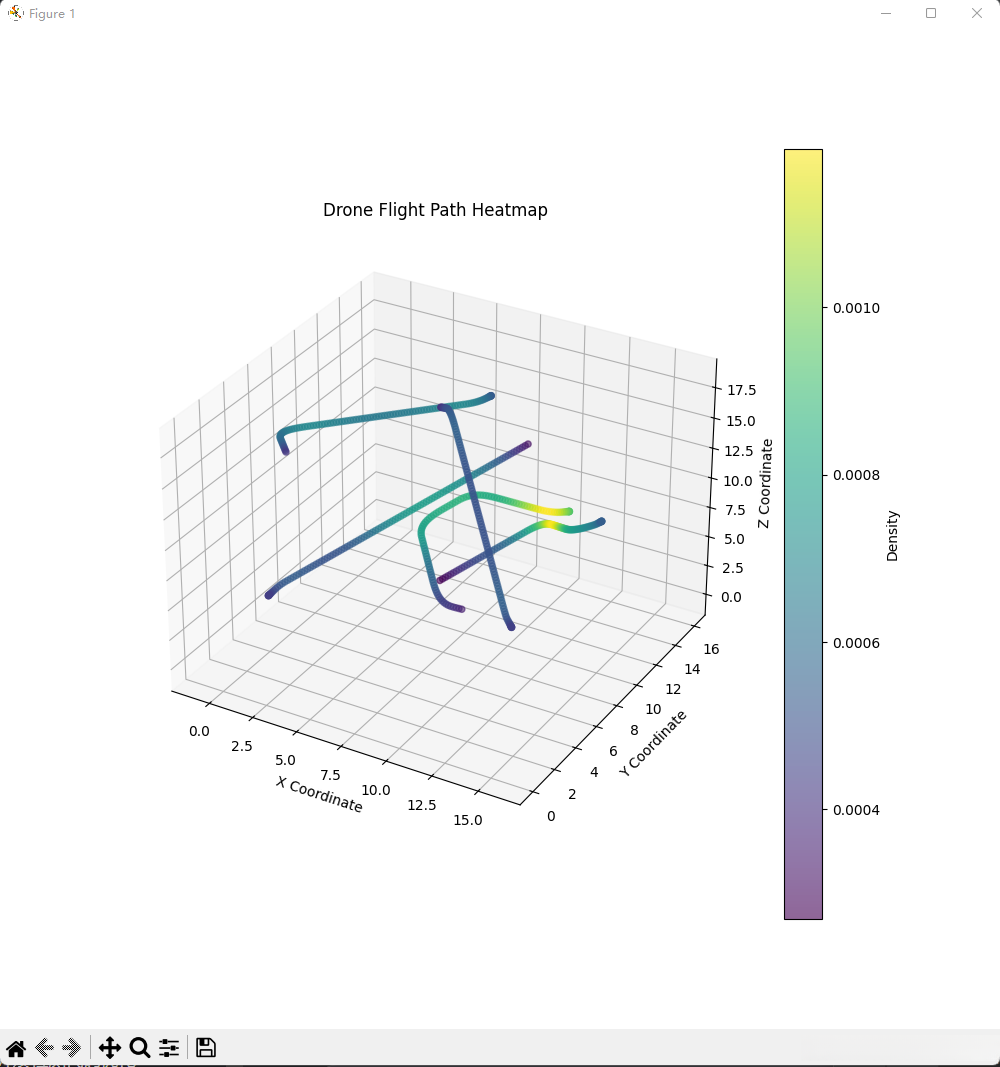

# 绘制无人机飞行路径的热力图
def plot_heatmap(drones: List[Drone]):
fig = plt.figure(figsize=(10, 10))
ax = fig.add_subplot(111, projection='3d')
# 收集所有无人机的路径点
all_points = np.vstack([np.array(drone.path) for drone in drones])
# 计算点的密度
kde = gaussian_kde(all_points.T)
density = kde(all_points.T)
# 绘制热力图
sc = ax.scatter(all_points[:, 0], all_points[:, 1], all_points[:, 2], c=density, cmap='viridis', alpha=0.6)
plt.colorbar(sc, label='Density')
ax.set_xlabel("X Coordinate")
ax.set_ylabel("Y Coordinate")
ax.set_zlabel("Z Coordinate")
ax.set_title("Drone Flight Path Heatmap")
plt.show()
# 绘制无人机冲突次数的柱状图
def plot_conflict_bar_chart(drones: List[Drone]):
ids = [drone.id for drone in drones]
conflicts = [drone.conflicts for drone in drones]
plt.figure(figsize=(8, 6))
plt.bar(ids, conflicts, color='skyblue')
plt.xlabel("Drone ID")
plt.ylabel("Number of Conflicts")
plt.title("Drone Conflict Counts")
plt.xticks(ids)
plt.grid(axis='y', linestyle='--', alpha=0.7)
plt.show()
# 绘制无人机飞行路径长度的饼图
def plot_path_length_pie_chart(drones: List[Drone]):
ids = [drone.id for drone in drones]
path_lengths = [len(drone.path) for drone in drones]
plt.figure(figsize=(8, 8))
plt.pie(path_lengths, labels=ids, autopct='%1.1f%%', startangle=140, colors=plt.cm.tab20.colors)
plt.title("Drone Path Length Distribution")
plt.show()
实际应用效果
借助仿真手段, 我们可实现对无人机运行轨迹及其潜在威胁和动态障碍物影响的直观观察. 仿真结果显示, 该系统可有效管理低空交通区域以保障无人机安全运行.

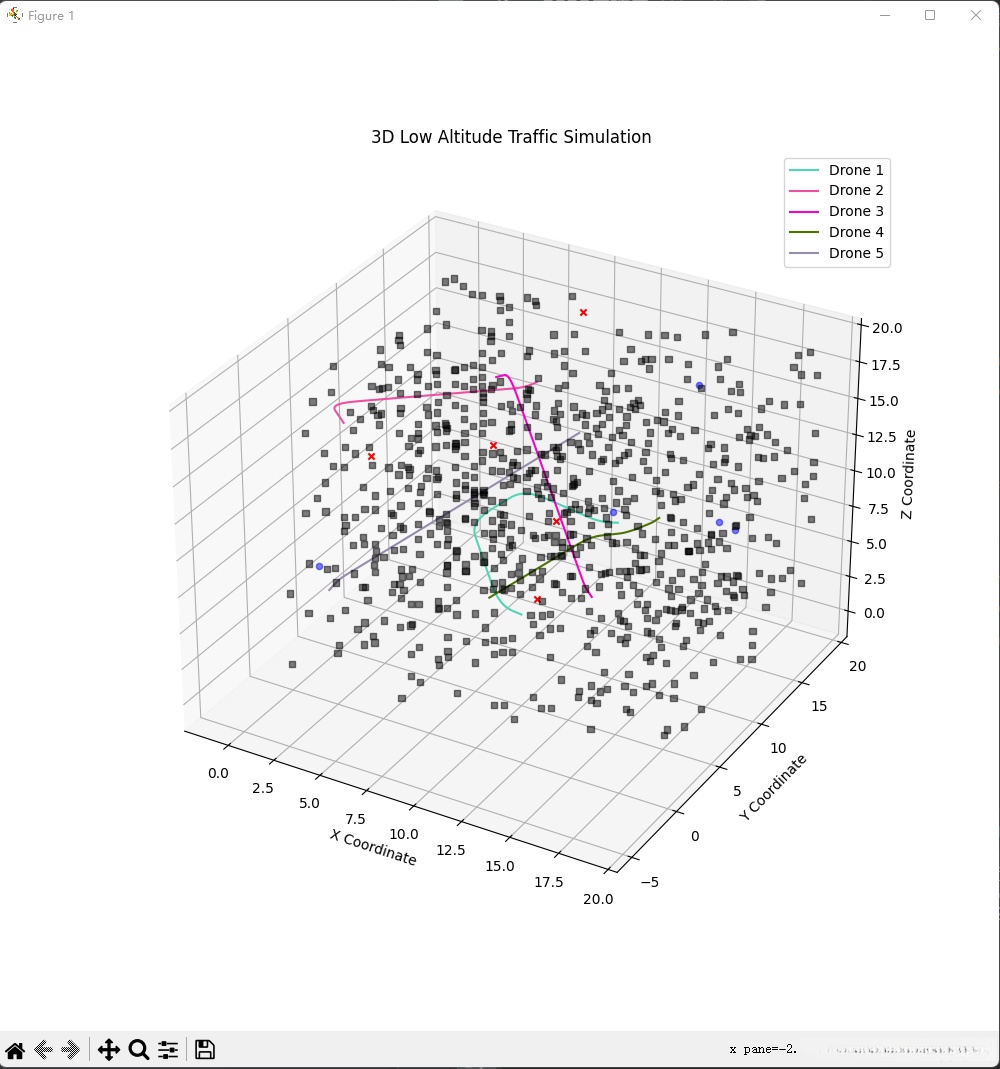

仿真结果
无人机飞行路径 ：不同颜色的线条表示不同无人机的飞行轨迹。
目标位置 ：红色“×”表示无人机的目标位置。
静态障碍物 ：黑色方块表示静态障碍物。
动态障碍物 ：蓝色圆点表示动态障碍物。
未来展望
路径规划优化 ：进一步优化 A* 算法，提高路径规划的效率和准确性。
更为详细的动态学模型 ：考虑到无人机的质量以及空气阻力等因素被纳入模型中时，在一定程度上能够更好地模仿真实的飞行表现。
用户交互界面 ：使用 tkinter 或 PyQt 创建一个 GUI，允许用户调整仿真参数。
多线程/多进程 ：对于大规模无人机群，使用多线程或多进程加速仿真。
结语
在本文的介绍中, 我们从无到有开发了一个三维低空交通动态仿真系统, 并借助丰富的可视化效果展示了系统的运行结果. 期待这篇博客能助于你更深入地了解低空交通管理系统的设计思路与实现细节. 如果 you 对无人机技术有浓厚兴趣, 我鼓励 you 加入我们的研究团队, 共同探索这一充满挑战与机遇的研究领域.
