1、简介

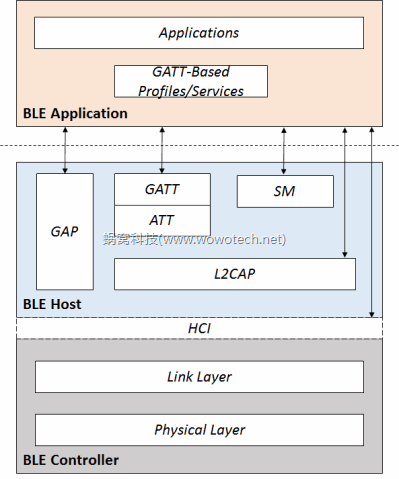

由上面章节的描述可知，在BLE协议栈中：

Physical Layer负责提供一系列的Physical Channel；
基于这些Physical Channel，Link Layer可在两个设备之间建立用于点对点通信的Logical Channel；
而L2CAP则将这个Logical Channel换分为一个个的L2CAP Channel，以便提供应用程序级别的通道复用。到此之后，基本协议栈已经构建完毕，应用程序已经可以基于L2CAP欢快的run起来了。

在L2CAP之上，就是ATT协议了，那么ATT又是什么呢？

ATT（Attribute Protocol），This specification defines the Attribute Protocol; a protocol for discovering, reading, and writing attributes on a peer device

ATT (Attribute Protocol)，BLE属性协议，它是处于L2CAP协议层与GATT之间的一层属性操作协议，用于在一对蓝牙设备之间发现、读取、写入属性。

2、为什么要有ATT协议

谈起应用程序，就不得不说BLE的初衷----物联网。物联网中传输的数据和传统的互联网有什么区别呢？

抛开其它不谈，物联网中最重要、最广泛的一类应用是：信息的采集 。

这些信息往往都很简单，如温度、湿度、速度、位置信息、电量、等等。采集的过程也很简单，节点设备定时的向中心设备汇报信息数据，或者，中心设备在需要的时候主动查询。基于信息采集的需求，BLE抽象出一个协议：Attribute protocol，该协议将这些“信息”以“Attribute（属性）”的形式抽象出来，并提供一些方法，供远端设备（remote device）读取、修改这些属性的值（Attribute value）。

3、ATT数据结构

ATT协议定义了两个角色：server和client。它允许server向client提供一些可操作的属性信息。

一个属性其包含了如下几个信息 ：
在这里插入图片描述

attribute handle ：server端的属性的唯一标识，通常用16bit的值表示，用作唯一识别Attribute server上的所有Attribute。Attribute Handle的存在有如下意义：

复制代码

* 一个`server`上可能存在多个相同`type`的`Attribute`，显然，`client`有区分这些`Attribute`的需要。
* 同一类型的多个`Attribute`，可以组成一个`Group`，`client`可以通过这个`Group`中的起、始`handle`访问所有的`Attributes`。

attribute type ：使用通用唯一标识符(UUID：universally unique identifier)来表示，类似于我们常说的“温度”、“湿度”等人类可识别的术语。

attribute Value ：attribute type所对应的值，可以是一个数组，或者一个单一的值

permission ：属性访问权限

复制代码

* 访问有关的权限（access permissions），Readable、Writeable以及Readable and writable；
* 加密有关的权限（encryption permissions），Encryption required和No encryption required；
* 认证有关的权限（authentication permissions），Authentication Required和No Authentication Required；
* 授权有关的权限（authorization permissions），Authorization Required和No Authorization Required。
