由于其抽象性较高，在技术实现上较为基础。尽管如此，在这一框架下所制定的一系列机制能够实现客户与服务器之间基于属性的形式化信息共享。值得注意的是，在这种机制下具体共享哪些信息完全由该框架自主决定，并不在当前体系中进行规范——这正是 GATT （Generic Attribute Profile）所关注的重点领域所在。
相比之下，相比传统的 ATT 而言，GATT 增加了一个字母 'G' 的标识符，在这一额外的维度中所承载的内容与前者有着本质区别——具体而言，“GATT”实际上相当于一个 profile framework（更为精确地说，则是一个 profile framework 的延伸）。这使得 GATT 在功能定位上与 ATT 形成鲜明对比。
1、简介
GATT ：Generic Attributes通用属性，低功耗蓝牙的设备之间的通信协议 。
The Generic Attribute Profile (GATT) formalizes a formal service architecture based on the Attribute Protocol.
GATT基于ATT协议构建了一个服务架构，在信息处理与管理方面具有明确的功能划分

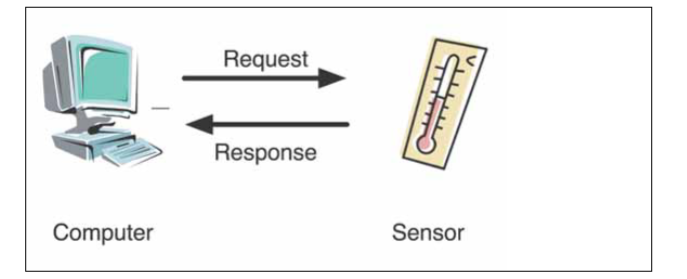

角色的定义
为了更好的实现GATT的profile概要文件，GATT定义了如下角色：
- Client 负责向服务器提交命令与请求，并获取服务器的回应。
- Server 负责回应来自客户端的命令与请求，并传递相应的结果。
2、GATT协议框架
该GATT Profile规范了用于通信的数据结构, 其中涉及的服务和特性。

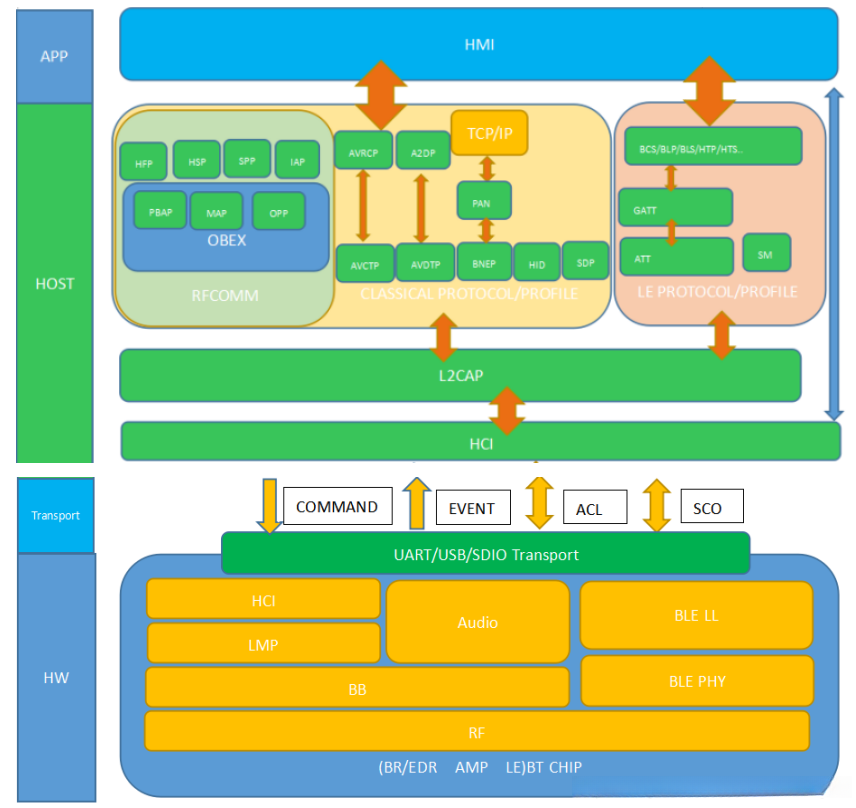

通过查看上图可以看出，在GATT profile中，默认值采用的方式依次为Profile→Service→characteristic
最顶层的是profile，一个profile由一个或者多个service组成。
一个service又由characteristics组成。
每个characteristic由property、value、descriptor组成。
2.1 Profile
The GATT Profile is a standard communication protocol encapsulated within the host device. It establishes the corresponding operational procedures for broadcasting, disseminating, and managing relevant attribute information via the ATT protocol.

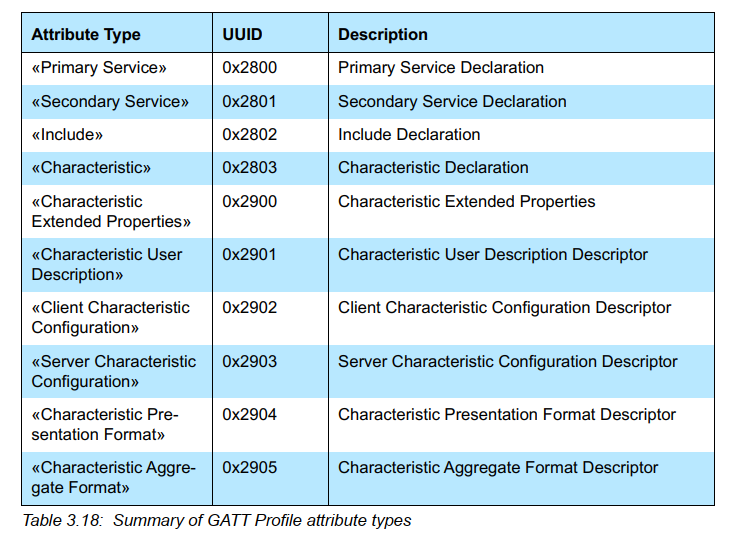

完整的Attribute Type的类型如下图 ：
2.2 Service
2.2.1 Service 定义
Service服务是完成特定功能或特性的数据和相关行为的集合。
在BLE主控单元中，在采用多组服务的基础上（如电量信息、系统信息等），每组服务又包含了若干特征量；而每个具体特征量才是BLE通信的核心内容。
比如当前电量状态为80%，因此会利用电量的characteristic特征值存于从机的profile中。从而主机能够利用该特征值获取准确的数据信息。
包含一个Service的定义涉及：其声明为Service说明项；（可选）其include说明项；以及（可选）其characteristic说明项。
2.2.2 Service 声明

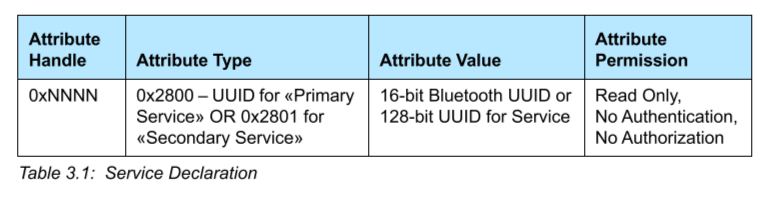

Service Declaration如下 ：
Attribute Type：服务类型分为两类，即primary service和secondary service（首要服务与次要服务），它们的具体Attribute Type分别为0x2800和0x2801（具体为Service 1和Service 2）。
Attribute Value ：是一个16位UUID或者128位的UUID。用来表示这是什么服务。
Attribute permission设置 表明该声明中包含一个属性权限设置项，并且该ATT属性被指定为只读状态且不需要进行验证或授权。
2.3 include
2.3.1 include 定义
include用于去引用已定义存在的服务，相当于C语言中的include包含。
include定义仅仅包含一个include Declaration。
2.3.2 include 声明

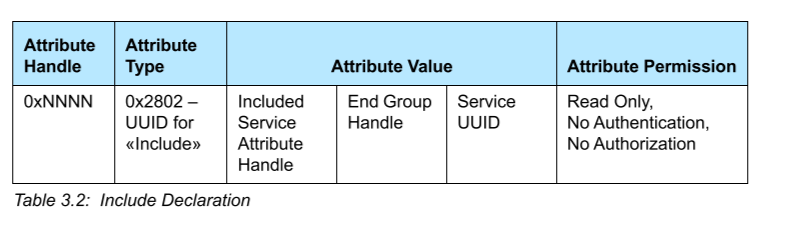

include Declaration如下：
- 属性类型字段值设置为Include。
- 指定属性值字段需设置以下三个参数：
- 包含所需的引用服务的Handle字段
- 包含所需的引用Group的结束Handle字段
- 提供唯一标识符
- 此字段仅用于标识相关声明是否可读或可操作。
- 指定属性值字段需设置以下三个参数：
2.4 Characteristic
2.4.1 Characteristic 定义
characteristic包含了特征和值的定义。
BLE主从机的通信主要基于characteristic这一特性作为手段使用，在协议设计中将其视为一个标识符来完成数据传输操作。
定义中包含三个关键术语：特征声明式、特征值声明式以及特征描述式声明。其中前两项为必填项（必填项），最后一项为可选项（可选项）。
char = char·宣告 + char值·宣告 + 附带可选描述.
2.4.2 Characteristic 声明

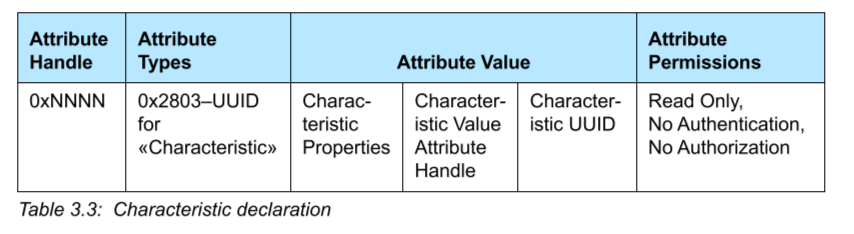

Characteristic declaration如下：
- Service Category：服务类型为
Characteristic type，对应的Associated Attribute Type为0x2803。- Attribute Values：设置为Characteristics、Characteristics Value Attribute Handle Variable Name、Characteristics UUID。
- Attribute Permissions：表示该声明即该ATT属性是仅读的且无需验证及授权。

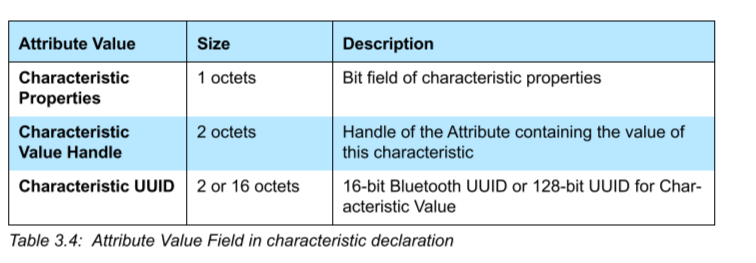

Attribute Value字段如下 ：
每个服务都可能使用多个characteristic definitions共享同一个Characteristic UUID

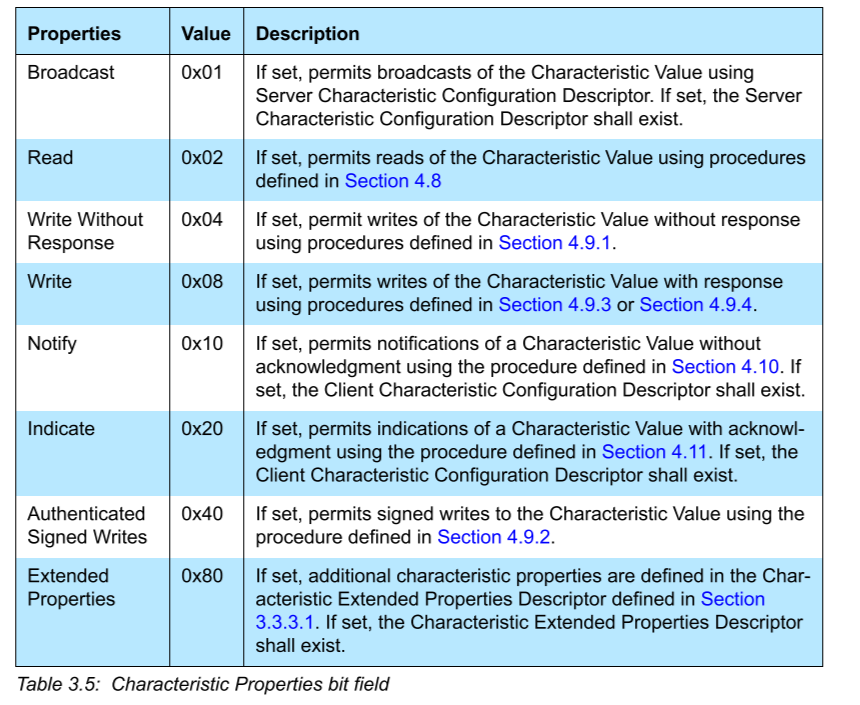

- Characteristic Properties字段如下：
Characteristic Value Attribute Handle 包含用于表示特征值相关属性的句柄
Characteristic UUID ：是一个16位UUID或者128位的UUID。
2.4.3 Characteristic Value 声明

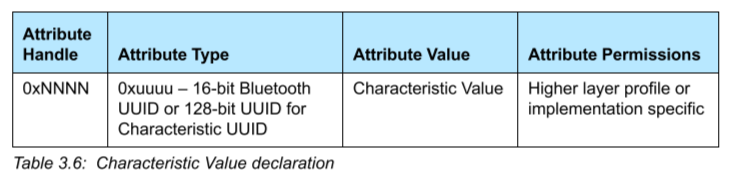

Characteristic Value Declaration 如下 ：
Characteristic Value 是
characteristic声明后的第一个属性。
- Attribute Type ：该字段的值对应于在Characteristic声明时所使用的UUID。
- Attribute Value ：其值对应于所述同一或相同的UUID所关联的属性实例。
- Attribute permission ：其权限由上层权限决定了。

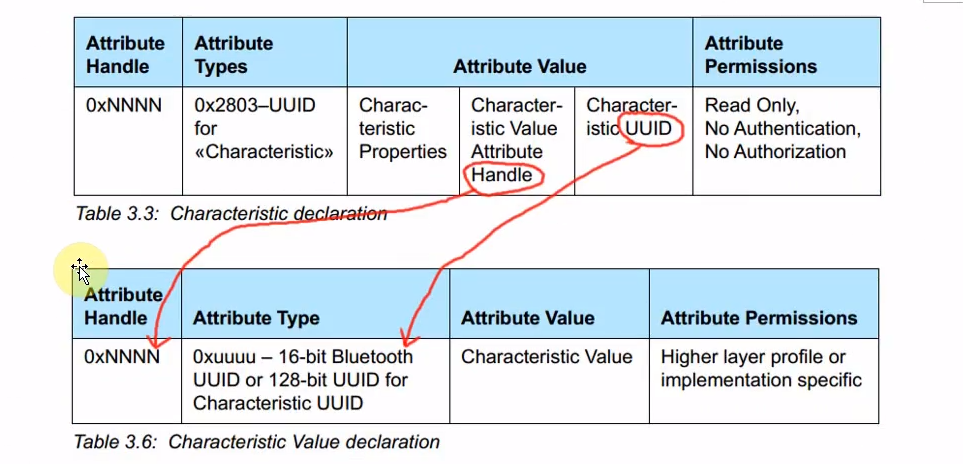

其与Characteristic Declaration关系如下：
2.4.4 Characteristic Descriptor 声明

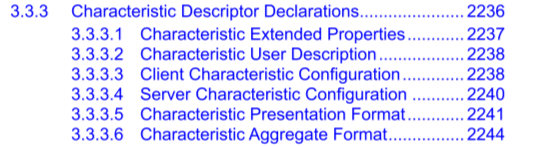

These descriptors are primarily designed to encompass a range of information tied to their corresponding characteristic values. GATT has formalized a set of optional descriptors.
每一种
descriptor都有其特有的格式。
以

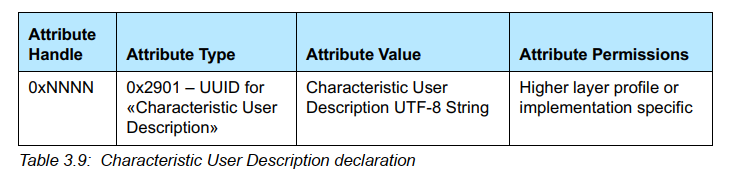

Characteristic User Description为例：
- Attribute Type：该字段被设置为
Characteristic user description，对应的值是0x2901- Attribute Value：定义的信息
- Attribute permission：由上级权限指定
