李宏毅2020机器学习课程笔记（三）- CNN、半监督学习、RNN
相关专题： 李宏毅2020机器学习资料汇总
本系列笔记：
文章目录
-
4. CNN
-
- Convolutional Neural Network（P17）
-
5. GNN（待填坑）
-
- Graph Neural Network (1_2) (选学)（P18）
- Graph Neural Network (2_2) (选学)（P19）
-
6. Semi-supervised
-
- Semi-supervised（P22）
-
7. RNN
-
- Recurrent Neural Network (Part I)（P20）
- Recurrent Neural Network (Part II)（P21）
- Unsupervised Learning - Word Embedding（P23）
4. CNN
Convolutional Neural Network（P17）
首先，李宏毅老师介绍了为什么要用CNN来处理图像。
Q：明明 DNN 也可以处理图像，那么为什么要用 CNN 呢？
A：普通的 DNN 用的是全连接层，参数数量特别多。因此，可以根据图像特征，将DNN 简化为CNN，基于以下几个观察（特性）：
- 一些模式（pattern）远比整张图像小得多，一个神经元只需要发现这些模式，而不需要看整张图像。如：人脸识别中，一些负责识别眼睛，一些负责识别鼻子，一些负责识别嘴巴等等。将一些小区域与少量参数相关联。
- 同样的模式可能出现在图像的不同区域。如：人脸识别中，鼻子在图上的位置可能不同，可能在正中间，可能偏上，也可能偏下。用同一组的参数做几乎同样的事情。
- 对图片做下采样，不会改变图中的物体。下采样让图像变小，减少参数。
卷积层针对特性1和特性2，最大池化（Max Pooling）层针对特性3。
AlphaGO下围棋也用到了CNN，因为围棋棋盘也满足1和2这两个特性。
李宏毅老师先整体介绍了 CNN 的流程，然后分别介绍卷积操作和最大池化操作。

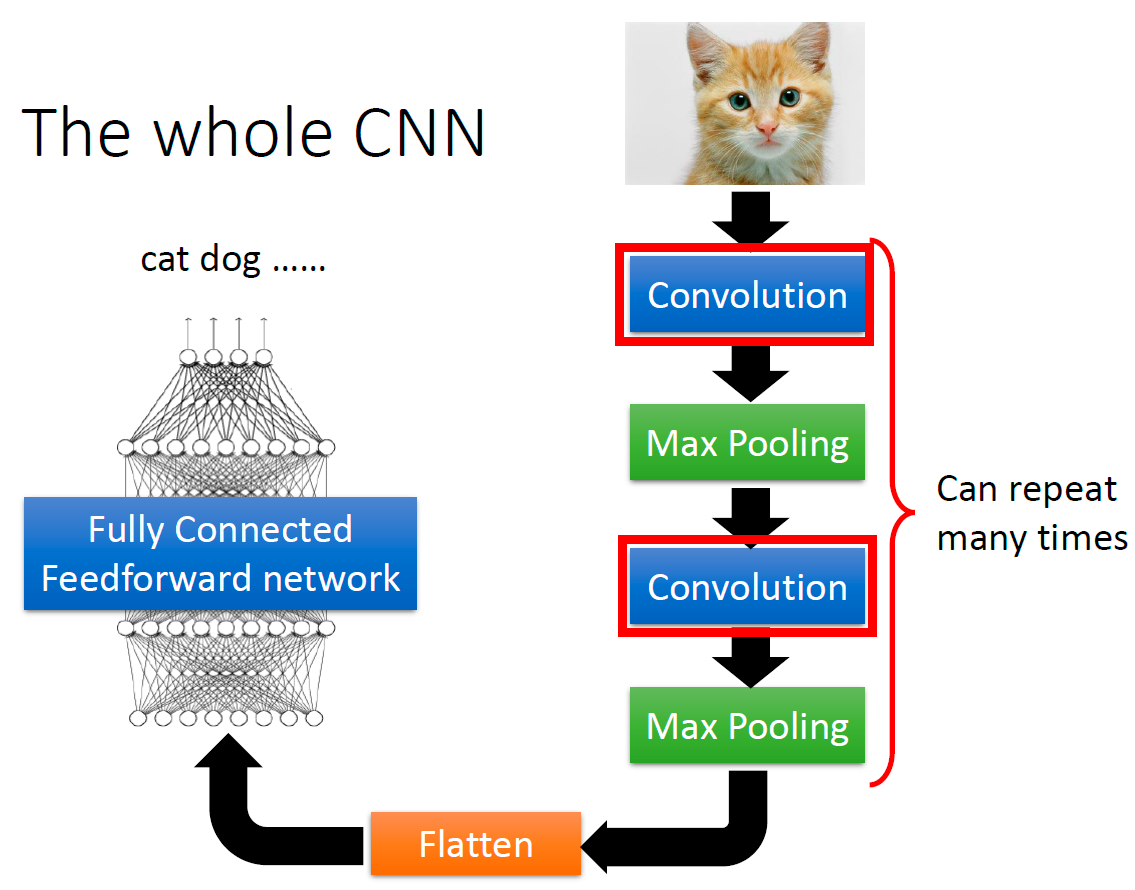

整体的 CNN 如下所示：
一张图像多次经过卷积层+池化层，然后展平，通过一个全连接的前向传播神经网络（分类器）来进行分类。

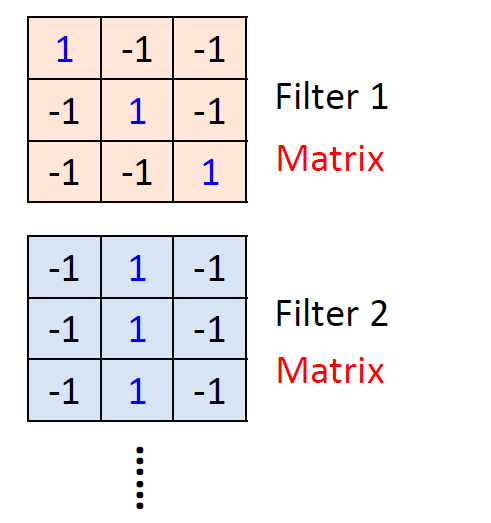

卷积（convolution）操作中有一些过滤器（filter），也被称为卷积核，相当于神经网络中的神经元，需要被学习。
过滤器就是一些矩阵，它负责提取图像中的特征，进行特征映射（feature map）

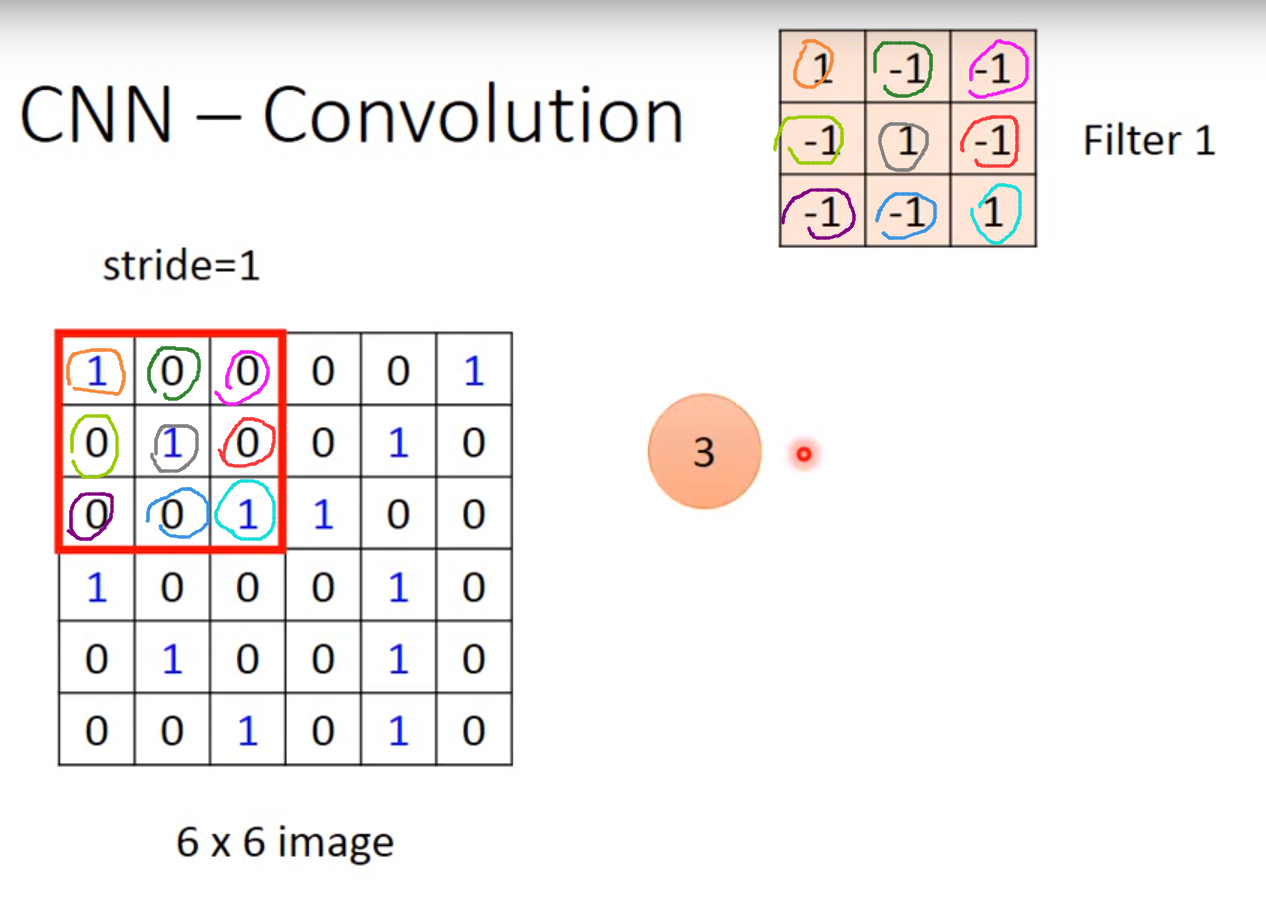

注：卷积操作听起来很复杂，实际上比矩阵乘法简单很多，就是两个大小为M \times N的矩阵中对应位置的元素相乘，再把乘积累加，建议看视频理解。
下图中 3=1\times1+0\times(-1)+0\times(-1)+0\times(-1)+1\times1+0\times(-1)+0\times(-1)+0\times(-1)+1\times1

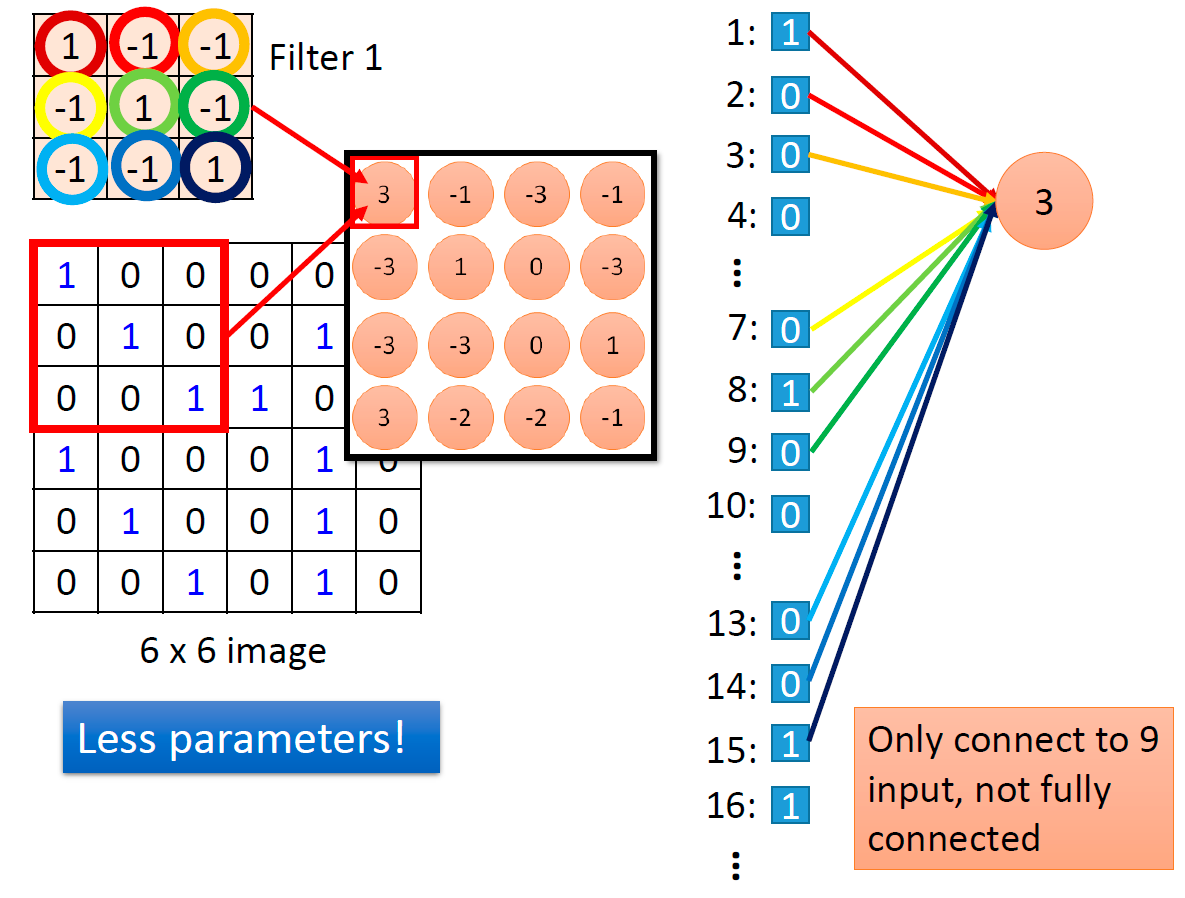

CNN 做卷积相当于 DNN 的全连接层去掉一些权重，比如：3\times3 的过滤器相当于它只连接了 9 个输入，而不是全连接。
因此，一个卷积核就是几个神经元的共享参数，使得 CNN 相比 DNN 来说，参数减少了。

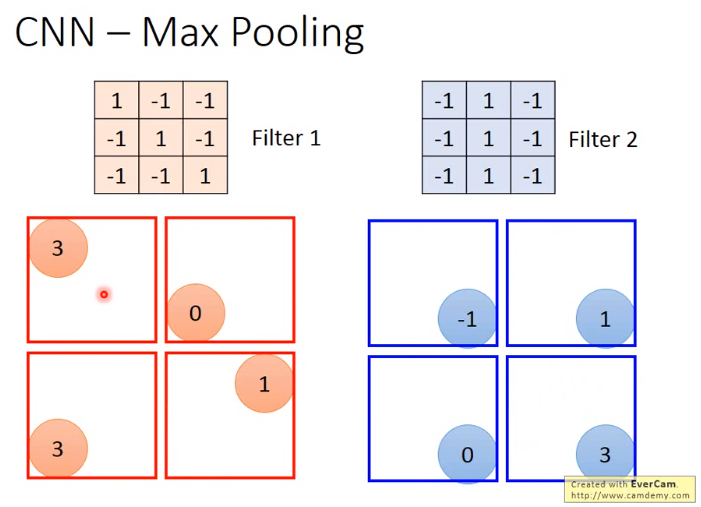

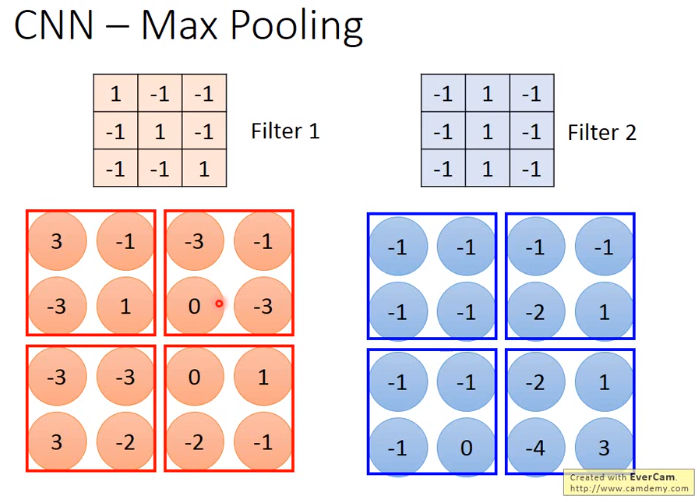

最大池化层（Max Pooling）进行下采样。
如：上图划分 2\times2 的区域进行下采样，选择每个 2\times2 的区域中最大的值作为这个区域的值。

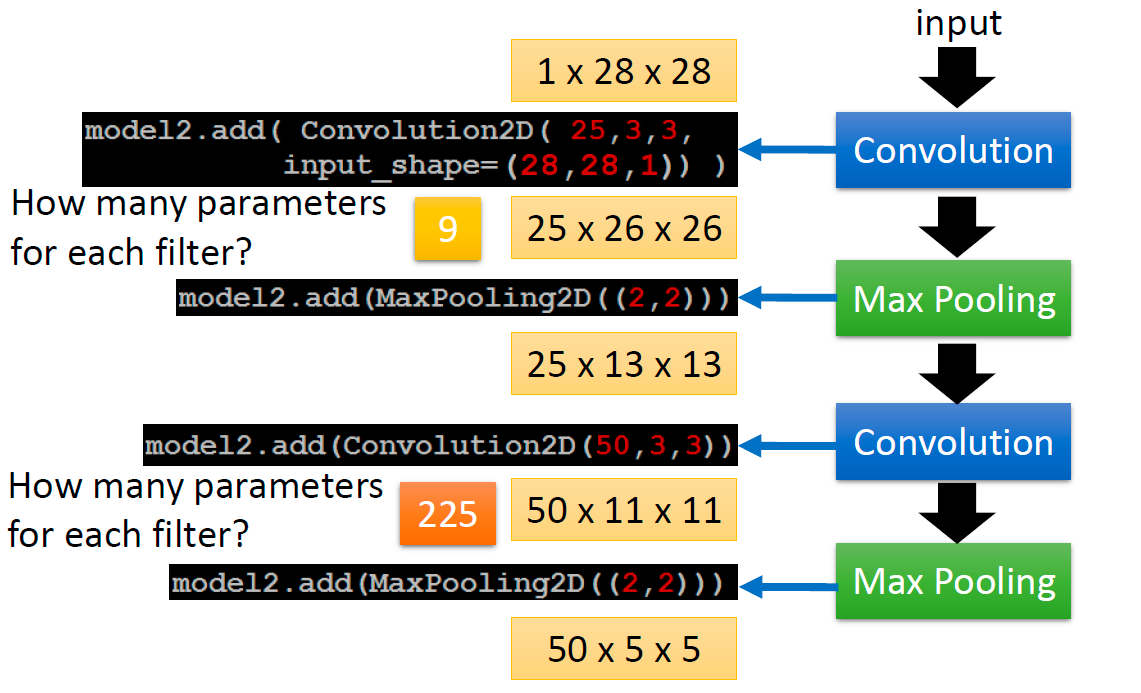

之后，李宏毅老师介绍了 Keras 中如何搭建CNN（因为这是之前的视频，所以用的是Keras，2020年的作业中用到的是PyTorch）以及输入的图像经过 CNN 的每一层后的大小。
虽然用到的工具不同，但是计算 CNN 中的参数以及图像经过 CNN 的每一层后的大小的方式相同。
例如：
- 输入图像大小为 1\times28\times28（单通道的灰度图，长为28像素，宽为28像素）。
- 它经过第一个卷积层，卷积层有25个卷积核，每个卷积核大小为 3\times3，那么输出的图像大小为 25\times26\times26，每个卷积核有 3\times3=9 个参数，那么总共有 25\times3\times3=225个参数。
- 它经过第一个最大池化层，输出的图像大小为 25\times13\times13.
- 它经过第二个卷积层，卷积层有50个卷积核，每个卷积核大小为 3\times3，那么输出的图像大小为 50\times11\times11，每个卷积核有 25\times3\times3=225 个参数，那么总共有 50\times25\times3\times3=11250个参数。
- 它经过第二个最大池化层，输出的图像大小为 50\times5\times5.
之后，李宏毅老师介绍了 CNN 每一层可能学到的东西（一些奇怪的模式），最后，介绍了 CNN 的一些应用，如：Deep Dream、Deep Style、AlphaGo、语音识别、文本处理等。
5. GNN（待填坑）
- 2020新增内容，由助教讲授
仍然讲得有点懵逼，就凑合着听听吧。后来，重新看了一遍，博主感觉比网上大部分讲GNN的视频讲得都好，先留个坑，之后再回来更新吧。
Graph Neural Network (1_2) (选学)（P18）
Graph Neural Network (2_2) (选学)（P19）
6. Semi-supervised
因为下面要侧重讲RNN，这一P和RNN的关系不是很大，但是感觉先学这一部分再看RNN可能更有连贯性，所以就单独提上来先写。
Semi-supervised（P22）
首先，李宏毅老师介绍监督学习（Supervised learning）、半监督学习（Semi-supervised learning）的含义，以及为什么要有半监督学习。
监督学习：
有标签的数据集 \{(x^r, \hat{y}^r)\}^R_{r=1}
半监督学习：
有标签的数据集 \{(x^r, \hat{y}^r)\}^R_{r=1}，没有标签的数据集\{(x^u)\}^{R+U}_{u=R}，并且 U>>R
半监督学习又分为两种：
- Transductive learning：无标签的数据是测试数据（testing data）
- Inductive learning：无标签的数据不是测试数据（testing data）
Q：为什么要半监督学习？
A：实际生活中，机器学习中要收集数据很容易，但是要收集有标签的数据 不容易。
李宏毅老师介绍了在生成模型中，如何做半监督学习（semi-supervised learning for genrative model）。
有监督的生成模型在 P11 中已经讲过，给定有标签的训练样本 x^r \in C_1,C_2
- 寻找最大先验概率 P(C_i) 和类依赖概率 P(x\mid C_i）
- P(x\mid C_i）是高斯分布，由均值 \mu^i 和方差 \Sigma 决定

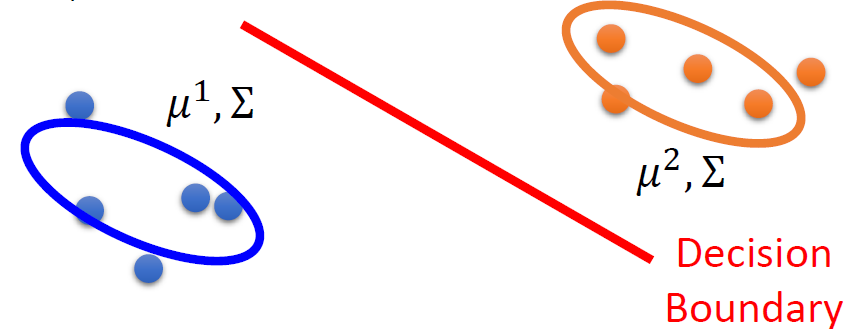

有了 P(C_1),P(C_2),\mu^1,\mu^2,\Sigma 之后，就可以计算 P(C_1\mid x)=\frac{P(x\mid C_1)P(C_1)}{P(x|C_1)P(C_1)+P(x|C_2)P(C_2)}

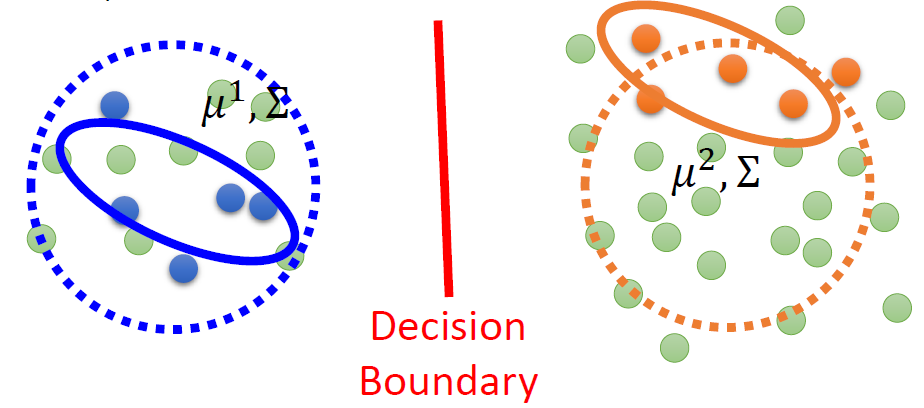

而在半监督学习中，生成模型会存在问题。如下图所示，假设下图绿色的是无标签的数据。实线是根据有标签的数据 计算得到的高斯分布，而实际上，如果那些无标签的数据 都有标签，那么高斯分布可能如虚线所示。
换言之，无标签数据 x^u 会影响 P(C_1),P(C_2),\mu^1,\mu^2,\Sigma，甚至还会影响 Decision Boundary.
半监督的生成模型算法（EM算法）：
初始化参数 \theta = {P(C_1),P(C_2),\mu^1,\mu^2,\Sigma}
Step 1（E xpectation-step）根据模型 \theta 计算无标签数据的后验概率 P_\theta(C_1\mid x^u)
Step 2（M aximum-step） 更新模型：
P\left(C_{1}\right)=\frac{N_{1}+\sum_{x^{u}} P\left(C_{1} \mid x^{u}\right)}{N}\mu^{1}=\frac{1}{N_{1}} \sum_{x^{r} \in C_{1}} x^{r}+\frac{1}{\sum_{x^{u}} P\left(C_{1} \mid x^{u}\right)} \sum_{x^{u}} P\left(C_{1} \mid x^{u}\right) x^{u}
其中，N 是总样本数，N_1 是属于类别 C_1 的样本数。回到Step1
注：算法最终会收敛，但是初始化的参数会影响结果。
Q：为什么EM算法可行？其背后的理论支撑是什么？
A：
1.用标签数据来最大化似然 —— 解析解
\log L(\theta)=\sum_{x^{r}} \log \textcolor{red}{P_{\theta}\left(x^{r}, \hat{y}^{r}\right)}\textcolor{red}{P_{\theta}\left(x^{r}, \hat{y}^{r}\right) }=P_{\theta}\left(x^{r} \mid \hat{y}^{r}\right) P\left(\hat{y}^{r}\right)
2. 同时用标签数据和无标签数据来最大化似然 —— 迭代解决
\log L(\theta)=\sum_{x^{r}} \log P_{\theta}\left(x^{r}\right)+\sum_{x^{u}} \log \textcolor{blue}{P_{\theta}\left(x^{u}\right)}\textcolor{blue}{P_{\theta}\left(x^{u}\right)}=P_{\theta}\left(x^{u} \mid C_{1}\right) P\left(C_{1}\right)+P_{\theta}\left(x^{u} \mid C_{2}\right) P\left(C_{2}\right)
x^u可以来自类别 C_1 或 C_2
接下来，李宏毅老师介绍了 Low-density Separation.
Low-density Separation 是一个“非黑即白”的世界，即两个类别之间有非常明显的分界线。
Low-density Separation 中最简单的方法是 self-training
给定：有标签的数据集 \{(x^r, \hat{y}^r)\}^R_{r=1}，没有标签的数据集\{(x^u)\}^{R+U}_{u=R}
重复：
- 从有标签的数据中训练一个模型 f^*
- 把 f^*应用于无标签数据集，获得 \{(x^u,y^u)\}^{R+U}_{u=R}，这里的 y^u 是一个伪标签
- 从无标签数据集中取出一些数据，把它们加入标签数据集中。(注：选择拿出哪些无标签数据可以自己设定，也可以给每个数据赋予不同的权重）
Q：这个方法用在回归问题上有用吗？
A：没有用。因为回归是预测数值，所以设置一个伪标签 y^u 并不会影响 f^*。

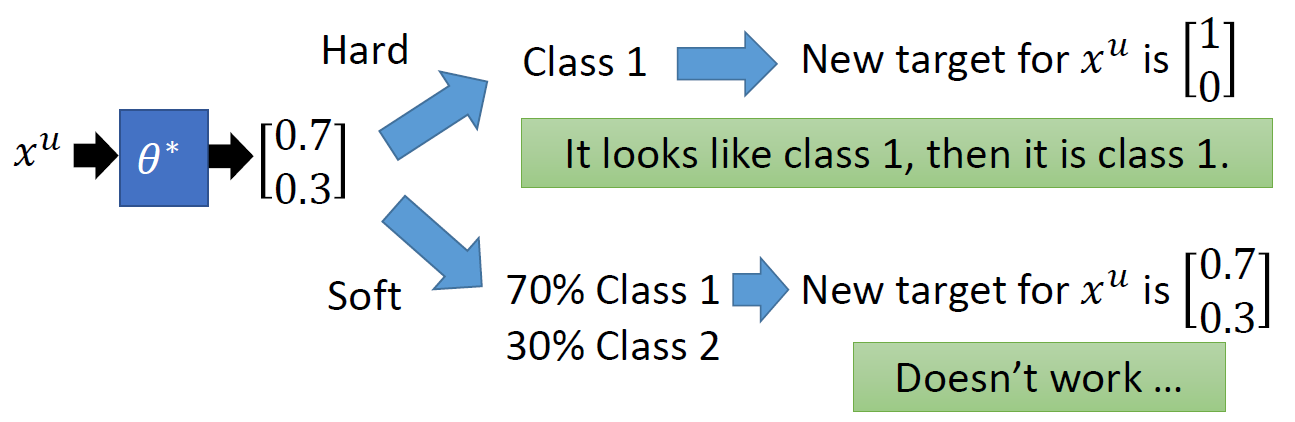

self-training 和半监督学习的生成模型 很类似。差别在于：
- self-training 是硬标签（Hard label），即类别一定是0或者1.（非黑即白）
- 半监督学习的生成模型 是软标签（Soft label），即类别可以是0-1之间的小数，比如：0.3, 0.7等
注：在神经网络中，用软标签是没有用的，类似于刚才说到的回归，软标签不会改变数据的分布，也就不会改变模型。
基于熵的正则化：
x^u \rightarrow \theta^* \rightarrow y^u
用 y^u 的熵 E(y^u)=- \sum \limits_{m}y_m^u\ln(y^u_m) 可以评估分布 y^u 的集中程度。我们希望 E(y^u) 越小越好。因此，损失函数为：L =\textcolor{blue}{\sum_{x^{r}} C\left(y^{r}, \hat{y}^{r}\right) }+\lambda \textcolor{orange}{ \sum_{x^{u}} E\left(y^{u}\right)}
蓝色部分是有标签的数据，橙色部分是无标签的数据。
Low-density Separation 中还有一个很有名的方法，就是半监督的支持向量机模型（Semi-supervised SVM），李宏毅老师在此进行了一个略讲。
半监督学习的下一个议题是平滑假设（Smoothness Assumption）
Smoothness Assumption 的精神是“近朱者赤，近墨者黑”，即假设相似的 x 有相同的标签 \hat{y}。更精确的定义是：
- x 的分布是不均匀的
- 如果 x^1 和 x^2 在一个高密度区域很接近，那么 \hat{y}^1 和 \hat{y}^2 是相同的。

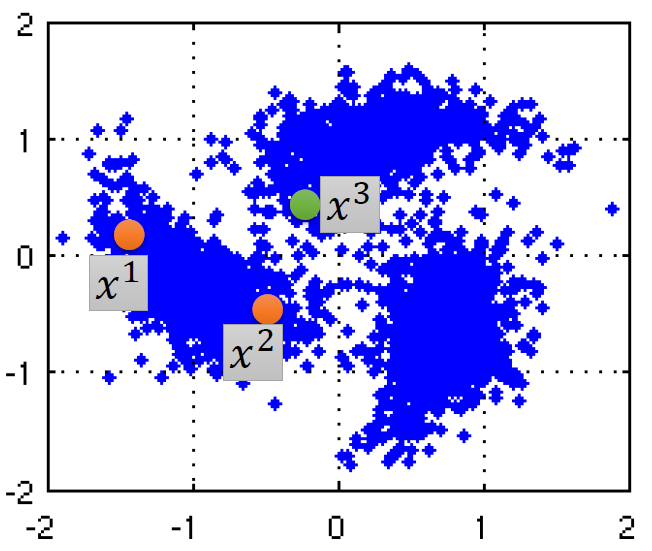

例子如下：
x^1 和 x^2 通过一个高密度的路径相连，所以它们有相同的标签；
x^2 和 x^3 不能通过一个高密度的路径相连，所以它们的标签不同。
Q：如何基于平滑假设让机器进行半监督学习？
A：有两种方法：

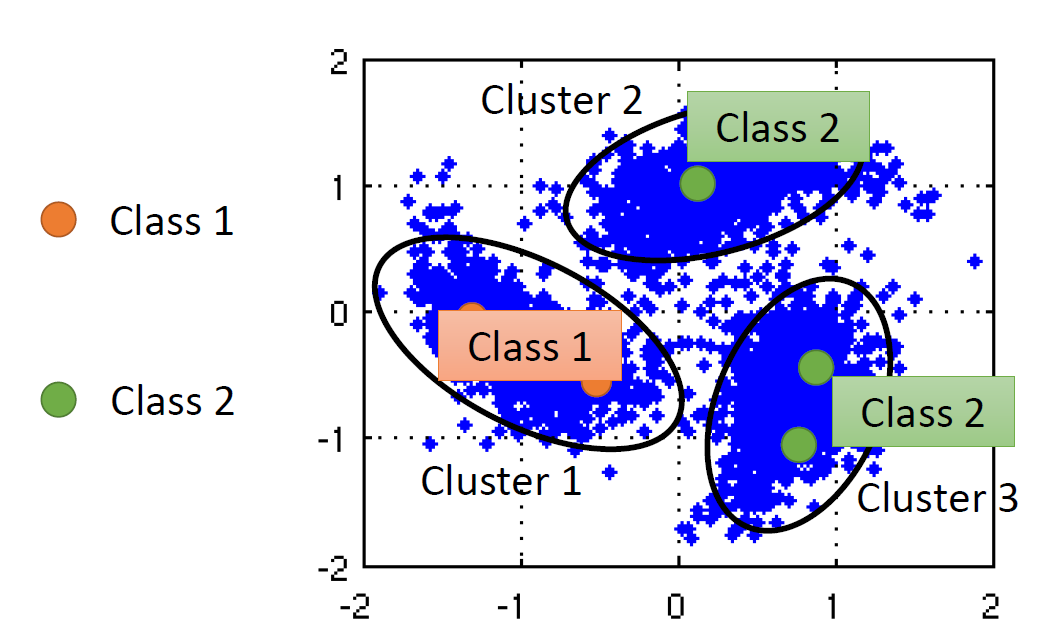

聚类，加标签
注：在图像处理中，如果直接用图像聚类，效果往往不好，常见做法是用深度自动编码器抽取出图像的特征再做聚类。
基于图（graph）的方法
构造图：把所有数据点都当作图上的一点，在图上，如果两点相连，它们就是一类。
比如：网页超链接，论文的引用。
Q：在基于图（graph）的方法中，如何构造图？
A：1. 定义 x^i 和 x^j 之间的相似度度量 s(x^i, x^j)
- 添加边，两种方法：

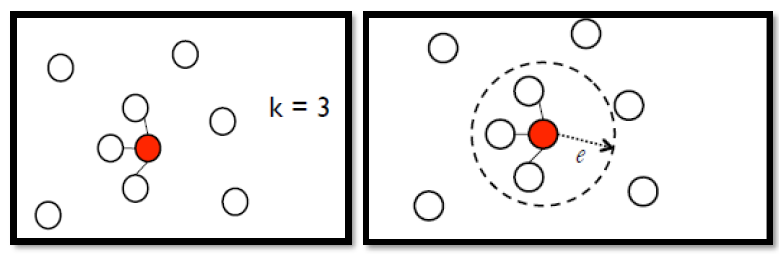

- K Nearest Neighbor（K近邻），如下左图，每个点指定与它最像的K个点相连
- e-Neighborhood，如下右图，每个点指定与它相似度大于e的点相连
- 给边赋予权重，与 s(x^i, x^j) 成正比
s(x^i, x^j) 可以用高斯径向基函数（Gaussian Radial Basis Function，GRBF）定义：
s\left(x^{i}, x^{j}\right)=\exp \left(-\gamma\left\|x^{i}-x^{j}\right\|^{2}\right)
Q：如何使用基于图（graph）的方法让机器进行半监督学习？
A：
- 定性来说：
在基于图的方法中，有标签的数据会影响它们的邻居节点，标签会随着图而传播。

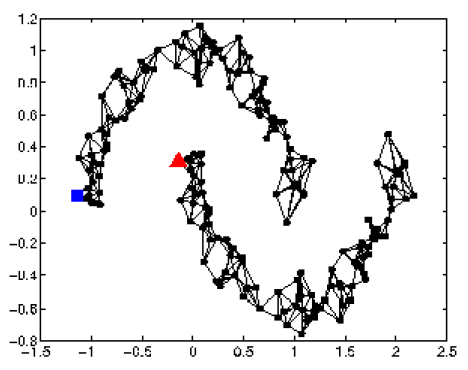

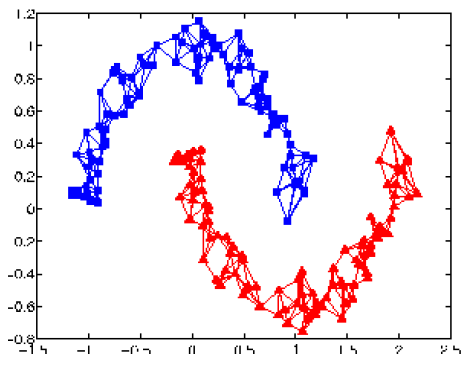

例如：最开始只有一个蓝点和一个红点，传播后，一个连通分支被染成了蓝色，一个连通分支被染成了红色。
- 定量来说：

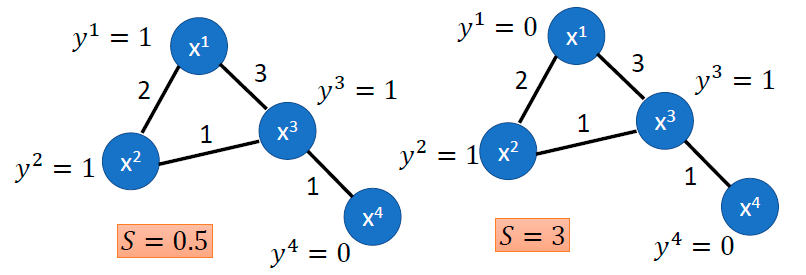

定义图上的标签的平滑程度：
S=\frac{1}{2} \sum_{i, j} w_{i, j}\left(y^{i}-y^{j}\right)^{2}=\mathtt{y}^TL\mathtt{y}
S 作用于所有的数据（不论有无标签），越小表示越平滑。
\mathtt{y}=[\ldots y^i \ldots y^j\ldots]^T 是 (R+U) 维的向量
L=D-W 是图的拉普拉斯算子（Graph Laplacian），是 (R+U)\times(R+U) 的矩阵

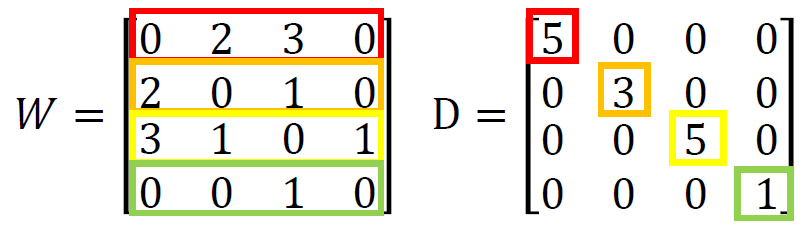

W 是权重矩阵，D 是度矩阵。上图（忽略标签）的 W 和 D 如下：
最终的损失函数如下：
L_\lambda=\sum_{x^{r}} C\left(y^{r}, \hat{y}^{r}\right)+\textcolor{red}{\lambda S}
相当于在原来的损失函数上加入一个正则化项 \textcolor{red}{\lambda S}
注：平滑操作不一定要作用于神经网络的输出项，可以作用于神经网络的任意一层。
最后，李宏毅老师介绍了 Better Representation，具体会放在无监督学习（P23）中讲。
Better Representation的核心精神是：去芜存菁，化繁为简。即通过观察（observation）得到更好的表征——隐含因素（latent factor）
7. RNN
RNN 这几章的顺序有点混乱，这里按个人学习的顺序进行整理。
Recurrent Neural Network (Part I)（P20）

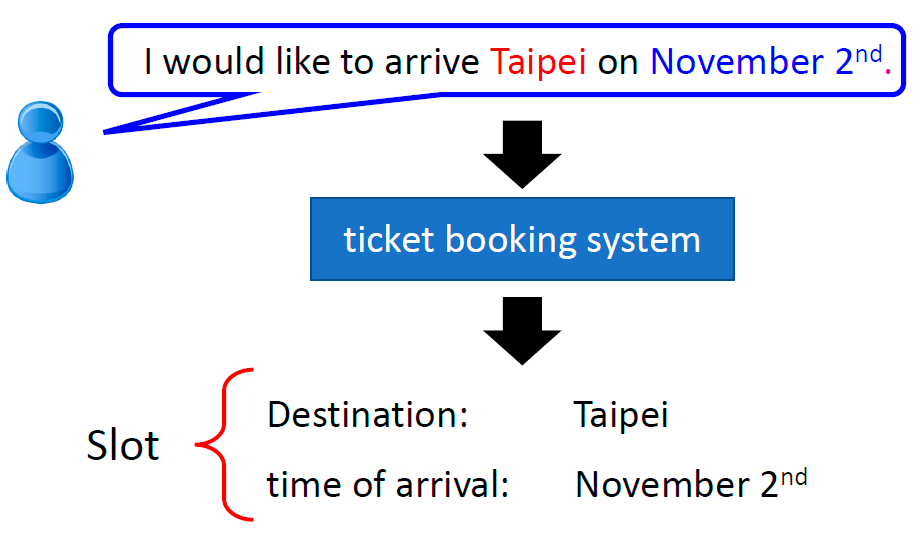

首先，介绍一个自然语言处理任务中常见的应用问题：Slot Filling（填槽）
Slot Filling：
用户说出一句话，提取出其中的重点，把它填入对应的槽中，比如“目的地”填“台北”，“抵达时间”填“11月2日”
当然，可以用前向传播神经网络来解决这个问题。
首先，要用一个向量来表示一个词，这可以叫做词的向量化、词的编码或者词嵌入。这里用到的是最简单的独热编码（one-hot encoding，又叫 1-of-N encoding）： 它是一个长度为 N 的向量，只有 1 个数字是1，其它的 N-1 个数字都是0。one-hot 编码使得每个单词在它们各自的维度上，与其它单词是独立的。
通常，这个 N 是词汇表的大小。对于出现在词汇表之外的词，还可以额外引入一个“other”维度。
注：其它一些词嵌入的方法见 P22.

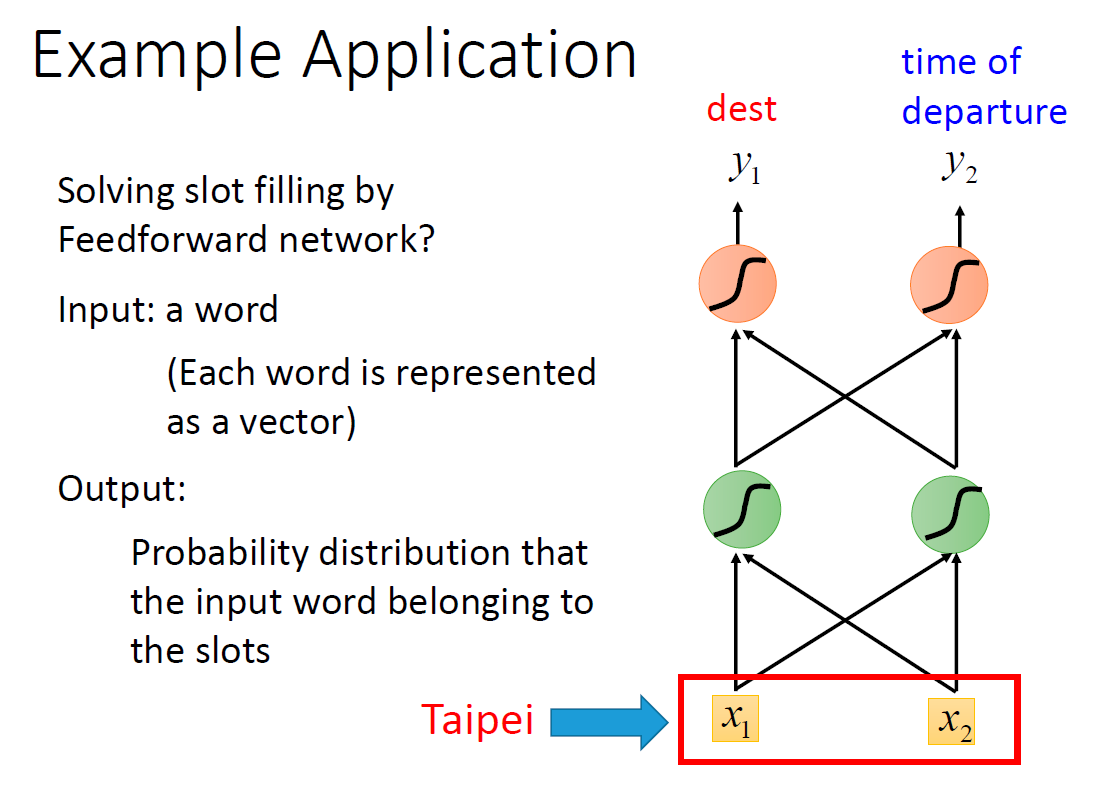

用前向传播神经网络解决 Slot Filling 问题
输入：一个单词（更准确的说，是它的向量）
输出：这个单词属于某个槽的概率分布
如：输入 “Taipei”，输出它属于 y_1= dest 的概率，属于 y_2 = time of departure 的概率
李宏毅老师由前向传播神经网络的不足引出 RNN，并举例解释了其运作过程

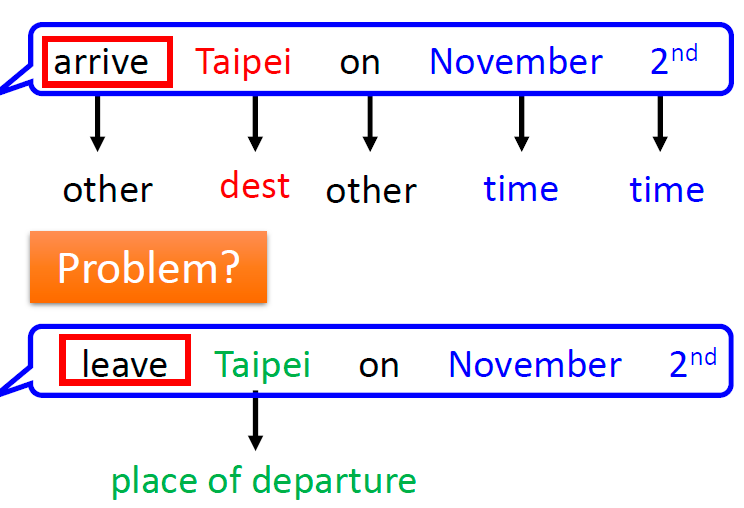

前向传播神经网络存在的问题：
如果输入的不是“arrive Taipei on November 2nd”，而是“leave Taipei on November 2nd”，那么 “Taipei” 在第一句中是目的地，在第二句中是离开地。
因此，前向传播神经网络需要有一个存储功能，记忆出现在 “Taipei” 之前的词是 “arrive” 还是 “leave”，RNN 由此诞生。

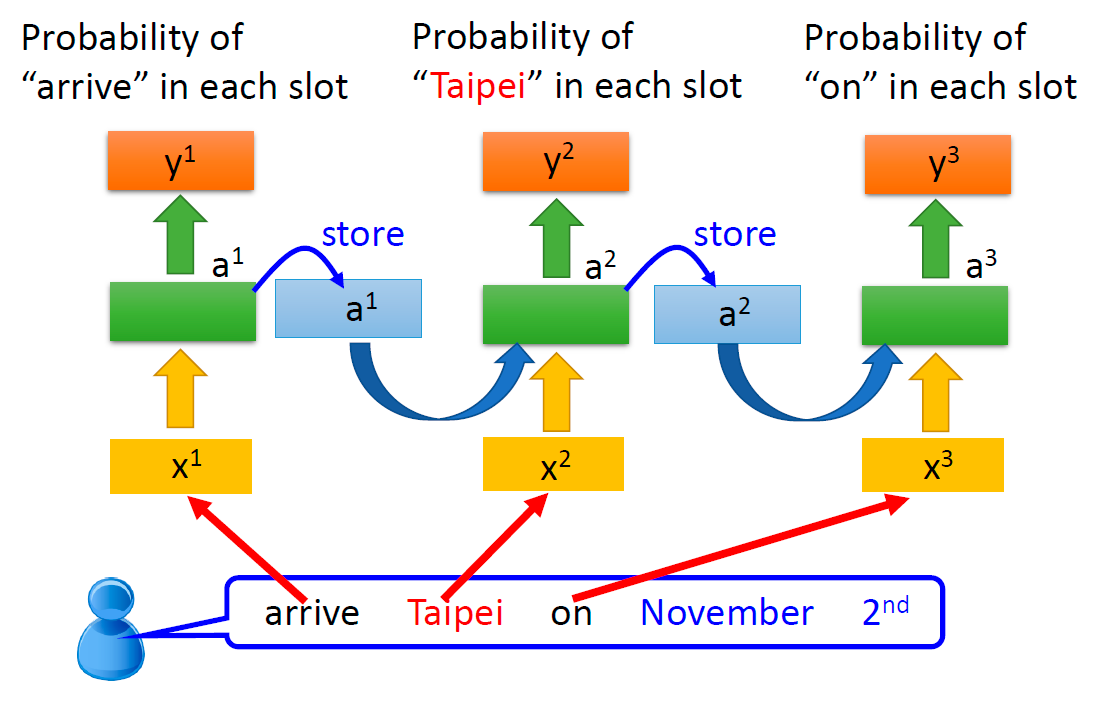

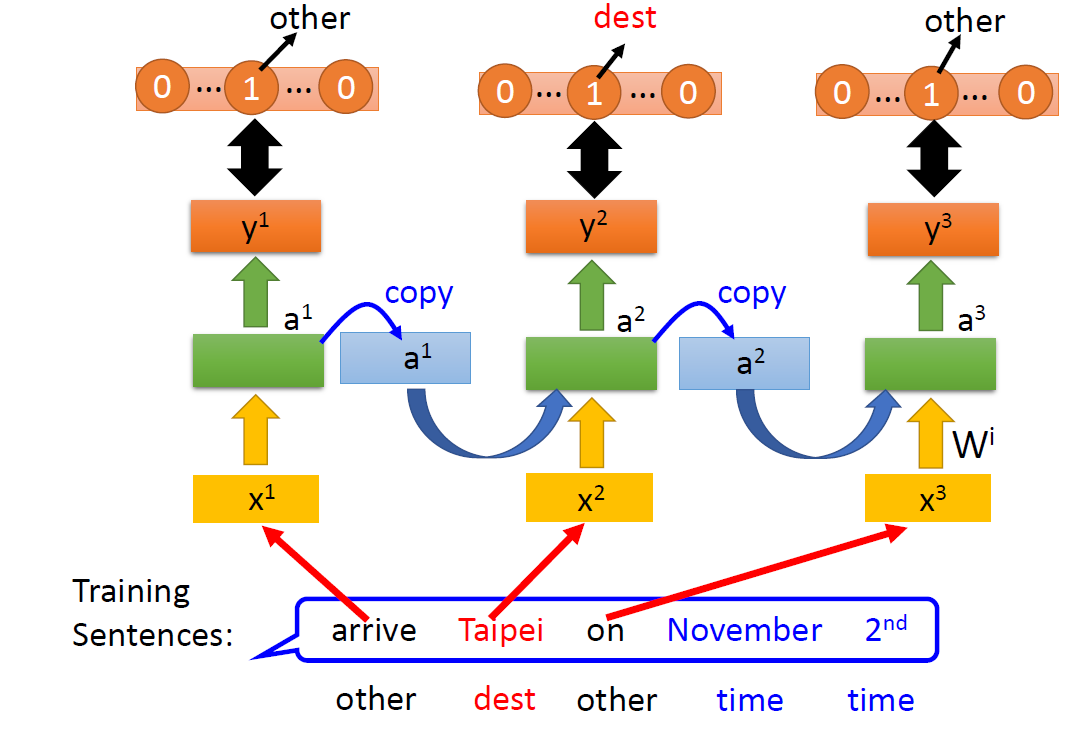

在前向传播神经网络中加入存储单元 （图中的a_1、 a_2），每一步执行后，会将隐藏层的输出存储在a_1、 a_2中。当输入下一个单词时，会从 a_1、 a_2 中读取数据，作为输入之一。
这样子的同一个网络会反复使用，把循环图按照时序展开后如下图所示：
而存储单元中的值会不断更新，从 a^1 变成 a^2 ，从 a^2 变成 a^3 ……由于存储单元的存在，因此，RNN 的输出与前向传播神经网络的输出不相同。注：更详细的可看 【Pytorch官方教程】从零开始自己搭建RNN1 - 字母级RNN的分类任务

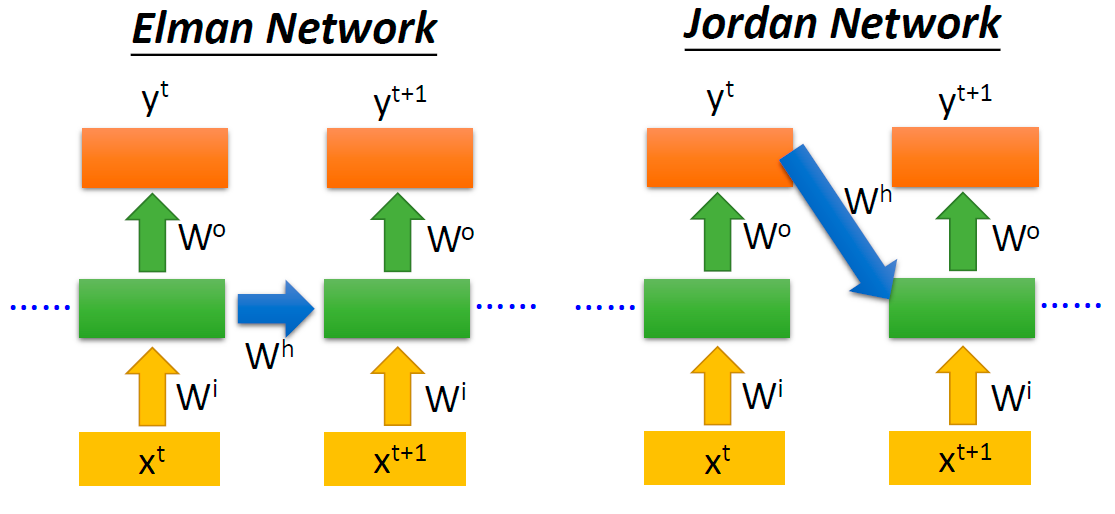

关于这里的循环结构，有两种循环方式：
- Elman Network：存储单元中存储的是上一时间步中最后一层隐藏层的状态
- Jordan Network：存储单元中存储的是上一时间步中输出层的状态
差异如下图所示：
RNN 可能存在一些变体，比如：更深的RNN、双向RNN、LSTM、GRU等。

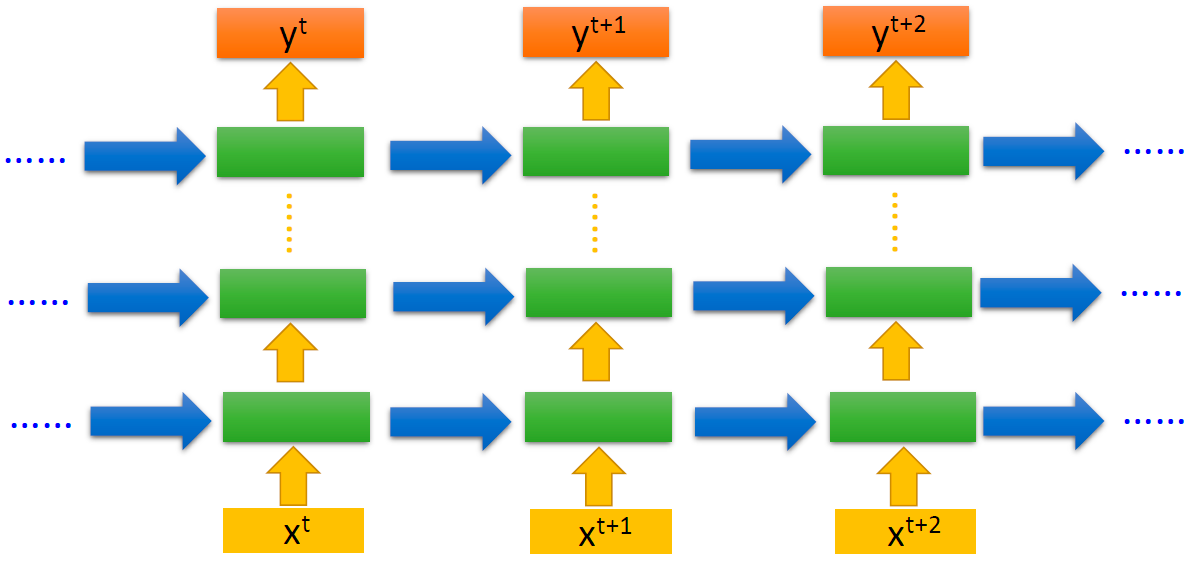

更深的RNN：每一个时间步的 RNN 可以很深，有多个存储单元。
双向RNN：两个RNN把句子正向、反向处理后，把同一个词对应的输出直接拼接在一起，得到双向RNN的输出。
因为LSTM很重要，所以李宏毅老师接下来重点讲了LSTM.
LSTM 是RNN的一个变体，现在提到RNN，一般都是指 LSTM。

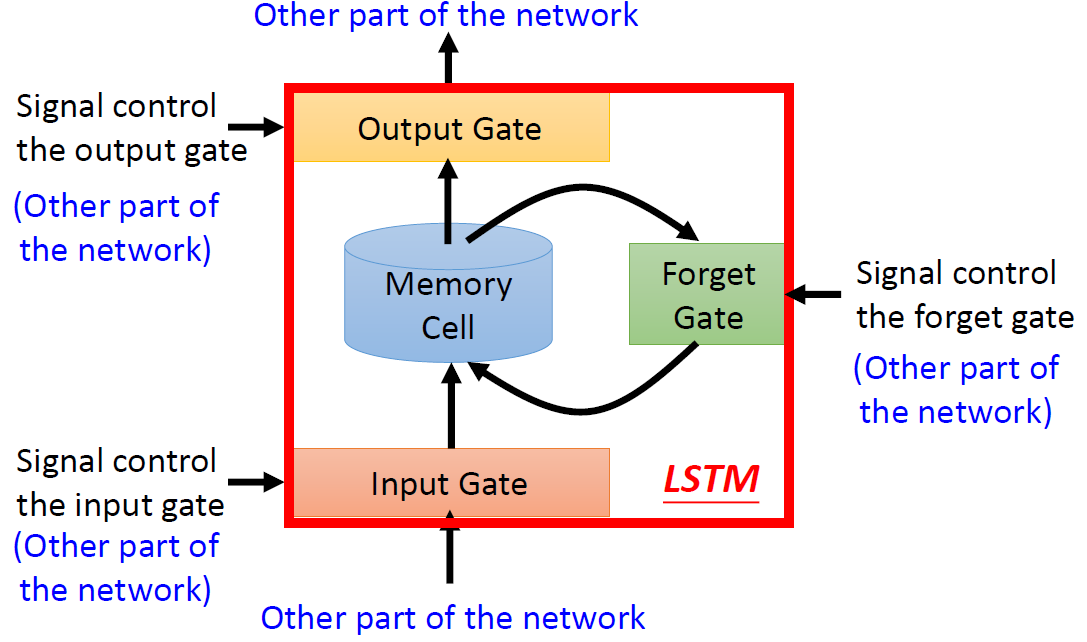

LSTM 的整体框架如下：
- 输入门：输入要被写入到 Memory Cell 中，但是它先要通过一个输入门（Input Gate）。输入门有一个控制信号（这个控制信号来源于网络的其它部分）来控制这个门，只有当这个门被打开的时候，这个输入值才能被写到记忆存储元中。
- 输出门：Memory Cell 中的值要被输出，但是只有当输出门（Output Gate）被打开时，Memory Cell 中的值才能被输出。
- 遗忘门：Memory Cell 中的值可能会被格式化（format），当遗忘门（Forget Gate）被打开时，Memory Cell 中的值可能被清空。
Q：这些门什么时候被打开，什么时候被关闭？
A：模型自己学习。

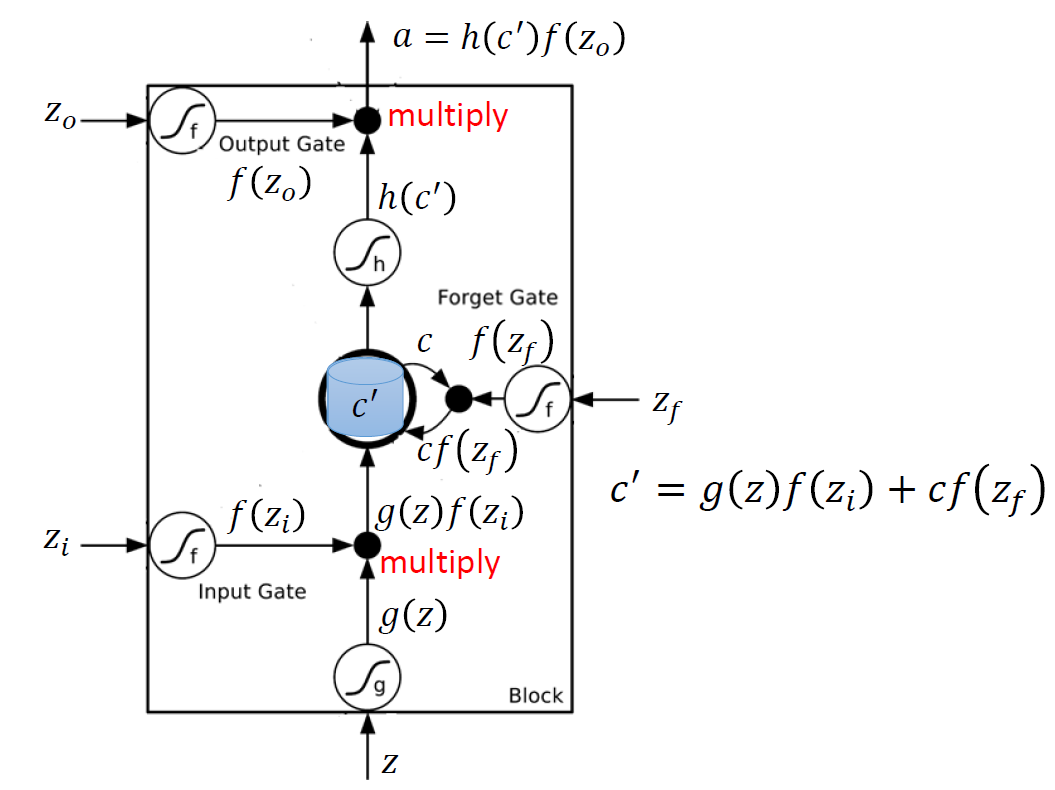

LSTM 引入了1个记忆存储元（c），有3个门（Input Gate、Forget Gate、Output Gate），4个输入（下图的 z_f、z_i、z_o、z），1个输出（a）。
流程如下：
- z 通过变换后变成 g(z)
- z_i通过输入门（Input Gate）后变成 f(z_i)
- g(z) 与 f(z_i) 相乘变成 g(z)f(z_i)
- z_f通过遗忘门（Forget Gate）后变成 f(z_f)，与memory cell中原有的值c相乘，变成 cf(z_f)
- cf(z_f) 和 g(z)f(z_i) 作用后，将memory cell中的值 c 更新为 c'，通过变换后得到 h(c')
- z_o通过输出门（Output Gate）后变成 f(z_o)
- f(z_o) 与 h(c')相乘得到输出 a=h(c')f(z_o)
说明：
一般是\sigma(·)的S型曲线，即sigmoid函数，输出在0-1之间，表示门被打开的程度。

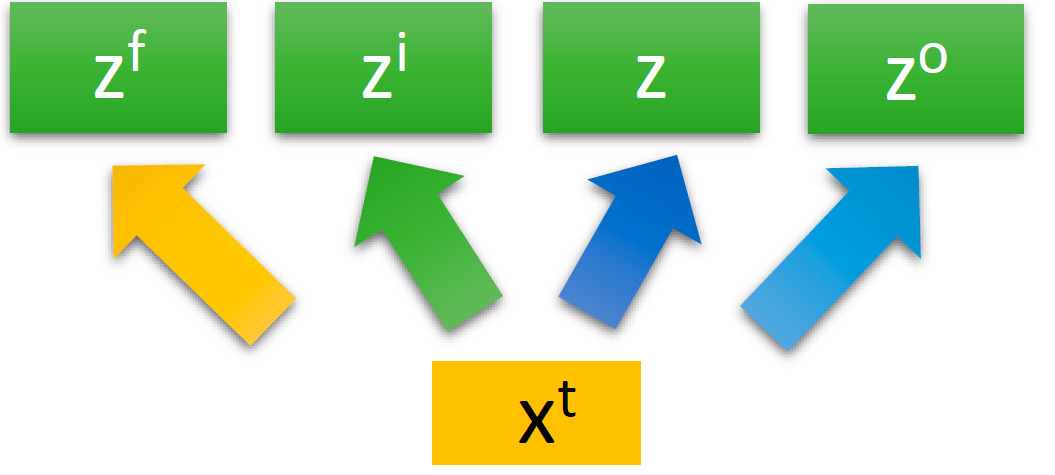

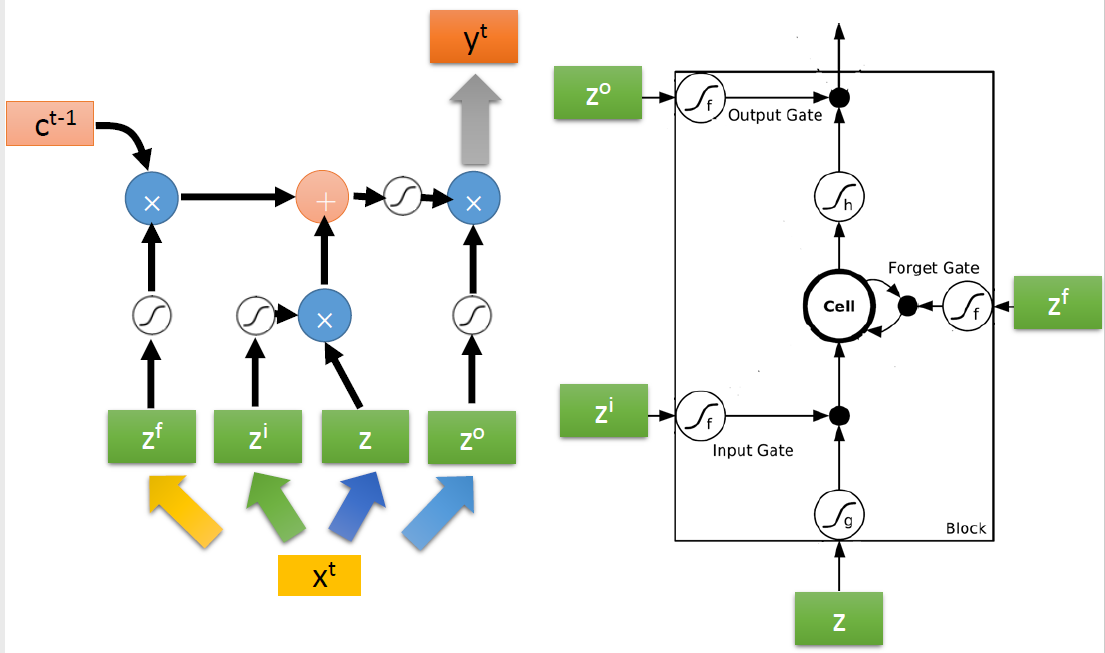

为了便于理解，李宏毅老师又列举了一个例子。接着，他又详细解释了 x^t 与 z_f、z_i、z_o、z之间的关系。
对同一个输入x_t，乘上不同的权重W_f、W_i、W、W_o就变成了四个不同的值：
- z^f=W_fx^t，是遗忘门（Forget Gate）的输入，通过遗忘门后变成 f(z^f)=\sigma(z^f)=\sigma(W_fx^t)
- z^i=W_ix^t，是输入门（Input Gate）的输入，通过输入门后变成 f(z^i)=\sigma(z^i)=\sigma(W_ix^t)
- z=Wx^t，是真正的输入（和输入门的输入是不一样的），通过变换后变成 g(z)
- z^o=W_ox^t，是输出门（Output Gate）的输入，通过输出门后变成 f(z^o)=\sigma(z^o)=\sigma(W_ox^t)

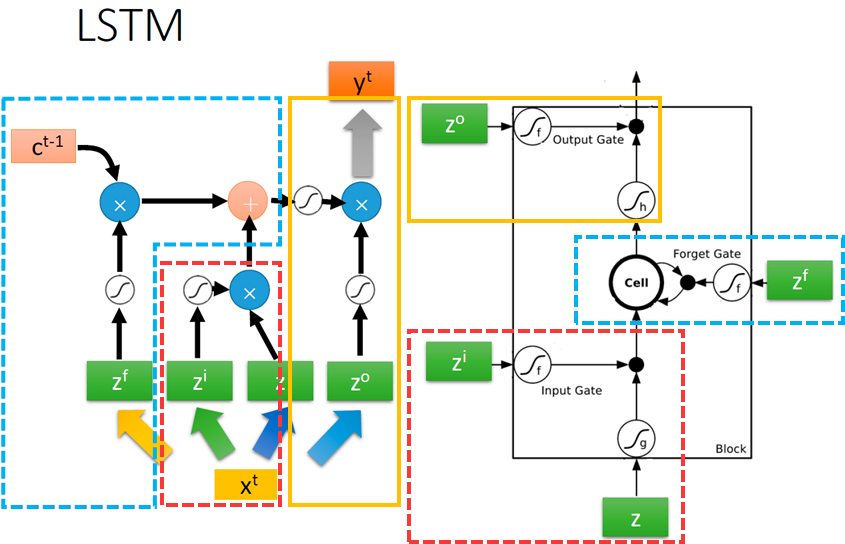

其它几个部分的对应如下图所示：
红色方框圈出来的部分，是输入和输入门的更新，它负责判断是否要接受新的输入：
- z^i乘以权重W_i，加上偏置向量b_i，经过输入门，变成了i_t = \sigma(W_iz^i+b_i)
- z乘以权重W_c，加上偏置向量b_c，经过\tanh(·)，变成了\tilde{c}_t=\sigma(W_cz+b_c)。这里的c是上面的cell的简写，它是一个存储单元
- 把 i_t 和 \tilde{c}_t 按元素相乘（Hadamard乘积，运算符为\odot或*），得到i_t*\tilde{c}_t，然后输入cell
蓝色圈出来的部分，是遗忘门的更新，它负责判断是否要更新cell中的值，如果更新了，就要忘记之前的值，写入新的值：
- cell中存放了上一步的存储向量c_{t-1}
- z^f乘以权重W_f，加上偏置向量b_f，经过遗忘门，变成了f_t=\sigma(W_fz^f+b_f)
- 在cell中，把 c_{t-1} 和 f_t同样按元素相乘，然后和刚才提到的i_t*\tilde{c}_t相加，就变成了新的存储向量 c_t=c_{t-1}* f_t+i_t*\tilde{c}_t
橙色圈出来的部分，输出门的更新，它负责判断是否要输出最后的值：
- 新的 c_t 先通过一个 \tanh(·) 函数，变成 \tanh(c_t)
- z^o乘以权重W_o，加上偏置向量b_o，经过输出门，变成了 o_t=\sigma(W_oz^o+b_o)
- 把 \tanh(c_t) 和 o_t 按元素相乘，得到新的隐藏层状态 h_t=o_t*\tanh(c_t)
- 隐藏层状态 h_t 通过一个softmax函数，得到最后的输出 y_t=softmax(h_t)

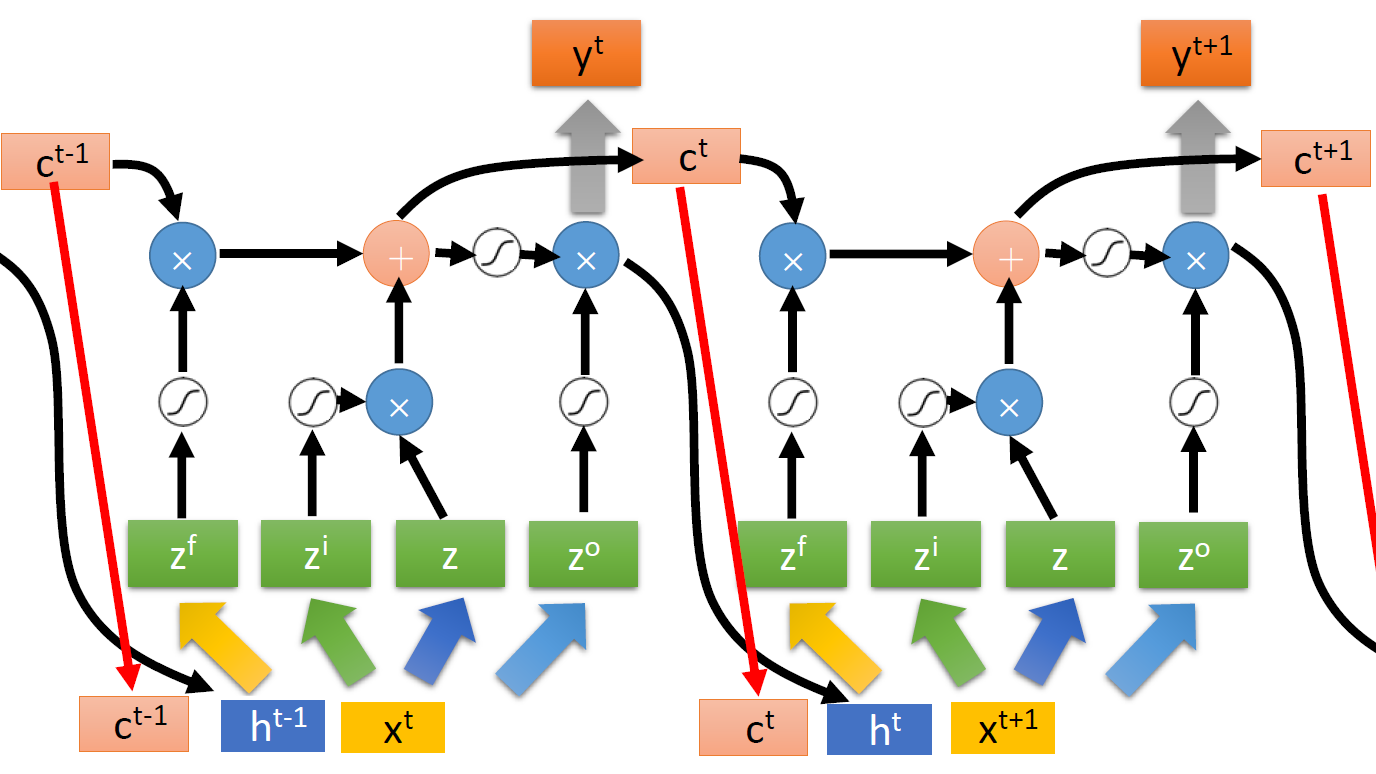

更复杂一点，LSTM 中引入了 Memory Cell 中存储的结果 c^t 和隐藏层状态 h^t，形成 “peephole”。即原来的输入只有 x^t，现在变成了[c^{t-1}, h^{t-1}, x^t]，则：
- z^f=W_f[c^{t-1}, h^{t-1}, x^t]，是遗忘门（Forget Gate）的输入
- z^i=W_i[c^{t-1}, h^{t-1}, x^t]，是输入门（Input Gate）的输入
- z=W[c^{t-1}, h^{t-1}, x^t]，是真正的输入（和输入门的输入是不一样的）
- z^o=W_o[c^{t-1}, h^{t-1}, x^t]，是输出门（Output Gate）的输入
Recurrent Neural Network (Part II)（P21）
接着上一P，继续讲循环神经网络，这里讲 RNN 如何学习。
首先是Loss function，这里只举了一个例子讲 Loss function 是预测值和实际值的交叉熵损失之和。

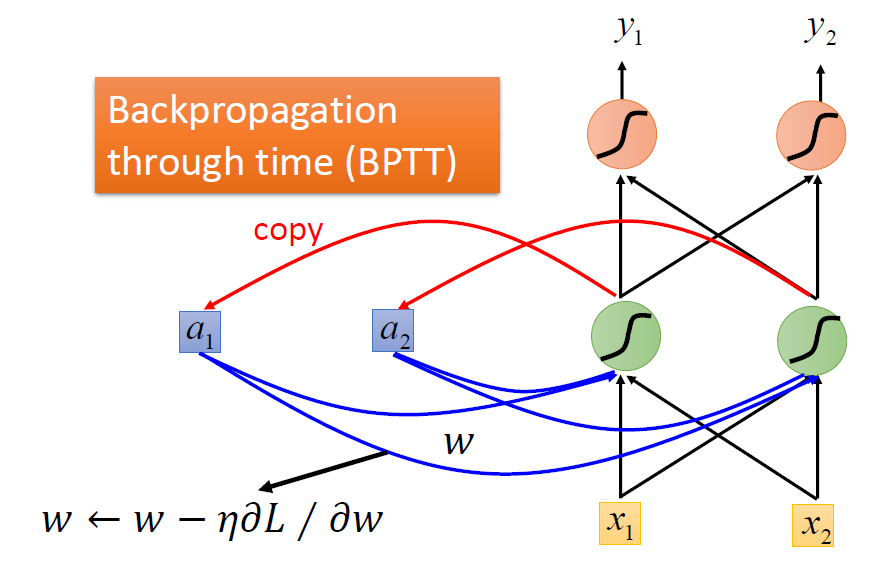

然后是如何 training，用到的仍然是梯度下降法，用到后向传播，不过这里是 BPTT（Backpropogation through time）：

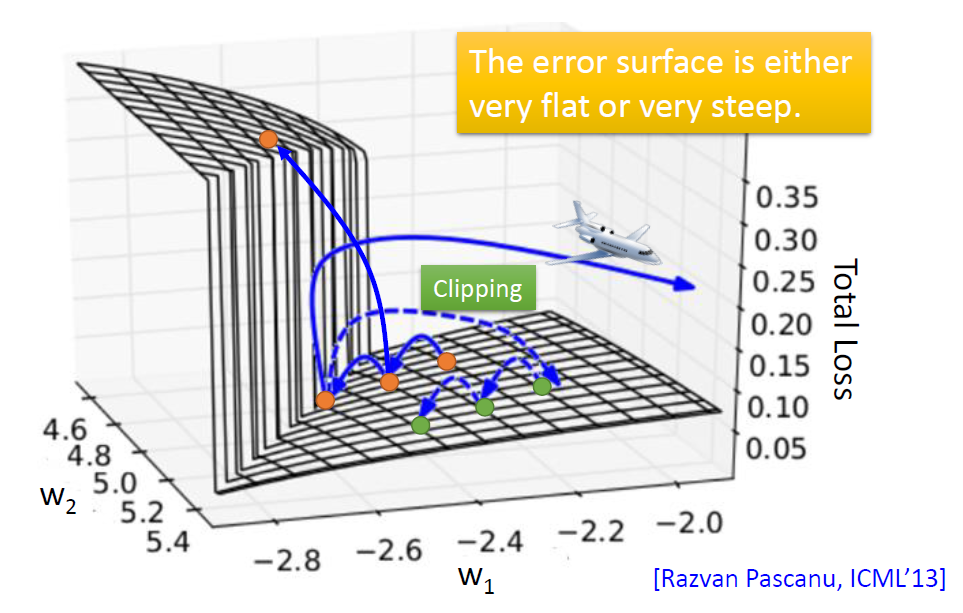

RNN 虽好，但是它在训练时会遇到一些问题（梯度爆炸、梯度消失），李宏毅老师举了例子来说明梯度爆炸的问题。
因为error surface太陡峭，在更新参数时很容易飞出去。
然后，李宏毅老师提供了一些解决技巧。
Q: 有什么解决的方法？
A：
- Clipping：当梯度更新超过某个值时，就让它等于这个值。可以在一定程度上缓解这个问题。
- LSTM. 可以解决梯度消失，但不能解决梯度爆炸。
Q： 为什么可以解决梯度消失？
A：
a. 记忆的值和输入的值是相加而不是相乘。
b. 之前的运算结果对LSTM的影响是一直存在，不会消失，除非遗忘门关上。
Gated Recurrent Unit (GRU) 比 LSTM 简单，只有两个门，如果 LSTM 过拟合太严重，可以尝试GRU。
其它变体：Clockwise RNN、 Structurally Constrained Recurrent Network (SCRN)- 用单位矩阵初始化一般的RNN + ReLU
一般，不用单位矩阵时，sigmoid 效果比 ReLU 好。
李宏毅老师讲了更多关于RNN的应用场景。
多对一（Many to one）：输入是向量序列，输出只有一个向量。
比如：
* 情感分析（Sentiment Analysis）：输入一个句子，输出态度是“正面”或“负面” * 关键词提取（Key Term Extraction）：输入一篇文档，输出它的关键词
多对多（Many to many）：
* 输入输出都是向量序列，但是输出更短。比如：
* 语音识别（Speech Recognition）：输入声音，输出文字
* CTC（Connectionist Temporal Classification）
* 输入输出都是向量序列，没有限制。比如：
* 机器翻译（Machine Translation）
除了序列，其它应用：
- 句法分析（Syntactic parsing）
序列到序列的自动编码器（文本、语音）
- 聊天机器人（Chat-bot）
- 视频描述生成（Video Caption Generation）
- 图像描述生成（Image Caption Generation）
基于注意力机制的模型（Attention based Model）
- 阅读理解（Reading Comprehension）
- 视觉问答（Visual Question Answering）
- 语音问答（Speech Question Answering）
更多学习资料：
- The Unreasonable Effectiveness of Recurrent Neural Networks：http://karpathy.github.io/2015/05/21/rnn-effectiveness/
- Understanding LSTM Networks：http://colah.github.io/posts/2015-08-Understanding LSTMs/
最后，李宏毅老师描述了 RNN 和 Structured Learning 的关系。

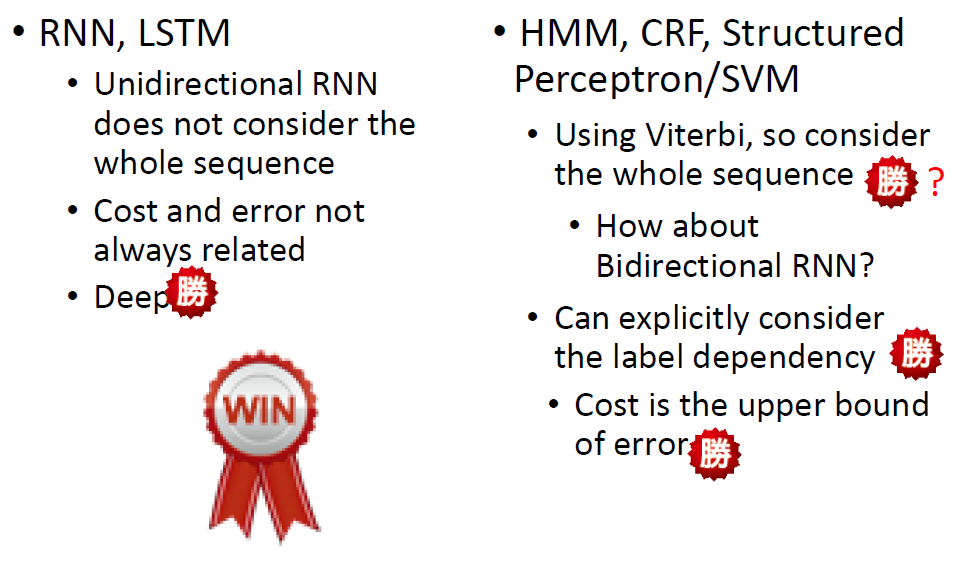

RNN 和 Structured Learning 对比
RNN, LSTM：
- 单向RNN无法考虑整个序列
- 成本和误差并不一定相关
- 深度
HMM, CRF, Structured Perceptron/SVM：
- 用 Viterbi 算法，可以考虑整个序列（双向RNN可以克服）
- 成本是误差的上界

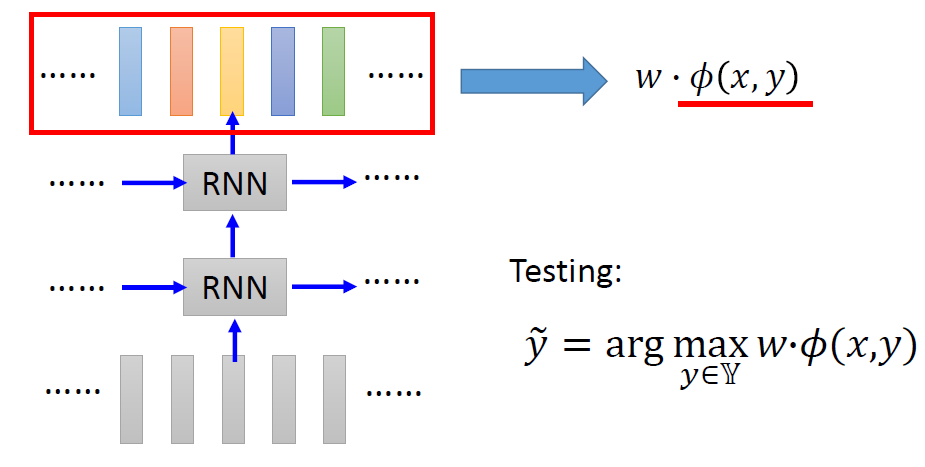

RNN 和 Structured Learning 可以结合起来，同时享有两者的优点。
比如：
- 在语音识别中，CNN/LSTM/DNN + HMM
HMM公式： P(x, y)=P\left(y_{1} \mid start \right) \prod\limits_{l=1}^{L-1} P\left(y_{l+1} \mid y_{l}\right) P\left(end \mid y_{L}\right) \prod\limits_{l=1}^{L} \textcolor{#0000FF}{P\left(x_{l} \mid y_{l}\right)}
最后一项的计算可以借助RNN：
\textcolor{#0000FF}{P\left(x_{l} \mid y_{l}\right)} = \frac{P(x_l,y_l)}{P(y_l)}=\frac{\textcolor{#FF0000}{P(y_l\mid x_l)}P(x_l)}{\textcolor{green}{P(y_l)}}
其中， \textcolor{#FF0000}{P(y_l\mid x_l)}可以用 RNN 来得到；\textcolor{green}{P(y_l)} 可以用计数的方式得到。- 语义标注：双向LSTM+CRF/结构化的SVM
最后，李宏毅老师用 GAN（Generative Adversarial Network 生成对抗神经网络）来说明 Structured Learning 可行的原因。
神经网络未来的趋势可能是变得deep并且structured，这里李宏毅老师介绍了他的另一门课程——Machine learning and having it deep and structured (MLDS) ，这门课程只略微复习 DNN、CNN 的内容，侧重讲 Deep learning 和 Structured learning。
Unsupervised Learning - Word Embedding（P23）
P22 半监督学习的内容上面已经写了，所以这边继续写 P23，以词嵌入为例讲无监督学习。

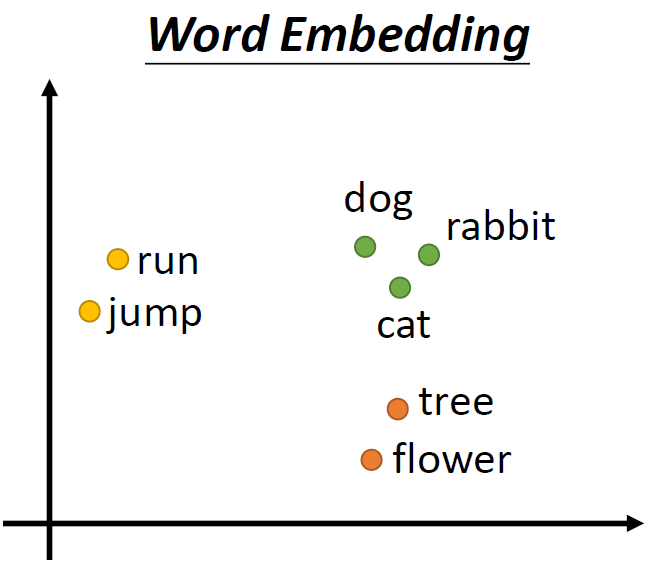

首先，李宏毅老师介绍了 1-of-N Encoding，引入词嵌入（Word Embedding）

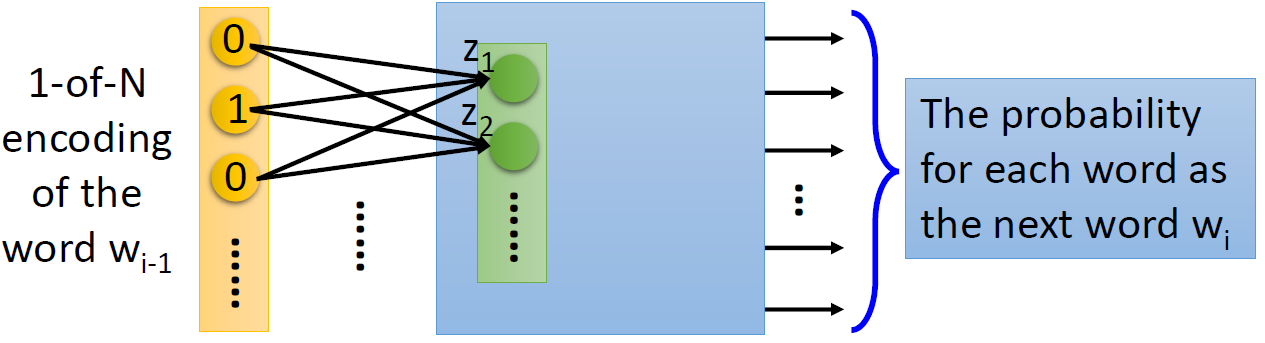

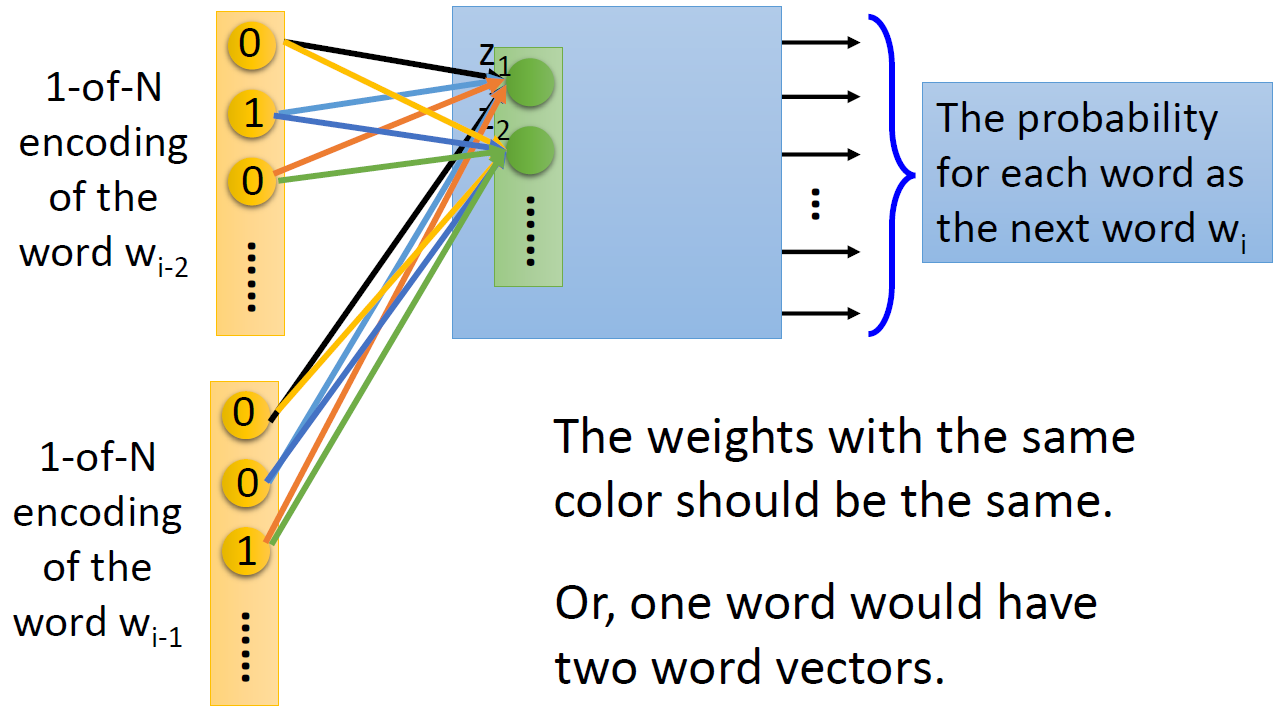

1-of-N Encoding，又叫one-hot encoding（独热编码），一个向量表示一个词，只有一个维度是1，其它维度都是0。
比如：
- apple = [ 1 0 0 0 0]
- bag = [ 0 1 0 0 0]
- cat = [ 0 0 1 0 0]
- dog = [ 0 0 0 1 0]
- elephant = [ 0 0 0 0 1]
优点：简单，方便
缺点：维度大，占用空间大，且无法表达两个词之间的关系。比如 cat 和 dog 都是动物，这两个词应该比较接近，cat 和 bag 之间的关系应该比较远，但是这种编码方式无法体现出这种关系。
一个理想的方法是Word Embedding，将单词降维，嵌入到高纬度的向量空间中，使得相似的词在向量空间中比较接近。
生成词向量的过程是无监督的，我们只知道输入是一堆文本，但是不知道神经网络会输出什么。
Q：如何计算得到词嵌入？
A：auto-encoder 是不可行的，可以通过一个词汇的上下文来理解它。
Q：如何利用上下文？
A：有两类方法：
- 基于计数的方法（count based）
如果单词 w_i 和 w_j 经常一起出现，那么它们的词向量 V(w_i) 和 V(w_j) 一定很接近。希望两个词向量的内积 V(w_i)·V(w_j) 与 单词 w_i 和 w_j在同一篇文档中一起出现的次数 N_{ij} 相关。
这里常用的一个方法就是：Glove Vector- 基于预测的方法（prediction based）

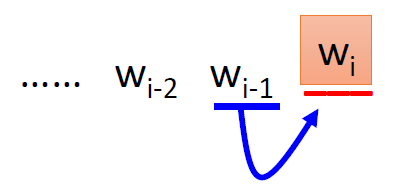

根据 w_{i-1} 预测 w_i
输入单词 w_{i-1} 的 1-of-N 编码，通过神经网络，输出每个单词成为 w_i 的概率。
可以拿出这个神经网络的第一个隐藏层的神经元 [z_1 z_2 \ldots]，用它作为单词 w 的词向量表示 V(w)
可以进一步拓展，根据前面两个词 w_{i-2}、w_{i-1} 来预测 w_i，每一维度参数共享（下图中相同颜色的线表示权重相同），否则一个单词会有两个词向量 。
Q：在基于预测的方法中如何训练？
A：最小化预测值和目标值的交叉熵损失。网络结构有几种变体，其中最常见的有两类：

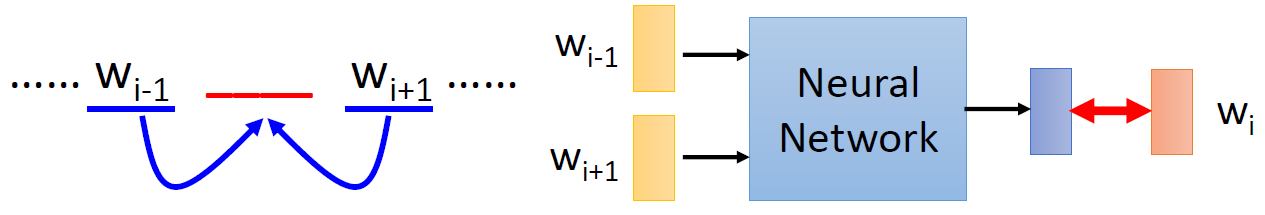

- Continuous bag of word (CBOW) 模型
给定上下文预测单词

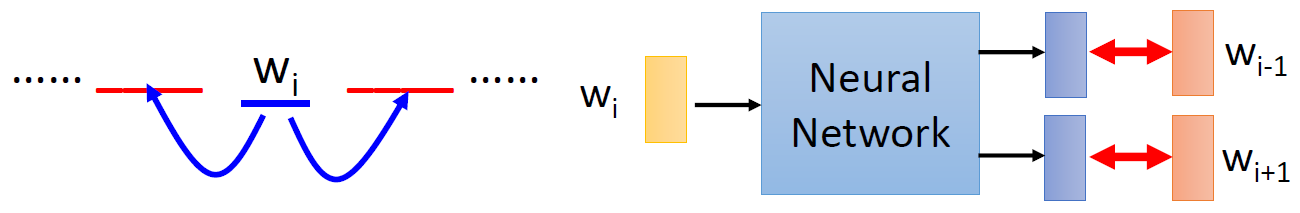

- Skip gram
给定单词预测它的上下文
注：这里的神经网络不是DNN，一般只有一个隐藏层。
最后，李宏毅老师介绍了词嵌入中一些有意思的现象和应用，比如可以做类比、多语言的嵌入（Multi-lingual Embedding）、多领域的嵌入（Multi-domain Embedding）、文档嵌入（Document Embedding）等等。
