图像是一个重要的研究领域，在深度学习中的应用越来越广泛。
基于深度学习的图像分割技术是一种强大的工具，在多个领域中得到了广泛应用。
最近正在看一本有关医疗图像处理技术的书籍，里面有一整个章节在讲解各种医疗图像分割技术，
与我之前写的两篇文章相比，细分到了医疗领域，医疗图像与其他领域相比，虽万变不离其宗，
但仍有独特之处，所以想针对医疗领域图像分割再写一个系列的文章，希望对从事医疗算法的同行有所帮助，
本系列文章分为如下四部分：
**医疗图像分割概述和基本理论**
基于模糊聚类的医疗图像分割
基于可形变模型的医疗图像分割
基于神经网络的医疗图像分割本篇文章主要讲解医疗图像分割概述和基本理论
1概述
2基于阈值的分割
2.1全局阈值
2.2局部阈值
2.3图像预处理
3区域增长
4分水岭
5基于边缘的图像分割
6多谱图像分割

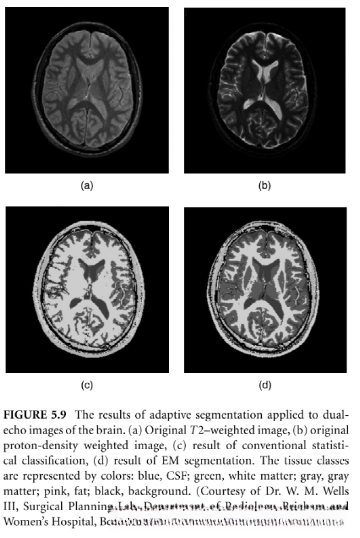

6.1多模态

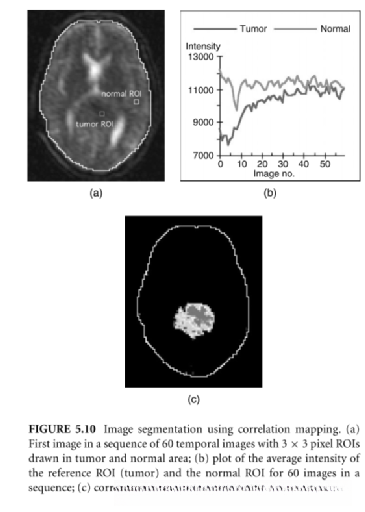

6.2多时域
1概述：
图像分割的本质是从背景中分离出感兴趣区域，在医学影像分析中这一技术不仅能够用于识别解剖结构及其组织类别（如器官、病变区域等），同时也可以用于可视化展示以及图像压缩存储。作为图像处理技术中的一个重要研究方向，这一方法在精准医学诊断与研究中发挥着关键作用。
图像分割主要通过两种主要的方法实现：一种是获取该区域的所有像素信息；另一种则是通过先确定该区域的边界来进行分割。其中第一种方法主要依据像素灰度值进行操作；但除此之外；像纹理特征等其他属性也会被应用到图像分割中；而基于边界的第二种方法则主要依靠图像梯度信息进行处理。
2基于阈值的分割：
有多种基于阈值的图像分割技术，有一部分是基于图像直方图，例如，基于整幅图像的直方图选择一个阈值，
这种方式叫做全局阈值分割；其他的则是基于图像局部属性，例如局部均值和方差，
或者是局部梯度，这种方式叫做局部阈值分割。2.1全局阈值：

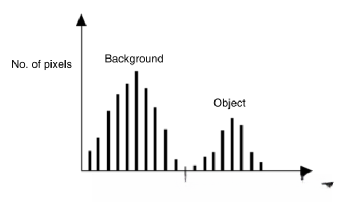

全局阈值假设图像的直方图满足双峰形状：
通过这种方式选择一个合适的阈值便能将图像分成两个部分。举个例子来说，在这种情况下我们选择一个合适的数值T然后分割结果就呈现明显的两部分。

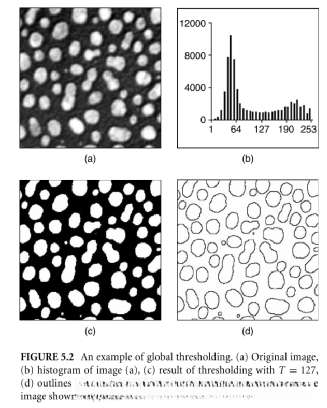

下面是一个全局阈值分割的例子：
除了通过直方图确定分割阈值外，还有许多用于计算分割阈值的技术可供选择。其中一个采用能够使误分率最小化的分类模型来实现这一目标的方法，在这篇论文中得到了详细阐述：如下面所述的论文中提到的就是基于这种方法实现对大脑磁共振（MR）图像分割的过程：
The quantification of cerebral ventricular volumes can be achieved through the application of a semi-automated algorithm.
他的缺点也很明显。这一缺点尤为显著。该方法要求目标与背景之间具有良好的对比度。当对比度过低或当图像存在噪声时效果同样欠佳，在现实中通常难以找到满足严格双峰形状的图像直方图。
2.2局部阈值：
在全局阈值不再适用的情况下，可以选择采用局部阈值。局部阈值可以通过以下方式实现：
1.将整幅图像划分为多个小图像，然后分别计算每个小图像的阈值
2.最简单的可以将所有小图像阈值的均值作为整幅图像的分割阈值
2.3图像预处理：

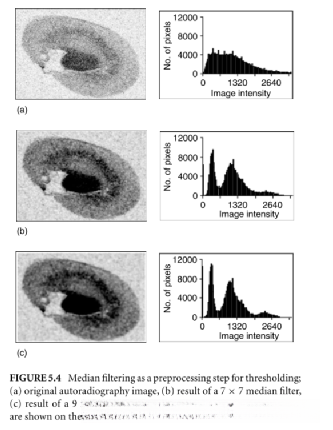

当图像的对比度较低且边界模糊时，在进行进一步分析之前可以通过应用图像预处理技术来改善其频数分布曲线。例如采用中值滤波法，并结合频数分布曲线如图所示，在经过中值滤波处理后频数分布曲线呈现双峰特征。除此之外还有其他改进方法这里就不一一详细说明了。
在Opencv中实现了基本的基于阈值的图像分割技术。
#include "opencv2/imgproc.hpp"
#include "opencv2/imgcodecs.hpp"
#include "opencv2/highgui.hpp"
#include <iostream>
using namespace cv;
using std::cout;
/// Global variables
int threshold_value = 0;
int threshold_type = 3;
int const max_value = 255;
int const max_type = 4;
int const max_binary_value = 255;
Mat src, src_gray, dst;
const char* window_name = "Threshold Demo";
const char* trackbar_type = "Type: \n 0: Binary \n 1: Binary Inverted \n 2: Truncate \n 3: To Zero \n 4: To Zero Inverted";
const char* trackbar_value = "Value";
//![Threshold_Demo]
/** * @function Threshold_Demo
*/
static void Threshold_Demo( int, void* )
{
/* 0: Binary
1: Binary Inverted
2: Threshold Truncated
3: Threshold to Zero
4: Threshold to Zero Inverted
*/
threshold( src_gray, dst, threshold_value, max_binary_value, cv::THRESH_TRIANGLE );
imshow( window_name, dst );
}
//![Threshold_Demo]
/** * @function main
*/
int main( int argc, char** argv )
{
//! [load]
String imageName("D:\ basketball2.png"); // by default
if (argc > 1)
{
imageName = argv[1];
}
src = imread( samples::findFile( imageName ), IMREAD_COLOR ); // Load an image
if (src.empty())
{
cout << "Cannot read the image: " << imageName << std::endl;
return -1;
}
cvtColor( src, src_gray, COLOR_BGR2GRAY ); // Convert the image to Gray
//cvtColor( src, src_gray, COLOR_BGR2HSV); // Convert the image to Gray
//! [load]
//! [window]
namedWindow( window_name, WINDOW_AUTOSIZE ); // Create a window to display results
//! [window]
//! [trackbar]
createTrackbar( trackbar_type,
window_name, &threshold_type,
max_type, Threshold_Demo ); // Create a Trackbar to choose type of Threshold
createTrackbar( trackbar_value,
window_name, &threshold_value,
max_value, Threshold_Demo ); // Create a Trackbar to choose Threshold value
//! [trackbar]
Threshold_Demo( 0, 0 ); // Call the function to initialize
/// Wait until the user finishes the program
waitKey();
return 0;
}3区域增长

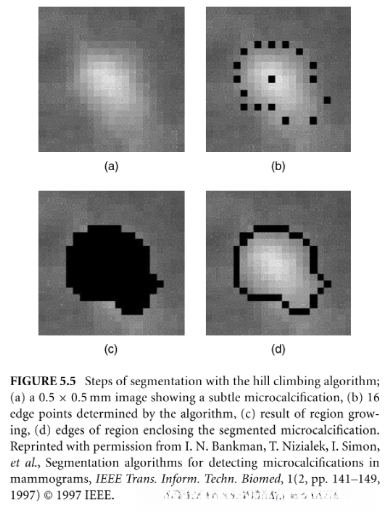

在图像处理中被称为区域融合技术的一种方法，在数字图像处理领域具有重要应用价值。其基本原理是通过识别具有相近灰度值的像素集合，并选择人工指定或自动选取初始中心点的方式展开运算，在系统性地扫描邻近象素的基础上逐步扩大当前区域范围直至所有可能的相同比例对象都被探测完毕为止。其中对一致性的评估机制至关重要：主要依据单个象素亮度特征进行判断的同时可参考局部邻域内平均亮度水平作为判别标准
在opencv中已经实现了对区域增长的封装。
#include "opencv2/highgui/highgui.hpp"
#include "opencv2/imgproc.hpp"
#include "opencv2/imgcodecs.hpp"
#include <iostream>
#include "math.h"
using namespace cv;
using namespace std;
Point recent_Point, recent_Point1;
Mat RegionGrow(Mat src, Point2i pt, int th)
{
Point2i ptGrowing; //待生长点位置
int nGrowLable = 0; //标记是否生长过
int nSrcValue = 0; //生长起点灰度值
int nCurValue = 0; //当前生长点灰度值
Mat matDst = Mat::zeros(src.size(), CV_8UC1); //创建一个空白区域，填充为黑色
//生长方向顺序数据
int DIR[8][2] = { { -1, -1 }, { 0, -1 }, { 1, -1 }, { 1, 0 }, { 1, 1 }, { 0, 1 }, { -1, 1 }, { -1, 0 } };
vector<Point2i> vcGrowPt; //生长点栈
vcGrowPt.push_back(pt); //将生长点压入栈中
matDst.at<uchar>(pt.y, pt.x) = 255; //标记生长点
nSrcValue = src.at<uchar>(pt.y, pt.x); //记录生长点的灰度值
while (!vcGrowPt.empty()) //生长栈不为空则生长
{
pt = vcGrowPt.back(); //取出一个生长点
vcGrowPt.pop_back();
//分别对八个方向上的点进行生长
for (int i = 0; i < 9; ++i)
{
ptGrowing.x = pt.x + DIR[i][0];
ptGrowing.y = pt.y + DIR[i][1];
//检查是否是边缘点
if (ptGrowing.x < 0 || ptGrowing.y < 0 || ptGrowing.x >(src.cols - 1) || (ptGrowing.y > src.rows - 1))
continue;
nGrowLable = matDst.at<uchar>(ptGrowing.y, ptGrowing.x); //当前待生长点的灰度值
if (nGrowLable == 0) //如果标记点还没有被生长
{
nCurValue = src.at<uchar>(ptGrowing.y, ptGrowing.x);
if (abs(nSrcValue - nCurValue) < th) //在阈值范围内则生长
{
matDst.at<uchar>(ptGrowing.y, ptGrowing.x) = 255; //标记为白色
vcGrowPt.push_back(ptGrowing); //将下一个生长点压入栈中
}
}
}
}
return matDst.clone();
}
void On_mouse(int event, int x, int y, int flags, void*)//每次点击左键，在相应位置画红点
{
if (event == EVENT_LBUTTONDOWN)
{
recent_Point = Point(x, y);
cout << "img_x" << " " << recent_Point.x << " " << "img_y" << " " << recent_Point.y << endl;
//circle(srcimg, recent_Point, 2, Scalar(0, 0, 255), -1);
//imshow("srcImg", srcimg);
}
}
int main() //区域生长
{
Mat binaryimg, greyimg;
Mat regiongrow, regiongrow1, regiongrow2;
Mat dst;
int th = 10;
Mat src = imread("1.jpg");
cvtColor(src, greyimg, COLOR_BGR2GRAY); //转化为灰度图
Mat temp_regiongrow = Mat::zeros(src.size(), CV_8UC1); //创建一个空白区域，填充为黑色
//转化为二值图
threshold(greyimg, binaryimg, 200, 255, THRESH_BINARY);
namedWindow("srcImg", 0);
imshow("srcImg", src);
namedWindow("binaryImg", 0);
imshow("binaryImg", binaryimg);
cout << "select one point in binaryImg" << endl;
setMouseCallback("binaryImg", On_mouse);
for (int i = 0;i < 1;i++) {
char c = (char)waitKey(0);
cout << "select one point in binaryImg" << endl;
setMouseCallback("binaryImg", On_mouse);
if (c == 'b') {
regiongrow1 = RegionGrow(binaryimg, recent_Point, th);
bitwise_or(regiongrow1, temp_regiongrow, regiongrow); //和前一个分割的图做或运算
temp_regiongrow = regiongrow1.clone(); //保存前一个分割图
}
bitwise_and(greyimg, regiongrow, dst); //与原图做与运算
namedWindow("dstimg", 0);
imshow("dstimg", dst);
imwrite("region_growing.jpg", dst);
}
waitKey(0);
return 0;
}4分水岭
该算法基于图像拓扑学原理，在目标区域及其背景部分需预先设定起始点位置。人工可自行设定起始位置, 同样可以通过计算方法自动确定起始位置。将图像中的明亮区域类比为山峰顶部, 将暗淡区域类比为山谷底部, 向每个山谷最低处注入水流, 必须确保相邻山谷之间不会出现水流融合的情况, 为了避免水流融合而设立防洪堤, 这些堤坝线即为目标区域的分水岭边界。
Opencv中已经封装了分水岭分割算法
#include <opencv2/core/utility.hpp>
#include "opencv2/imgproc.hpp"
#include "opencv2/imgcodecs.hpp"
#include "opencv2/highgui.hpp"
#include <cstdio>
#include <iostream>
using namespace cv;
using namespace std;
static void help(char** argv)
{
cout << "\nThis program demonstrates the famous watershed segmentation algorithm in OpenCV: watershed()\n"
"Usage:\n" << argv[0] <<" [image_name -- default is fruits.jpg]\n" << endl;
cout << "Hot keys: \n"
"\tESC - quit the program\n"
"\tr - restore the original image\n"
"\tw or SPACE - run watershed segmentation algorithm\n"
"\t\t(before running it, *roughly* mark the areas to segment on the image)\n"
"\t (before that, roughly outline several markers on the image)\n";
}
Mat markerMask, img;
Point prevPt(-1, -1);
static void onMouse( int event, int x, int y, int flags, void* )
{
if( x < 0 || x >= img.cols || y < 0 || y >= img.rows )
return;
if( event == EVENT_LBUTTONUP || !(flags & EVENT_FLAG_LBUTTON) )
prevPt = Point(-1,-1);
else if( event == EVENT_LBUTTONDOWN )
prevPt = Point(x,y);
else if( event == EVENT_MOUSEMOVE && (flags & EVENT_FLAG_LBUTTON) )
{
Point pt(x, y);
if( prevPt.x < 0 )
prevPt = pt;
line( markerMask, prevPt, pt, Scalar::all(255), 5, 8, 0 );
line( img, prevPt, pt, Scalar::all(255), 5, 8, 0 );
prevPt = pt;
imshow("image", img);
}
}
int main( int argc, char** argv )
{
cv::CommandLineParser parser(argc, argv, "{help h | | }{ @input | fruits.jpg | }");
if (parser.has("help"))
{
help(argv);
return 0;
}
string filename = samples::findFile(parser.get<string>("@input"));
Mat img0 = imread(filename, 1), imgGray;
if( img0.empty() )
{
cout << "Couldn't open image ";
help(argv);
return 0;
}
help(argv);
namedWindow( "image", 1 );
img0.copyTo(img);
cvtColor(img, markerMask, COLOR_BGR2GRAY);
cvtColor(markerMask, imgGray, COLOR_GRAY2BGR);
markerMask = Scalar::all(0);
imshow( "image", img );
setMouseCallback( "image", onMouse, 0 );
for(;;)
{
char c = (char)waitKey(0);
if( c == 27 )
break;
if( c == 'r' )
{
markerMask = Scalar::all(0);
img0.copyTo(img);
imshow( "image", img );
}
if( c == 'w' || c == ' ' )
{
int i, j, compCount = 0;
vector<vector<Point> > contours;
vector<Vec4i> hierarchy;
findContours(markerMask, contours, hierarchy, RETR_CCOMP, CHAIN_APPROX_SIMPLE);
if( contours.empty() )
continue;
Mat markers(markerMask.size(), CV_32S);
markers = Scalar::all(0);
int idx = 0;
for( ; idx >= 0; idx = hierarchy[idx][0], compCount++ )
drawContours(markers, contours, idx, Scalar::all(compCount+1), -1, 8, hierarchy, INT_MAX);
if( compCount == 0 )
continue;
vector<Vec3b> colorTab;
for( i = 0; i < compCount; i++ )
{
int b = theRNG().uniform(0, 255);
int g = theRNG().uniform(0, 255);
int r = theRNG().uniform(0, 255);
colorTab.push_back(Vec3b((uchar)b, (uchar)g, (uchar)r));
}
double t = (double)getTickCount();
watershed( img0, markers );
t = (double)getTickCount() - t;
printf( "execution time = %gms\n", t*1000./getTickFrequency() );
Mat wshed(markers.size(), CV_8UC3);
// paint the watershed image
for( i = 0; i < markers.rows; i++ )
for( j = 0; j < markers.cols; j++ )
{
int index = markers.at<int>(i,j);
if( index == -1 )
wshed.at<Vec3b>(i,j) = Vec3b(255,255,255);
else if( index <= 0 || index > compCount )
wshed.at<Vec3b>(i,j) = Vec3b(0,0,0);
else
wshed.at<Vec3b>(i,j) = colorTab[index - 1];
}
wshed = wshed*0.5 + imgGray*0.5;
imshow( "watershed transform", wshed );
}
}
return 0;
}5基于边缘的图像分割
基于边缘的分割容易理解，Opencv中Sobel算法，和Canny边缘检测
Sobel边缘检测：
#include "opencv2/imgproc.hpp"
#include "opencv2/imgcodecs.hpp"
#include "opencv2/highgui.hpp"
#include <iostream>
using namespace cv;
using namespace std;
/** * @function main
*/
int main( int argc, char** argv )
{
cv::CommandLineParser parser(argc, argv,
"{@input |lena.jpg|input image}"
"{ksize k|1|ksize (hit 'K' to increase its value at run time)}"
"{scale s|1|scale (hit 'S' to increase its value at run time)}"
"{delta d|0|delta (hit 'D' to increase its value at run time)}"
"{help h|false|show help message}");
cout << "The sample uses Sobel or Scharr OpenCV functions for edge detection\n\n";
parser.printMessage();
cout << "\nPress 'ESC' to exit program.\nPress 'R' to reset values ( ksize will be -1 equal to Scharr function )";
//![variables]
// First we declare the variables we are going to use
Mat image,src, src_gray;
Mat grad;
const String window_name = "Sobel Demo - Simple Edge Detector";
int ksize = parser.get<int>("ksize");
int scale = parser.get<int>("scale");
int delta = parser.get<int>("delta");
int ddepth = CV_16S;
//![variables]
//![load]
String imageName = parser.get<String>("@input");
// As usual we load our source image (src)
image = imread( samples::findFile( imageName ), IMREAD_COLOR ); // Load an image
// Check if image is loaded fine
if( image.empty() )
{
printf("Error opening image: %s\n", imageName.c_str());
return EXIT_FAILURE;
}
//![load]
for (;;)
{
//![reduce_noise]
// Remove noise by blurring with a Gaussian filter ( kernel size = 3 )
GaussianBlur(image, src, Size(3, 3), 0, 0, BORDER_DEFAULT);
//![reduce_noise]
//![convert_to_gray]
// Convert the image to grayscale
cvtColor(src, src_gray, COLOR_BGR2GRAY);
//![convert_to_gray]
//![sobel]
/// Generate grad_x and grad_y
Mat grad_x, grad_y;
Mat abs_grad_x, abs_grad_y;
/// Gradient X
Sobel(src_gray, grad_x, ddepth, 1, 0, ksize, scale, delta, BORDER_DEFAULT);
/// Gradient Y
Sobel(src_gray, grad_y, ddepth, 0, 1, ksize, scale, delta, BORDER_DEFAULT);
//![sobel]
//![convert]
// converting back to CV_8U
convertScaleAbs(grad_x, abs_grad_x);
convertScaleAbs(grad_y, abs_grad_y);
//![convert]
//![blend]
/// Total Gradient (approximate)
addWeighted(abs_grad_x, 0.5, abs_grad_y, 0.5, 0, grad);
//![blend]
//![display]
imshow(window_name, grad);
char key = (char)waitKey(0);
//![display]
if(key == 27)
{
return EXIT_SUCCESS;
}
if (key == 'k' || key == 'K')
{
ksize = ksize < 30 ? ksize+2 : -1;
}
if (key == 's' || key == 'S')
{
scale++;
}
if (key == 'd' || key == 'D')
{
delta++;
}
if (key == 'r' || key == 'R')
{
scale = 1;
ksize = -1;
delta = 0;
}
}
return EXIT_SUCCESS;
}Canny边缘检测：
#include "opencv2/imgproc.hpp"
#include "opencv2/highgui.hpp"
#include <iostream>
using namespace cv;
//![variables]
Mat src, src_gray;
Mat dst, detected_edges;
int lowThreshold = 0;
const int max_lowThreshold = 100;
const int ratio = 3;
const int kernel_size = 3;
const char* window_name = "Edge Map";
//![variables]
/** * @function CannyThreshold
* @brief Trackbar callback - Canny thresholds input with a ratio 1:3
*/
static void CannyThreshold(int, void*)
{
//![reduce_noise]
/// Reduce noise with a kernel 3x3
blur( src_gray, detected_edges, Size(3,3) );
//![reduce_noise]
//![canny]
/// Canny detector
Canny( detected_edges, detected_edges, lowThreshold, lowThreshold*ratio, kernel_size );
dst = Scalar::all(0);
//![fill]
//![copyto]
src.copyTo( dst, detected_edges);
//![copyto]
//![display]
imshow( window_name, dst );
//![display]
}
/** * @function main
*/
int main( int argc, char** argv )
{
//![load]
CommandLineParser parser( argc, argv, "{@input | fruits.jpg | input image}" );
src = imread( samples::findFile( parser.get<String>( "@input" ) ), IMREAD_COLOR ); // Load an image
if( src.empty() )
{
std::cout << "Could not open or find the image!\n" << std::endl;
std::cout << "Usage: " << argv[0] << " <Input image>" << std::endl;
return -1;
}
//![load]
//![create_mat]
/// Create a matrix of the same type and size as src (for dst)
dst.create( src.size(), src.type() );
//![create_mat]
//![convert_to_gray]
cvtColor( src, src_gray, COLOR_BGR2GRAY );
//![convert_to_gray]
//![create_window]
namedWindow( window_name, WINDOW_AUTOSIZE );
//![create_window]
//![create_trackbar]
/// Create a Trackbar for user to enter threshold
createTrackbar( "Min Threshold:", window_name, &lowThreshold, max_lowThreshold, CannyThreshold );
//![create_trackbar]
/// Show the image
CannyThreshold(0, 0);
/// Wait until user exit program by pressing a key
waitKey(0);
return 0;
}6多普图像分割
6.1多模态
这里的多模态指的是利用不同的成像设备扫描出来的图像数据，
例如CT，MR，超声，PET等，根据不同设备成像原理不同，同意解剖部位的图像也不同，
多模态图像分割就是利用这种不同来进行分割。图片
以上就是医疗图像分割中常用的技术。
6.2多时域多时段即指动态成像技术，在同一解剖部位、同一影像设备下分别获取不同时段影像的技术。例如，在DSA断层摄影技术中，则是在检查开始阶段先完成一次基线记录，在随后注入造影剂后完成第二次成像操作。通过将增强影像与基线影像相减即可获得断层投影图象。这种断层投影图象的主要用途在于显示血管相关的信息。
全部评论 (0)
还没有任何评论哟~
