相机与图像

---

一、相机模型

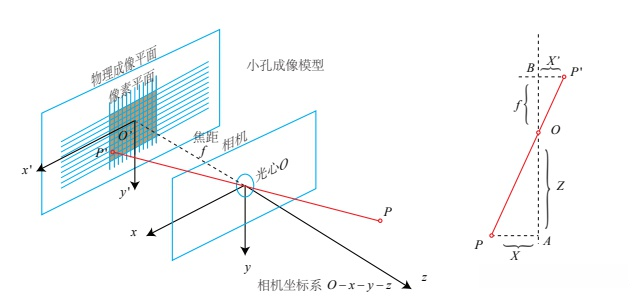

针孔相机模型

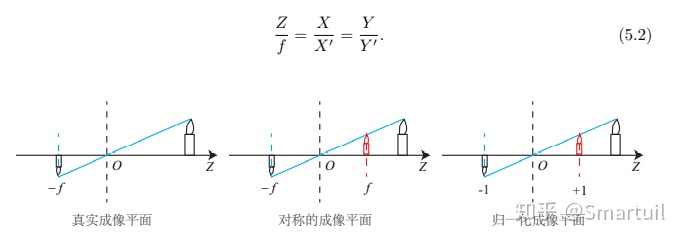

其中负号表示成的像是倒立的。为了简化模型，我们把可以成像平面对称到相机前方，和 三维空间点一起放在摄像机坐标系的同一侧：

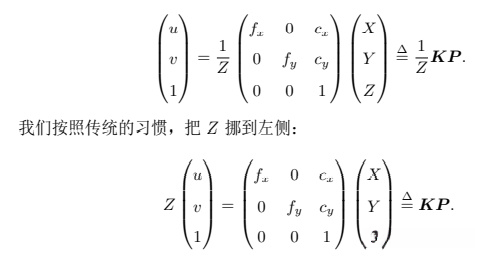

我们把中间的量组成的矩阵称为相机的内参数矩阵（Camera Intrinsics）K。通 常认为，相机的内参在出厂之后是固定的，不会在使用过程中发生变化。有的相机生产厂 商会告诉你相机的内参，而有时需要你自己确定相机的内参，也就是所谓的标定。

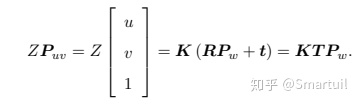

除了内参之外，自然还有相对的外参。考虑到在式（5.6）中，我们使用的是 P 在相机 坐标系下的坐标。由于相机在运动，所以 P 的相机坐标应该是它的世界坐标（记为 Pw）， 根据相机的当前位姿，变换到相机坐标系下的结果。相机的位姿由它的旋转矩阵 R 和平 移向量 t 来描述。那么有：

其中，相机的位姿 R, t 又称为相机的外参数 （Camera Extrinsics）。相比于不变的内参，外参会随着相机运动发生改变，同时也是 SLAM 中待估计的目标，代表着机器人的轨迹。

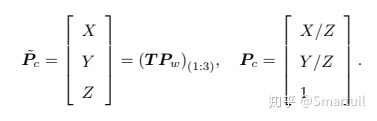

上式两侧都是齐次坐标。因为齐次坐标乘上非零常数后表达同样的含义，所以可以简 单地把 Z 去掉：

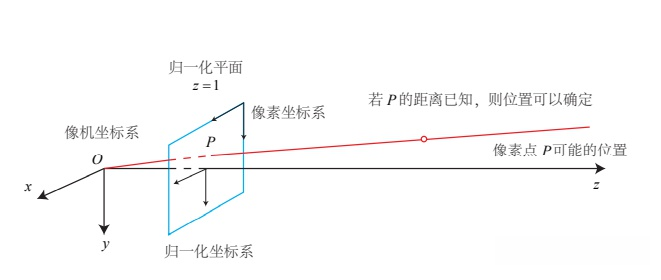

这时 Pc 可以看成一个二维的齐次坐标，称为归一化坐标。它位于相机前方 z = 1 处的平面上。该平面称为归一化平面。由于 Pc 经过内参之后就得到了像素坐标，所以我们 可以把像素坐标 [u, v] T，看成对归一化平面上的点进行量化测量的结果。

双目相机模型

像素点可能存在的位置

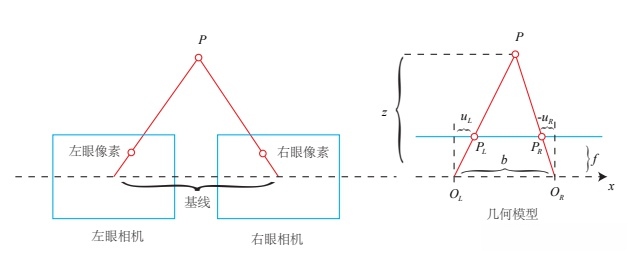

双目相机的成像模型。OL, OR 为左右光圈中心，蓝色框为成像平面，f 为焦距。uL 和 uR 为成像平面的坐标。请注意按照图中坐标定义，uR 应该是负数，所以图中标出的距离为 −uR

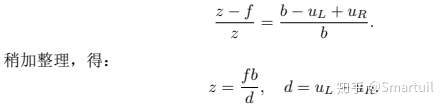

现在，考虑一个空间点 P，它在左眼和右眼各成一像，记作 PL, PR。由于相机基线的 存在，这两个成像位置是不同的。理想情况下，由于左右相机只有在 x 轴上有位移，因此 P 的像也只在 x 轴（对应图像的 u 轴）上有差异。我们记它在左侧的坐标为 uL，右侧坐标 为 uR。那么，它们的几何关系如图所示。根据三角形 P −PL −PR 和 P −OL −OR 的相似关系，有：

这里 d 为左右图的横坐标之差，称为视差（Disparity）。根据视差，我们可以估计一 个像素离相机的距离。视差与距离成反比：视差越大，距离越近。同时，由于视差最小为 一个像素，于是双目的深度存在一个理论上的最大值，由 fb 确定。我们看到，当基线越长 时，双目最大能测到的距离就会变远；反之，小型双目器件则只能测量很近的距离。

虽然由视差计算深度的公式很简洁，但视差 d 本身的计算却比较困难。我们需要确切 地知道左眼图像某个像素出现在右眼图像的哪一个位置（即对应关系），这件事亦属于“人 类觉得容易而计算机觉得困难”的事务。当我们想计算每个像素的深度时，其计算量与精 度都将成为问题，而且只有在图像纹理变化丰富的地方才能计算视差。由于计算量的原因， 双目深度估计仍需要使用 GPU 或 FPGA 来计算。

RGB-D 相机模型

通过红外结构光（Structured Light）来测量像素距离的。例子有 Kinect 1 代、Project Tango 1 代、Intel RealSense 等；
通过飞行时间法（Time-of-flight, ToF）原理测量像素距离的。例子有 Kinect 2 代和 一些现有的 ToF 传感器等。

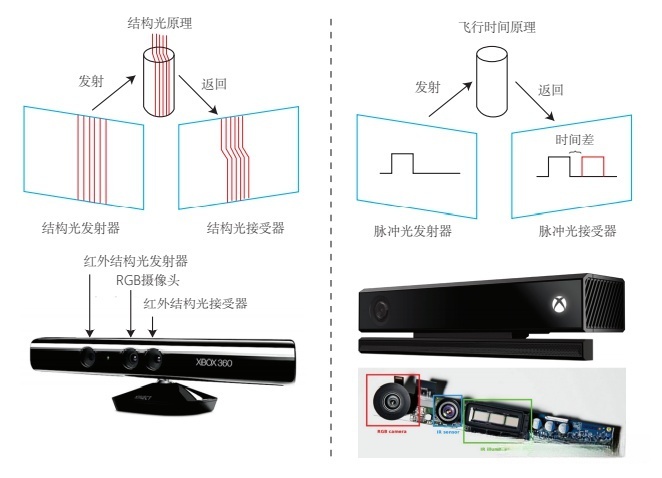

RGB-D 相机原理示意图

RGB-D 相机能够实时地测量每个像素点的距离。但是，由于这种发射-接受的测量方 式，使得它使用范围比较受限。用红外进行深度值测量的 RGB-D 相机，容易受到日光或 其他传感器发射的红外光干扰，因此不能在室外使用，同时使用多个时也会相互干扰。对 于透射材质的物体，因为接受不到反射光，所以无法测量这些点的位置。此外，RGB-D 相 机在成本、功耗方面，都有一些劣势。

二、图像

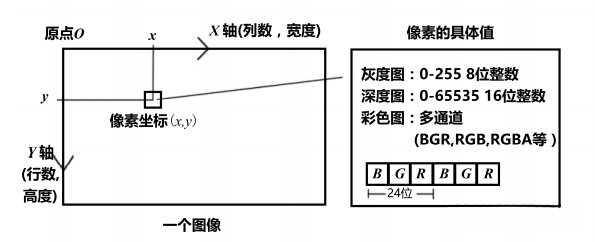

图像坐标示意图
