【技术篇】手把手教你如何使用RNDIS网卡实现USB上网！

RNDIS网卡支持将USB设备充当一块网卡，并通过USB连接实现网络共享。下面让我们手把手教您如何使用RNDIS网卡完成 USB 上网任务。

全称是Remote Network Device Interface Specification（RNDIS），其核心机制在于将传统的TCP/IP协议通过USB介质进行封装和传输。其关键特性在于使得所有安装了该技术的USB设备均能模拟为一个网络接口卡。从而实现了基于通用串口技术的远程网络访问。

一、Linux驱动配置

1. 虚拟串口

采用串行口发送AT指令。
Air780ER配备基于CDC-ACM的驱动程序。
大多数Linux系统在安装时默认配置即可支持该功能。
一旦插入即可开始工作。

测试AT指令可以用minicom等工具，运行命令：

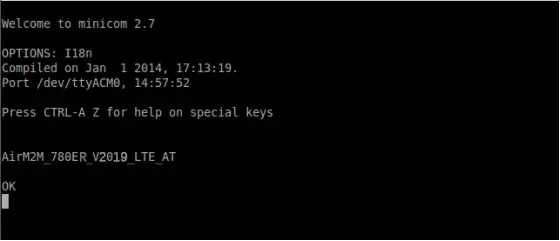

sudo minicom -D /dev/ttyACM0

测试结果如下：

如果所用系统不支持CDC-ACM驱动，则可使用如下配置：

▼ 虚拟串口驱动配置 ▼

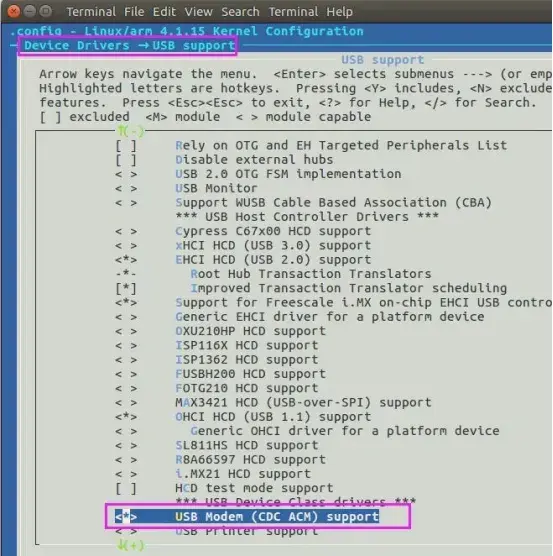

1）配置内核：

2）确定端口：

交叉编译后，板上运行，demesg打印如下。

说明ACM驱动Air780ER成功，其中节点：

1-1.3:1.2为AT口

该设备文件...进行数据传输。若未提供相应的终端命令行工具，则通过以下提供的源代码编译一个简单的程序，并向Linux系统发送AT小工具。

1-1.3:1.4为日志口

用于捕获设备/dev/ttyACM1的日志信息，请参阅文件中 uart_capture.c 中的具体实现细节

1-1.3:1.6为modem口

对应的操作文件/dev/ttyACM2，客户可以进行PPP拨号。

注意事项：

部分Linux设备在模块重启后会出现操作文件位置的变化。例如,原本支持与AT通讯的设备如/ty AC M0,在之后就无法进行相关操作。

最靠谱的方法是通过驱动节点，来找到操作文件usb_find.c；

可以用：

LocateUsbDevice(AIRM2M_USB_DEVICE_AT_INTERFACE_ID)，用来定位真正所需的端口。

最小化设备需基于设备描述进行识别配置；可参考Linux系统中显示的相关信息以完成lsusb-618配置适配

相关最新资料详见：

https://docs.openluat.com/air780er/at/quick_start/usb/

2. RNDIS驱动

基于RNDIS的标准配置 Air780ER 模块现已集成至多数Linux发行版中作为预装组件, 通过USB接口连接该模组后即可方便使用, 一旦该模块启动, 在对应的设备端就会识别到新增网络接口

如下图所示：

注意：

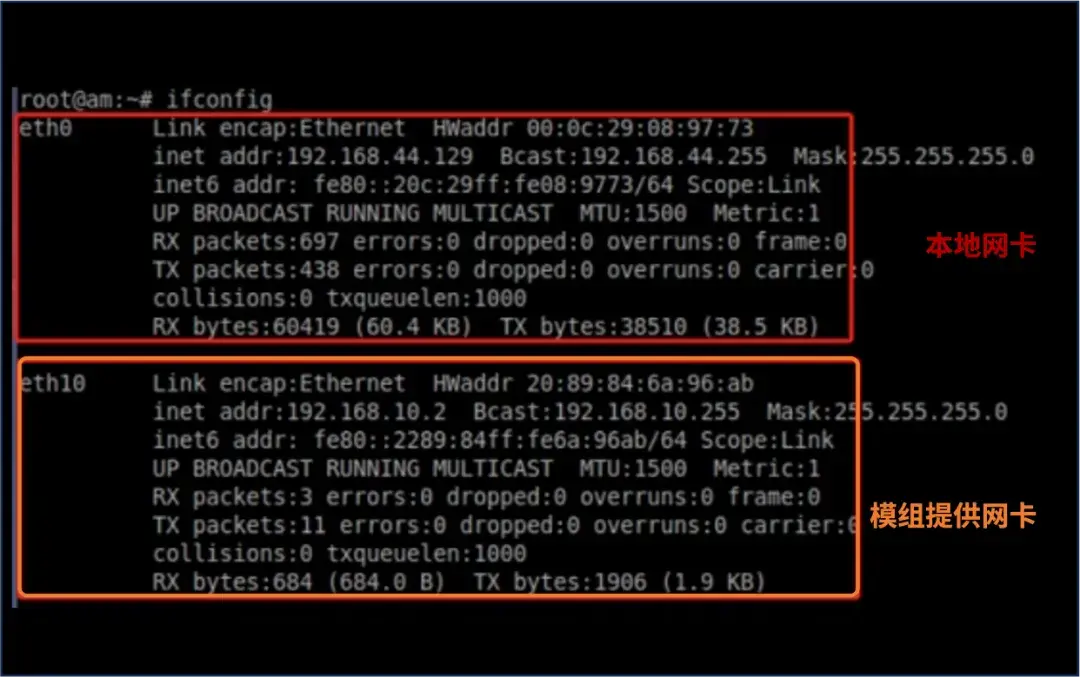

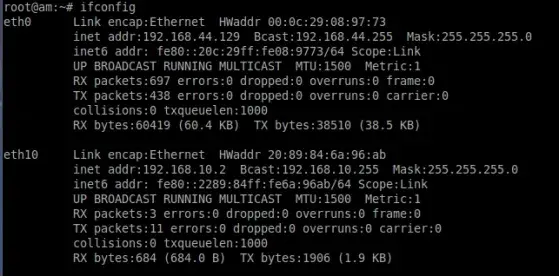

每个设备的网络接口ethx可能会有所不同，在插入该模组后增加的网卡就是RNDIS网卡，在该设备中其地址为192.168.10.2。

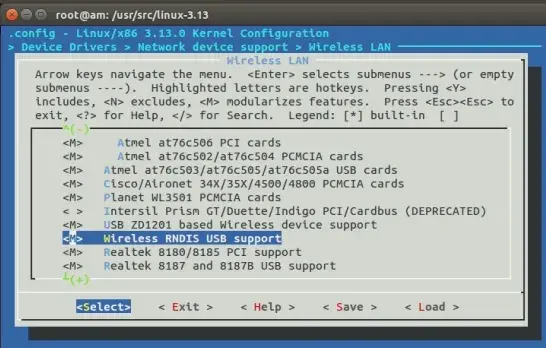

如果没有RNDIS驱动的，可按照下图配置：

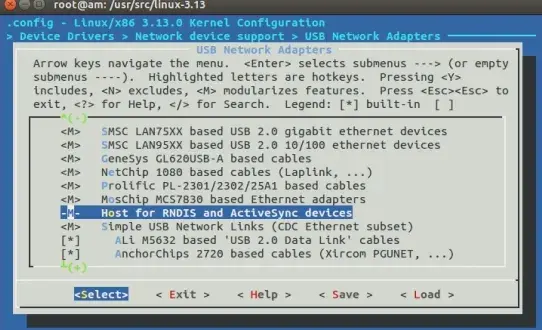

▼ RNDIS驱动配置 ▼

**二、**RNDIS功能测试

STEP 1：禁用本地网卡 sudo ifconfig eth0 down

STEP 2：使能模组网卡 sudo ifconfig eth10 up

使能之后，最好再通过ifconfig再次确认一下。

STEP 3：联网测试

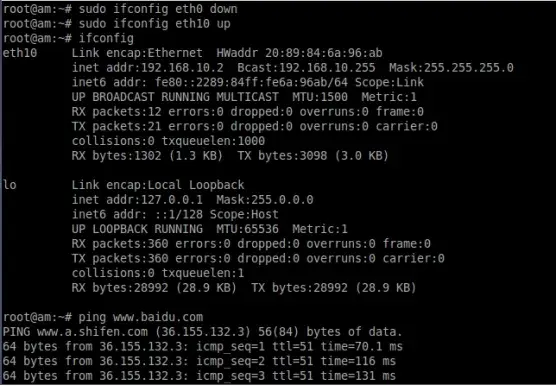

PING百度网站联网成功，如下图所示。

**三、**如何禁用RNDIS功能

1. 使用设备管理器禁用RNDIS功能

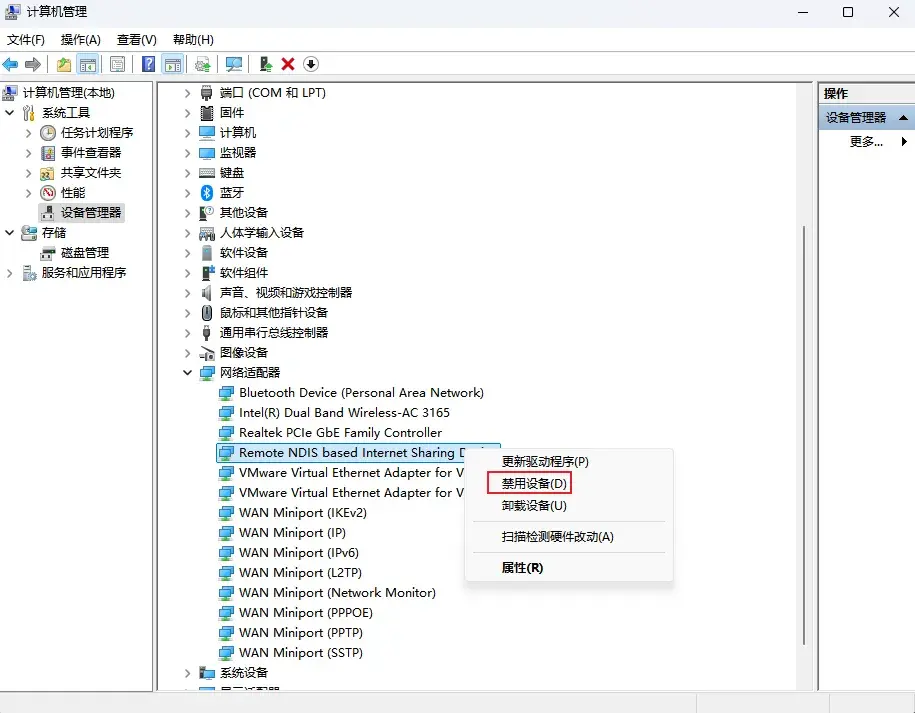

在设备管理器中，在网络适配器下方找到并选择"Remote NDIS"选项后（建议提前确认相关设置是否正确），右键点击并选择"禁用设备"即可完成操作。

2. 使用代码禁用RNDIS功能

发送AT+RNDISCALL=0关闭RNDIS网卡，重启生效。

四、常见问题及解决办法

1. 如何排查Linux使用RNDIS无法上网的问题？

通常情况下，在插入合宙4G模块且无法进行上网操作时

1）能否检测到RNDIS设备？

在命令行中执行dmesg命令可能会显示出 rndis_host 1-1:1.0 eth1 这样的日志输出。如果观察不到这些信息，则可能是硬件有问题或者是使用的Linux版本不支持 rndis 功能，请参考相关文档或资料了解详细的驱动配置信息，并按照指导进行相应的设置操作。

现在查看ifconfig命令时发现系统中并未显示 rndis_host 1-1:1.0 ethtx/duplex 状态下的 ethtx 端口标识符 ethtx=ethn。
因此选择执行 ifconfig -a 命令以获取更多系统信息。
随后观察到该网络接口 ethtx 存在但尚未分配 IP 地址。
这时运行 udhcpc -i ethtx 并等待其分配 IP 地址。
完成这些操作后即可开始通过该网络接口进行上网操作。

2）出现设备网卡，但是无法上网？

这可能是由于模组没有注册上网络，可以通过模组串口发送AT指令查询。

常用AT指令：

AT+CPIN? 查看卡是否在位；

AT+CEREG? 查看是否注册上网络；

AT+CESQ 查看信号值；

ATI 查看版本号。

2. RNDIS上网，获取实时流量、上行下行数据是哪个指令？

可以通过ifconfig获取。

3. Linux其它常见问题的解决方法：

01）无法识别VID与PID

通常采用的是USB协议，在设备被插入后，系统将识别插入设备的唯一标识符：PID VID；

在本系统中 VID 代表制造商代码而 PID 则用于标识具体型号。无需额外安装 drivers 即可完成检测。因此，在无法正确读取 product codes 的情况下 建议首先执行 lsusb 命令获取相关信息。

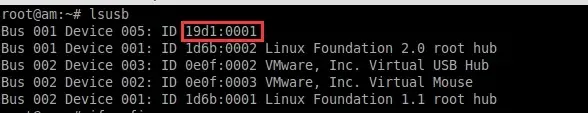

Air780ER模组的VID与PID，分别是19d1和0001。

如上图所示 ，就是代表已经识别到Air780ER模组了。

查看模组是否已经识别，如果这里没有识别到模组，应该先排除硬件问题。

常见硬件问题：

USB是否走线过长；

USB是否VBUS没有连接；

模组是否没开机。

02）确认是否识别到网卡

当遵循Linux系统中的驱动配置流程时，在dmesg输出相关提示信息的情况下，默认情况下确认网络接口被正确识别。

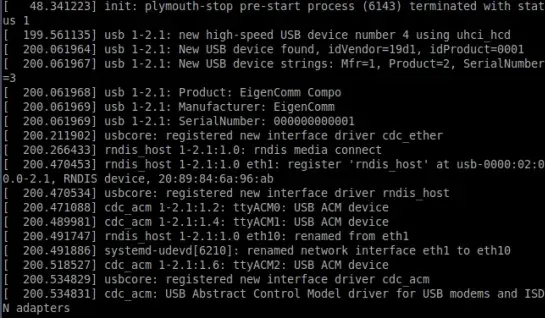

第8行：

1-2.1设备代表挂在usb bus1上2.1节点为EigenComm的USB 设备；

第13行：

1-2.1:1.0代表usb interface 0，被当做RNDIS使用（其实interface 1也是被RNDIS使用）；

第16、17、19行：

1-2.1:1.2 、1-2.1:1.4 、1-2.1:1.6代表usb interface 2，4，6，分别枚举ttyACM0，ttyACM1，ttyACM2（这个不固定）。

第18行：

代表RNDIS被设置成eth10网卡，如下所示：

03）在Linux下发AT的小工具

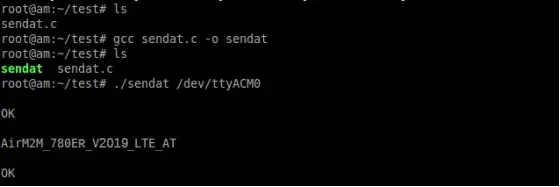

某些Linux开发板不具备串口工具功能，在出现问题时无法使用AT指令排查故障原因。本处提供一个名为sendat.c的小程序，在编译完成后可以直接运行使用。

最新工具下载详见：

https://docs.openluat.com/air780er/at/quick_start/usb/
