End-to-End Object Detection with Transformers解读

paper:https://arxiv.org/abs/2005.12872

Github开源地址：facebookresearch/detr

一、创新点

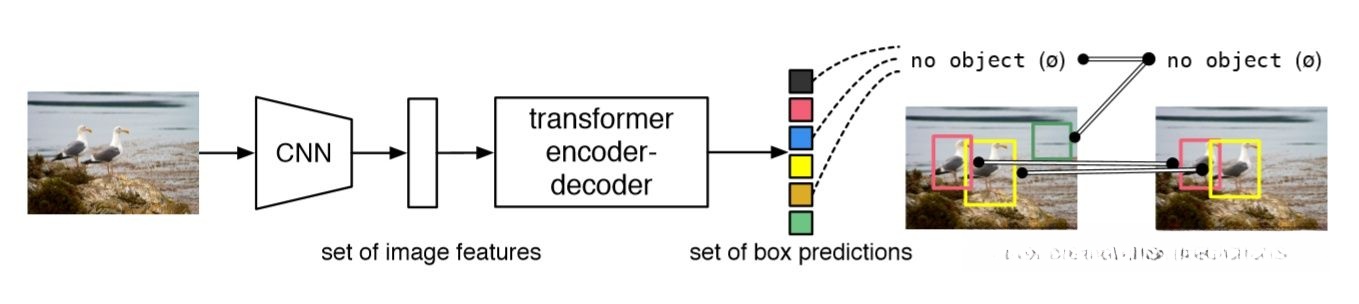

将目标检测任务转化为一个序列预测（set prediction）的任务，使用transformer编码-解码器结构和双边匹配的方法，由输入图像直接得到预测结果序列。和SOTA的检测方法不同，没有proposal（Faster R-CNN），没有anchor（YOLO），没有center(CenterNet)，也没有繁琐的NMS，直接预测检测框和类别，利用二分图匹配的匈牙利算法，将CNN和transformer巧妙的结合，实现目标检测的任务。
DETR整体结构

在本文的检测框架中，有两个至关重要的因素：①使预测框和ground truth之间一对一匹配的序列预测loss；②预测一组目标序列，并对它们之间关系进行建模的网络结构。接下来依次介绍这两个因素的设计方法。

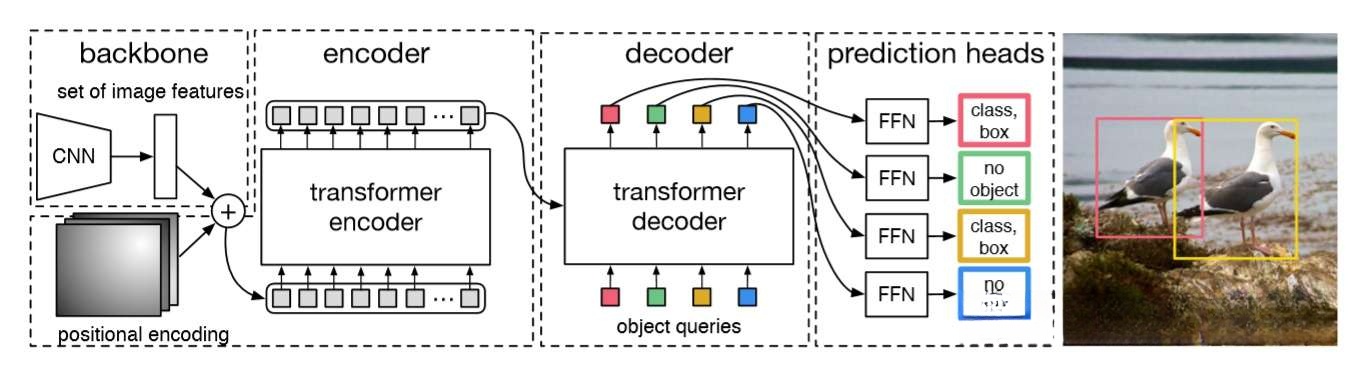

1、模型的整体结构

Backbone + transformer + Prediction

CNN + encoder+decoder + FFN

（1）backbone

利用传统的CNN网络，将输入的图像 变成尺度为 的特征图f

（2）Transformer

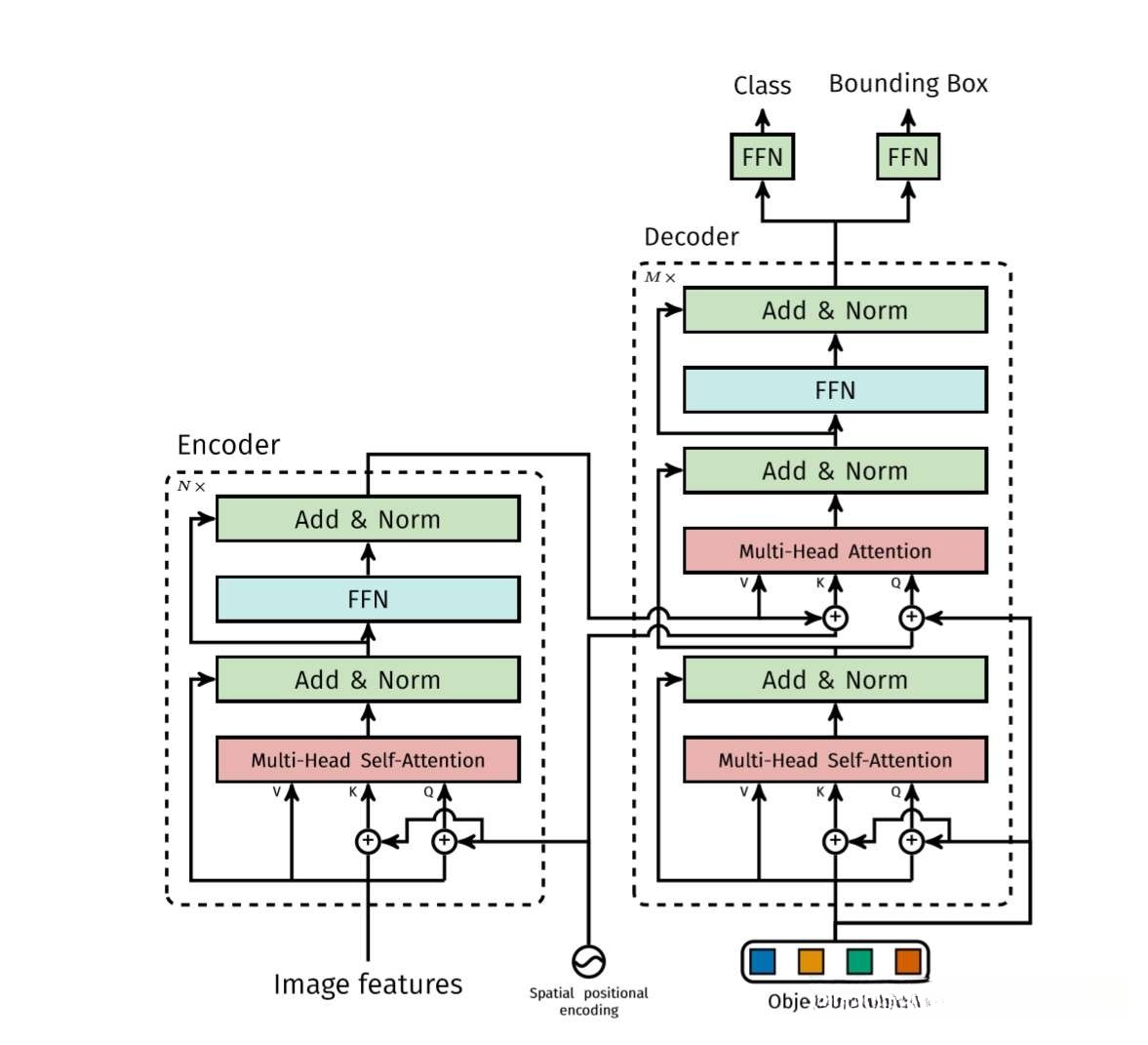

Transformer encoder 部分首先将输入的特征图降维并flatten，然后送入下图左半部分所示的结构中，和空间位置编码一起并行经过多个自注意力分支、正则化和FFN，得到一组长度为N的预测目标序列。其中，每个自注意力分支的工作原理为可参考刘岩：详解Transformer （Attention Is All You Need），也可以参照论文：https://papers.nips.cc/paper/7181-attention-is-all-you-need.pdf

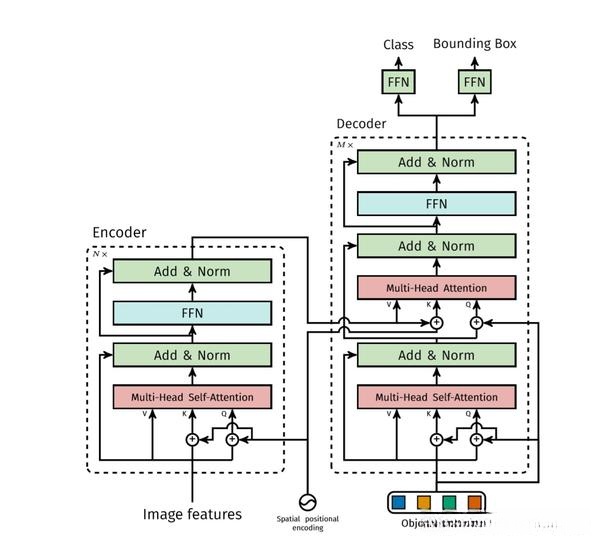

接着，将Transformer encoder得到的预测目标序列经过上图右半部分所示的Transformer decoder，并行的解码得到输出序列（而不是像机器翻译那样逐个元素输出）。和传统的autogreesive机制不同，每个层可以解码N个目标，由于解码器的位置不变性，即调换输入顺序结果不变，除了每个像素本身的信息，位置信息也很重要，所以这N个输入嵌入必须不同以产生不同的结果，所以学习NLP里面的方法，加入positional encoding并且每层都加，作者非常用力的在处理position的问题，在使用 transformer 处理图片类的输入的时候，一定要注意position的问题。

（3）预测头部（FFN）

使用共享参数的FFNs（由一个具有ReLU激活函数和d维隐藏层的3层感知器和一个线性投影层构成）独立解码为包含类别得分和预测框坐标的最终检测结果（N个），FFN预测框的标准化中心坐标，高度和宽度w.r.t. 输入图像，然后线性层使用softmax函数预测类标签。

2、模型的损失函数

基于序列预测的思想，作者将网络的预测结果看作一个长度为N的固定顺序序列 ， ,（其中N值固定，且远大于图中ground truth目标的数量） ，同时将ground truth也看作一个序列 （长度一定不足N，所以用 （表示无对象）对该序列进行填充，可理解为背景类别，使其长度等于N），其中 表示该目标所属真实类别， 表示为一个四元组（含目标框的中心点坐标和宽高，且均为相对图像的比例坐标）。

那么预测任务就可以看作是 之间的二分图匹配问题，采用匈牙利算法[1]作为二分匹配算法的求解方法，定义最小匹配的策略如下：

求出最小损失时的匹配策略 ，对于 同时考虑了类别预测损失即真实框之间的相似度预测。

对于 , 的预测类别置信度为 ,边界框预测为 ,对于非空的匹配，定于 为：

进而得出整体的损失：

考虑到尺度的问题，将L1损失和iou损失线性组合，得出如下所示：

采用的是Generalized intersection over union论文提出的GIOU[2],关于GIOU后面会大致介绍。

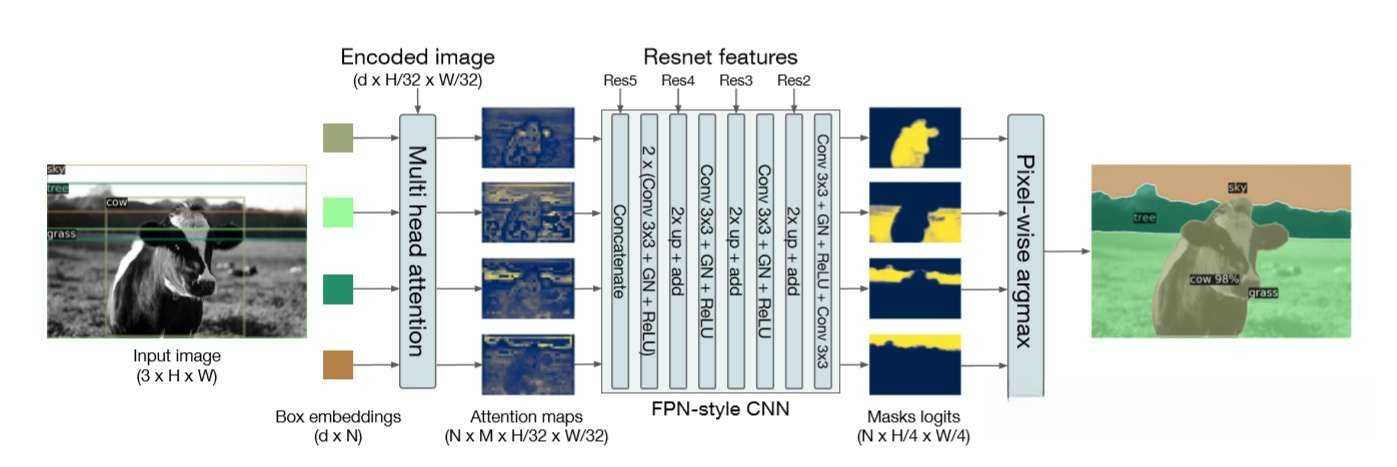

为了展示DETR的扩展应用能力，作者还简单设计了一个基于DETR的全景分割框架，结构如下：

4、实验对比

本文中，作者主要和目标检测经典框架faster rcnn进行了对比，结果如下（其中带有后缀DC5的方法表示在主干网络的最后一个阶段加入一个dilation，并从这个阶段的第一个卷积中去除一个stride来增加特征分辨率）：

由上图可知，DETR框架虽然简洁，但效果与经典方法faster rcnn不相上下，其中DETR对于大目标的检测效果有所提升，但在小目标的检测中表现较差。该文提出的方法十分新颖，使用类似机器翻译的序列预测思想，打破了目标检测的传统思想，减少检测器对先验性息和后处理的依赖，使目标检测框架更加简洁的同时获得了与faster rcnn相媲美的效果。

该方法的不足表现在训练阶段，需要的时间和硬件资源需求较大，因此训练的难度还是挺大的

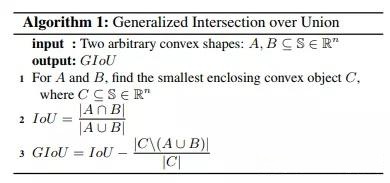

附录：GIOU

• 与IoU相似，GIoU也是一种距离度量，作为损失函数的话，满足损失函数的基本要求
• GIoU对scale不敏感
• GIoU是IoU的下界，在两个框无线重合的情况下，IoU=GIoU
• IoU取值[0,1]，但GIoU有对称区间，取值范围[-1,1]。在两者重合的时候取最大值1，在两者无交集且无限远的时候取最小值-1，因此GIoU是一个非常好的距离度量指标。
• 与IoU只关注重叠区域不同，GIoU不仅关注重叠区域，还关注其他的非重合区域，能更好的反映两者的重合度。
