End-to-End Object Detection with Transformers
End-to-End Object Detection with Transformers
会议：2020 ECCV
论文：https://arxiv.org/abs/2005.12872
代码：https://github.com/facebookresearch/detr
创新点：
- \作者摒弃了基于anchor、NMS等这种需要手工设计的模块，和R-CNN系列、YOLO系列，以及其他anchor-free的方法都不同，减少检测器对先验性息和后处理的依赖，做到了真正的end2end。
- 使用类似机器翻译的序列预测思想，利用了transformer，其中的self- attention允许模型抑制重复的预测，跳出了目标检测的传统方法。
Instruction
将目标检测任务转化为一个序列预测（set prediction）的任务，没有使用two-stage方法的proposals，没有使用YOLO系列的先验框，也没有用到NMS。
总体的思路是 ：首先将图像输入到CNN中提取特征，特征+位置信息叠加后输入到tranformer中，输出固定个数的预测结果（一个GT对应一个预测结果）。训练过程中，用到了匈牙利算法和二分图匹配。
作者提出了DETR模块，使用transformer编码-解码器结构和二分图匹配的方法，由输入图像直接得到预测结果序列。transformer结构引入了自注意力机制，它的作用是在一个序列中，显式建模元素之间的所有成对的一种对应关系，使这些结构特别适合于一系列的预测。DETR一次性预测所有的object，整体的模型进行端到端训练，损失函数是在预测和GT上进行二分图匹配。因为是在集合上进行预测，为每一个预测结果分配一个GT，所以可以实现并行计算。
存在的问题 ：
- DETR对大目标检测效果比较好，因为self-attention更关注全局信息，而对小目标检测效果比较差。可能的原因是transformer做的是全局运算
- 训练时间长，16张V100卡要在COCO上训练500个epochs，5天，性能才可以比肩Faster R-CNN。
Related Works
集合预测
目前没有权威性的深度学习模型用来做集合预测，通常的策略就是设计一个基于匈牙利算法的loss，来做一个预测和GT之间的二分图匹配。
Transformer和并行解码
Transformer是一个用于机器翻译的自注意力机制模块，它通过扫描所有的序列来获得全局信息，优势是全局计算和perfect memory（可以理解为保存全局信息，以及占用内存小），所以它比RNN更适合长序列。
作者将transformer和并行解码结合起来，平衡计算成本和全局计算能力的trade-off，取一个合适的权重。
目标检测
无论是two-stage还是one-stage，先验anchor都很影响检测的结果，作者直接去掉了这些需要手动设计的预检测模块，不在先验anchor上进行预测，而是直接通过一组absolute box直接预测输入图片。
The DETR model
集合预测中的两个关键元素：
- loss是一个集合，其中的元素是每个预测与GT之间的匹配
- 模型架构可以预测一组objects并建模它们之间的关系
集合预测损失函数
DETR输出N（通常比实际目标个数要多）个预测结果，一个主要的困难就是给预测的目标打分，包括类别、位置、尺寸。
- y：GT的集合，如果不足N个，则用\emptyset补齐
- \hat{y}：N个预测的集合
为了实现这个二分图匹配，需要找到损失最小的匹配顺序\hat\theta，匹配过程用到了匈牙利算法。
- \mathcal{L}_{match}：两个集合完成匹配时的损失
匹配成本考虑了：类别预测、预测和GT之间的相似性预测。GT集合中的每个元素可以被视为y_i=(c_i,b_i)，c_i是一个类别标签（也可能是\emptyset），b_i \in [0,1]^4代表GT中心点相对于整个图像的位置（归一化后的），以及物体高度、宽度相对于图像的大小。完成匹配之后的损失函数是
p是类别为c的概率，分类部分采用了较差熵损失；预测框定义为b，鉴于常用的L1 loss对于较大的估计和较小的估计有着相似的权重，又加入了尺度不变性的GIoU。
DETR结构

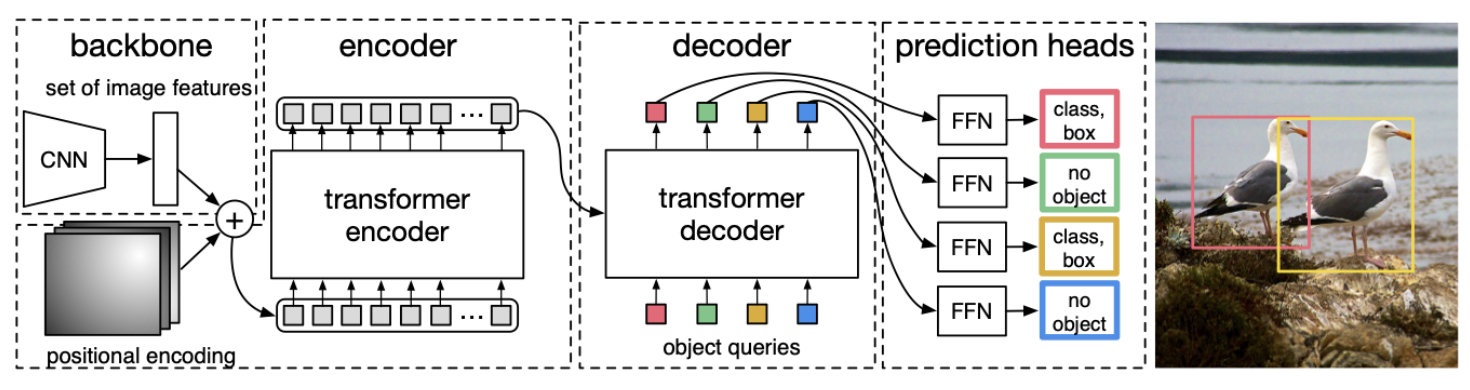

网络架构：
- backbone：CNN
- 一个编码-解码的transformer
- 一个简单的前馈神经网络FFN做最后的预测
1. backbone
利用CNN，将size为3\times W_0 \times H_0的输入图片，变成2048 \times \frac{W_0}{32} \times \frac{H_0}{32}的feature map
2. transformer encoder
因为transformer要求输入的是一个序列，所以首先用一个1 x 1的卷积核做一个flatten的操作，将featrue map的每个通道做成一维向量，也就是c \times HW。
每个encoder结构都由（multi-head self- attention+前馈网络FFN）构成。因为transformer具有排列不变性，也就是输入顺序不影响结果，所以加入一个空间位置编码。

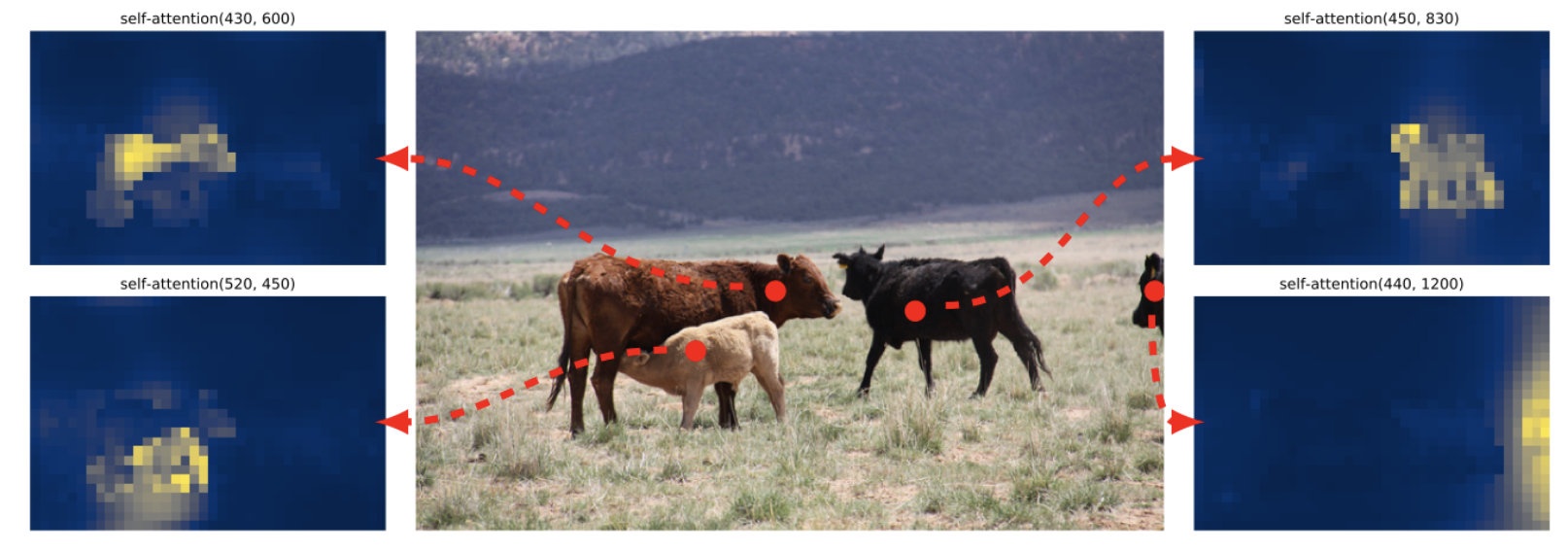

作者将编码器最后一层的output做了可视化，encoder的attention已经分离了实例，可以简化decoder对对象的提取和定位。
关于Multi-head attention和Multi-head self-attention的区别：Multi-head attention的输入：Key、Value序列是相等的，而Query序列与Key、Value矩阵不相等。Multi-head self-attention的输入：Query序列与Key、Value矩阵都相等。后者可以看作是前者的特殊case。
3.transformer decoder
将encoder得到的预测序列，也加上空间位置编码之后，输入到decoder中，并行解码。
在使用 transformer 处理图片类的输入的时候，一定要注意position的问题，在输入中内嵌入位置信息，这样得到的输出才能与原来的信息对应起来。

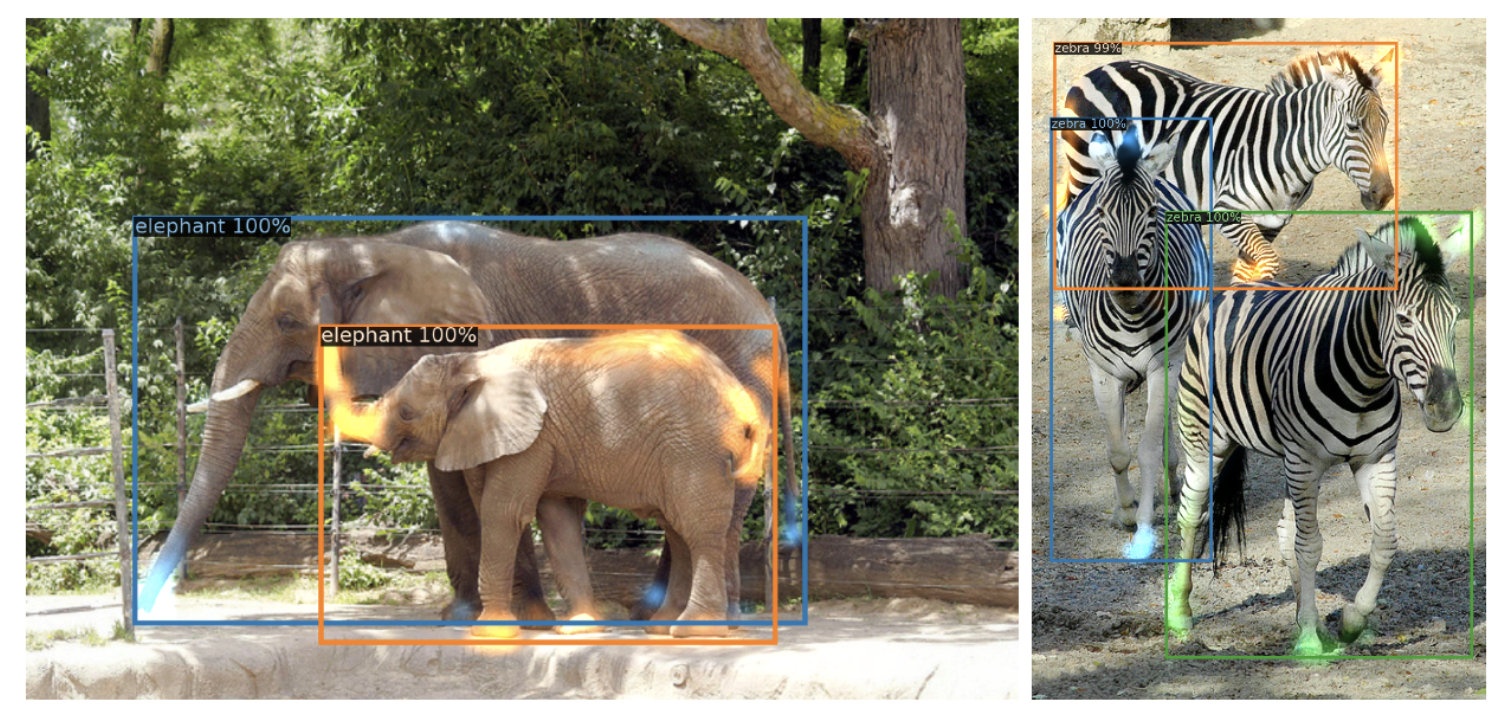

同样地，作者将decoder的结果可视化，它的attention是局部的，更关注物体的四肢等细节，也就是说，在encoder通过全局注意力分离实例后，decoder更侧重于提取类别和对象边界。
4. FFN
最后的预测 = 带有d维隐藏层的3层感知器 + 线性投影层 + ReLU
FFN预测框的标准化中心坐标，高度和宽度w.r.t. 输入图像，线性层使用softmax函数预测类标签。
Experiments

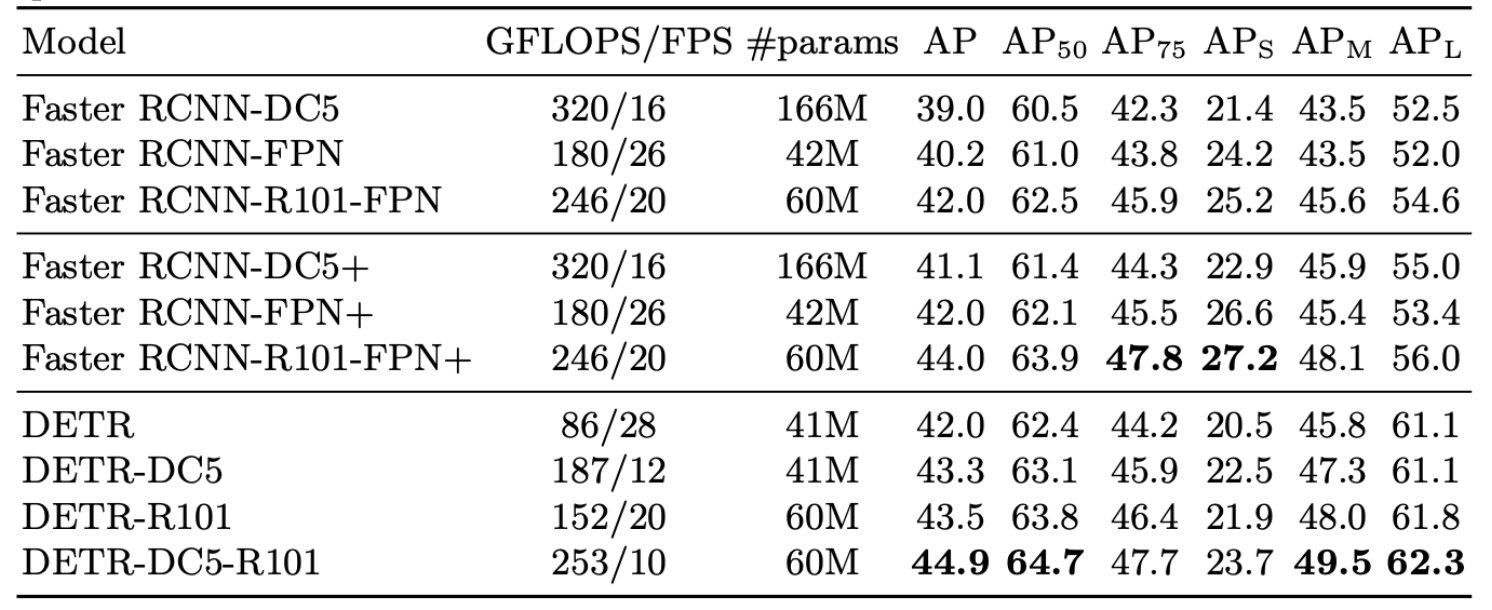

DETR-DC5表示在主干网络(默认Resnet-50)的最后一个stage加了个空洞卷积并减少了个pooling层实现分辨率增大一倍，可以提高对小目标的检测能力。DETR-R101表示backbone选取Resnet-101。
一些训练trick：通过随机裁剪做数据增强，AP涨了1个点；对于没有被预测出类别的，使用它置信度第二高的类别（这里的置信度是用transformer预测出来的，还是KM算法的权重？），AP涨了2个点；使用500个epochs训练，但在400个epochs之后learning rate衰减，AP涨了1.5个点。
DETR框架虽然简洁，但效果与经典方法faster rcnn不相上下，其中DETR对于大目标的检测效果有所提升，但在小目标的检测中表现较差。该文提出的方法十分新颖，使用类似机器翻译的序列预测思想，打破了目标检测的传统思想，减少检测器对先验性息和后处理的依赖，使目标检测框架更加简洁的同时获得了与faster rcnn相媲美的效果。
该方法的不足表现在训练阶段，需要的时间和硬件资源需求较大，因此训练的难度还是挺大的。
匈牙利算法
匈牙利算法是基于图论提出来的，用于匹配，它解决的是二分图的最大匹配问题。在计算机视觉中多用于目标跟踪，end2end这篇论文把预测和GT看为一个二分图，在训练模型的过程中，做预测和GT的匹配，后续用来计算loss，从而寻求最大匹配。
下面是几个基本的概念。
交替路 ：从一个未匹配点出发，依次经过非匹配边、匹配边、非匹配边…形成的路径叫交替路。
增广路 ：从一个未匹配点出发，走交替路，如果途径另一个未匹配点（出发的点不算），则这条交替路称为增广路。增广路有一个重要特点：非匹配边比匹配边多一条。因此，研究增广路的意义是改进匹配 ，只要把增广路中的匹配边和非匹配边的身份交换即可，这样匹配边就会比原来多一条啊，如此迭代下去，就能找到最大匹配。
匈牙利算法 就是不停地寻找增广路来增加图中的匹配边，直到达到最大匹配，先到先得，能让就让。匈牙利算法的要点如下：
从左边第 1 个顶点开始，挑选未匹配点进行搜索，寻找增广路。
1）如果经过一个未匹配点，说明寻找成功。更新路径信息，匹配边数 +1，停止搜索。
2）如果一直没有找到增广路，则不再从这个点开始搜索。事实上，此时搜索后会形成一棵匈牙利树。我们可以永久性地把它从图中删去，而不影响结果。
由于找到增广路之后需要沿着路径更新匹配，所以我们需要一个结构来记录路径上的点。DFS 版本通过函数调用隐式地使用一个栈，而 BFS 版本使用 prev 数组。
在CV问题中，匈牙利算法对于模型预测的准确率要求很高，因为它将每个待匹配对象的地位视为相同的，在这个前提下求解最大匹配。但在实际的检测问题中，每个预测对象不可能是相同权重的，所以可以设定一个较高的阈值，只将置信度较高的匹配边送到匈牙利算法中。（KM算法可以解决带权二分图的最优匹配问题，这里不讨论。）
