《From Big to Small：Multi-Scale Local Planar Guidance for Monocular Depth Estimation》论文笔记
参考代码：bts
1. 概述
导读：从2D图像中估计出深度信息是多解的，对此文章提出了在解码器的多个stage上加上隐式约束，从而引导解码器中适应深度估计特征的生成，从而产生更佳的深度估计结果。其中的隐式约束即为LPG（local planar guidance）层，但是该层实现与其配套的操作较为复杂，直接运用于部署存在较大难度，不过用于teacher网络指导student网络是一个不错的选择。

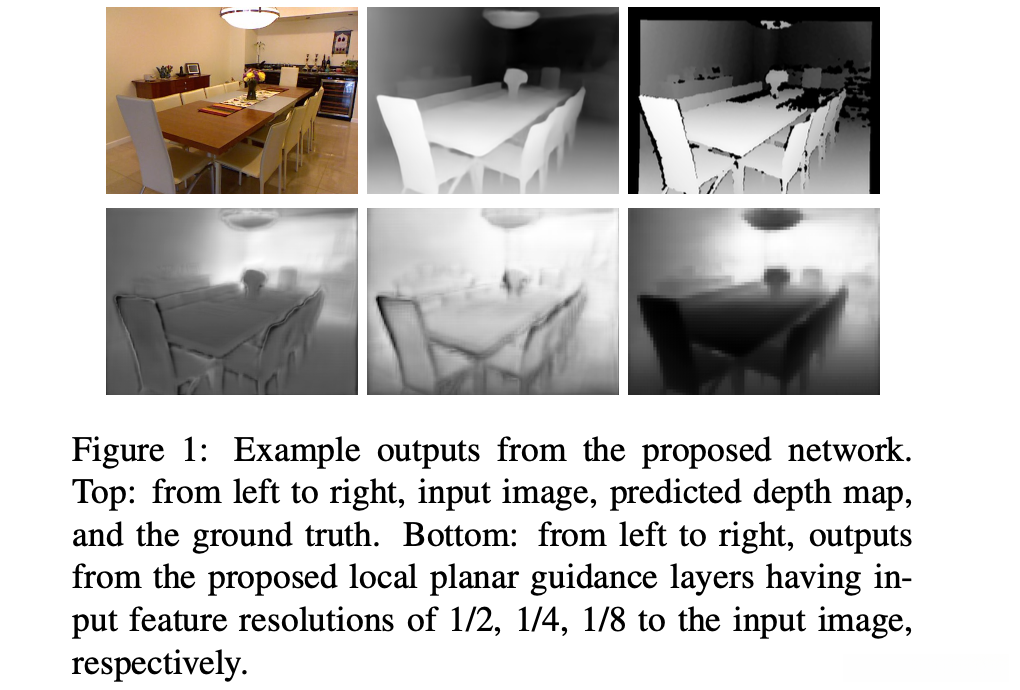

将LPG层的输出取出，得到下图中第二行的结果：
可以看到在stride=8的层次上生成的是整幅图像的大体结构，之后随着stride的减小，逐渐呈现出更多的细节信息。不过这部分生成的结果并没有进行显式监督，而是只有在不同stride的LPG输出组合得到深度上进行监督。因而LPG可以看作是深度信息在不同stride分量的隐式约束。
2. 方法设计
2.1 网络结构
文章使用的深度估计网络是U型网络，见下图所示，主要的改进点也就是下图右边详细的decoder部分。
在backbone输出特征之后文章通过shortcut+upsample的形式得到stride=8的特征图，之后通过ASPP网络增强网络的感知能力，其中的膨胀系数为r=[3, 6, 12, 18, 24]。接下来这些特征便会经过不同stride对应的LPG层，最后得到最后的深度输出。
2.2 LPG层

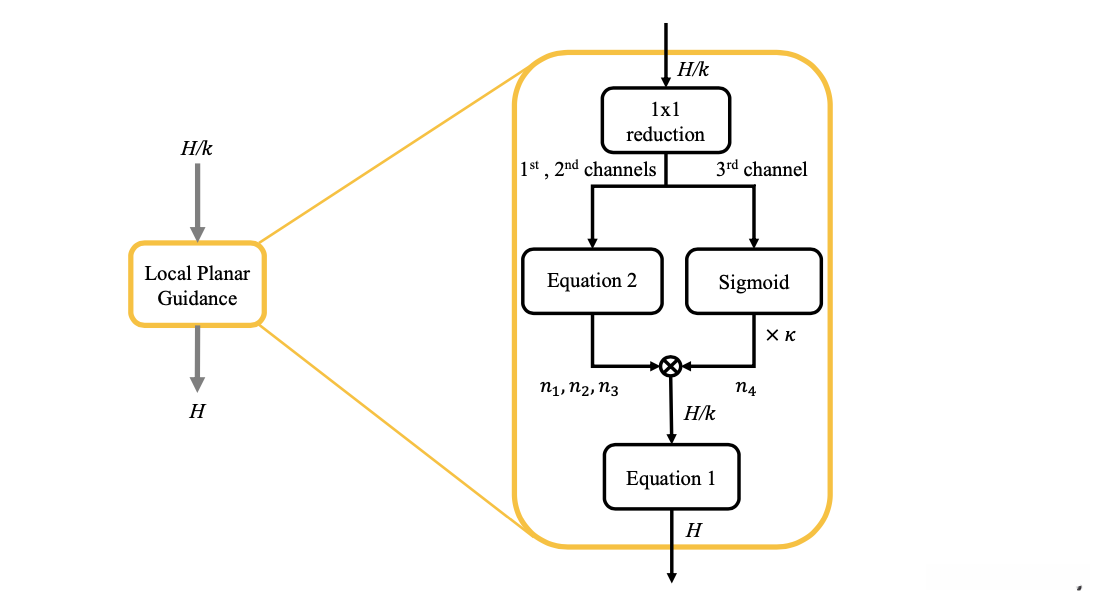

文章提出的LGP网络结构见下图所示：
首先输入的stride=k的特征（对应的特征图大小为\frac{H}{k}），之后经过一个reduction操作将输入的特征图编码为3通道的特征（对应上图的输入部分）。这样在此基础上就可以得到构建局部平面的参数，也就是文章中提到的(\theta,\phi)（对应上图的中间部分），可以参考：
# pytorch/bts.py#L110
def forward(self, net):
net = self.reduc.forward(net)
if not self.is_final:
theta = self.sigmoid(net[:, 0, :, :]) * math.pi / 3
phi = self.sigmoid(net[:, 1, :, :]) * math.pi
dist = self.sigmoid(net[:, 2, :, :]) * self.max_depth
n1 = torch.mul(torch.sin(theta), torch.cos(phi)).unsqueeze(1)
n2 = torch.mul(torch.sin(theta), torch.sin(phi)).unsqueeze(1)
n3 = torch.cos(theta).unsqueeze(1)
n4 = dist.unsqueeze(1)
net = torch.cat([n1, n2, n3, n4], dim=1)
return net
其实现源自文章提供的公式2：
n_1=sin(\theta)cos(\phi),\ n_2=sin(\theta)sin(\phi),\ n3=cos(\theta)
那么接下来就是需要将得到局部平面表达规整化到原图的分辨下，对于当前stride下与原图分辨率不统一的问题，这里是采用torch.repeat_interleave()堆叠复制之后与当前stride下对应block块(尺寸为k*k)运算得到，其实现可以参考：
# pytorch/bts.py#L32
def forward(self, plane_eq, focal):
plane_eq_expanded = torch.repeat_interleave(plane_eq, int(self.upratio), 2)
plane_eq_expanded = torch.repeat_interleave(plane_eq_expanded, int(self.upratio), 3)
n1 = plane_eq_expanded[:, 0, :, :]
n2 = plane_eq_expanded[:, 1, :, :]
n3 = plane_eq_expanded[:, 2, :, :]
n4 = plane_eq_expanded[:, 3, :, :]
u = self.u.repeat(plane_eq.size(0), plane_eq.size(2) * int(self.upratio), plane_eq.size(3)).cuda()
u = (u - (self.upratio - 1) * 0.5) / self.upratio
v = self.v.repeat(plane_eq.size(0), plane_eq.size(2), plane_eq.size(3) * int(self.upratio)).cuda()
v = (v - (self.upratio - 1) * 0.5) / self.upratio
return n4 / (n1 * u + n2 * v + n3)
其实现对应的原文的公式1：
\bar{c}_i=\frac{n_4}{n_1u_i+n_2v_i+n_3}
这样的操作会在stride=[1,2,4,8]上进行，从而可以得到深度图在不同stage上的表达，最后这些表达经过concat组合起来，经过卷积网络之后输出得到最后的深度图，其实现描述为：
\bar{d}=f(W_1\bar{c}^{1*1}+W_2\bar{c}^{2*2}+W_3\bar{c}^{4*4}+W_4\bar{c}^{8*8})

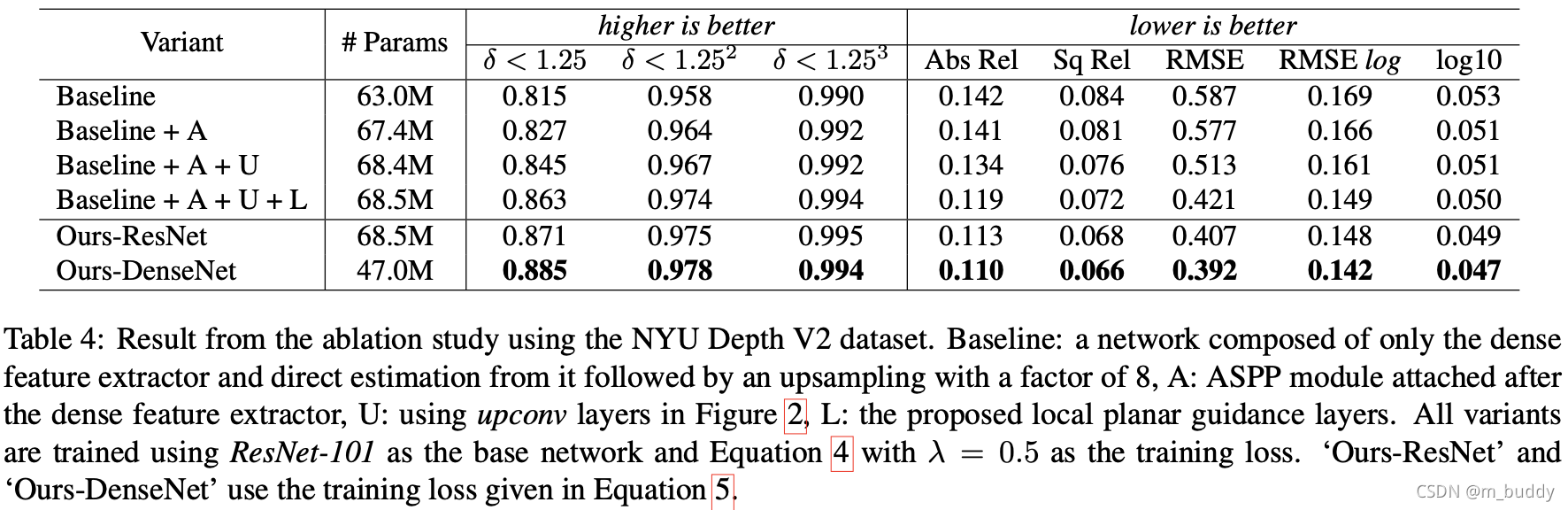

上述提到的各个模块消融实验：
2.3 损失函数
这里采用的损失函数为尺度不变损失（log空间）：
D(g)=\frac{1}{T}\sum_ig_i^2-\lambda(\frac{1}{T}\sum_ig_i)^2
其中，\lambda是对深度预测错误方差的关注程度。
L=\alpha\sqrt{D(g)}
参考文献：
3. 实验结果
