《NeW CRFs：Neural Window Fully-connected CRFs for Monocular Depth Estimation》论文笔记

参考代码：NeWCRFs

1. 概述

介绍：在这篇文章中对单目有监督深度估计算法提出了新的解码单元，该解码单元设计的灵感源自于CRFs（Conditional Random Fields）和Swin-Transformer。首先，在该解码单元中在local-window（文中也将其称之为N*N个patch的组合）中计算CRFs，这样可以显著减少因全局CRFs带来的计算量巨大问题，这是基于深度本身也存在一定的局部信息依赖性，同时也引入shift-window用于关联不同的local-window。然后，借鉴Swin-Transformer中的多头注意力机制，增强特征图pixel之间的关联性，相当于是在多角度去做信息整合。因而文章从高维度特征开始使用这种window CRFs进行特征优化，极大提升了网络的表达能力，自然也带来深度估计结果的提升。这里使用的是NYU、MatterPort3D和KITTI数据集作为benchmark。

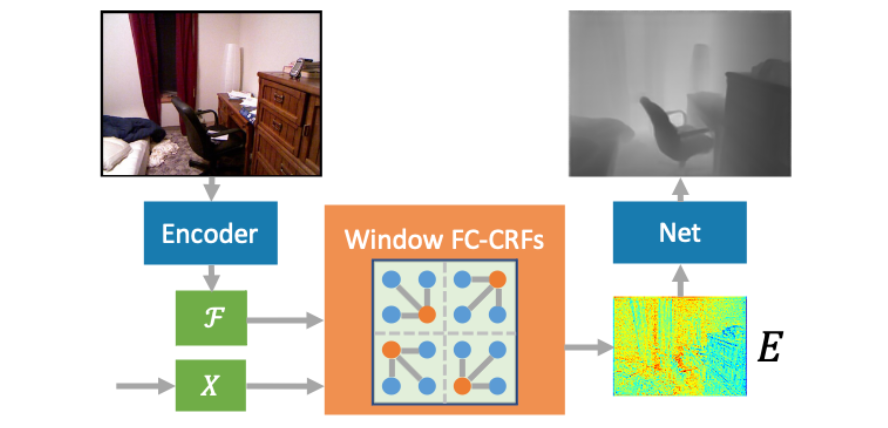

总体来看文章提出的深度估计网络是一个U型的编解码网络，其主要的创新点在于对编码器和解码器中特征优化单元的改进，其结构大体见下图：

比较显著的一些idea归纳为：

• 1）使用local-window内计算CRFs替换全局CRFs，极大减少计算量 ，贴合深度局部相似性假设。同时针对local-window划分带来window之间隔离的问题，通过shift-window实现window间信息传递 ；
• 2）借鉴Transformer中的multi-head attention在特征多角度上优化特征图；

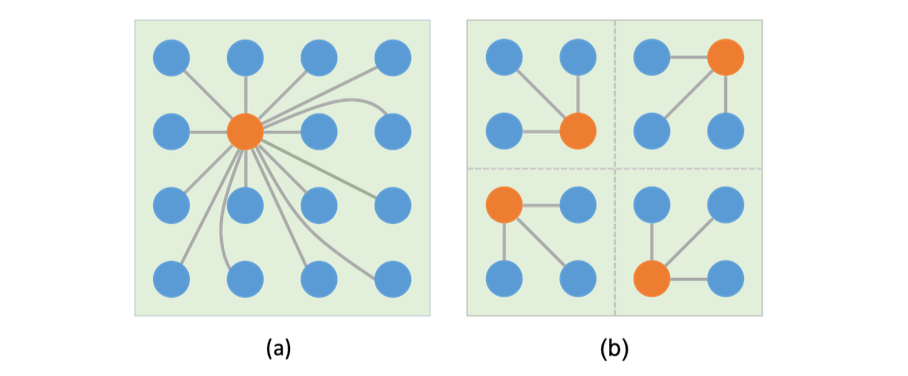

对于刚才说到在local-window上做CRFs，其与传统上的全图CRFs进行比较见下图所示：

从现有的benchmark排行榜来看文章的算法排名靠前，说明堆料还是能带来具体场景下性能的提升的，不过这样的提升幅度越来越小了。

2. 方法设计

2.1 网络结构

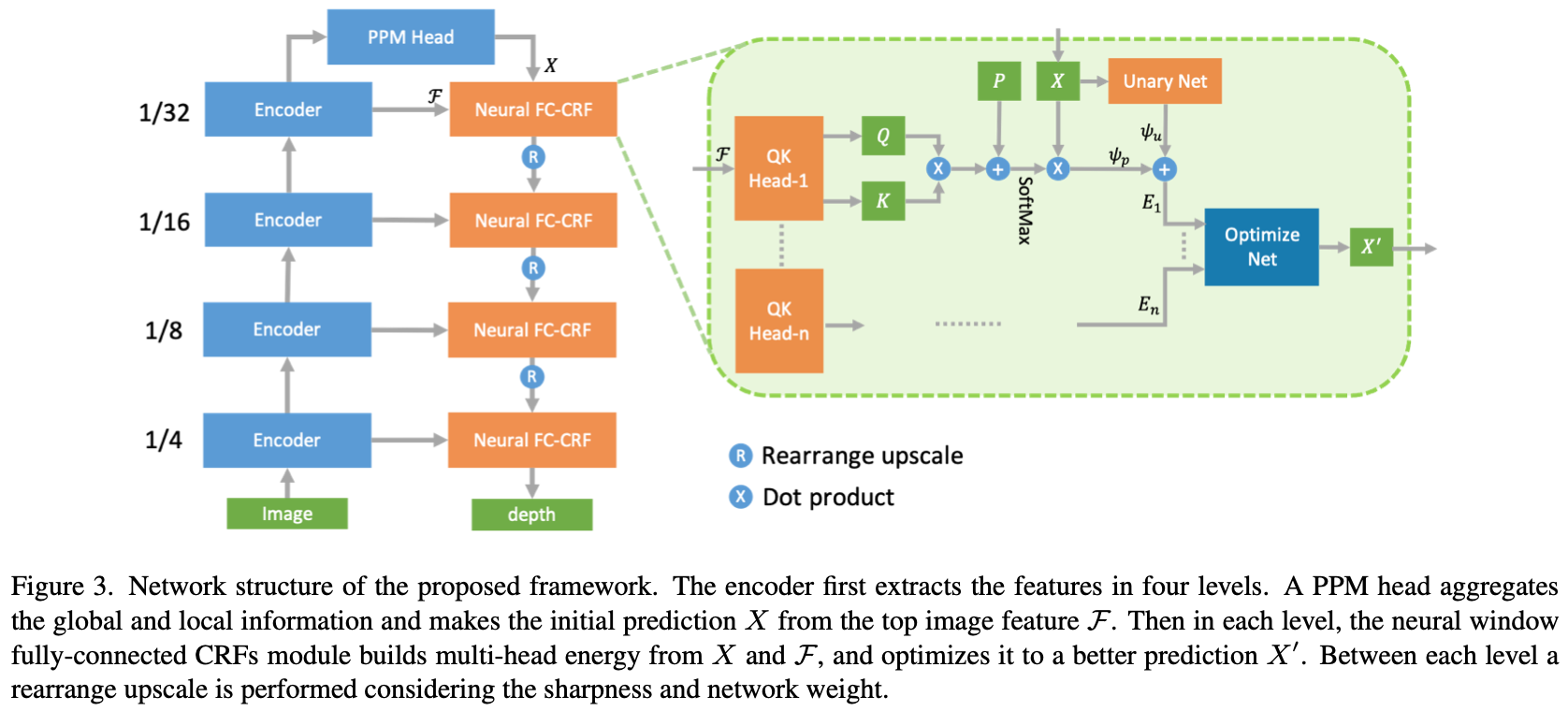

文章提出的网络结构见下图所示：

可以看到上述的结构就是一个典型的编解码结构，其具体的组件有：

编码器：
这里对于编码器使用的是Swin-Transformer。对于输入的图像输出的最小stride为4，最大stride为32。对于不同stage上输出的特征会将按照方格大小N*N,N=7划分为一个window，则特征图上得到的window数量计算为\frac{H}{Stride*N}*\frac{W}{Stride*N}。

全局特征提取：
这里使用PPM（pyramid pooling module）其参数scale=[1, 2, 3, 6]。

Local-window CRFs：
这里是在multi-head基础上计算CRFs所需的参数。

上采样操作：
对于上采样操作文章中使用的PixelShuffle的形式在channel维度编码spatial信息，从而实现可学习的上采样。

损失函数：
对于深度回归的损失采用的是尺度无关的Log损失，其描述为：
L=\alpha\sqrt{\frac{1}{K}\sum_i\Delta d_i^2-\frac{\lambda}{K}(\sum_i\Delta d_i)^2},\ \ \Delta d_i=log\hat{d_i}-logd_i^{*}

2.2 Neural Window FC-CRFs

对于原本CRFs操作其在i处的计算输出可以描述为：
E(x)=\sum_i\psi_u(x_i)+\sum_{ij}\psi_p(x_i,x_j)
其中，\psi_p(x_i,x_j)=u(x_i,x_j)\cdot f(x_i,x_j)\cdot g(I_i,I_j)\cdot h(p_i,p_j)，且I,p分别代表特征图（图片）和位置信息，u(x_i,x_j)在i\neq j的时候取非0。

在文章的任务中处理的是深度信息，其在x_i处的本身响应为（也就是通过CNN网络预测得到的响应结果，\theta_u为可学习参数）：
\psi_u(x_i)=\theta_u(I,x_i)
而对于周围特征图像素对于当前像素的影响，描述为特征图\mathcal{F}和位置p的组合：
\psi_{p_i}=\alpha(\mathcal{F}_i,\mathcal{F}_j,p_i,p_j)+\sum_{j\neq i}\beta(\mathcal{F}_i,\mathcal{F}_j,p_i,p_j)x_j
那么对应到文章的实现部分就是使用的attention与位置编码的形式去实现了。

3. 实验结果

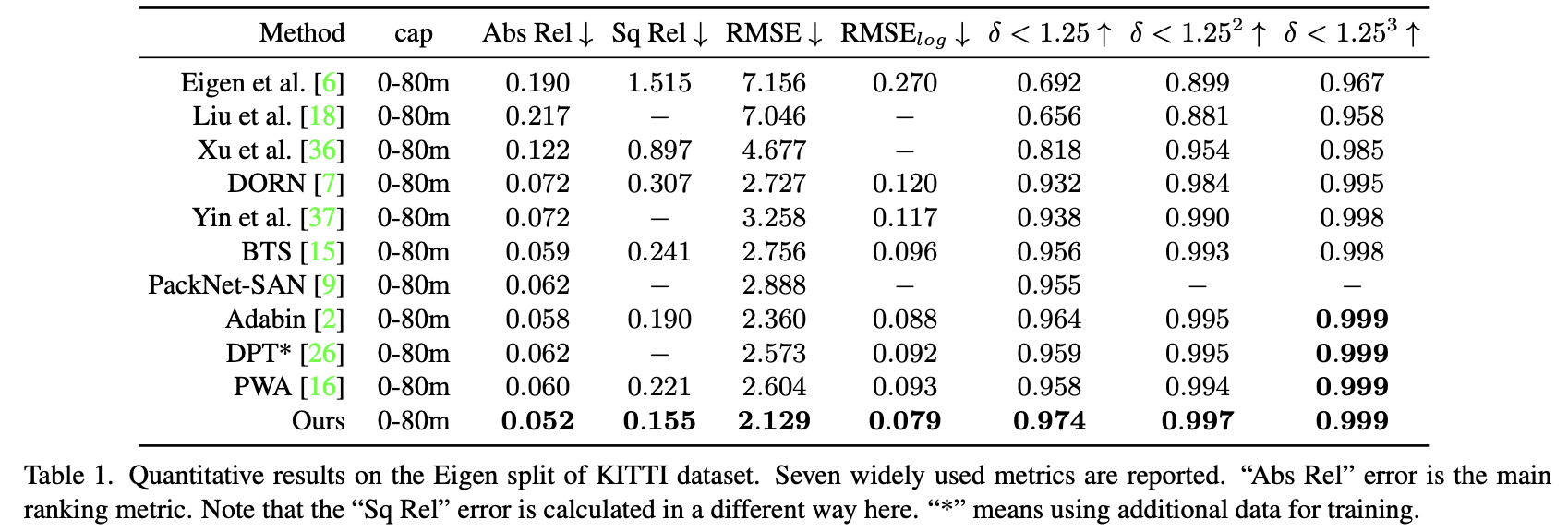

KITTI - Eigen Split：

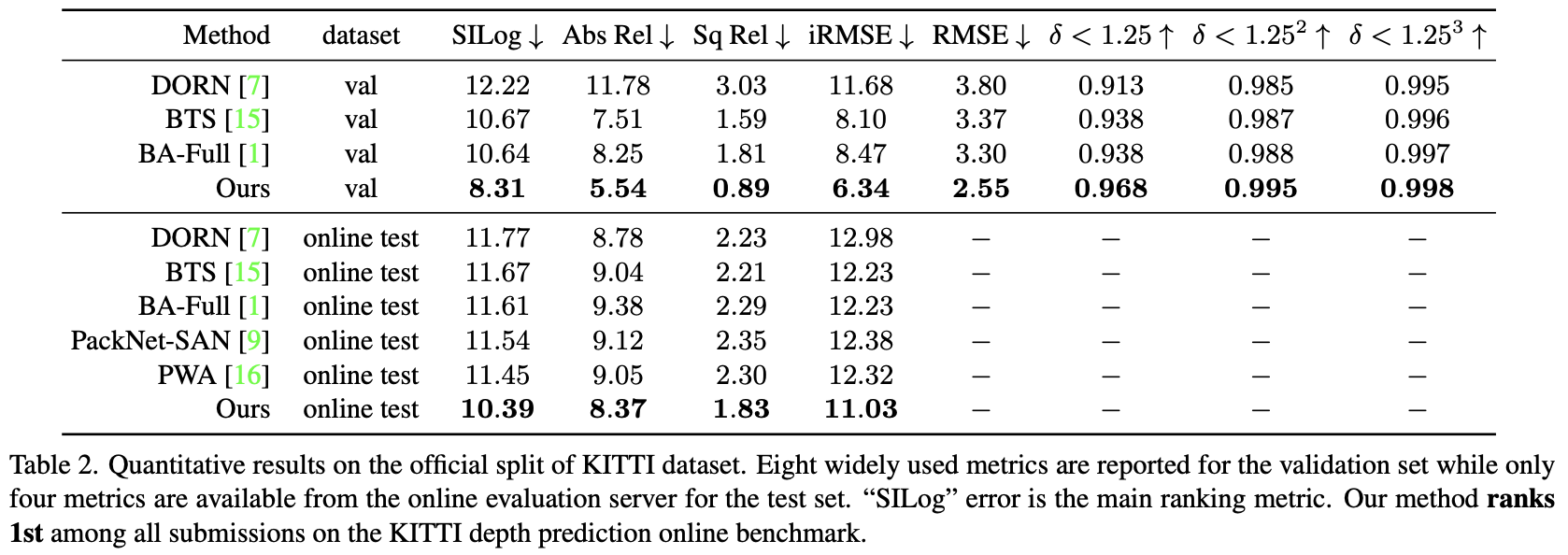

KITTI - Official Split：

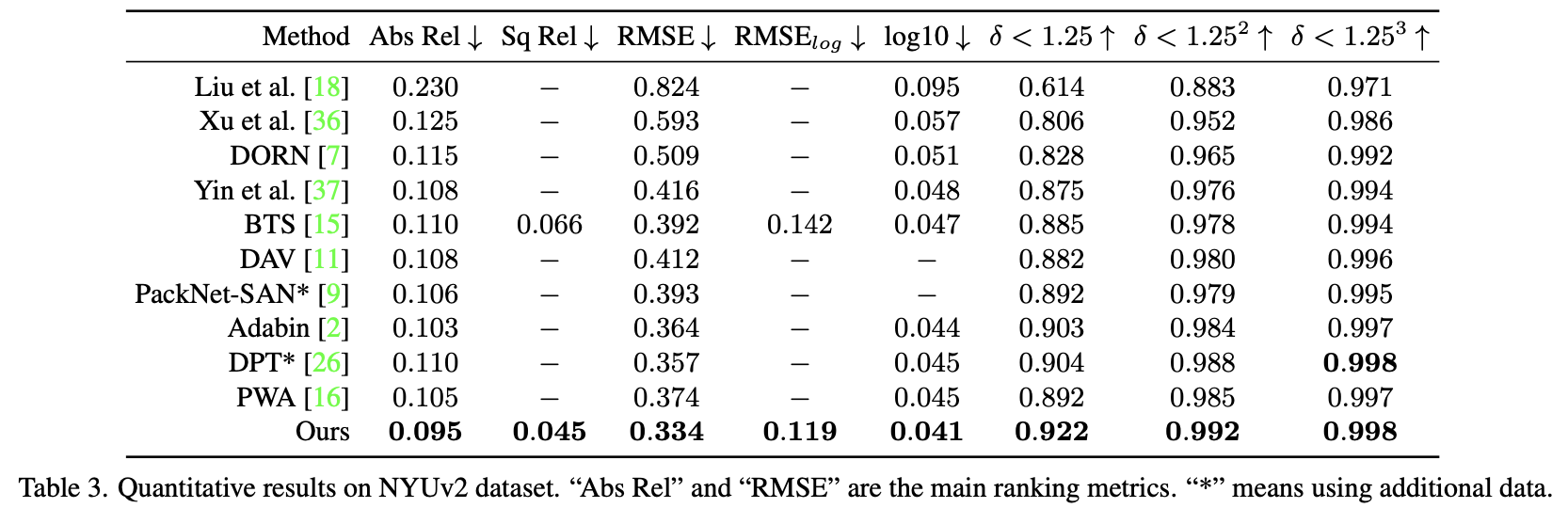

NYU：
