【论文】Convolutional Two-Stream Network Fusion for Video Action Recognition
Convolutional Two-Stream Network Fusion for Video Action Recognition
-
双流网络的不足
-
空间融合
-
- 融合方式
- 融合位置
-
时间融合
-
- 3D Conv和3D Pooling
-
网络架构
-
- 融合
- 输入
双流网络的不足
CNN在别的领域已经取得了巨大的成功，但在动作识别领域却不尽人意，作者认为该领域在当时存在两个问题：
（1）数据集太小。动作识别中除了图像信息还包含运动和视角各种信息，需要的数据量应该要超过图像分类才对。然而现实是图像分类数据集imagenet每个类别的1000个样例，而ucf101每个类别只有100个样例。
（2）当时提出的CNN架构都不能充分利用时间维度的信息。
当时最好的双流CNN，也存在（2）这个问题，作者具体说了两点：
（1）双流网络无法学习到时间特征和空间特征的像素间的关系。我的理解是空间特征可以学习到物体是什么，例如手臂、躯干、腿… 时间特征可以学习到物体在做什么运动，例如挥动、平移、旋转… 而手臂挥动和腿挥动明显是不同的动作，躯干平移和躯干旋转也是不同的动作。换言之，将空间特征和时间特征结合起来考虑，能为动作识别提供更多线索，也就有希望提升网络的表现。
（2）双流网络对时间维度的利用很有限，空间网络只用了一帧，时间网络只用了10帧。
针对这两个问题，作者对应地提出两种解决方法

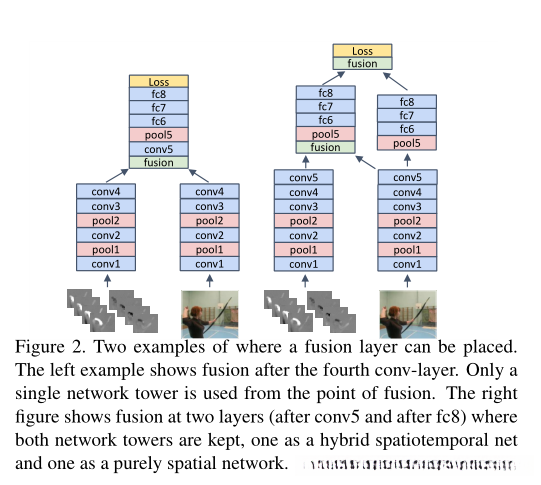

（1）空间融合：在隐藏层中间对两个网络进行融合（Figure 2），并且提出了多种融合方式；

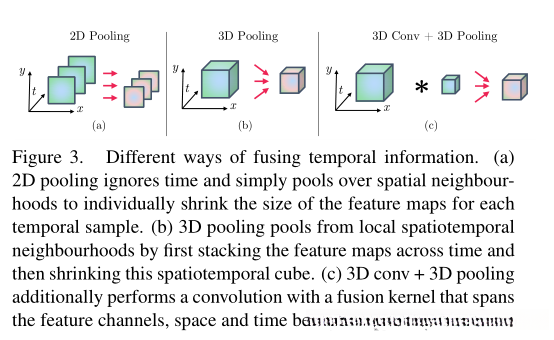

（2）时间融合：提出用Conv3D和Pool3D提取时间维度的特征，在时间维度上进行“融合”（Figure 3）。
空间融合
融合方式
融合层有两个输入，一个输出。 x_t^a \in R^{H\times W\times D} 代表空间网络的输入， x_t^b \in R^{H\times W\times D} 代表时间网络的输入，y 代表融合层的输出。
| 融合方式 | 数学表达式 | 维度 | 增加参数 |
|---|---|---|---|
| Sum fusion | y^{sum} = x_t^a + x_t^b | y^{sum} \in R^{H\times W\times D} | 无 |
| Max fusion | y^{max} = max(x_t^a, x_t^b) | y^{max} \in R^{H\times W\times D} | 无 |
| Concat fusion | y^{cat} = cat(3, x_t^a, x_t^b) | y^{cat} \in R^{H\times W\times 2D} | 后面的全连接层 |
| Conv fusion | y^{conv} = y^{cat} * f + b | f \in R^{1\times 1\times 2D \times D}, b\in R^{D}\\ y^{conv} \in R^{H\times W\times D} | f和b |
| Biliner fusion | y^{bil} = \sum_{j=1}^H\sum_{i=1}^M x_{i,j}^a \otimes x_{i,j}^b | y^{bil} \in R^{D\times D} | 用SVM替代全连接分类，反而减少了参数 |
cat用来拼接矩阵，* 代表卷积操作，\otimes 代表矩阵外积。

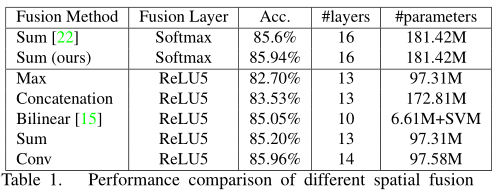

不同融合方式的效果如下表：
融合位置

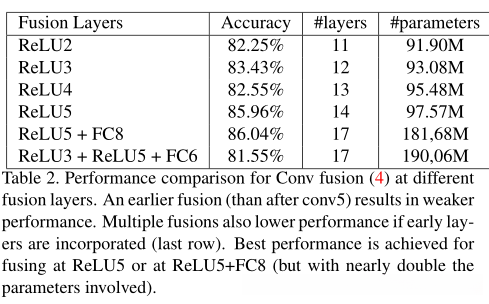

卷积融合在不同层融合的性能比较：
（1）早融合：在relu5之前融合，效果不佳
（2）早融合加多融合：效果不佳
（3）晚融合（relu5）和多融合（relu5+fc8）效果最好，但是多融合训练参数多一倍
时间融合
3D Conv和3D Pooling
通过将2D卷积和2D池化拓展到3D卷积和3D池化，可以提取到时间维度的特征。

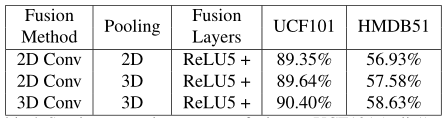

在concat融合层之后添加3D Conv和3D Pooling，性能略有提升。
网络架构
融合

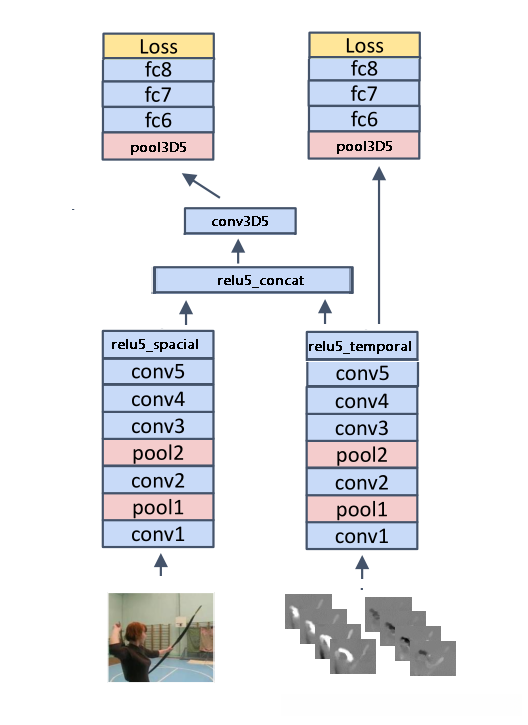

我按照文章和代码对架构的描述，把上面的Figure 1修改了，融合后的架构图如下所示（见Netscope示意图）：
添加了一个concat融合层，一个Conv3D层。用两个Pool3D层替换了原来2D的pool5。这是本文提出的最终架构，相比原来的双流架构，增加的参数只有Conv3D中的少量参数，但通过融合的方式大大的提升了网络性能。
输入
假设现在正在计算第i个batch的输入：
i 代表当前在计算第i个batch
nFrames=opts.nFrames(i) 代表第i个视频总共的帧数
nStack=opts.imageSize(3) = 20 代表输入图像尺寸的第三维，也就是20
时间网络的输入由几个参数决定：
L=nStack/2 = 10
T = opts.nFramesPerVid 代表采样点的个数
τ = opts.temporalStride 代表采样的时间间隔
opts.frameSample 代表采样方法，可以取值uniformly, temporalStride, random, temporalStrideRandom
获取时间网络的输入可以分为以下几个步骤：
- 按特定的采样方法，得到采样点数组
frameSamples（数组长度可能大于T）
1.uniformly均匀采样
在[L/2+1, nFrames-L/2] 区间均匀采样 T 个点。这种采样方法不需要设置 τ。
例：
L = 10, nFrames = 154, T = 5
输出 [6,42,78,113,149]
2. `temporalStride` 时间定长间隔采样 在[L/2+1, nFrames-L/2] 区间按 τ 步长采样。
例：
L = 10, nFrames = 82, τ = 5
输出 [6,11,16,21,26,31,36,41,46,51,56,61,66,71,76]
3. `random` 完全随机采样 生成[L/2+1, nFrames-L/2] 区间的随机排列。这种采样方法也不需要设置 τ。
例：
L = 10, nFrames = 30
输出 [6,13,18,8,22,15,11,9,19,17,20,14,10,12,25,24,7,21,23,16]
4. `temporalStrideRandom` 时间随机间隔采样 在 [L/2+1, nFrames-L/2] 区间按随机步长采样，通过temporalStride设置随机步长取值范围（5:15）。
例：
L = 10, nFrames = 116, τ = 13（从5到15随机）
输出 [6,19,32,45,58,71,84,97,110]
-
将
frameSamples的长度设置为 T ，如果小于T就补充一些采样点，大于T就随机取连续 的T个
例：
输入 [6,19,32,45,58,71,84,97,110], T = 5
输出 [32,45,58,71,84] -
将
frameSamples维度扩充为 L\times T
例：
输入 [32,45,58,71,84], L=10, T=5

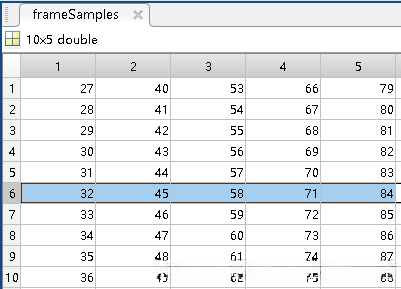

输出
最终得到的输入的维度是 [224, 224, 23, batchSize, T]，每个视频采样T个点，每个时间点附近取20张光流图像堆叠+3张RGB图像：
注：后面还有数据扩充还没看，最后输入的维度应该是[224, 224, 23, batchSize, augment*T]
通过实验，作者得出三个结论：
（1）相比在最后的Softmax层融合，在中间的卷积层融合既能够提升性能，又不会增加太多参数（见融合方式）
（2）在最后一个卷积层融合（relu5）的性能是最好的，如果再配合最后一个全连接层融合（fc8），性能还能再提升一点（见融合位置）
（3）在融合后使用pool3d代替代替pool2d能更进一步地提高性能（见3D Conv和3D Pooling）
