论文速览 | CVPR, 2024 | RadSimReal: Bridging the Gap Between Synthetic and Real Data in Radar Object Detection With Simulation | 利用仿真技术弥合雷达目标检测中合成数据与真实数据的差距

Project Page: https://yuvalhg.github.io/RadSimReal

1 引言

在自动驾驶技术的快速发展中，雷达传感器 因其在长距离探测 和恶劣天气条件 下的优异表现，正逐渐成为不可或缺的关键组件。然而，雷达数据的获取和标注 一直是一个棘手的问题，尤其是在那些难以进行人工标注的复杂场景中。为了解决这一难题，研究人员提出了各种方法，包括生成对抗网络(GAN) 和物理仿真 等技术。

本文介绍的RadSimReal方法，它巧妙地结合了物理仿真 的精确性和深度学习 的灵活性，成功地在合成数据 和真实数据 之间搭建了一座坚实的桥梁。这种创新方法不仅克服了传统物理仿真需要详细了解雷达硬件参数的限制，还大大提高了仿真的运行速度。

2 动机

在自动驾驶的世界里，雷达就像是车辆的"第三只眼"，能够穿透黑暗和雨雾，为我们提供清晰的环境感知。然而，要让这只"眼睛"变得更加智能，我们需要大量的训练数据。这就好比要教会一个孩子认识世界，需要让他见识各种各样的场景。

传统的方法是收集和标注真实的雷达数据，但这个过程就像是在茫茫大海中捞针，既耗时又费力。特别是在一些极端情况下，比如恶劣天气或者长距离探测，获取和标注数据变得更加困难。

为了解决这个问题，研究人员们开始寻找替代方案。其中一种方法是使用生成对抗网络(GAN) 来生成合成数据。这就像是让AI画家根据一些素描创作出逼真的油画。虽然这种方法能够产生看起来很真实的数据，但它仍然需要大量的真实数据来训练GAN，而且对于每种不同的雷达类型和环境条件，都需要重新收集数据和训练GAN。

另一种方法是物理仿真 ，这就像是用计算机模拟整个物理世界，包括雷达的发射、反射和接收过程。这种方法的优点是不需要真实数据，可以灵活地模拟各种场景。但是，传统的物理仿真方法需要非常详细的雷达硬件参数，而这些参数往往是厂商的商业机密。

正是在这样的背景下，RadSimReal应运而生。它的目标是结合物理仿真的优点，同时克服其缺点，为雷达目标检测提供一种更加高效、灵活的数据生成方法。

3 方法

RadSimReal的核心思想是利用雷达的点扩散函数(PSF) 来模拟雷达图像的生成过程。这就像是用一个特殊的画笔，能够模仿雷达在不同位置和角度的成像效果。

3.1 环境仿真

首先，RadSimReal使用CARLA仿真引擎 生成3D场景。这就像是搭建了一个虚拟的城市或道路环境。然后，通过射线追踪技术 ，模拟雷达信号从雷达发射、反射到接收的整个过程。这个过程可以用下面的数学模型来描述：

R(x, y, z) = \sum_{i} I_i \cdot \frac{1}{r_i^4} \cdot \cos^2(\theta_i)

其中，R(x, y, z)是某个点(x, y, z)处的反射强度，I_i是第i个反射点的反射系数，r_i是反射点到雷达的距离，\theta_i是入射角。

3.2 雷达仿真

传统的雷达仿真方法需要模拟雷达的接收信号，然后进行信号处理得到雷达图像。这个过程可以表示为：

S(t) = \sum_{i} A_i \cdot \exp(j2\pi f_d t + \phi_i)

其中，S(t)是接收信号，A_i是第i个反射点的幅度，f_d是多普勒频率，\phi_i是初始相位。

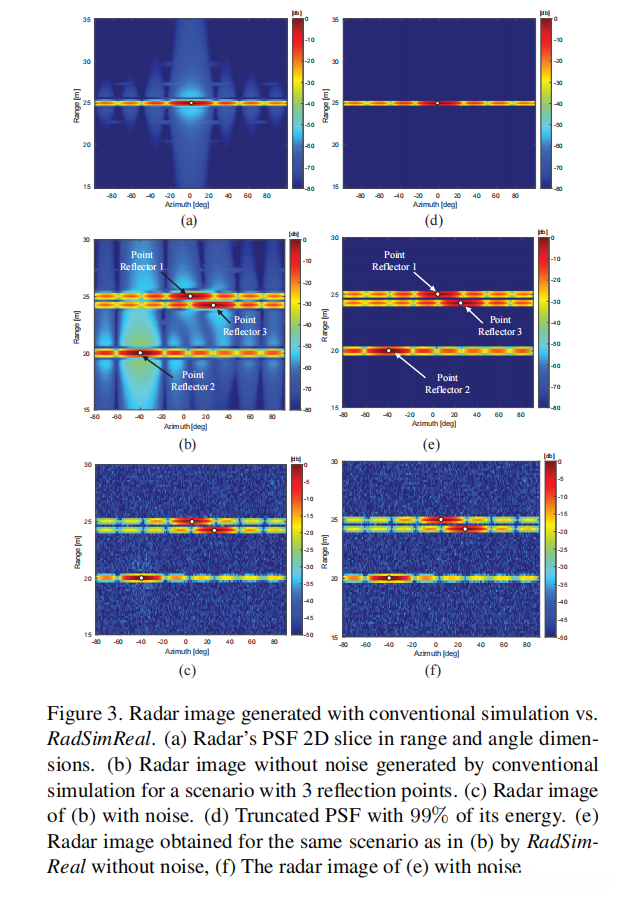

而RadSimReal采用了一种创新的方法。它直接使用点扩散函数(PSF) 与反射点进行卷积，得到雷达图像：

I(r, \theta) = \sum_{i} R_i \cdot PSF(r-r_i, \theta-\theta_i)

其中，I(r, \theta)是雷达图像，R_i是第i个反射点的强度，PSF(r, \theta)是点扩散函数。

这种方法的优点在于：

1. 不需要详细的雷达参数 ：只需要测量雷达的PSF，就可以模拟出该雷达的图像。
2. 计算效率高 ：通过截断PSF，可以大大减少计算量，提高仿真速度。
3. 灵活性强 ：可以方便地模拟不同类型的雷达和不同的环境条件。

3.3 PSF的获取和使用

PSF的获取过程就像是给雷达拍了一张"自拍"。具体来说，我们可以使用一个角反射器 或者一个细长的杆子，让雷达对其进行成像。得到的图像就近似于雷达的PSF。

在使用PSF时，RadSimReal采用了一个巧妙的技巧。它截断了PSF，只保留了包含99%能量的部分。这就像是在绘画时，只保留了画笔最重要的部分，既保证了图像质量，又大大提高了绘画速度。

4 实验和结果

为了验证RadSimReal的效果，研究者们进行了一系列实验，就像是给这位"魔法工程师"出了一连串的考题。

4.1 仿真保真度评估

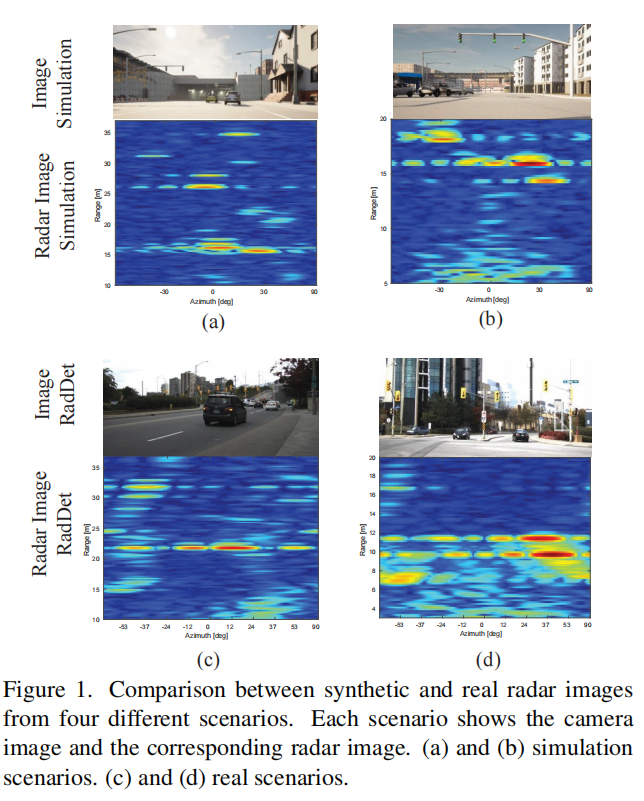

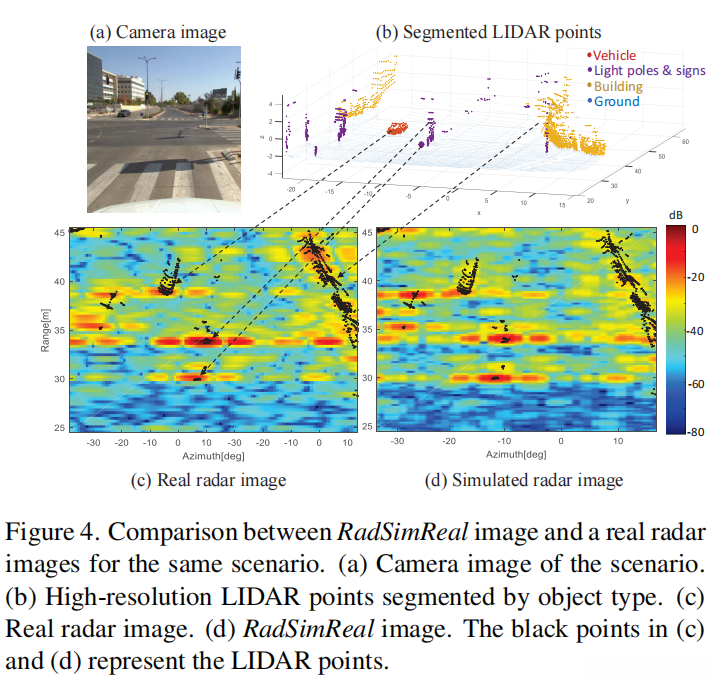

首先，研究者们比较了RadSimReal生成的合成图像和真实雷达图像。他们发现，这两种图像就像是一对双胞胎，无论是在视觉上还是在统计特性上都惊人地相似。

具体来说，他们使用了Frechet Inception Distance (FID) 来量化这种相似性。FID分数越低，表示两组图像越相似。结果显示，RadSimReal生成的图像与真实数据的FID分数为6.54，而真实数据内部的FID分数为6.76。这意味着，RadSimReal生成的图像与真实数据几乎没有区别！

4.2 目标检测性能评估

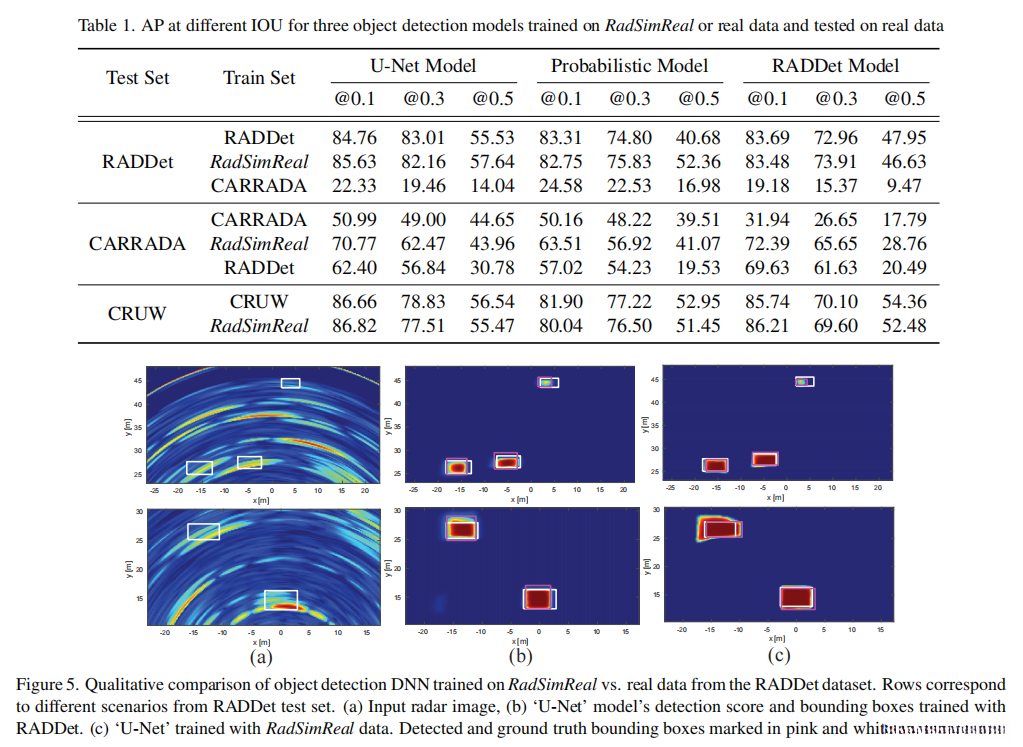

接下来，研究者们进行了更加严格的测试。他们使用RadSimReal生成的数据训练目标检测模型，然后在真实数据上进行测试。这就像是用虚拟世界训练出来的"眼睛"，去识别现实世界的物体。

结果令人振奋：

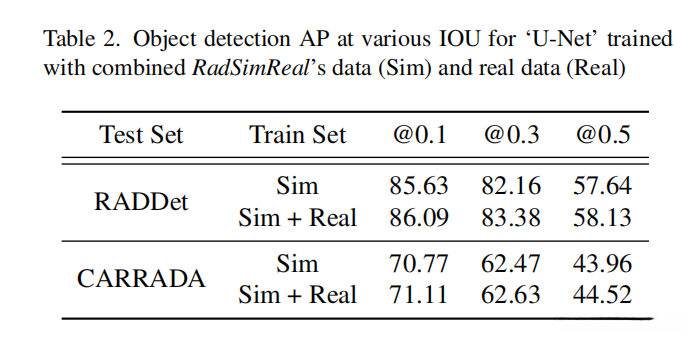

1. 在RADDet 和CRUW 数据集上，用RadSimReal训练的模型性能与用真实数据训练的模型几乎相当。
2. 在CARRADA 数据集上，RadSimReal训练的模型甚至超过了用真实数据训练的模型。
3. 在跨数据集 的测试中，RadSimReal训练的模型表现更加稳定，显示出了更好的泛化能力。

这些结果表明RadSimReal成功地让合成数据"变身"为真实数据，骗过了最挑剔的"鉴定专家"——目标检测模型。

5 不足和未来展望

尽管RadSimReal取得了令人瞩目的成果，但它仍然有一些局限性和改进空间：

仿真精度的进一步提高 ：虽然RadSimReal已经能够生成非常逼真的雷达图像，但在一些细节方面可能还有提升空间。未来可以考虑引入更精细的物理模型，例如考虑多径效应、大气衰减等因素。

更多雷达类型的支持 ：目前的研究主要集中在汽车雷达上，未来可以扩展到其他类型的雷达，如气象雷达、海事雷达等。

与其他传感器的融合 ：在自动驾驶场景中，雷达通常与摄像头、激光雷达等其他传感器配合使用。未来可以探索如何将RadSimReal与其他传感器的仿真技术结合，实现多模态的仿真。

动态场景的仿真 ：当前的仿真主要针对静态场景，未来可以考虑如何更好地模拟动态场景，特别是高速运动物体的多普勒效应。

自适应PSF ：目前RadSimReal使用的PSF是固定的，未来可以探索如何根据不同的场景条件动态调整PSF，以实现更加精确的仿真。

与强化学习的结合 ：RadSimReal为强化学习提供了一个理想的环境。未来可以探索如何利用这个仿真环境来训练自动驾驶策略，例如雷达波束调度、多目标跟踪等任务。

6 总结

RadSimReal成功地在合成世界 和真实世界 之间搭建了一座坚实的桥梁。通过巧妙地利用点扩散函数(PSF) ，不仅克服了传统物理仿真方法的局限性，还大大提高了仿真的效率。
