深度学习论文: An End-to-End Trainable Neural Network for Image-based Sequence Recognition

深度学习论文: An End-to-End Trainable Neural Network for Image-based Sequence Recognition and Its Application to Scene Text Recognition及其PyTorch实现
An End-to-End Trainable Neural Network for Image-based Sequence Recognition and Its Application to Scene Text Recognition
PDF: https://arxiv.org/pdf/1507.05717.pdf
PyTorch代码: https://github.com/shanglianlm0525/CvPytorch
PyTorch代码: https://github.com/shanglianlm0525/PyTorch-Networks

1 概述

CRNN将特征提取，序列模型和转录融合到一个统一的框架下。

与之前的场景文本识别系统相比，CRNN主要包含了四个特性：

• 目前已经存在的算法的组件大多是分开训练和调整的，相比之下CRNN是可以进行端到端训练的。
• 能够自然的处理任意长度文本，不涉及字符分割和水平尺度归一化
• 不受限于任何预定义的词库，并且在使用词库和不使用词库的模式下都取得了较好的成过。
• 使用高效且小的多的模型，在现实应用中更具实用性。

2 CRNN

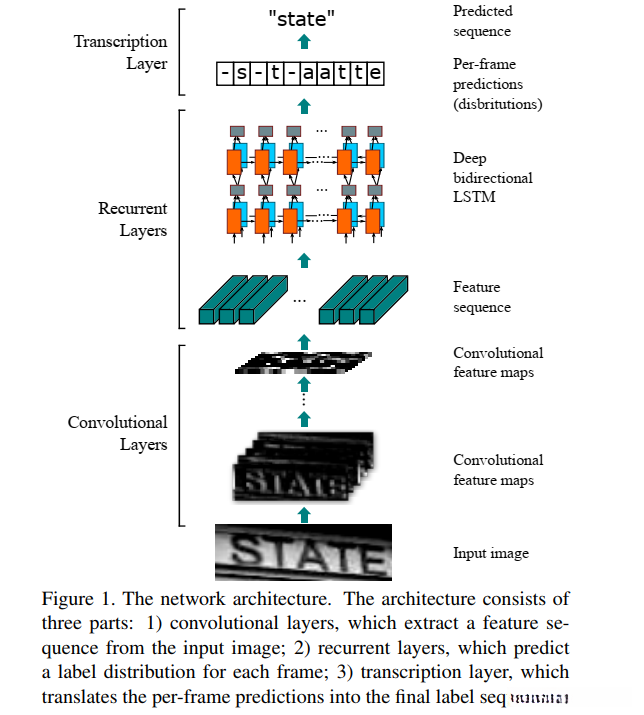

CRNN架构如下：CRNN模型包括三个部分，分别称作卷积层、循环层以及转录层。在CRNN的底部，卷积层自动从每个输入图像中提取特征序列。在卷积网络之上，建立循环网络，用于对由卷积层输出的特征序列的每个帧进行预测。采用CRNN顶部的transcription将recurrent层的每帧预测转换为标签序列。虽然CRNN由不同类型的网络架构（例如CNN和RNN）组成，但它可以通过一个损失函数联合训练。

2-1 Feature Sequence Extraction

CRNN模型中的卷积层由一系列的卷积层、池化层、BN层构造而成。就像其他的CNN模型一样，它将输入的图片转化为具有特征信息的特征图，作为后面循环层的输入。当然，为了使提取的特征图尺寸相同，输入的图像事先要缩放到固定的大小。

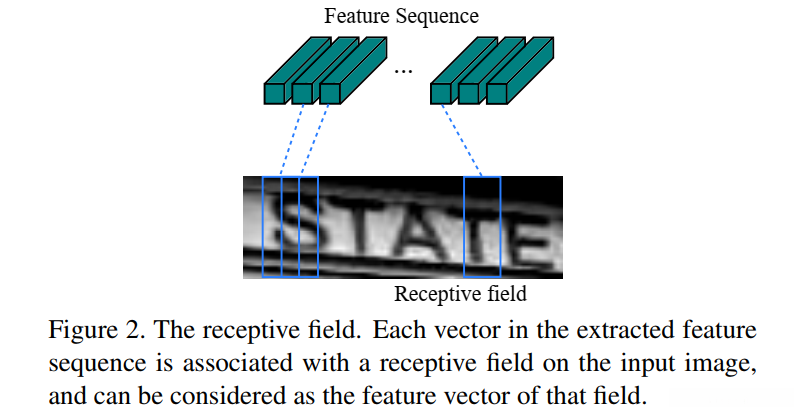

由于卷积神经网络中卷积层和最大池化层的存在，使其具有平移不变性的特点。卷积神经网络中的感受野指的是经过卷积层输出的特征图中每个像素对应的原输入图像区域的大小，它与特征图上的像素从左到右，从上到下是一一对应的，如下图所示。因此，可以将特征图作为图像特征的表示。

2-2 Sequence Labeling

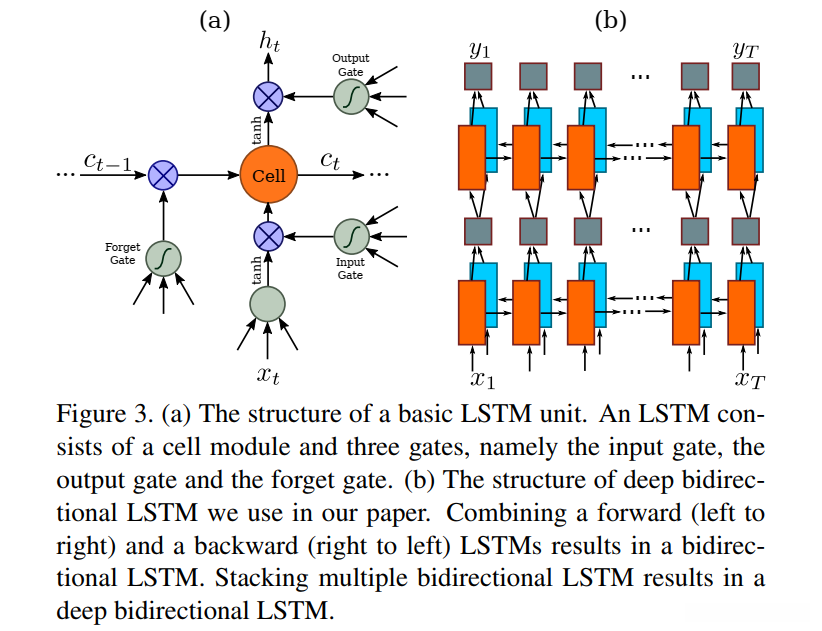

卷积层得到的特征序列经过循环层两个BiLSTM的处理后，进一步结合了上下文的语义信息，可以对图片中的文本信息进行更好地识别。此外，由于卷积层的输入的维度和LSTM的输入并不完全相同，所以还需要线性层进行维度的转换，即Map-to-Sequence。

2-3 Transcription

转录层的作用是将前面通过CNN层和RNN层得到的预测序列转换成标记序列，得到最终的识别结果。简单来说，就是选取预测序列中每个分量中概率最大的索引对应的符号作为识别结果，最终组成序列作为最终的识别序列。这里采用CTC中定义的条件概率来处理序列的转换问题。

2-4 Network configuration

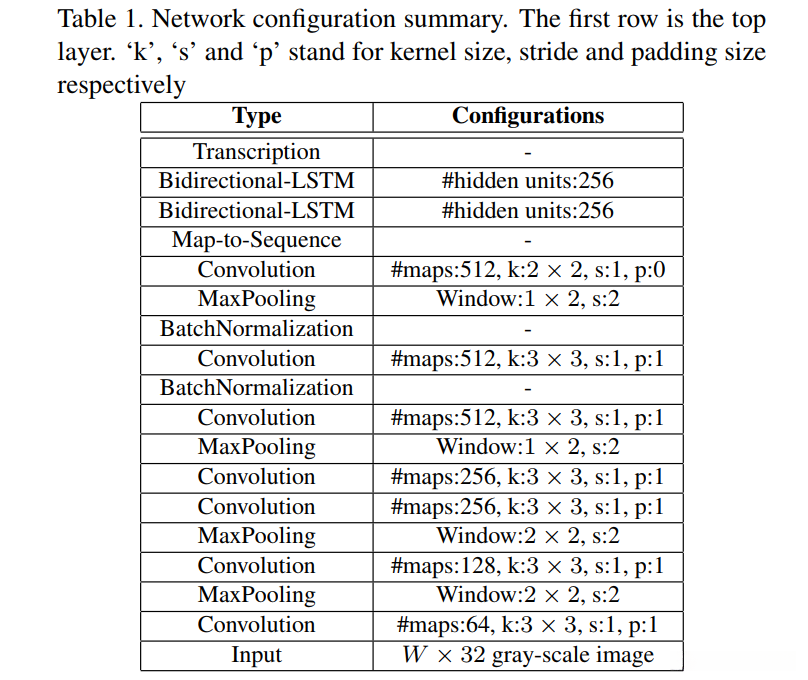

卷积层的结构基于VGG-VeryDeep架构。为了使其适合识别英文文本，在第三和第四个最大池化层中，采用了1×2大小的矩形池化窗口而不是传统的方形窗口。这种调整产生了具有较大宽度的特征图，因此具有更长的特征序列。例如，包含10个字符的图像通常大小为100×32，从中可以生成25帧的特征序列。这个长度超过了大多数英语单词的长度。最重要的是，矩形池化窗口产生矩形感受野，这有利于识别一些具有窄形状的字符，例如“i”和“l”。在 5th 和 6th 卷积层后面加入 batch normalization，有助于模型快速收敛。

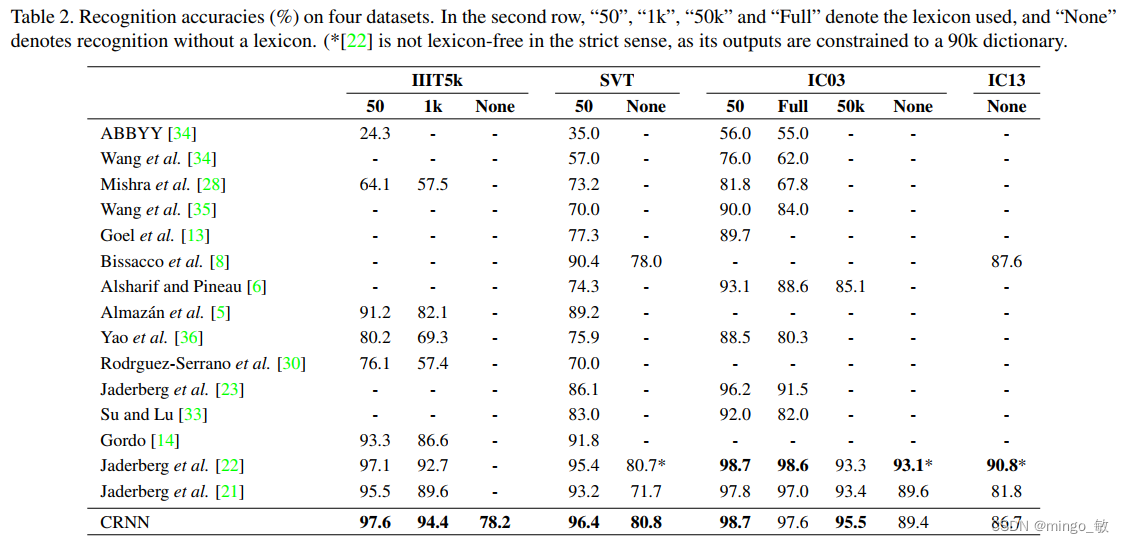

3 Experiments
