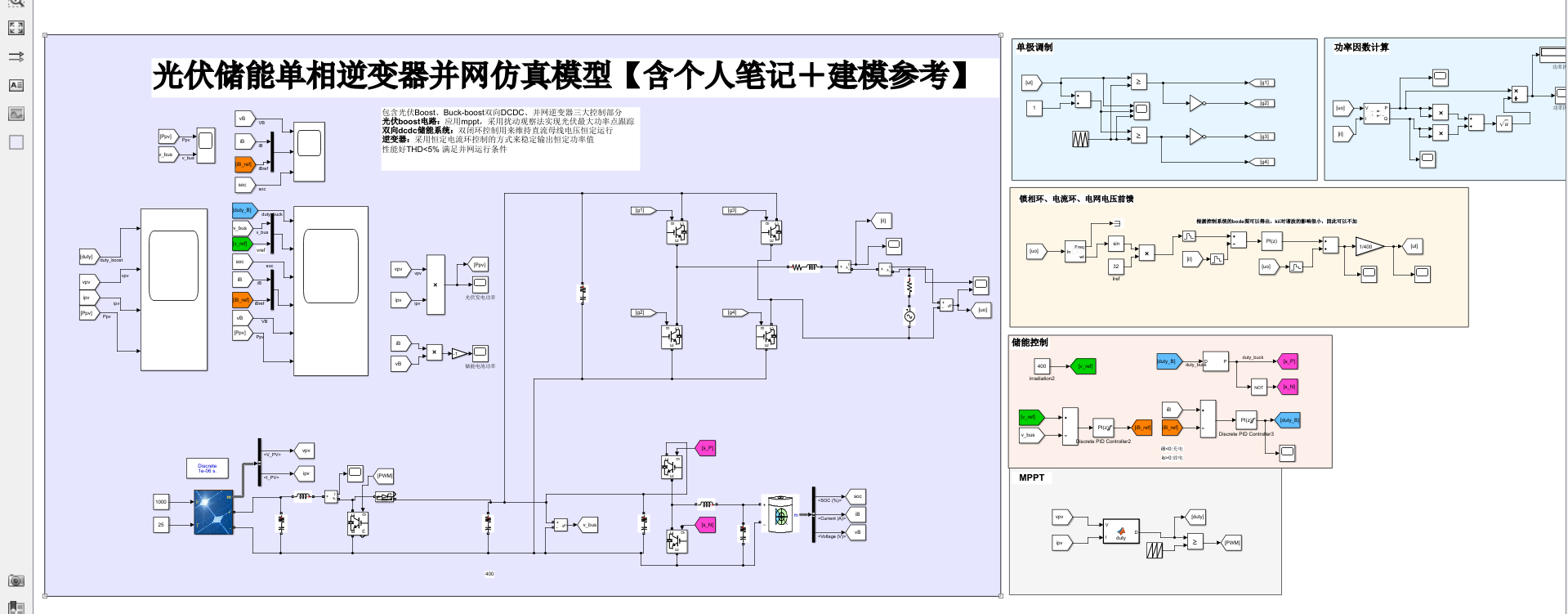

光伏储能单相逆变器并网仿真模型（Simulink仿真实现）
本文研究光伏储能单相逆变器并网仿真模型，旨在探讨其性能和稳定性。研究内容包括逆变器的电路设计、控制策略设计及并网运行仿真。通过建立数学模型，结合光伏发电和储能系统的特性，分析逆变器在不同工况下的表现。研究发现，Boost、Buck-boost双向DCDC和并网逆变器是光伏储能系统中的三大关键控制部分，优化设计和控制策略可提高系统效率和稳定性。仿真结果表明，系统运行性能良好，THD小于5%满足并网条件。研究为光伏储能系统的设计和优化提供了理论参考和技术支持，有助于提高并网稳定性和可靠性，促进清洁能源应用。
目录
目录
💥1 概述
该研究旨在探讨光伏储能单相逆变器与并网系统相结合的仿真模型，其核心是分析光伏发电系统与储能系统协同工作的动态特性。该研究主要关注光伏储能单相逆变器在并网运行过程中的性能指标和稳定性表现，旨在评估其在电网连接中的适应性和可靠性。
本研究涉及光伏储能单相逆变器的电路结构规划、控制策略制定以及并网运行模式的仿真分析等。基于建立逆变器的数学模型，结合光伏发电和储能系统的关键特性，通过详细分析，评估逆变器在各种运行状态下的性能表现。
在研究过程中，需要综合考虑光伏发电系统运行的不确定性，储能系统的充放电特性以及逆变器在并网运行中的性能需求。通过仿真分析，可以系统地研究逆变器在各种运行状态下的电压、电流和功率特性，验证控制策略的有效性，同时优化逆变器的设计参数和运行参数。
在光伏储能系统中，三大核心控制模块包括Boost、Buck-boost双向DCDC变换器和并网逆变器。其中，Boost电路采用先进的MPPT技术，通过扰动观察法实现光伏系统的最大功率跟踪，从而确保光伏发电系统的高效运行。逆变器的电流环控制策略能够实现对输出电压和电流的精准调节，有效保证系统运行的稳定性。双向DCDC储能模块用于维持直流母线电压的恒定，从而确保系统的稳定性和可靠性。
在控制策略设计方面，该系统运行性能卓越，其THD值小于5%，满足并网运行要求。该系统不仅具备高效性、可靠性及灵活性，还能够实现光伏发电系统的高效利用和储能系统的有效管理。
在建立仿真模型的过程中，需要综合考量各组成部分间的相互作用关系，并设计相应的控制策略方案，以确保光伏储能系统在并网和离网模式下的稳定运行状态。基于Simulink仿真平台，可以对系统在各种工况下的动态特性及稳定性进行全面分析，这一研究工作为光储并网直流微电网系统的设计与优化提供了重要的理论参考和实践指导。
综上所述，该系统的主要组成部分包括Boost、Buck-boost双向DCDC变换器和并网逆变器，这些关键控制模块的优化设计和有效控制均有助于提升系统的高效率性和高可靠性。同时，该系统具有高效率性、高可靠性和高灵活性，能够实现光伏发电系统的高效率利用和储能系统的精准管理。针对光伏储能单相逆变器的并网仿真建模问题，该研究不仅为光伏储能系统的设计和运行提供了理论参考，也为储能系统的技术优化和性能提升提供了技术支持。此外，该研究还对提高光伏发电系统的并网稳定性和可靠性具有重要意义，有助于提升并网系统的安全性，从而推动光伏发电与储能技术的深度融合，为清洁能源的应用和发展奠定基础。

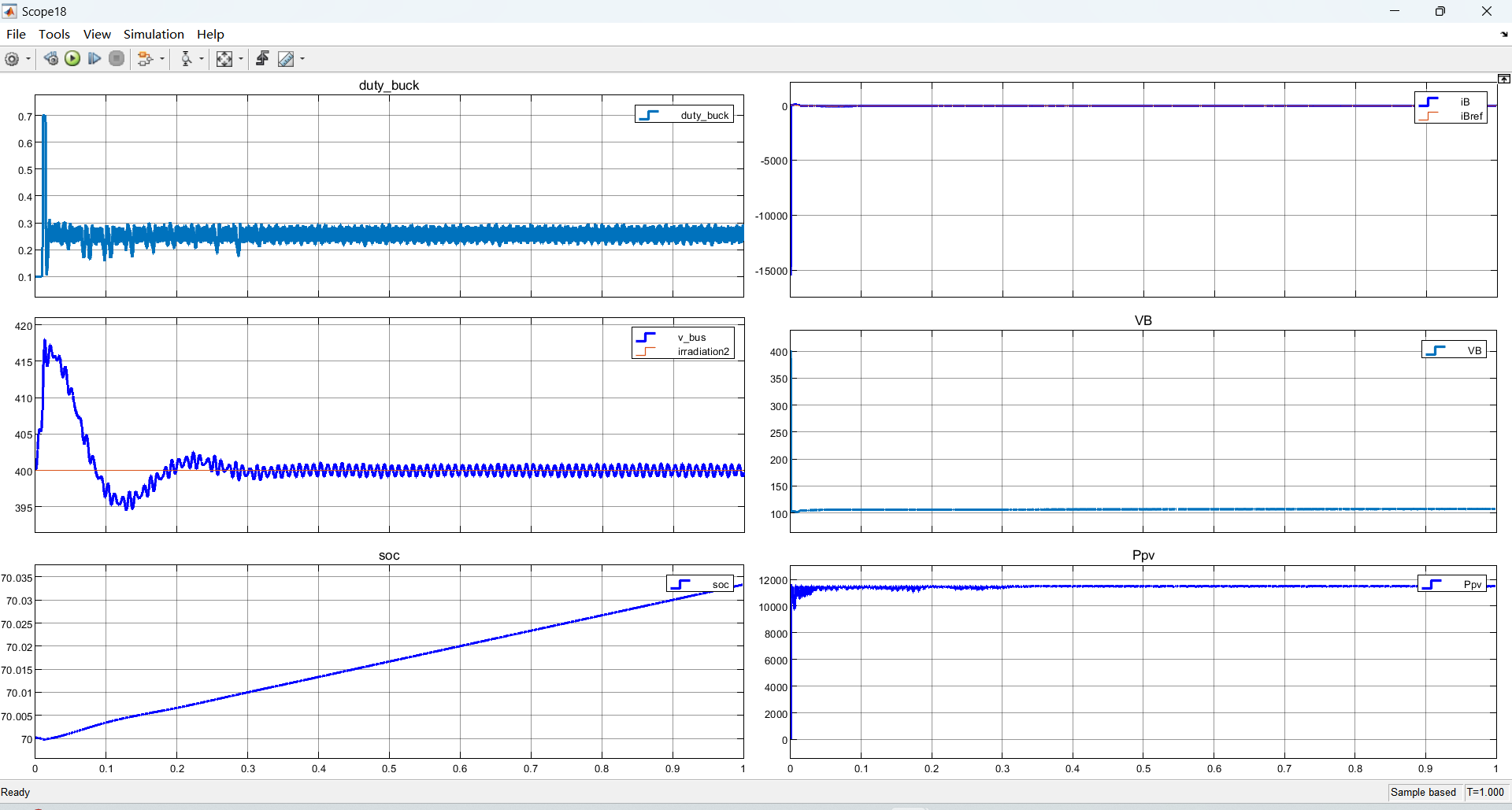

📚****2 运行结果
🎉3********参考文献
文章中部分引用内容源自网络，均已标明出处并标注为参考文献。不可避免地存在不足之处，如发现问题，请随时联系。
[1]刘江.单相双级光伏并网逆变器拓扑及其控制策略研究[D].华中科技大学[2023-11-27].
[2] 周星诚、方宇、顾越铠等. 光伏储能逆变器中H6桥电路及控制研究[J]. 电力电子技术, 2020, 54(3):4. DOI: CNKI:SUN:DLDZ.0.2020-03-020.
