Paper Reading:Distribution-Aware Coordinate Representation for Human Pose Estimation

CVPR2020 Distribution-Aware Coordinate Representation for Human Pose Estimation

• Abstract

• 方法

• • Coordinate Decoding

  • • 一、The Standard coordinate decoding method
    • 二 、The Proposed coordinate decoding method

  • Coordinate Encoding

  • • 一、The standard coordinate encoding process
    • 二、The Proposed coordinate encoding process

• 实验

• • 证明coordinate decoding的有效性
  • 证明coordinate encoding的有效性
  • 与当前先进方法的对比，DARK取得很好的效果
  • 直观的效果 关节点定位更准确

论文链接

Abstract

这篇文章聚焦于heatmap
在人体姿态估计任务中对heatmap的处理有两种，文中称为encoding和decoding过程。

encoding ——针对Heatmap Regression的方法，即训练前，标签的关节点坐标ground-truth coordinates（x,y） 用高斯分布 转化成 heatmap标签
decoding ——网络预测出的heatmap ➡ 原始（输入）图像空间的关节点坐标

在encoding过程中，从坐标到heatmap会存在量化误差，本文解决此问题的办法是：通过生成准确的heatmap分布进行模型的无偏训练 （这里没太懂，如果用量化前坐标的值（非整数），是否存在什么问题 为什么之前所有方法都需要量化？）

在decoding过程中，同样会存在量化误差，作者通过实验证明，decoding对姿态估计的准确度有惊人的重要性。针对此问题，本文提出了基于预测的heatmap的分布 输出坐标的方法 ，即distribution-aware decoding method

针对以上两个对heatmap的处理过程，把上述两个办法结合起来，文章提出了Distribution-Aware coordinate Representation of Keypoint (DARK) method

DARK与网络结构无关，可以和当前先进的人体姿态估计网络（文中主要与Simple Baseline 和 HRNet比较）相结合，作者通过实验证明DARK可以显著改善目前先进方法的表现。

大量的实验表明，DARK在两个常见的benchmark(MPII和COCO)上获得了最好的结果，不断地验证了我们的所提出方法的有效性和实用性。

方法

提出Distribution-Aware coordinate Representation of Keypoint (DARK) method
DARK由两部分组成：
1、decoding：基于预测的heatmap的分布特征，推测出潜在的最大激活位置
目前主要有两种decoding方法：
①取predicted heatmap中响应最大的位置作为关节点位置
②经验方面，网络输出的heatmap往往不是单峰的，从predicted heatmap响应最大的位置 向 次响应方向偏移，后面会介绍，文中称为The Standard coordinate decoding method，这种方法比①准确度往往要高，但只是经验的做法

2、encoding：无偏的亚像素坐标编码，即不需要进行量化操作，直接在非整数坐标位置（即Sub-pixel） 用高斯分布 形成groundtruth heatmap （我的理解是这样的）

Coordinate Decoding

一、The Standard coordinate decoding method

heatmap中响应最大的位置并不是关节点在原始坐标空间中的准确位置

P —— 预测的关节点位置
m —— heatmap中响应最大处的坐标
s —— heatmap中响应第二大处的坐标
即取峰值到次峰值的１／４偏移处的位置 ，这样做补偿了原图像输入网络时下采样时的量化误差

二 、The Proposed coordinate decoding method

1、首先，这一节基于一个假设——predicted heatmap服从高斯分布

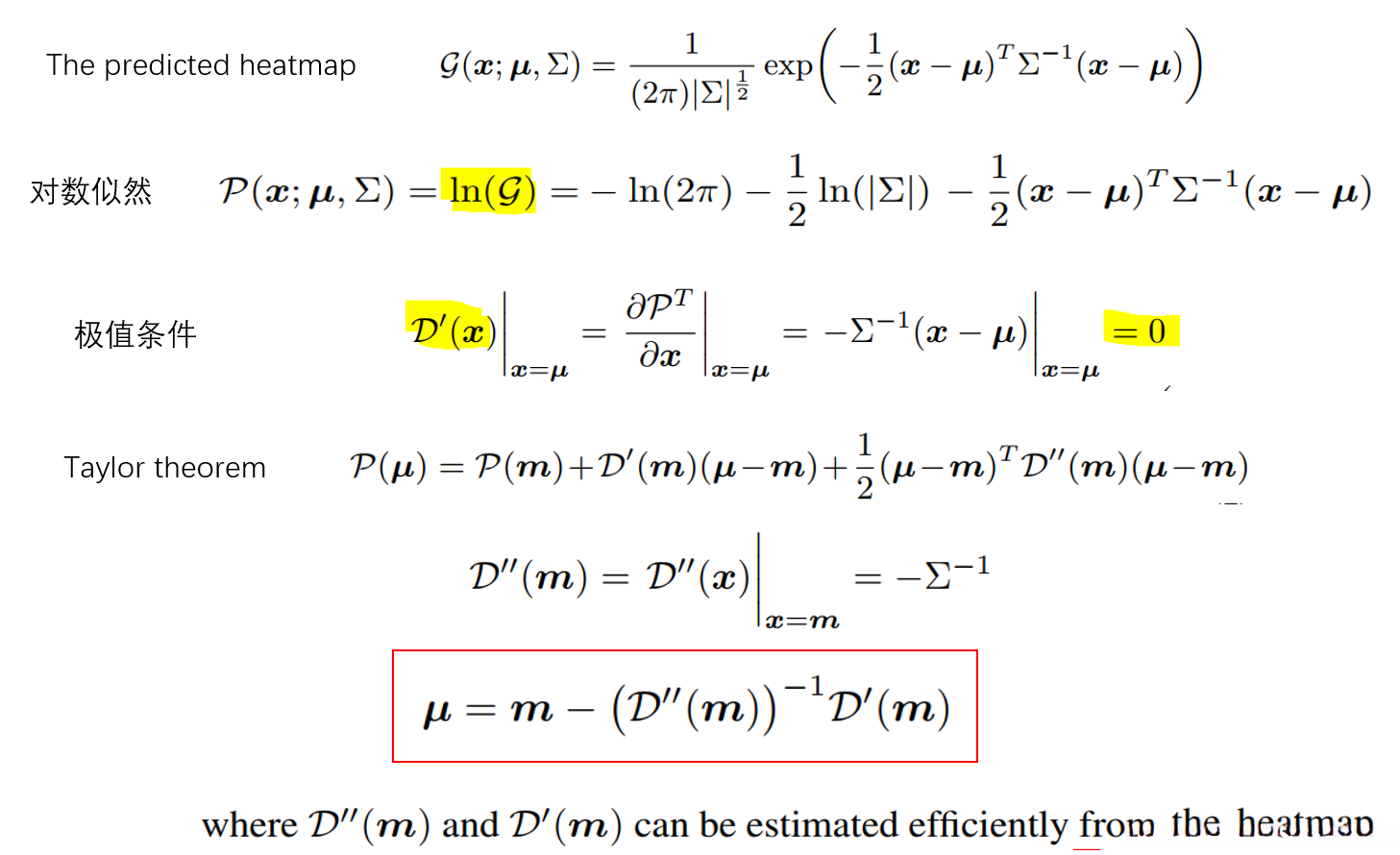

则 网络输出的heatmap可以表示为：

其中，
x——predicted heatmap中的一个像素位置
μ——与待估计关节点位置对应的高斯均值(中心)
σ——标准差，这是一个超参

根据对数似然优化原理，对上式取对数，

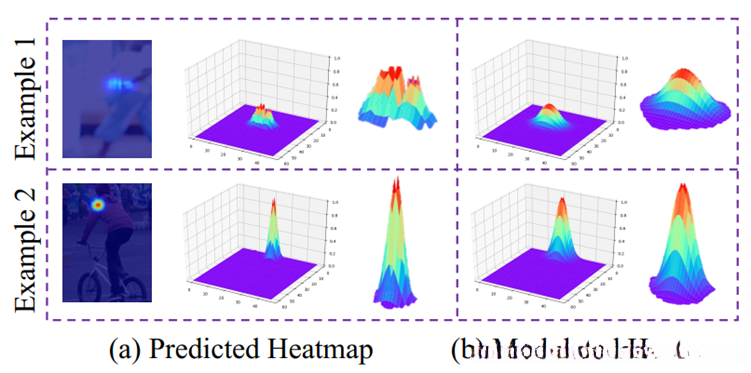

2、刚刚我们的推导都是基于predicted heatmap服从高斯分布这一假设，但是，实际情况，如下图（a）所示，predicted heatmap是多峰值的，并不服从高斯分布
所以，为了满足条件，需要对predicted heatmap进行调整（Modulate）
即从predicted heatmap --> Modulated Heatmap

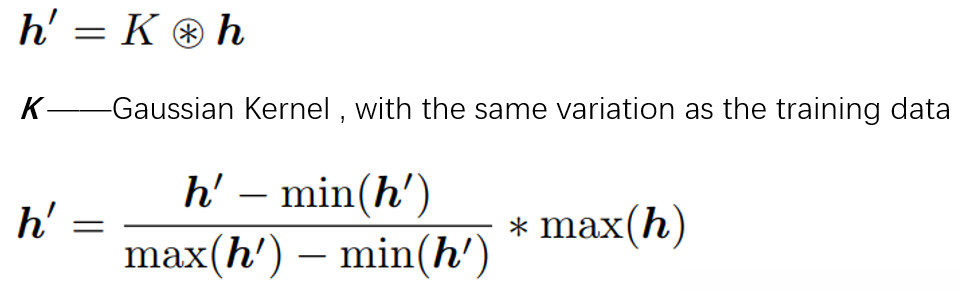

具体的做法就是：用高斯核对predicted heatmap做平滑

其中，
h’ ——Modulated Heatmap
h——Predicted heatmap
K——高斯核，参数和训练参数中的相同

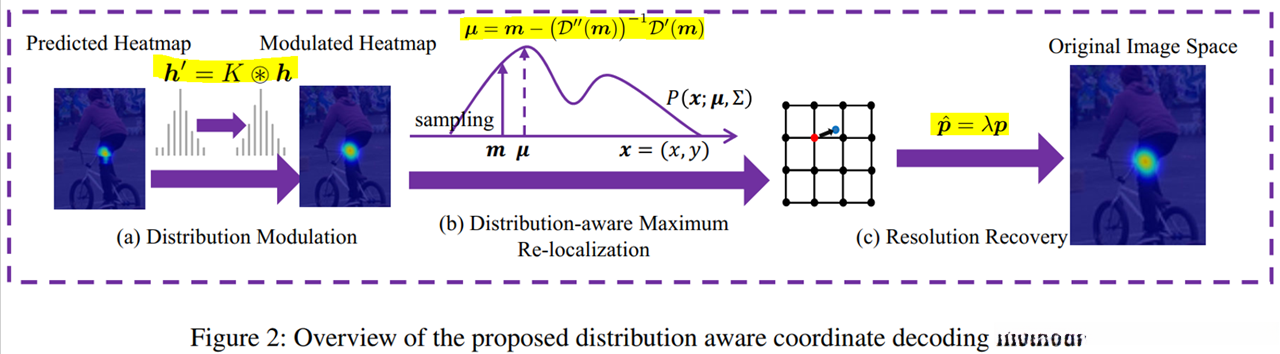

综上，本文提出的decoding的方法如下图所示，由3个步骤组成（高亮的3处）

Step1：Distribution Modulation 用高斯核平滑
Step2：Distribution-aware Maximum Re-localization 基于predicted heatmap分布 推测出潜在的最大激活位置
Step3: Resolution Recovery 输入网络时，通常将图像下采样1/4，此处恢复图像分辨率，做上采样

Coordinate Encoding

通过生成准确的热图分布进行无偏模型训练

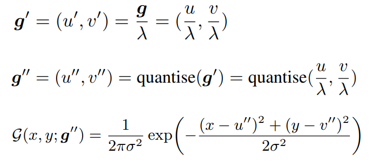

一、The standard coordinate encoding process

其中，在第二式中，量化操作会引入量化误差，如下图所示，g’是蓝色的点，g’’是紫色的点，红色箭头表示引入的量化误差

二、The Proposed coordinate encoding process

解决此问题的办法是：
直接用g‘ 利用高斯核生成heatmap

把上述decoding 和 encoding的方法结合结合起来就是本文提出的DARK

实验

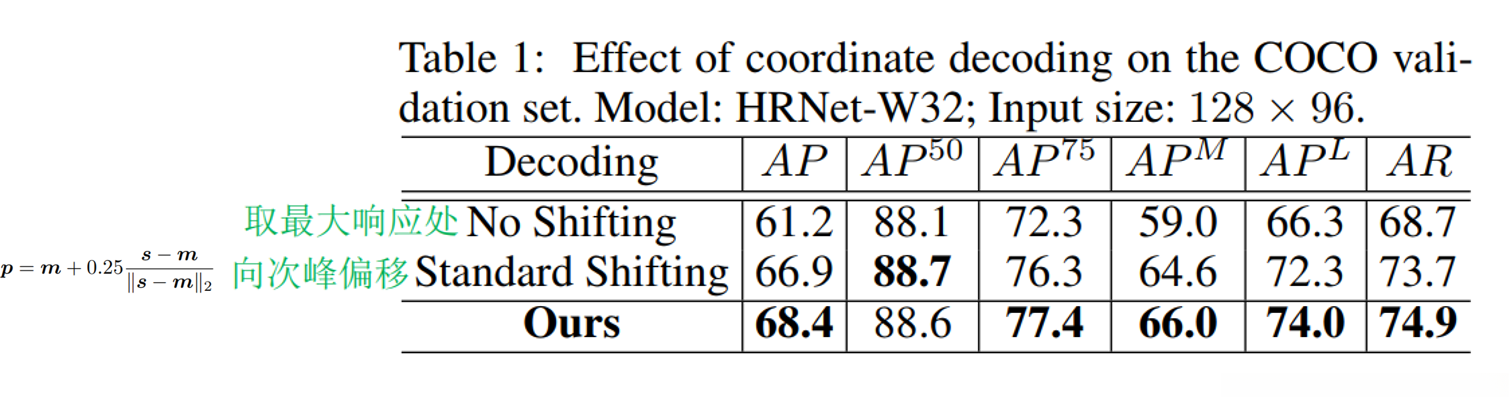

证明coordinate decoding的有效性

证明coordinate encoding的有效性

与当前先进方法的对比，DARK取得很好的效果

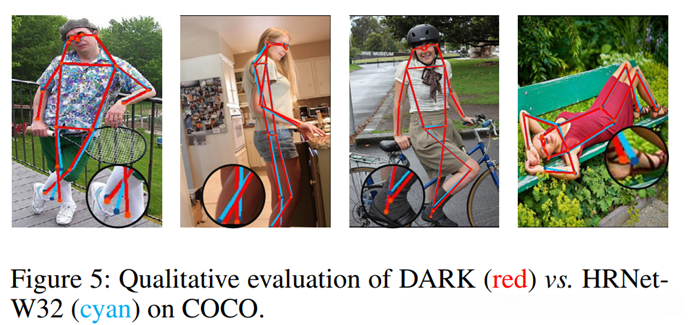

直观的效果 关节点定位更准确
