yolov1-yolov5（未完待续）
1、yolov1

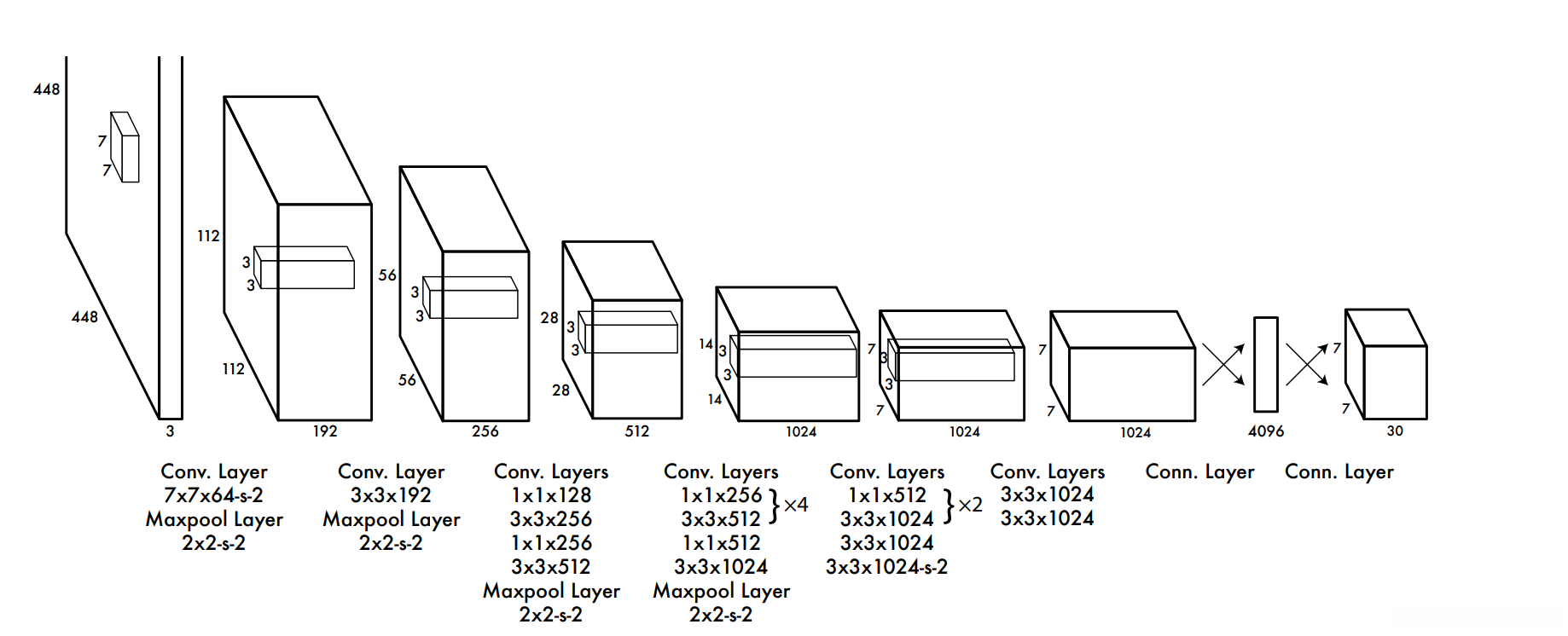

网络结构（24层卷积层+2层全连接层）
训练技巧
（1）预训练分类模型
采用前20个卷积层+一个平均池化层+1个全连接层的分类器(224 × 224 input image）在ImageNet 1000类数据上进行预训练
（2）将分类模型转为检测模型
根据Ren等人的研究结论，添加了四个卷积层和两个具有随机初始化权重的完全连接层。
因为检测通常需要细粒度的视觉信息，将网络的输入分辨率从224×224提高到448×448。
最后一层用于预测边界框和类别概率。
最后一层使用线性激活函数，所有其他层使用leaky矫正线性激活，leaky激活函数如下
生成标签
x,y：将边界框x和y坐标参数化为特定网格单元位置的偏移量，以便它们也在0和1之间边界。因为yolov1中规定只有包含物体中心点的网格cell的最大iou预测框才有“responsible”预测边界框box
***每个网格有B个（原文中B=2）预测框，只取与gt的IOU最大的预测器用于计算边界框坐标loss
w,h：通过图像宽度和高度对边界框的宽度和高度进行规格化，使其介于0和1之间。即w‘ = w/W
预测输出。
confidence: 在线更新（因为需要计算预测框与gt的IOU）。如果网格中存在目标，则confidence等于预测框与gt_box的IOU，如果网格中不存在目标，则confidence等于0
*这里原文中写的是，如果cell中不存在目标，则confidence为0，否则希望confidence等于IOU。但是在一些开源代码中，对于存在目标的cell，有序列表这个cell上iou小那个预测框的confidence也为0，也就是采用和x,y,w,h一样的object_mask。
类别：假设一共有n类，则这部分为n为向量，真实类别对应的位置为1，其余为0
损失函数
- 只有当某个网格中有object的时候才对classification error进行惩罚。
- 只有当某个box predictor对某个ground truth box负责的时候，才会对box的coordinate error进行惩罚
- 无论是否包含object，都需要对confidence error进行惩罚。包含object的confidence目标是预测框和gtbox的iou，不包含object的confidence目标是0。
- 为什么对w和h开方？
- 为什么各部分损失的权重不一样？权重超参数如何设置？
因为localization error是8维，classification error是20维，权重一样显然是不合理的；另一方面，一张图片中很可能出现不含object的网格远比含object的网格多的情况（因为yolo只将包含object中心点的网格算作包含object的网格），网络会将不含object网格中的box的confidence push到0，这种做法是overpowering的，这会导致网络不稳定甚至发散。
因此作者设置了不一样的权重： 1）更重视8维的坐标预测，给这些损失前面赋予更大的loss weight, 在pascal VOC训练中取5； 2）对没有object的bbox的confidence loss，赋予小的loss weight，在pascal VOC训练中取0.5； 3）有object的bbox的confidence loss和类别的loss 的loss weight正常取1。
yolov1的局限性 ：难以处理成群的小对象，例如鸟群
作者的解释：由于我们的模型从数据中学习预测边界框，它很难推广到具有新的或不寻常的纵横比或配置的对象。我们的模型还使用相对粗糙的特征来预测边界框，因为我们的架构具有来自输入图像的多个下采样层。最后，当我们训练一个接近检测性能的损失函数时，我们的损失函数在小边界框和大边界框中处理错误的方式是相同的。大盒子中的小错误通常是良性的，但小盒子中的小错误对IOU的影响要大得多。我们的主要错误源是不正确的定位。
个人分析：每个格子只能预测一个类别，对于两个物体相隔很近尤其是中心点落在一个格子的情况，效果不好。
2、yolov2
网络结构

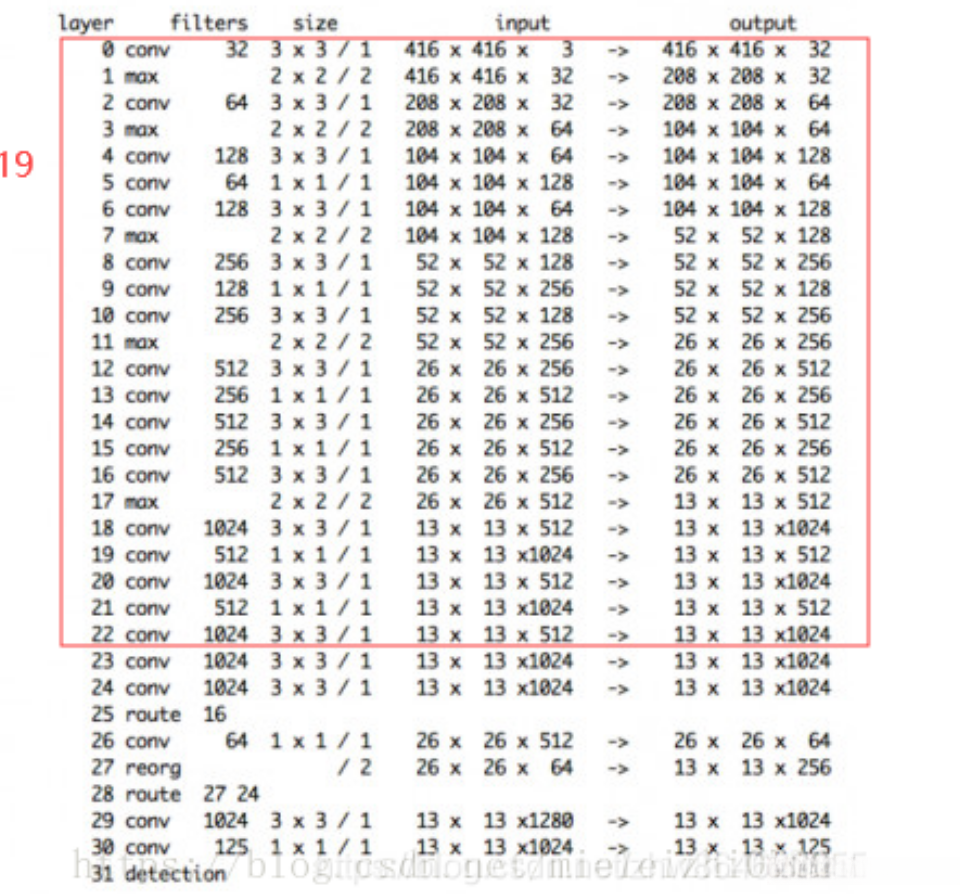

使用Darknet-19网络作为backbone，YOLO2网络中第0-22层是Darknet-19网络，后面第23层开始，是添加的检测网络。

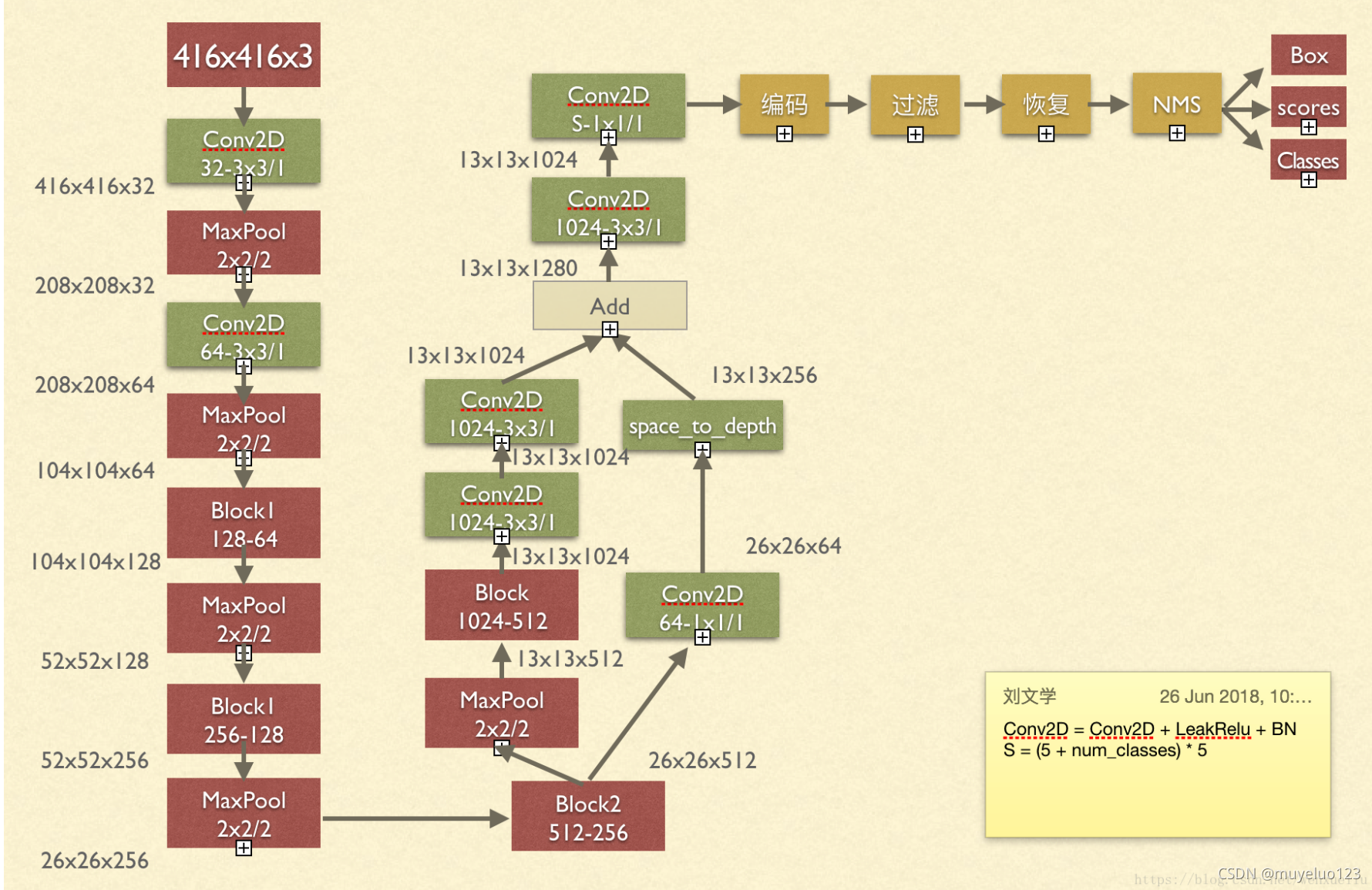

参考[图解 YoloV2_wenxueliu的博客-博客_yolov2网络结构]( "图解 YoloV2_wenxueliu的博客-博客_yolov2网络结构")
参考[YOLO v2网络结构分析_zhw864680355的博客-博客_yolov2网络结构]( "YOLO v2网络结构分析_zhw864680355的博客-博客_yolov2网络结构")
相比于YOLOv1的改动和创新：
batch normalization ：加入BN层，取消dropout。 BN能够给模型收敛带来显著地提升，作者在每层卷积层的后面加入BN后，在mAP上提升了2%。BN也有助于正则化模型，因此去掉了dropout。
high resolution classifier ：采用更高分辨率的分类器，yolov1中分类器的分辨率是224224，然后在检测器中使用448×448分辨率，不利于finetune。在yolo v2中，先用 输入为224x224的分类器在ImageNet1000上训练160 epoch(lr=0.1)；然后调整输出为448x448，再在ImageNet上Fine Tune 10个epoch 上 (lr=0.001)，最后把更高分辨率的分类网络(448448)用到detection上，mAP提升了4% 。
Convolutional With Anchor Boxes :Faster R-CNN的RPN机制，将图像输入改为416（缩小32倍后输出为13，奇数），mAP稍微下降，但是召回率提升。最终的模型中没有使用Convolutional With Anchor Boxes，而是采用更优的Dimension Clusters
Dimension Clusters: 作者发现anchor机制的prior（预设框）尺寸是手工设置的，虽然box的尺寸会通过坐标线性回归调整，但如果一开始就选用更合适的prior的话，可以使网络学习更轻松一些。yolov2中利用训练集的box进行k-means聚类来自动找到prior，考虑到模型复杂度和召回率之间的平衡，最终折中选择k=5。

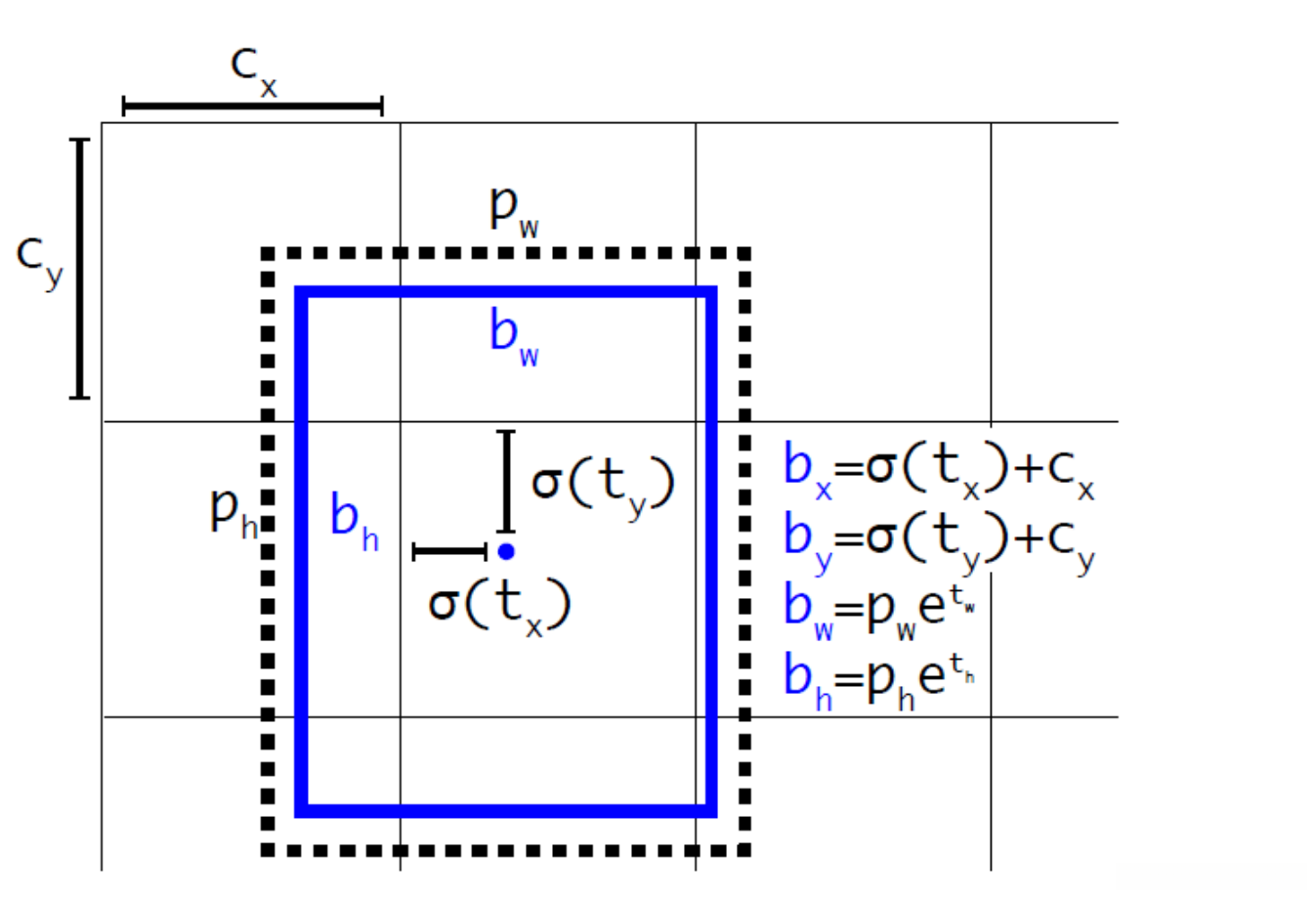

Direct location prediction : 当在YOLO中使用anchor boxes机制的时候，会出现模型不稳定问题。因为RPN中网络预测了值tx和ty以及(x, y)坐标，但没有对tx和ty加限制条件，即tx和ty可能大于-1或小于-1，导致预测的anchor box可能偏移到图像任意的位置上，需要很长时间才能产生可靠的偏移量。因此作者延续了YOLOv1的方法：预测（x,y）对于网格单元左上角的相对位置。 使用聚类搭配直接位置预测法的操作，使模型上升了5个百分点。
Fine-Grained Features： 细粒度特征，13*13对于大物体已经够了，但是对于更小的物体，则需要更细粒度的特征，因此作者添加了一个passthrough层 ，利用了26x26的特征图。
passthrough很有趣，有点类似resnet结构，将Darknet-19第16层的输出特征图2626512经过11卷积输出262664，然后按照以下方式转变为1313*256。
以上图片来源于目标检测|YOLOv2原理与实现(附YOLOv3) - 知乎 (zhihu.com)
multi-scale training： 用多种分辨率的输入图片进行训练。
5、yolov5
相比于yolov3的改进

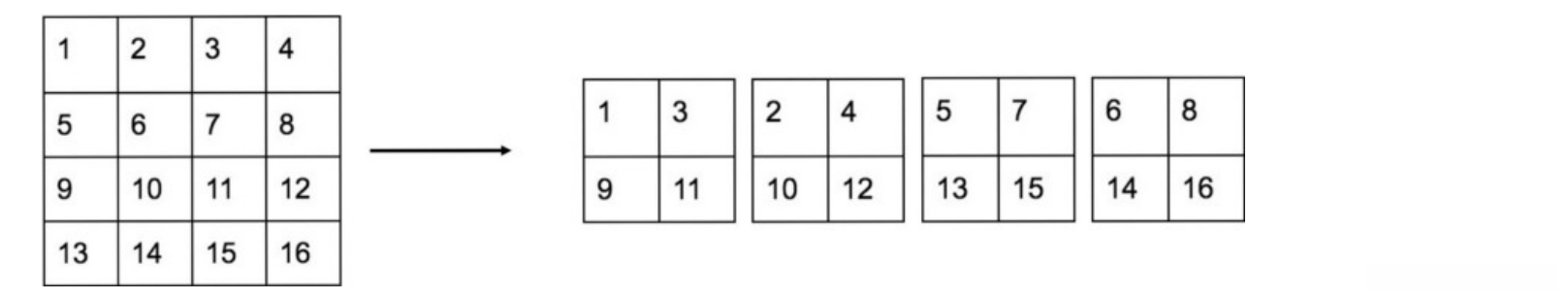

Focus模块，图片进入backbone前，对图片进行切片操作，将一张图片分为四张。示例图如下:
以yolov5s为例，原始的640 × 640 × 3的图像输入Focus结构，采用切片操作，先变成320 × 320 × 12的特征图，再经过一次卷积操作，最终变成320 × 320 × 32的特征图。
Focus结构的作用是提速！！

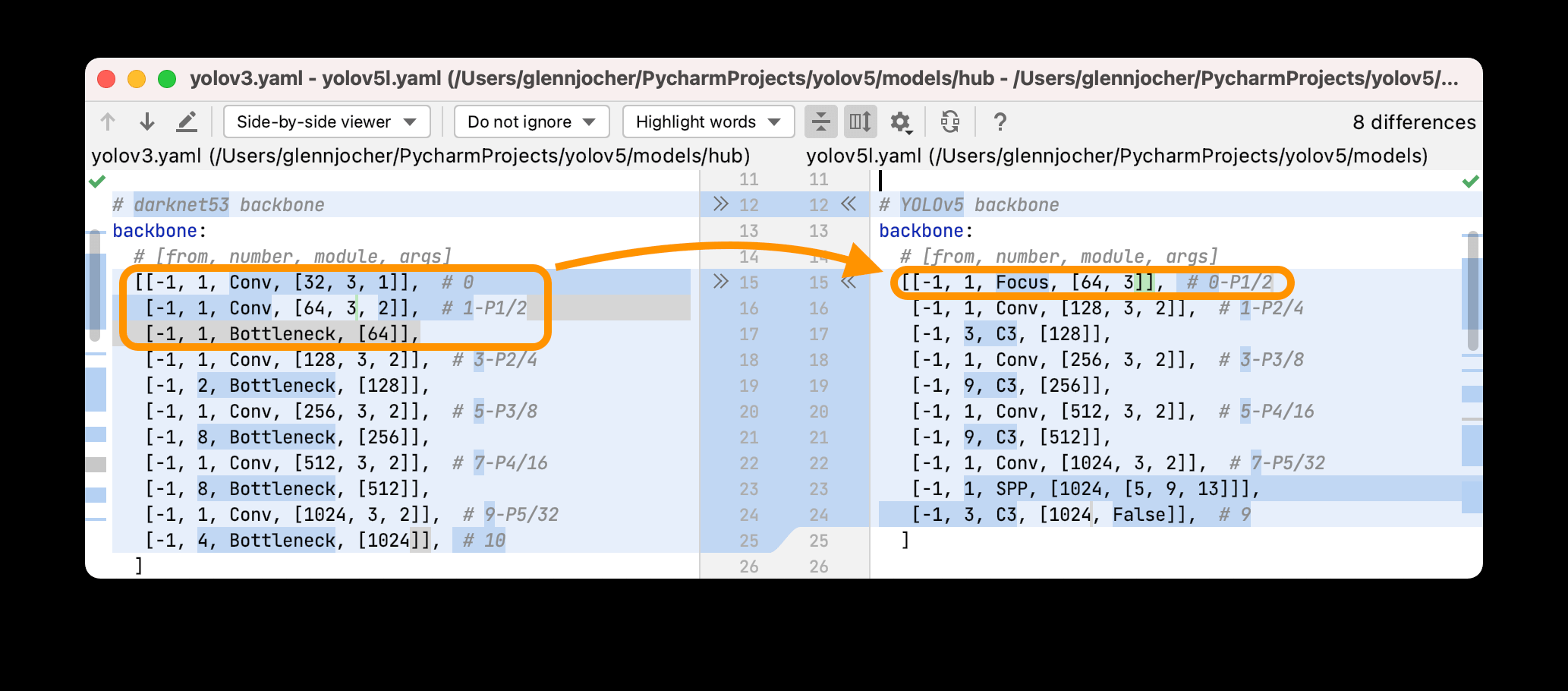

yolov5将yolov3的layer0~3替换成了focus结构，减少了运算量，提速明显
yolov3 是4个卷积层（33,32,sride=1）（33,64,sride=2）（11,32,sride=1）（33,64,sride=1），后两层是resnet结构。假设输入为6406404，输出为32032064
FLOPS = 33332640640+333264320320+116432320320+333264320320
Focus结构，同样假设输入为6406403，slice后为32032012，想要输出32032064，则
FLOPS = 331264320*320
