论文笔记《Self-Attention ConvLSTM for Spatiotemporal Prediction》

目录

• 1. Abstract

• 2. Introduction

• 3. Method

• • 3.1 模型整体结构
  • 3.2 SAM模块
  • • 3.2.1 Feature Aggregation 特征聚合
    • 3.2.2 Memory Updating 记忆更新
    • 3.2.3 Output 输出

• 4. Experiments

• • 4.1 Implementation
  • 4.2 Ablation Study

1. Abstract

• 为提取空间特征的全局和局部依赖性，本文向ConvLSTM引入了一个新的自注意力机制(self-attention mechanism)
• 子注意力记忆模块(self-attention memory , SAM) 能在时空域记住那些具有长期依赖性 的特征

2. Introduction

本文的创新点/贡献在于：

• 提出一个新的基于ConvLSTM的变体模型用于时空预测，命名为SA-ConvLSTM，特点是能很好捕获长程空间依赖性 。
• 设计了一个基于记忆的自相关模块(memory-based self-attention module, SAM)，该模块用于在预测中记住全局的时空依赖性。
• 为验证模型（1）使用MovingMNIST 和 KTH 数据集进行多框架预测；（2）使用TaxiBJ数。据集预测交通流量。本文模型优势是参数更少、效率更高。

写作思路：

• 首段：（1）交待时空预测研究的重要性、现有研究（很简要），说明值得研究；（2）时空预测具有复杂动态性，时空领域都表现出依赖性。
• 第二段：（1）ConvLSTM 效果不错；（2）存在问题1-长程依赖可以通过堆叠的卷积层捕获，但有效感受野要比理论上的感受野小很多；（3）存在问题2-离特殊位置较远的特征，要体现位置的影响 实现前馈和反向传播，就要经过很多层，这样一来训练时的优化就很困难；（4）现有的解决办法只能提供稀疏的依赖关系，估计的是局部感受野；（5）因此现有问题就是如何让ConvLSTM捕获到长程依赖性。
• 第三段：（1）认为自注意力模块相对于卷积操作，更擅于获得全局空间上下文信息（注意：这里只是说普通的self-attention module），因此本文使用额外的记忆单元 \mathcal{M} ；（2）\mathcal{M} 也能像LSTM 通过门控机制捕获长程的时间依赖性。

3. Method

注：原文比较简略，下文按照自己的理解重新组织了顺序

3.1 模型整体结构

这篇文章创新点就是加了一个基于记忆的自相关模块(memory-based self-attention module, SAM)，这个模块是接在ConvLSTM模型的最后的，如图浅绿色部分（如果没有它及其输出，这个图就是ConvLSTM模型图，或者说是LSTM模型图）：

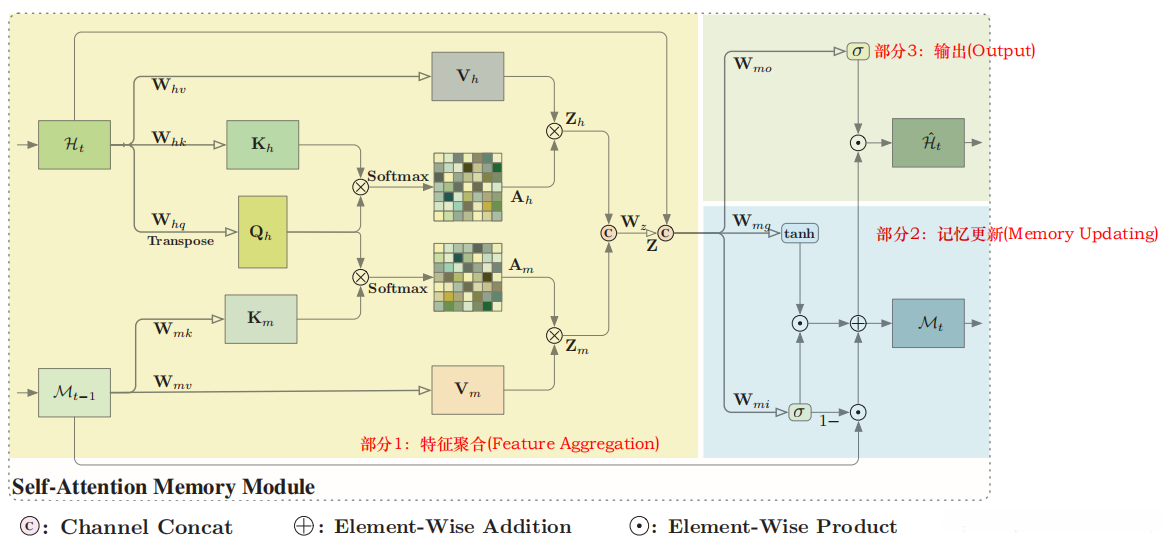

3.2 SAM模块

这个模块看上去好复杂，基于文章描述 它可以分为三个小部分，我在图上用不同色块标注出来（强迫症不允许色块对不齐，是不是很整齐hh）：

• 黄色区域：特征聚合，文章中的Feature Aggregation 部分
• 蓝色区域：记忆更新，文章中的Memory Updating 部分
• 绿色区域：输出，文章中的Output 部分

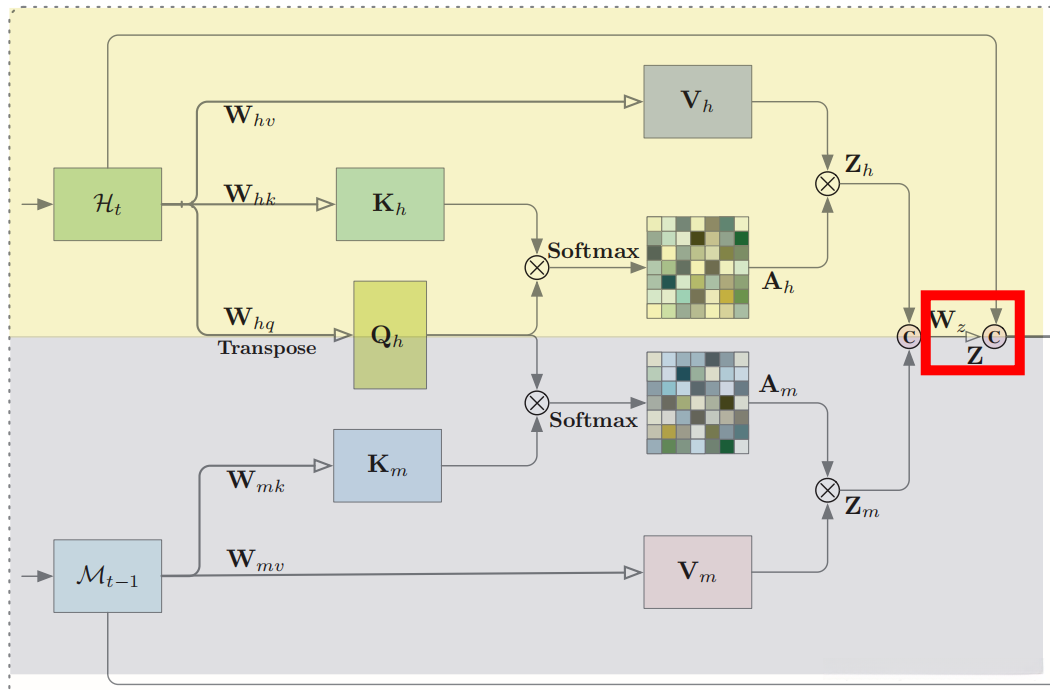

3.2.1 Feature Aggregation 特征聚合

整个黄色区域可分为两部分：

• 上半部分（黄色）：输入是当前时刻特征 \mathcal{H_t}，经历一个普通的self-attention 模块，得到Z_h。
• 下半部分（灰色）：输入是上一时刻记忆 \mathcal{M}_{t-1}，也是经历一个self-attention 模块。不同的是，此处用的query Q 是当前时刻计算得到的，key K 是上一时刻 \mathcal{M}_{t-1} 计算得到的，通过 \mathbf{e}=\mathbf{Q}_{h}^{T} \mathbf{K}_{h} \in \mathbb{R}^{N \times N} 计算相似性得分，然后再经过 softmax 将得分映射至 (0,1) 区间。最后再将得分与上一时刻记忆 \mathcal{M}_{t-1} 的值相乘，得到Z_m。
• 通过通道相连将这两个输出拼一起，再乘权重，得到Z。
• Z 再与当前时刻特征 \mathcal{H_t} 拼接到一起，作为下一步骤的输入。

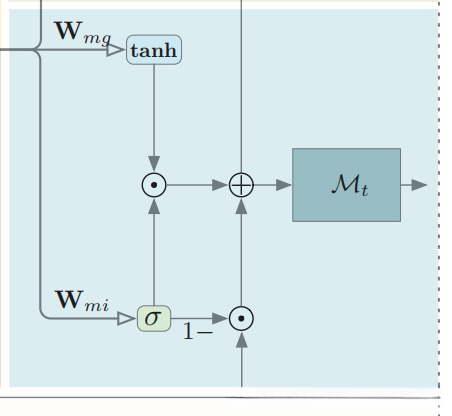

3.2.2 Memory Updating 记忆更新

感觉这部分记忆更新操作和GRU操作很像，具体操作如下，分两步走：

• 通过tanh 对输入数据处理，将其映射到[-1,1]。g_{t}^{\prime}=\tanh \left(W_{m ; z g} * \mathbf{Z}+W_{m ; h g} * \mathcal{H}_{t}+b_{m ; g}\right)
• 通过sigmoid 处理数据，将其映射到[0,1]上，形成gate。i_{t}^{\prime}=\sigma\left(W_{m ; z i} * \mathbf{Z}+W_{m ; h i} * \mathcal{H}_{t}+b_{m ; i}\right)
• 最后更新记忆信息，\mathcal{M}_{t}=\left(1-i_{t}^{\prime}\right) \circ \mathcal{M}_{t-1}+i_{t}^{\prime} \circ g_{t}^{\prime}

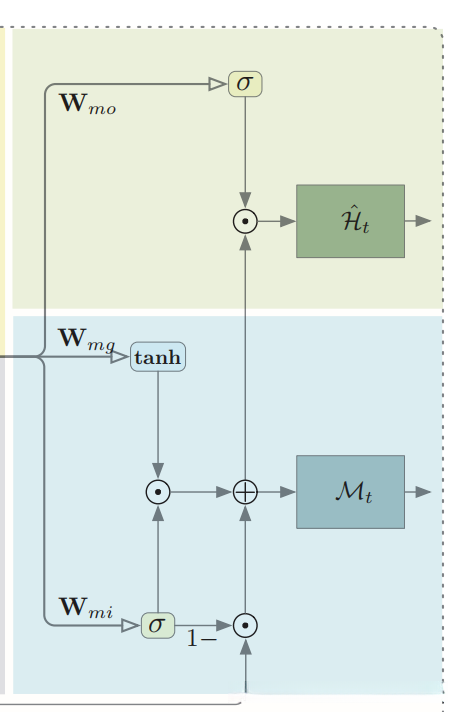

3.2.3 Output 输出

最后就是输出：

• 先门控处理 o_{t}^{\prime}=\sigma\left(W_{m ; z o} * \mathbf{Z}+W_{m ; h o} * \mathcal{H}_{t}+b_{m ; o}\right)
• 输出 \hat{\mathcal{H}}_{t}=o_{t}^{\prime} \circ \mathcal{M}_{t}

4. Experiments

4.1 Implementation

• 设计为一个4层的网络，每一层有64隐藏层
• ADAM optimizer
• 初始学习率为0.001
• 训练中的mini-batch=8，80000次迭代后收敛
• MovingMNIST 和 TaxiBJ 数据集使用L2 loss
• KTH数据集使用L1+L2 loss
• 指标：SSIM(structural similarity Index Measure)；MSE；MAE

4.2 Ablation Study

• 标准的4层ConvLSTM
• 只有self-attention的ConvLSTM模型
• 只有additional memory cell \mathcal{M} 的ConvLSTM模型
• 没有 Z_m 的SA-ConvLSTM 模型
• 完整的SA-ConvLSTM 模型

在结果分析部分：
分析1：Ablation Study

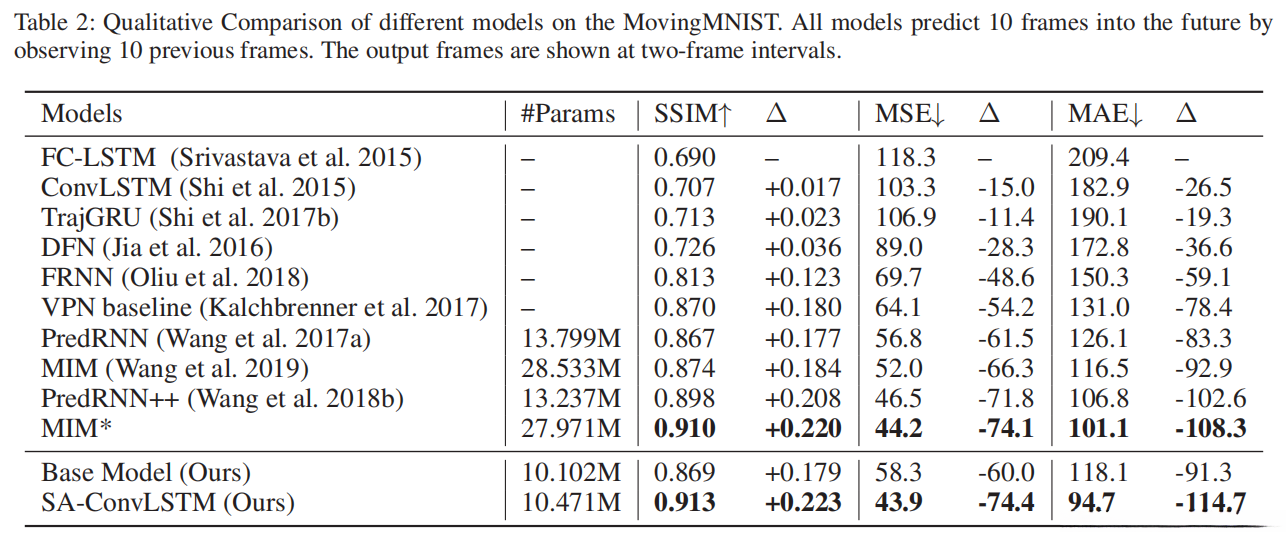

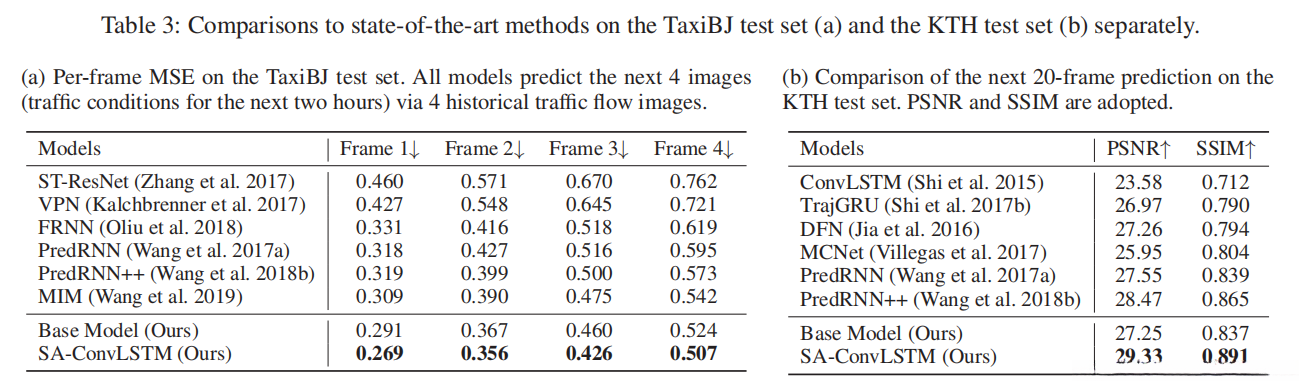

分析2：不同模型之间的比较

分析3：MovingMNIST数据集的定性比较（用过去10帧预测未来10帧）

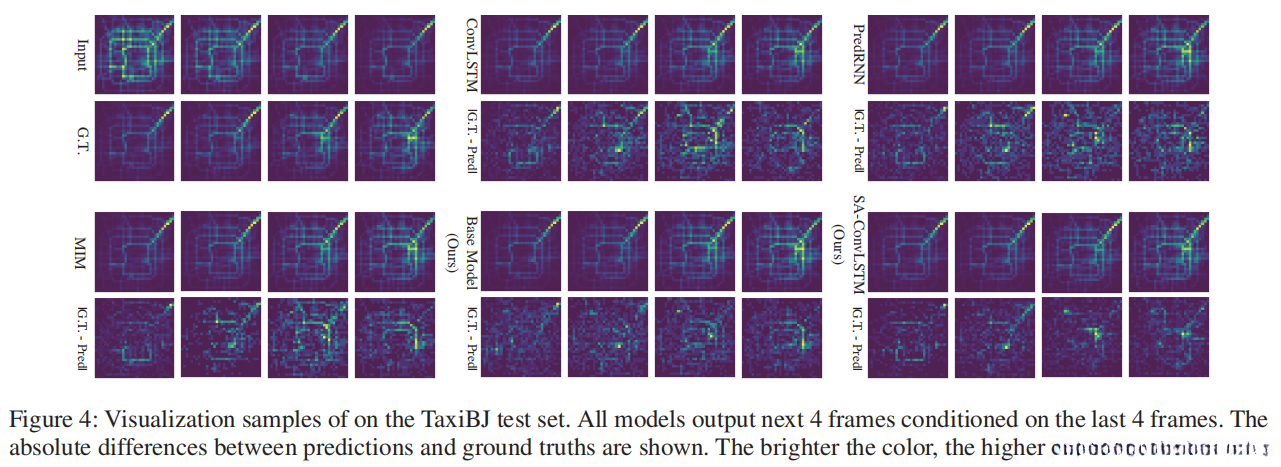

分析4： TaxiBJ数据集的定性比较（用过去4帧预测未来4帧，即两小时）

颜色越亮，绝对误差越高。虽然感觉不太方便对比，但是看上去很炫酷，有人知道这是用什么画出来的吗 🤔

最后还有两个图像识别任务的可视化结果，然后就是简短的总结，不翻译了~
