【无人驾驶autoware 项目实战】传感器数据获取、数据采集方案

本文介绍了多传感器数据获取与数据采集方案，重点围绕传感器点云、图像、IMU、GNSS等数据的获取方法展开。文章详细说明了激光雷达、摄像头、IMU、GNSS等传感器的使用场景及其数据特点，并提出了两种数据采集方案：低成本移动激光测量和一体化高精度地图SLAM解决方案。硬件选择与集成、软件配置与开发、数据采集流程设计及存储管理是数据采集方案中的关键内容。文章还强调了传感器兼容性、时间同步、数据预处理等重要技术，为后续数据处理和分析奠定了基础。

系列文章目录

TODO:完成后进行整理工作。

文章目录

• 系列文章目录
  • 引言
  • 一、获取点云数据（Point cloud）
  • 二、获取图像数据（image）
  • 三、惯性导航系统（IMU）数据
  • 四、全球定位系统（GNSS）数据
  • 五、全局三维点云地图数据与ADAS矢量语义地图数据
  • 六、数据采集方案的具体示例
  • （1）基于低成本移动激光测量的数据采集方案（适合进行小型实验）
  • （2）一体化高精度地图SLAM解决方案（适合公司运维）
  • 1. 硬件选型与集成
  • 2. 软件配置与开发
  • 3. 数据采集流程设计
  • 4. 数据存储与管理

---

前言

认知局限，但希望各位能够给予理解与包容。如有任何问题，希望能与大家共同探讨，共同进步。

请关注无人驾驶Autoware领域内的官方资源库及专业学习平台： <>

多传感器标定、数据融合与状态估计相关的教程及博客，请关注该专栏：<>。

无人车&无人机导航合集
<>

本文首先对传感器数据获取和数据采集方案进行简要介绍，具体内容后续将详细说明，其他模块可以参考我的其他文章。

---

提示：以下是本篇文章正文内容

一、获取传感器点云（Point cloud）数据

防盗标记–盒子君hzj

防盗标记–盒子君hzj

通过传感器驱动直接获取相关数据即可。
通常被视为自动飞行器的首选传感器装置的有Velodyne激光雷达传感器、Ibeo激光雷达传感器、Hokuyo激光雷达传感器、【防盗标记–盒子君hzj

.
.

二、获取图像（image）数据

通过传感器驱动式的方式收集话题数据，即可实现目标。全方位覆盖360度视野，用于检测运动物体及其红绿灯识别。

三、获取惯导系统（IMU）数据

直接通过传感器驱动获取话题数据即可
.
.

四、获取定位系统（GNSS）数据

通过传感器采集话题数据即可。定位系统中的GNSS传感器能够接收卫星提供的全球定位信息，通常与陀螺IMU设备和里程表等配合使用，以实现位置信息的确定。

在定位模块中，定位系统（GNSS）的数据被整合到gnss_localizer这一功能包中。fix2tfpose作为gnss_localizer功能包的一部分，通过接收器转换 incoming NEMA消息，将其转换为位置信息。此外，还需自行实现坐标系转换，包括全局和局部坐标系的转换。将接收器转换 incoming NEMA消息转换为位置信息(x,y,z,roll,pitch,yaw)。这些信息可单独用于确定车辆当前位置，也可作为lidar_localizar的初始基准位置。

五、获取全局三维点云地图数据、ADAS矢量语义地图数据

全局三维点云地图数据采用快速读取方式处理.pcd文件（内存占用非常大），并利用map_server功能包实现二维地图数据的获取。

地图

改写内容

地图

.
.

六、数据采集的方案示例

（1）低成本移动激光测量进行数据采集的方案（适合自己做小型实验）

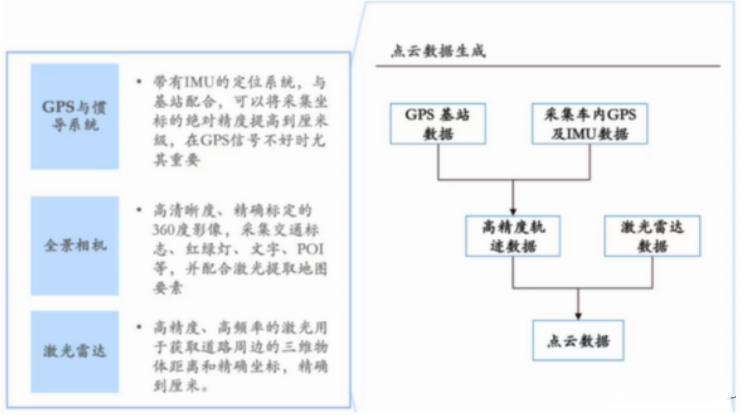

通过在小车等移动载体上进行数据采集，实时获取激光雷达高精度点云数据、相机数据以及GPS/IMU航迹里程计数据。

（2）一体化高精度地图SLAM的解决方案（适合公司运维）

1. 硬件选择与集成

根据机器人的作业环境和任务需求，建议选择能够获取所需信息（如距离、图像、速度、温度等）的传感器。例如，在光照变化较大的室外环境中，建议选择具有自动调节功能的相机。确保所选传感器与机器人的其他硬件系统兼容，包括电源电压、数据接口（如I2C、SPI、UART）以及物理尺寸。为传感器设计稳固且易于安装的支架或接口，减少在运动过程中的振动和干扰，对于高精度传感器，这一设计尤为关键。

2. 软件配置与功能开发

• 驱动程序和库：配置必要的驱动程序和开发库，以便机器人中央处理器（包括微控制器或计算平台）能够正确地与传感器进行通信并访问数据。
• 数据格式标准化：制定统一的数据格式，有助于后续的数据处理和分析。例如，可以将所有的传感器数据转换为JSON或XML格式。
• 开发或使用现有的数据采集软件：开发或使用现有的数据采集软件，该软件能够实时采集、处理并存储来自各传感器的数据。例如，可以使用ROS（机器人操作系统）中的相关工具包进行数据采集和处理。

3. 数据采集流程设计

实时数据采集：通过配置传感器实现数据实时采集，确保机器人能够即时响应环境变化。其中一项关键步骤是设置传感器的采样率，例如，将激光雷达的采样率设定为10Hz，以在平衡数据细节与处理负荷之间取得最佳平衡。时间同步：在多传感器协同工作时，确保数据同步同步，这对于后续的数据融合与分析至关重要。可采用网络时间协议（NTP）或精确时间协议（PTP）进行精确同步。数据预处理：在存储前对数据进行预处理，包括滤波、格式化与单位转换，以提升数据质量并降低存储需求。具体而言，可应用卡尔曼滤波器对惯性测量单元（IMU）数据进行预处理，以去除噪声并提高数据可靠性。

4. 数据存储与管理

• 数据存储方案 ：选择适合的数据存储方案，可以是本地存储（如硬盘、固态硬盘）、远程数据库（如云数据库）或两者结合。考虑到数据的容量、读写速度和可访问性。
• 数据备份与恢复 ：设计数据备份策略，以防数据丢失或损坏。同时，准备数据恢复方案以应对可能的数据灾难情况。
• 数据安全与保护 ：实施适当的数据安全措施，如数据加密和访问控制，保护数据不被未授权访问或泄露。

---
