前言
NanoDet 是一种轻量化的模型，在速度方面具有优势，并且可以在端侧设备上方便地部署。值得注意的是，在支持新版本的 PyTorch 框架（>=1.10 且 <2.0）下运行可能会遇到一定的挑战；此外，在配置 CUDA 环境时需要耗费较多精力。由于笔者已采用较高版本框架以避免上述问题，并且 CPU 训练环境更为稳定，在此详细记录了数据集配置、训练过程以及一些常见问题的处理经验。
NanoDet的GitHub网址：https://github.com/RangiLyu/nanodet
对原理有浓厚兴趣的读者可以深入理解作者精心编写的介绍内容：https://zhuanlan.zhihu.com/p/306530300]
一、数据集配置
总体流程：首先通过标注生成原始图像及对应的标签数据；随后将数据集分为训练集和测试集；最后实施数据增强措施。
1、VOC数据集制作
NanoDet对VOC和COCO两种数据集有支持。这里选择后一种，在配置完VOC数据集格式后会进行相应的转换。通过labelimg工具来进行标注工作。具体的实现步骤可参考以下教程：目标检测---利用labelimg制作自己的深度学习目标检测数据集-博客
在标注过程中谨慎操作较为稳妥，在保存文档时务必注意避免误碰保存按钮与格式转换按钮之间的 proximity关系可能导致系统误判进而造成数据分类错误的问题上需要注意反复校对确保数据完整性与准确性为此笔者特意进行了二次校对以规避潜在风险
在标注过程中由于保存按钮与格式转换按钮之间的 proximity关系可能导致误触从而导致系统误判进而造成数据分类错误的问题上需要注意反复校对确保数据完整性与准确性为此笔者特意进行了二次校对以规避潜在风险
2、划分数据集
对数据集进行训练集和验证集的划分，方便后续操作，代码如下：
# 图片和标签划分为训练集、测试集
import os
import shutil
import random
# 设置原始数据集、训练集和验证集的路径
images_dir = "YOUR_FILE_PATH"
annotations_dir = "YOUR_FILE_PATH"
train_images_dir = "YOUR_FILE_PATH"
val_images_dir = "YOUR_FILE_PATH"
train_annotations_dir = "YOUR_FILE_PATH"
val_annotations_dir = "YOUR_FILE_PATH"
os.makedirs(train_images_dir, exist_ok=True)
os.makedirs(val_images_dir, exist_ok=True)
os.makedirs(train_annotations_dir, exist_ok=True)
os.makedirs(val_annotations_dir, exist_ok=True)
images = [f for f in os.listdir(images_dir) if os.path.isfile(os.path.join(images_dir, f))]
annotations = [f for f in os.listdir(annotations_dir) if os.path.isfile(os.path.join(annotations_dir, f))]
# 确保图片和标签文件数量相同
assert len(images) == len(annotations), "图片和标签文件数量不匹配"
# 随机打乱，分割数据集
indices = list(range(len(images)))
random.shuffle(indices)
split_point = int(len(images) * 0.8)
train_indices = indices[:split_point]
val_indices = indices[split_point:]
# 复制文件到训练集和验证集
for idx in train_indices:
img_name = images[idx]
ann_name = annotations[idx]
shutil.copy(os.path.join(images_dir, img_name), train_images_dir)
shutil.copy(os.path.join(annotations_dir, ann_name), train_annotations_dir)
for idx in val_indices:
img_name = images[idx]
ann_name = annotations[idx]
shutil.copy(os.path.join(images_dir, img_name), val_images_dir)
shutil.copy(os.path.join(annotations_dir, ann_name), val_annotations_dir)
print("数据集划分完成。")运行代码后原始数据集会按照比例分为训练集和测试集
3、数据增强
通过数据增强技术能够显著提升模型性能，在包括图像分类、目标检测以及图像分割在内的计算机视觉相关任务中具有广泛的应用价值。有效提升模型在面对不同输入时的适应能力的同时有助于降低模型过度拟合的风险。如果原始数据集规模较小或不够多样化，则无需额外增强即可获得较好的训练效果；由于原始数据集规模较小且不够多样化，在这种情况下进行数据增强是必要的。
目前采用imgaug库以提升数据质量，并且作为一个流行且功能强大的Python框架，在其丰富的内容中集成了多种图像处理功能模块，并且提供了详细的增强技术选择。
- 空间变换（包括缩放操作、旋转变换、平移调整以及裁剪处理等）。
- 色彩调整（涵盖亮度调节、对比度增强以及饱和度优化等）。
- 噪声叠加（涉及高斯噪声叠加、斑点噪声加入以及椒盐噪声注入等）。
- 模糊处理（采用高斯滤波器处理、“box blur”算法、“median blur”方法等方式实现）。
- 边缘检测算法（如Sobel算子法、“Canny边缘检测”方法以及Prewitt算子策略等）。
- 直方图调整（包括均值化处理、“归一化”操作以及拉伸曲线策略等方式进行）。
具体代码如下：
import xml.etree.ElementTree as ET
import pickle
import os
from os import getcwd
import numpy as np
from PIL import Image
import shutil
import matplotlib.pyplot as plt
import imgaug as ia
from imgaug import augmenters as iaa
ia.seed(1)
def read_xml_annotation(root, image_id):
in_file = open(os.path.join(root, image_id))
tree = ET.parse(in_file)
root = tree.getroot()
bndboxlist = []
for object in root.findall('object'): # 找到root节点下的所有country节点
bndbox = object.find('bndbox') # 子节点下节点rank的值
xmin = int(bndbox.find('xmin').text)
xmax = int(bndbox.find('xmax').text)
ymin = int(bndbox.find('ymin').text)
ymax = int(bndbox.find('ymax').text)
# print(xmin,ymin,xmax,ymax)
bndboxlist.append([xmin, ymin, xmax, ymax])
# print(bndboxlist)
bndbox = root.find('object').find('bndbox')
return bndboxlist
# (506.0000, 330.0000, 528.0000, 348.0000) -> (520.4747, 381.5080, 540.5596, 398.6603)
def change_xml_annotation(root, image_id, new_target):
new_xmin = new_target[0]
new_ymin = new_target[1]
new_xmax = new_target[2]
new_ymax = new_target[3]
in_file = open(os.path.join(root, str(image_id) + '.xml')) # 这里root分别由两个意思
tree = ET.parse(in_file)
xmlroot = tree.getroot()
object = xmlroot.find('object')
bndbox = object.find('bndbox')
xmin = bndbox.find('xmin')
xmin.text = str(new_xmin)
ymin = bndbox.find('ymin')
ymin.text = str(new_ymin)
xmax = bndbox.find('xmax')
xmax.text = str(new_xmax)
ymax = bndbox.find('ymax')
ymax.text = str(new_ymax)
tree.write(os.path.join(root, str("%06d" % (str(id) + '.xml'))))
def change_xml_list_annotation(root, image_id, new_target, saveroot, id,img_name):
in_file = open(os.path.join(root, str(image_id) + '.xml')) # 这里root分别由两个意思
tree = ET.parse(in_file)
elem = tree.find('filename')
elem.text = (img_name + str("_%06d" % int(id)) + '.jpg')
xmlroot = tree.getroot()
index = 0
for object in xmlroot.findall('object'): # 找到root节点下的所有country节点
bndbox = object.find('bndbox') # 子节点下节点rank的值
# xmin = int(bndbox.find('xmin').text)
# xmax = int(bndbox.find('xmax').text)
# ymin = int(bndbox.find('ymin').text)
# ymax = int(bndbox.find('ymax').text)
new_xmin = new_target[index][0]
new_ymin = new_target[index][1]
new_xmax = new_target[index][2]
new_ymax = new_target[index][3]
xmin = bndbox.find('xmin')
xmin.text = str(new_xmin)
ymin = bndbox.find('ymin')
ymin.text = str(new_ymin)
xmax = bndbox.find('xmax')
xmax.text = str(new_xmax)
ymax = bndbox.find('ymax')
ymax.text = str(new_ymax)
index = index + 1
tree.write(os.path.join(saveroot, img_name + str("_%06d" % int(id)) + '.xml'))
def mkdir(path):
# 去除首位空格
path = path.strip()
# 去除尾部 \ 符号
path = path.rstrip("\ ")
# 判断路径是否存在
# 存在 True
# 不存在 False
isExists = os.path.exists(path)
# 判断结果
if not isExists:
# 如果不存在则创建目录
# 创建目录操作函数
os.makedirs(path)
print(path + ' 创建成功')
return True
else:
# 如果目录存在则不创建，并提示目录已存在
print(path + ' 目录已存在')
return False
if __name__ == "__main__":
IMG_DIR = "YOUR_FILE_PATH" ### 原始数据集图像的路径
XML_DIR = "YOUR_FILE_PATH" ### 原始xml文件的路径
# =============================================================================
AUG_XML_DIR = "YOUR_FILE_PATH" ### 数据增强后的xml文件的保存路径
try:
shutil.rmtree(AUG_XML_DIR)
except FileNotFoundError as e:
a = 1
mkdir(AUG_XML_DIR)
# =============================================================================
AUG_IMG_DIR = "YOUR_FILE_PATH" ### 数据增强后图片的保存路径
try:
shutil.rmtree(AUG_IMG_DIR)
except FileNotFoundError as e:
a = 1
mkdir(AUG_IMG_DIR)
AUGLOOP = 9 # 每张影像增强的数量（即增加几倍）
boxes_img_aug_list = []
new_bndbox = []
new_bndbox_list = []
# 影像增强
seq = iaa.Sequential([
iaa.Flipud(0.5), # vertically flip 20% of all images
iaa.Fliplr(0.5), # 镜像
iaa.Multiply((1.2, 1.5)), # change brightness, doesn't affect BBs
iaa.GaussianBlur(sigma=(0, 3.0)), # iaa.GaussianBlur(0.5),
iaa.Affine(
translate_px={"x": 15, "y": 15},
scale=(0.8, 0.95),
rotate=(-30, 30)
) # translate by 40/60px on x/y axis, and scale to 50-70%, affects BBs
])
for root, sub_folders, files in os.walk(XML_DIR):
for name in files:
print(name)
bndbox = read_xml_annotation(XML_DIR, name)
shutil.copy(os.path.join(XML_DIR, name), AUG_XML_DIR)
# 注意图像文件格式
shutil.copy(os.path.join(IMG_DIR, name[:-4] + '.jpg'), AUG_IMG_DIR)
for epoch in range(AUGLOOP):
seq_det = seq.to_deterministic() # 保持坐标和图像同步改变，而不是随机
# 读取图片
img = Image.open(os.path.join(IMG_DIR, name[:-4] + '.jpg'))
# sp = img.size
img = np.asarray(img)
# bndbox 坐标增强
for i in range(len(bndbox)):
bbs = ia.BoundingBoxesOnImage([
ia.BoundingBox(x1=bndbox[i][0], y1=bndbox[i][1], x2=bndbox[i][2], y2=bndbox[i][3]),
], shape=img.shape)
bbs_aug = seq_det.augment_bounding_boxes([bbs])[0]
boxes_img_aug_list.append(bbs_aug)
# new_bndbox_list:[[x1,y1,x2,y2],...[],[]]
n_x1 = int(max(1, min(img.shape[1], bbs_aug.bounding_boxes[0].x1)))
n_y1 = int(max(1, min(img.shape[0], bbs_aug.bounding_boxes[0].y1)))
n_x2 = int(max(1, min(img.shape[1], bbs_aug.bounding_boxes[0].x2)))
n_y2 = int(max(1, min(img.shape[0], bbs_aug.bounding_boxes[0].y2)))
if n_x1 == 1 and n_x1 == n_x2:
n_x2 += 1
if n_y1 == 1 and n_y2 == n_y1:
n_y2 += 1
if n_x1 >= n_x2 or n_y1 >= n_y2:
print('error', name)
new_bndbox_list.append([n_x1, n_y1, n_x2, n_y2])
# 存储变化后的图片
image_aug = seq_det.augment_images([img])[0]
path = os.path.join(AUG_IMG_DIR,
name[:-4] + str( "_%06d" % (epoch + 1)) + '.jpg')
image_auged = bbs.draw_on_image(image_aug, thickness=0)
Image.fromarray(image_auged).save(path)
# 存储变化后的XML
change_xml_list_annotation(XML_DIR, name[:-4], new_bndbox_list, AUG_XML_DIR,
epoch + 1,name[:-4])
print( name[:-4] + str( "_%06d" % (epoch + 1)) + '.jpg')
new_bndbox_list = []需要对当前数据集路径进行修改；同时考虑到图片格式和展示效果，默认使用jpg格式；如果用户有特殊需求，则可能在五六处地方进行调整；如果不是特别需求，则通常在五六处地方进行调整。
4、格式转换：VOC转COCO
该脚本负责将已配置好的VOC数据集转换为COCO格式，在原始设置中，每个VOC xml文件与对应的图片一一对应。转换完成后，在每个生成的json文件中汇总了所有图片的标注信息。针对训练集与测试集分别执行该操作，在成功完成后应生成两个JSON文件：每一个分别对应训练集与测试集中Annotations目录下的所有XML文件信息
代码如下：
# 将xml转化为json格式
import xml.etree.ElementTree as ET
import os
import json
coco = dict()
coco['images'] = []
coco['type'] = 'instances'
coco['annotations'] = []
coco['categories'] = []
category_set = dict()
image_set = set()
category_item_id = 0
# image_id = 'ball-'
image_id = 0
id_num = 0
annotation_id = 0
def addCatItem(name):
global category_item_id
category_item = dict()
category_item['supercategory'] = 'none'
category_item_id += 1
category_item['id'] = category_item_id
category_item['name'] = name
coco['categories'].append(category_item)
category_set[name] = category_item_id
return category_item_id
def addImgItem(file_name, size):
global image_id, id_num
if file_name is None:
raise Exception('Could not find filename tag in xml file.')
if size['width'] is None:
raise Exception('Could not find width tag in xml file.')
if size['height'] is None:
raise Exception('Could not find height tag in xml file.')
image_item = dict()
# temp = str(id_num)
temp = int(id_num)
# image_item['id'] = image_id + temp
image_item['id'] = temp
id_num += 1
image_item['file_name'] = file_name
image_item['width'] = size['width']
image_item['height'] = size['height']
coco['images'].append(image_item)
image_set.add(file_name)
return image_item['id']
def addAnnoItem(object_name, image_id, category_id, bbox):
global annotation_id
annotation_item = dict()
annotation_item['segmentation'] = []
seg = []
# bbox[] is x,y,w,h
# left_top
seg.append(bbox[0])
seg.append(bbox[1])
# left_bottom
seg.append(bbox[0])
seg.append(bbox[1] + bbox[3])
# right_bottom
seg.append(bbox[0] + bbox[2])
seg.append(bbox[1] + bbox[3])
# right_top
seg.append(bbox[0] + bbox[2])
seg.append(bbox[1])
annotation_item['segmentation'].append(seg)
annotation_item['area'] = bbox[2] * bbox[3]
annotation_item['iscrowd'] = 0
annotation_item['ignore'] = 0
annotation_item['image_id'] = image_id
annotation_item['bbox'] = bbox
annotation_item['category_id'] = category_id
annotation_id += 1
annotation_item['id'] = annotation_id
coco['annotations'].append(annotation_item)
def parseXmlFiles(xml_path):
for f in os.listdir(xml_path):
if not f.endswith('.xml'):
continue
bndbox = dict()
size = dict()
current_image_id = None
current_category_id = None
file_name = None
size['width'] = None
size['height'] = None
size['depth'] = None
xml_file = os.path.join(xml_path, f)
print(xml_file)
tree = ET.parse(xml_file)
root = tree.getroot()
if root.tag != 'annotation':
raise Exception('pascal voc xml root element should be annotation, rather than {}'.format(root.tag))
# elem is <folder>, <filename>, <size>, <object>
for elem in root:
current_parent = elem.tag
current_sub = None
object_name = None
if elem.tag == 'folder':
continue
if elem.tag == 'filename':
file_name = elem.text
if file_name in category_set:
raise Exception('file_name duplicated')
# add img item only after parse <size> tag
elif current_image_id is None and file_name is not None and size['width'] is not None:
if file_name not in image_set:
current_image_id = addImgItem(file_name, size)
print('add image with {} and {}'.format(file_name, size))
else:
raise Exception('duplicated image: {}'.format(file_name))
# subelem is <width>, <height>, <depth>, <name>, <bndbox>
for subelem in elem:
bndbox['xmin'] = None
bndbox['xmax'] = None
bndbox['ymin'] = None
bndbox['ymax'] = None
current_sub = subelem.tag
if current_parent == 'object' and subelem.tag == 'name':
object_name = subelem.text
if object_name not in category_set:
current_category_id = addCatItem(object_name)
else:
current_category_id = category_set[object_name]
elif current_parent == 'size':
if size[subelem.tag] is not None:
raise Exception('xml structure broken at size tag.')
size[subelem.tag] = int(subelem.text)
# option is <xmin>, <ymin>, <xmax>, <ymax>, when subelem is <bndbox>
for option in subelem:
if current_sub == 'bndbox':
if bndbox[option.tag] is not None:
raise Exception('xml structure corrupted at bndbox tag.')
bndbox[option.tag] = int(option.text)
# only after parse the <object> tag
if bndbox['xmin'] is not None:
if object_name is None:
raise Exception('xml structure broken at bndbox tag')
if current_image_id is None:
raise Exception('xml structure broken at bndbox tag')
if current_category_id is None:
raise Exception('xml structure broken at bndbox tag')
bbox = []
# x
bbox.append(bndbox['xmin'])
# y
bbox.append(bndbox['ymin'])
# w
bbox.append(bndbox['xmax'] - bndbox['xmin'])
# h
bbox.append(bndbox['ymax'] - bndbox['ymin'])
print('add annotation with {},{},{},{}'.format(object_name, current_image_id, current_category_id,
bbox))
addAnnoItem(object_name, current_image_id, current_category_id, bbox)
if __name__ == '__main__':
# 运行两遍得到训练集、验证集的json文件
xml_path = "YOUR_FILE_PATH" ## 原始的xml文件路径
json_file = "YOUR_FILE_PATH" ## 转后保存.json文件的路径
parseXmlFiles(xml_path)
json.dump(coco, open(json_file, 'w'))请确保将xml路径和json文件路径分别设置为训练集执行一次操作，并且同样用于验证集的操作执行一次
以上所述的内容主要来源于：目标检测技术中使用自定义数据集进行训练，并通过测试模型来验证其效果。该教程为详细的图文指南，并提供了完整的代码实现和实验结果分析。
二、文件配置与训练
1、yaml文件修改
请将目录config/nanodet_custom_xml_dataset.yml拷贝一份，并命名为config/nanodet_plus-m-416_test.yml用于存放自己模型的配置参数。接下来，请按照以下流程对文件进行修改：
（1）.训练后输出文件保存路径save_dir：
，里面包含了训练过程的记录、ckpt文件以及训练后的模型
（2）.训练类别num_classes，根据自己情况修改
（3）.类名调整：class_names: &class_names ['NAME1', 'NAME2', 'NAME3', 'NAME4', ...] ，改为自定义类名例如['person']。

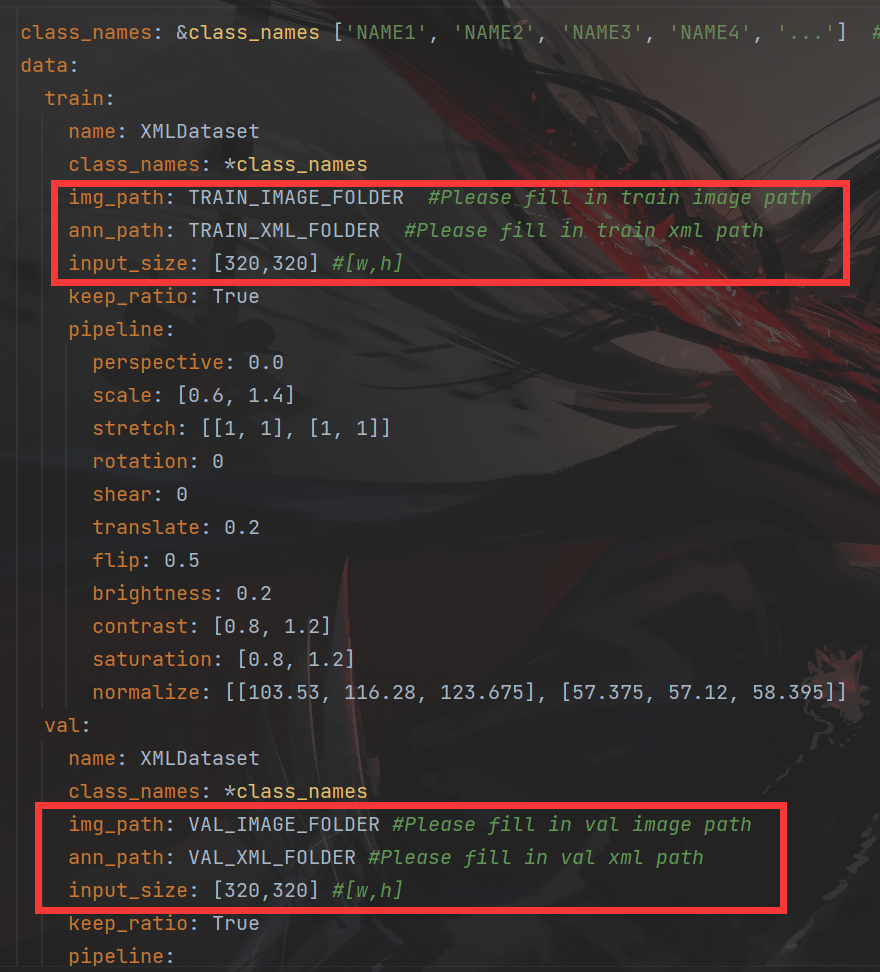

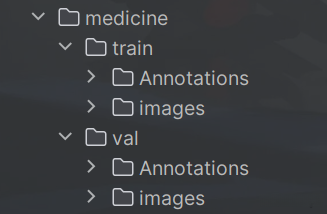

（4）、训练尺寸和数据集路径

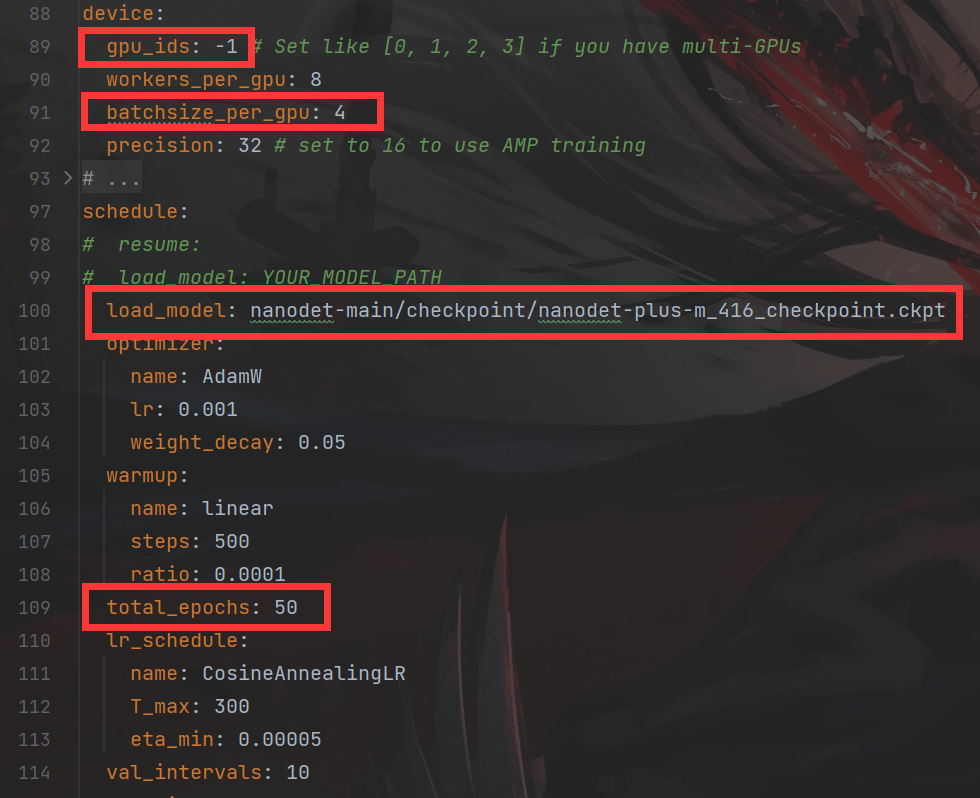

（5）设备改成CPU，既-1，同时修改batchsize、加载模型和轮数epoch
2、train文件修改

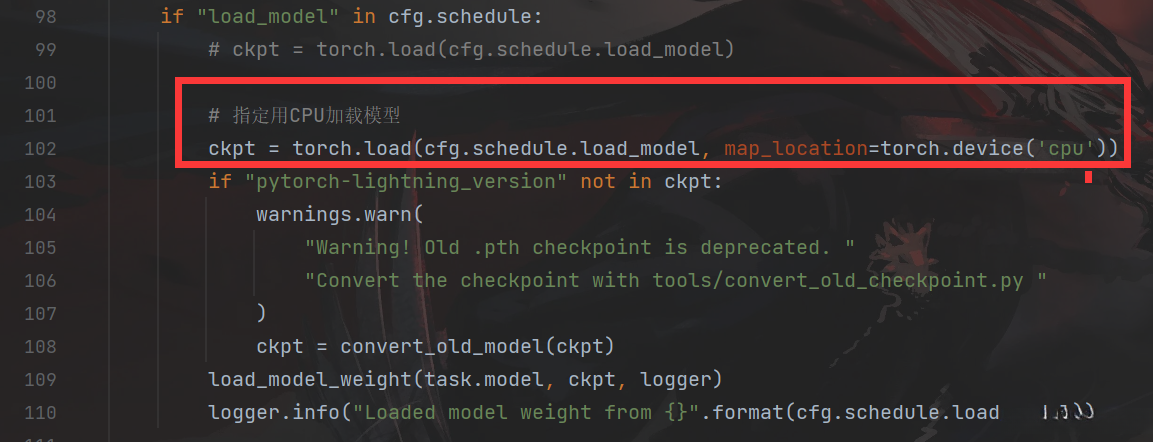

torch_load函数加上指定CPU加载模型

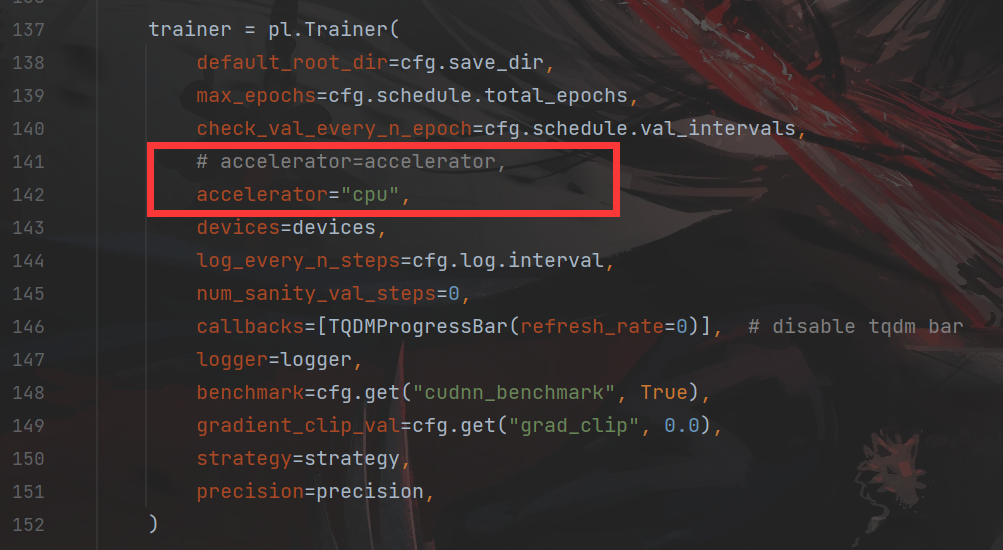

加速器指定为CPU
以上内容部分源自于：nanodet-plus训练自己数据集_nanodet训练自己的数据集-博客 ，感谢
三、训练
配置完成后，在终端中执行以下命令：python nanodet-main/tools/train.py nanodet-main/datasets/demo/datasets/medicine/nanodet_plus-m-416_test.yml，并启动训练过程。

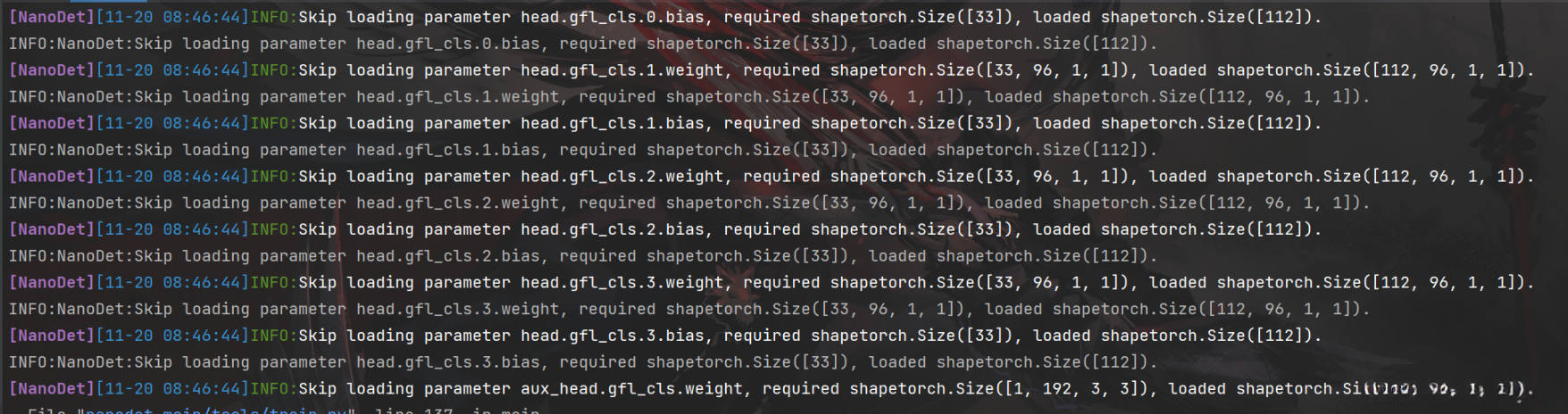

有以下输出不影响训练，加载时检测到部分参数与模型不匹配所以跳过。
输出一下信息说明开始训练了：
[NanoDet][11-20 10:41:08]INFO:Train|Epoch48/50|Iter3350(61/70)| mem:0G| lr:9.45e-04| loss_qfl:0.0488| loss_bbox:0.1477| loss_dfl:0.1386| aux_loss_qfl:0.0352| aux_loss_bbox:0.1579| aux_loss_dfl:0.1327|
INFO:NanoDet:Train|Epoch48/50|Iter3350(61/70)| mem:0G| lr:9.45e-04| loss_qfl:0.0488| loss_bbox:0.1477| loss_dfl:0.1386| aux_loss_qfl:0.0352| aux_loss_bbox:0.1579| aux_loss_dfl:0.1327|
[NanoDet][11-20 10:41:37]INFO:Train|Epoch49/50|Iter3360(1/70)| mem:0G| lr:9.42e-04| loss_qfl:0.0690| loss_bbox:0.1833| loss_dfl:0.1752| aux_loss_qfl:0.0543| aux_loss_bbox:0.1904| aux_loss_dfl:0.1772|
INFO:NanoDet:Train|Epoch49/50|Iter3360(1/70)| mem:0G| lr:9.42e-04| loss_qfl:0.0690| loss_bbox:0.1833| loss_dfl:0.1752| aux_loss_qfl:0.0543| aux_loss_bbox:0.1904| aux_loss_dfl:0.1772|全部评论 (0)
还没有任何评论哟~
