基于BOW的图像检索（Python）
一、BOW原理
最初的Bag of words，也叫做“词袋”。Bag of words模型是信息检索领域常见的文档表示方法。在信息检索中，假设一个文本，忽视它的词序和语法等要素，将其仅仅看作是一个词集合，文本中每个词的出现都是独立的。然后根据文本中的词频分布，构造文本描述子。
例如：文本1：Tom likes to eat cake, Jake likes too.
文本2：Tom likes to eat fruit .
基于这两个文本，构造一个词典：
dictionary={1：“Tom”，2：“likes”，3：“to”，4,：“eat”，5：“cake”，6：“fruit”，7：“Jake”，8：“too”}
这个词典一共包含8个不同的单词，利用词汇中的索引号，上面的两个文档每一个都可以用一个8维的向量表示某词在文档中出现的次数。
文本1：【1,2,1,1,1,0,1,1】
文本2：【1,1,1,1,0,1,0,0】
然后根据每个单词在文本中出现的权重，便可构造单词的频率直方图。
二、将Bag of words模型应用到图像检索中

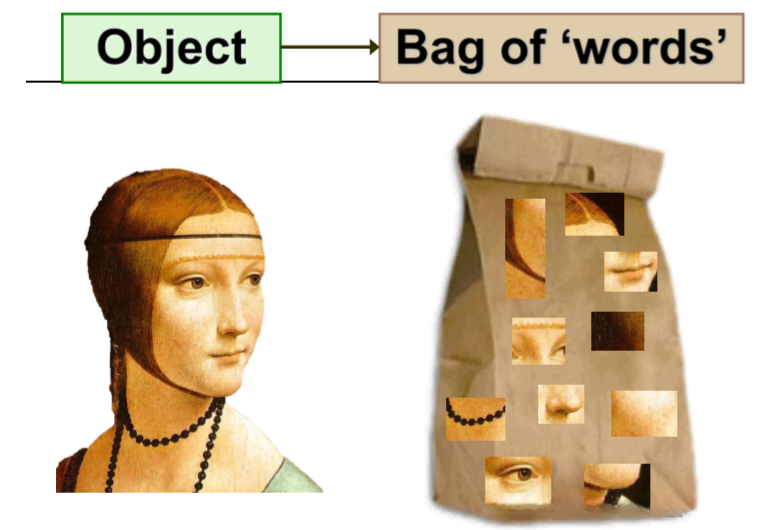

为了表示一幅图像，我们可以将图像看作文档，即若干个“视觉词汇”的集合，同样的，视觉词汇之间没有顺序。
1、特征提取

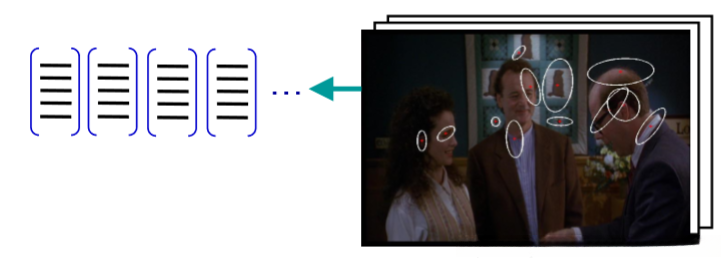

由于图像中的词汇不像文本文档那样是现成的单词，所以我们首先要从图像中提取出相互独立的视觉词汇。然后为创建视觉单词词汇，第一步要做的就是提取特征描述子。

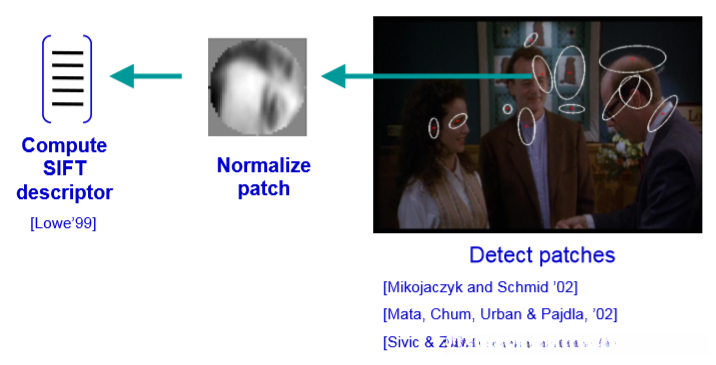

SIFT算法是提取图像中局部不变特征的应用最广的算法，所以我们可以采用SIFT算法才进行特征提取，SIFT特征的具体原理分析，请参见博客：<>

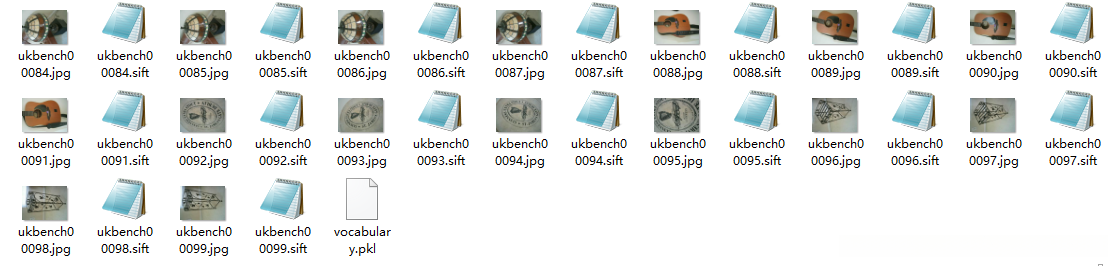

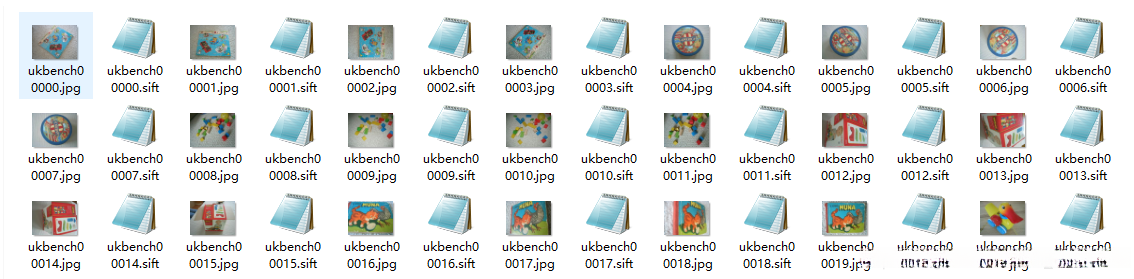

然后将每幅图像提取出的描述子保存在一个文件中，构建视觉词典
2、学习 “视觉词典（visual vocabulary）”

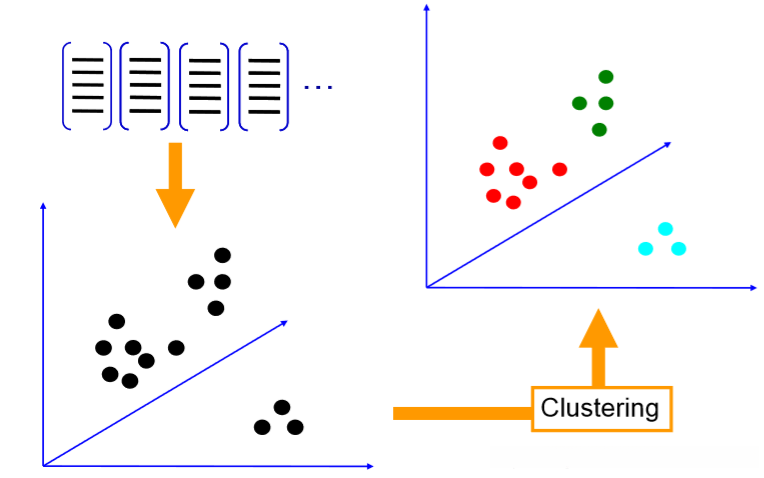

聚类是实现 visual vocabulary /codebook的关键 ，最常见的聚类方法就是，K-means 聚类算法。
（1）随机初始化 K 个聚类中心
（2）对应每个特征，根据距离关系赋值给某个中心/类别 。其中距离的计算可采用欧式距离：
（3）对每个类别，根据其对应的特征集重新计算聚类中心
重复（2）（3）步骤，直至算法收敛
3、 针对输入特征集，根据视觉词典进行量化
对于输入特征，量化的过程是将该特征映射到距离其最接近的视觉单词，并实现计数 。选择合适的视觉词典的规模是我们需要考虑的问题，若规模太少，会出现视觉单词无法覆盖所有可能出现的情况 。若规模太多，又会计算量大，容易过拟合 。只能通过不断的测试，才能找到最合适的词典规模。
4、把输入图像转化成视觉单词（visual words） 的频率直方图

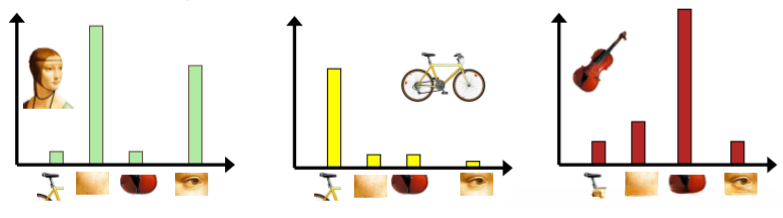

利用SIFT算法，可以从每幅图像中提取很多特征点，通过统计每个视觉单词在词汇中出现的次数，可以得到如下直方图，（假设词汇中只有四个视觉单词）

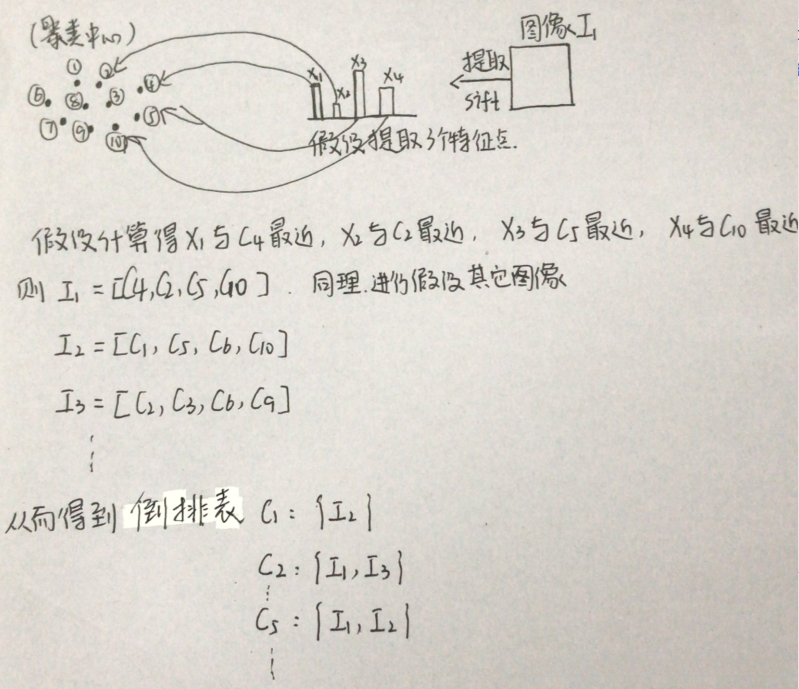

5、构造特征到图像的倒排表，通过倒排表快速索引相关图像

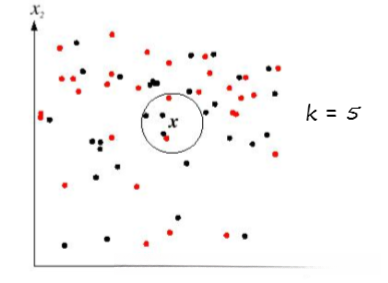

用K邻近算法 ，进行图像的检索。给定输入图像的BOW直方图, 在数据库中查找 k 个最近邻的图像 。对于图像分类问题，可以根据这k个近邻图像的分类标签， 投票获得分类结果 。
6、 根据索引结果进行直方图匹配
我们可以利用建立起来的索引找到包含特定单词的所有图像。为了获得包含多个单词的候选图像，有两种解决方法。
（1）我们可以在每个单词上进行遍历，得到包含该单词的所有图像，然后合并这些列表。接着对在合并了的列表中，对每一个图像id出现的次数进行跟踪排序，排在列表最前面的是最好的匹配图像。
（2）如果不想遍历所有的单词，可以根据其倒排序文档频率权重进行排序，并使用那些权重最高的单词，在这些单词上进行遍历，减少计算量，提高运行的效率。

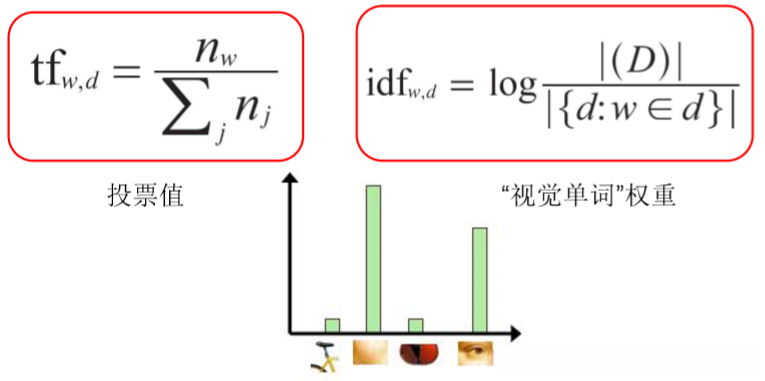

单词的TF-IDF权重
三、代码解析
1、生成词汇
用SIFT算法提取特征描述子，然后保存词汇。Vocabulary类包含了一个由单词聚类中心VOC与每个单词对应的逆向文档频率构成的向量，为了在某些图像集上训练词汇，train（）方法获取包含有.sift后缀的描述子文件列表和词汇单词数k。例如：在本代码中，含有1000个单词的词汇表，在K-means聚类阶段训练数据，聚成指定的10类。
# -*- coding: utf-8 -*-
import pickle
from PCV.imagesearch import vocabulary
from PCV.tools.imtools import get_imlist
from PCV.localdescriptors import sift
#获取图像列表
imlist = get_imlist('first1000/')
nbr_images = len(imlist)
#获取特征列表
featlist = [imlist[i][:-3]+'sift' for i in range(nbr_images)]
#提取文件夹下图像的sift特征
for i in range(nbr_images):
sift.process_image(imlist[i], featlist[i])
#生成词汇
voc = vocabulary.Vocabulary('ukbenchtest')
voc.train(featlist, 1000, 10)
#保存词汇
# saving vocabulary
with open('first1000/vocabulary.pkl', 'wb') as f:
pickle.dump(voc, f)
print 'vocabulary is:', voc.name, voc.nbr_words2、图像索引
在开始之前，需要创建表，索引和索引器indexer类，以便将图像数据写入数据库。有了数据库表单，我们便可以在索引中添加图像。
# -*- coding: utf-8 -*-
import pickle
from PCV.imagesearch import imagesearch
from PCV.localdescriptors import sift
from sqlite3 import dbapi2 as sqlite
from PCV.tools.imtools import get_imlist
#获取图像列表
imlist = get_imlist('first1000/')
nbr_images = len(imlist)
#获取特征列表
featlist = [imlist[i][:-3]+'sift' for i in range(nbr_images)]
# load vocabulary
#载入词汇
with open('first1000/vocabulary.pkl', 'rb') as f:
voc = pickle.load(f)
#创建索引
indx = imagesearch.Indexer('testImaAdd.db',voc)
indx.create_tables()
# go through all images, project features on vocabulary and insert
#遍历所有的图像，并将它们的特征投影到词汇上
for i in range(nbr_images)[:1000]:
locs,descr = sift.read_features_from_file(featlist[i])
indx.add_to_index(imlist[i],descr)
# commit to database
#提交到数据库
indx.db_commit()
con = sqlite.connect('testImaAdd.db')
print con.execute('select count (filename) from imlist').fetchone()
print con.execute('select * from imlist').fetchone()3、在数据库中搜索图像
建立好索引，我们就可以在数据库中搜索相似的图像了。并且通过计算前4个位置中搜索到相似图像数，从而评价所搜结果的好坏。分数为4时，结果最理想，分数为0时，表示没有一个是准确的。
# -*- coding: utf-8 -*-
import pickle
from PCV.imagesearch import imagesearch
from PCV.localdescriptors import sift
from sqlite3 import dbapi2 as sqlite
from PCV.tools.imtools import get_imlist
#获取图像列表
imlist = get_imlist('first1000/')
nbr_images = len(imlist)
#获取特征列表
featlist = [imlist[i][:-3]+'sift' for i in range(nbr_images)]
#载入词汇
f = open('first1000/vocabulary.pkl', 'rb')
voc = pickle.load(f)
f.close()
src = imagesearch.Searcher('testImaAdd.db',voc)
locs,descr = sift.read_features_from_file(featlist[0])
iw = voc.project(descr)
print ('ask using a histogram...')
print (src.candidates_from_histogram(iw)[:10])
src = imagesearch.Searcher('testImaAdd.db',voc)
print ('try a query...')
nbr_results = 10
res = [w[1] for w in src.query(imlist[68])[:nbr_results]]
imagesearch.plot_results(src,res)
print("计算搜索结果得分:")
print(imagesearch.compute_ukbench_score(src,imlist[:10]))4、建立演示程序及Web应用
为了建立演示程序，我们将采用CherryPy包，CherryPy是一个纯Python轻量级Web服务器，使用面向对象模型。
配置完服务器后，我们需要用一些HTML标签进行初始化界面，并用Pickle载入数据。另外还需要有与数据库进行交互的Searcher对象词汇。可以看到，这个简单的演示程序包含了单个类，该类包含了一个初始化__init__（）方法和一个“索引”页面index（）方法。这两个方法可以自动地映射至URL，并且方法中的参数可以直接传递到URL中。
代码中的最后一行通过读取service.conf配置文件开启CherryPy Web服务器，配置如下：第一部分指定使用的IP地址和端口，第二部分为存放图像的地址。
[global]
server.socket_host = "127.0.0.1"
server.socket_port = 8080
server.thread_pool = 50
tools.sessions.on = True
[/]
tools.staticdir.root = "F:\ ch07"
tools.staticdir.on = True
tools.staticdir.dir = "" # -*- coding: utf-8 -*-
import cherrypy
import pickle
import urllib
import os
from numpy import *
#from PCV.tools.imtools import get_imlist
from PCV.imagesearch import imagesearch
import random
"""
This is the image search demo in Section 7.6.
"""
class SearchDemo:
def __init__(self):
# 载入图像列表
self.path = 'first1000/'
#self.path = 'D:/python_web/isoutu/first500/'
self.imlist = [os.path.join(self.path,f) for f in os.listdir(self.path) if f.endswith('.jpg')]
#self.imlist = get_imlist('./first500/')
#self.imlist = get_imlist('E:/python/isoutu/first500/')
self.nbr_images = len(self.imlist)
print (self.imlist)
print (self.nbr_images)
self.ndx = list(range(self.nbr_images))
print (self.ndx)
# 载入词汇
# f = open('first1000/vocabulary.pkl', 'rb')
with open('first1000/vocabulary.pkl','rb') as f:
self.voc = pickle.load(f)
#f.close()
# 显示搜索返回的图像数
self.maxres = 10
# header and footer html
self.header = """
<!doctype html>
<head>
<title>Image search</title>
</head>
<body>
"""
self.footer = """
</body>
</html>
"""
def index(self, query=None):
self.src = imagesearch.Searcher('testImaAdd.db', self.voc)
html = self.header
html += """
<br />
Click an image to search. <a href='?query='> Random selection </a> of images.
<br /><br />
"""
if query:
# query the database and get top images
#查询数据库，并获取前面的图像
res = self.src.query(query)[:self.maxres]
for dist, ndx in res:
imname = self.src.get_filename(ndx)
html += "<a href='?query="+imname+"'>"
html += "<img src='"+imname+"' alt='"+imname+"' width='100' height='100'/>"
print (imname+"################")
html += "</a>"
# show random selection if no query
# 如果没有查询图像则随机显示一些图像
else:
random.shuffle(self.ndx)
for i in self.ndx[:self.maxres]:
imname = self.imlist[i]
html += "<a href='?query="+imname+"'>"
html += "<img src='"+imname+"' alt='"+imname+"' width='100' height='100'/>"
print (imname+"################")
html += "</a>"
html += self.footer
return html
index.exposed = True
#conf_path = os.path.dirname(os.path.abspath(__file__))
#conf_path = os.path.join(conf_path, "service.conf")
#cherrypy.config.update(conf_path)
#cherrypy.quickstart(SearchDemo())
cherrypy.quickstart(SearchDemo(), '/', config=os.path.join(os.path.dirname(__file__), 'service.conf'))四、实验结果分析
1、测试图库中的100张图像

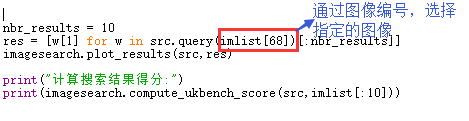

（1）在数据库中搜索指定图像68号

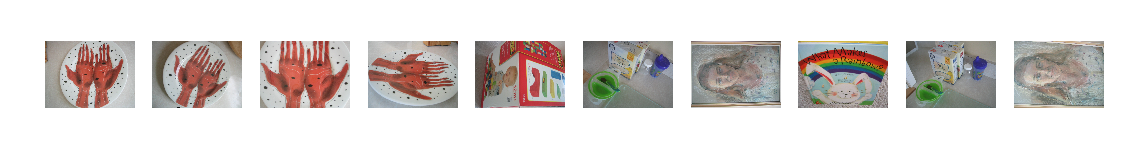

打印从索引中查找出的前十个图像，其中第一幅为查询图像本身，之后的图像，根据匹配效果由前往后排序
计算前4个位置中搜索到相似图像数，从而评判搜索结果的好坏，分数为4时结果最理想，分数为0时，没有一个是准确的。
此时的搜索分数为3.6，接近4，说明这次的查询结果是比较不错的。
（2）从Web页面查询

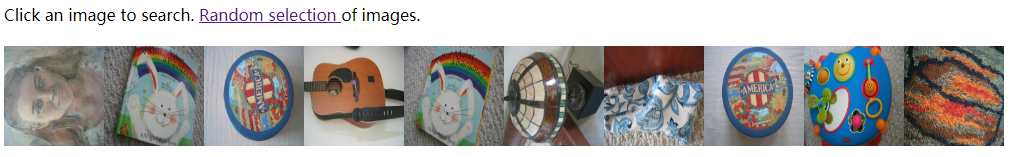

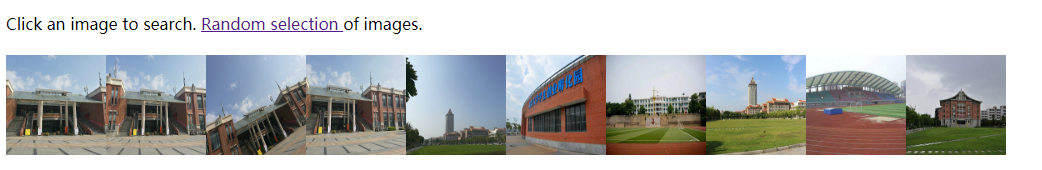

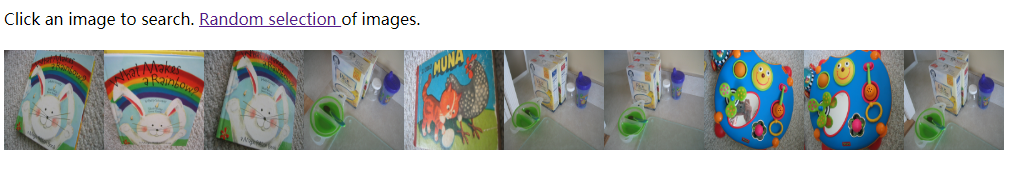

因为没有指定要查询的图像，所以随机从数据库中选择了十张图像显示

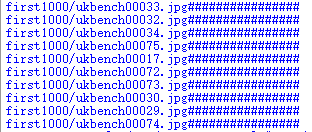

假设选择第一张图像，查询数据库并且获取靠前的图像，得到查询结果。并且在控制台输出，所选择那张图像在数据库中的id，和剩下所显示图像的id
若点击页面的Random selection链接，页面上的图像就会重新刷新，重新随机选择新的十张图像

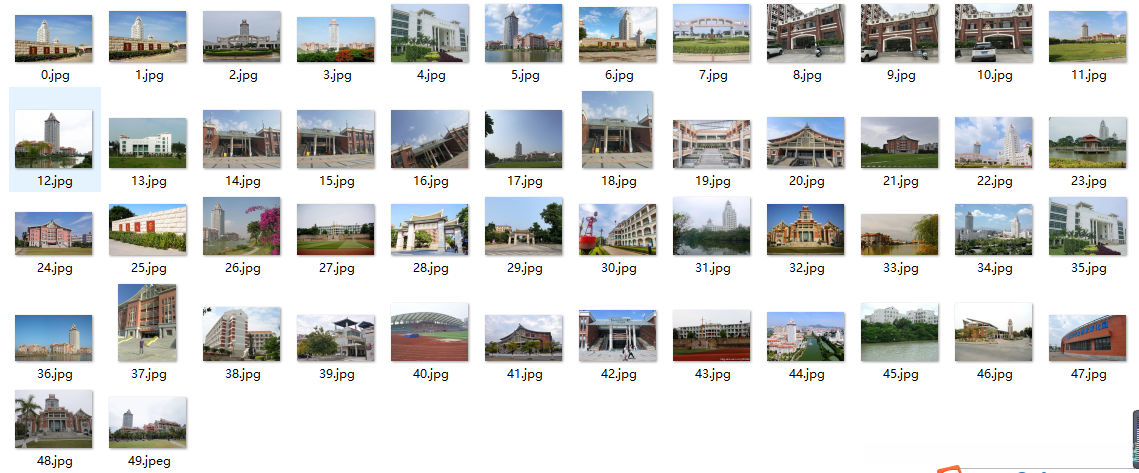

2、测试集美大学的50张图像
（1）在数据库中搜索指定图像0号
打印从索引中查找出的前十个图像：
此时的搜索分数为1.9，与理想状态4相差的还是比较远的。由于测试的数据集只有50张图像，这个数据库容量是相对较少的，容易出现差错。而且很重要的一点是，集大建筑的特殊性，很多建筑都是对称的，且很多建筑都十分的相似，提取的特征类似，给后续的特征匹配等工作造成了很大困扰，因此导致了误差很大。
（2）从Web页面查询

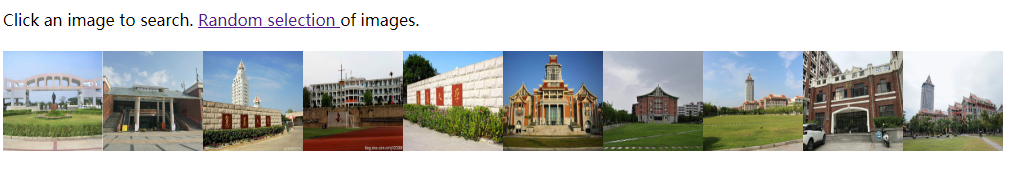

随机从数据库中选择了十张图像显示：
假设选择第一张图像，查询数据库并且获取靠前的图像，得到查询结果。并且在控制台输出，所选择那张图像在数据库中的id，和剩下所显示图像的id
