Long-Short-Term-Memories（LSTM）
1.传统RNN存在的问题
本文围绕循环神经网络展开讨论，在其具体实现中对前向传播与后向传播的过程进行了详细阐述。回顾上述内容时会发现, 传统RNN往往面临梯度消失与爆炸等挑战

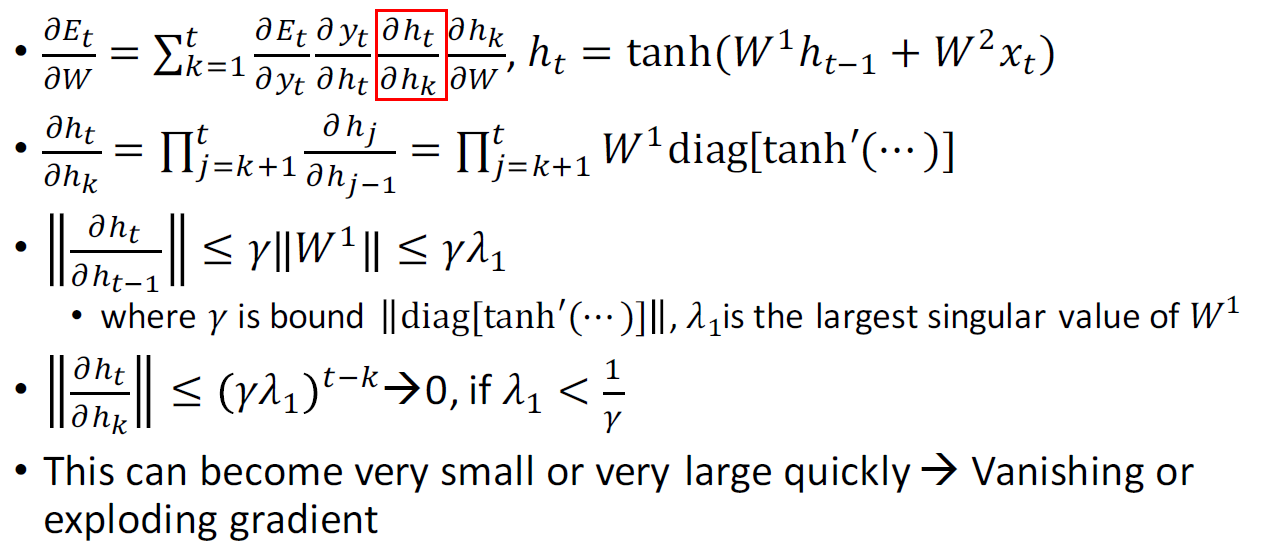

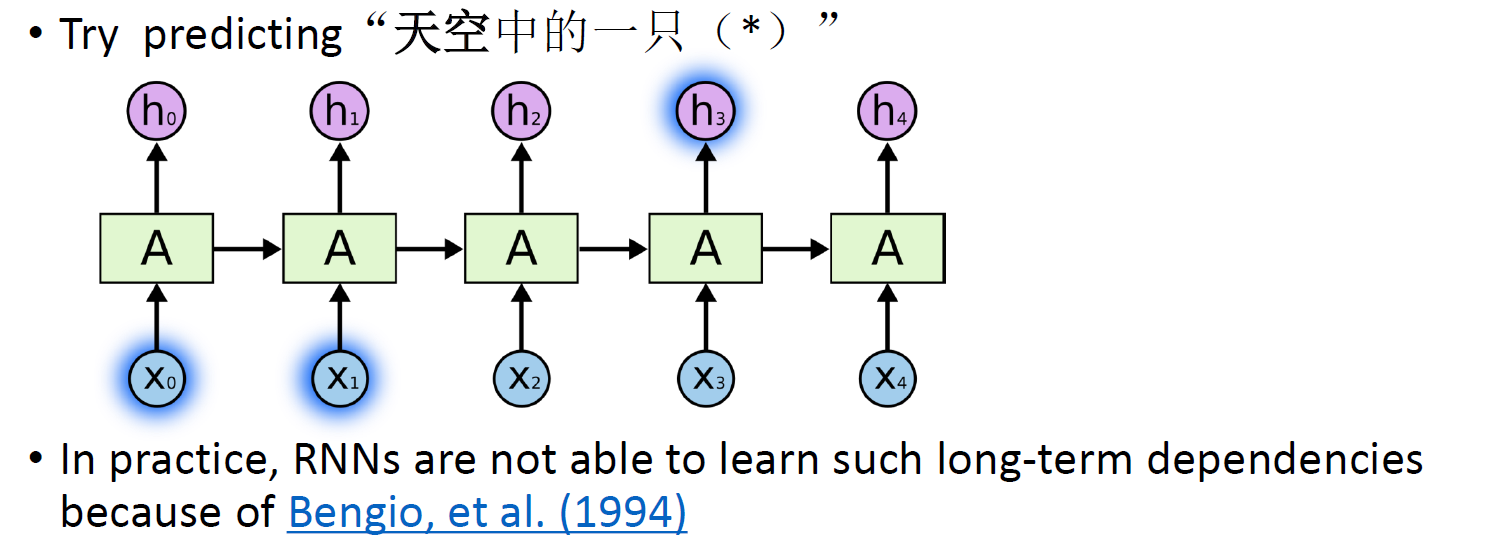

可能公式会显得有点抽象，这里举一个例子：
那么，LSTM是如何解决这个问题的呢？
2.RNN && LSTM
如图1所示，这就是一个传统的RNN模型，激活函数用的是tanh
图1
图2与图1在结构上具有一致性,其区别在于内部体系更为复杂,具体包括输入门、遗忘门以及输出门
图2
下面，我们来看看LSTM每一个门具体是如何运转的
3.初识LSTM

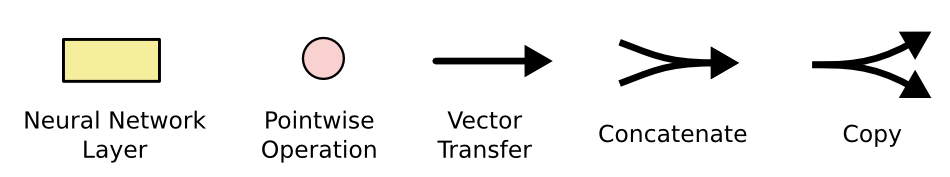

在讲解LSTM各门之间的运作方式时，请先了解LSTM网络中的图形符号代表什么含义？如图3所示：
图3
LSTM借助巧妙设计成称为"门"的结构来筛选或注入信息到细胞状态中去的能力。这种门能够有选择地传递信息。它们由一个sigmoid函数和一个点态乘法操作构成。
图4
下面，依据图2从左到右依次介绍：
忘记门（forget gate），利用sigmoid函数将数据转换到[0,1]区间，从而实现“忘记”。
图5
输入门（input gate）
图6
更新细胞（cell）状态
图7

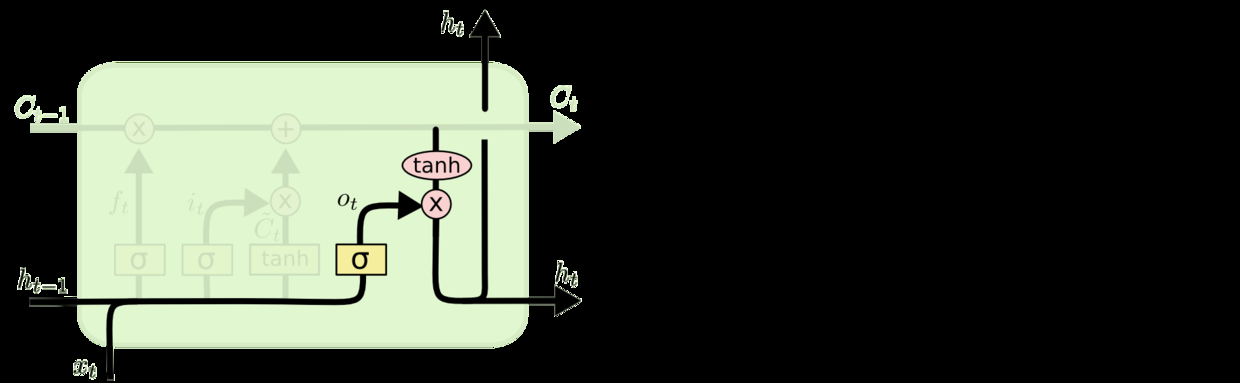

输出门（output gate）
图8
至此，也完成了LSTM前向传播的介绍过程
4.LSTM变体
（1）Gers & Schmidhuber (2000)添加了"peephole connections"。从而使得门层单元也能接收细胞状态的信息。
图9

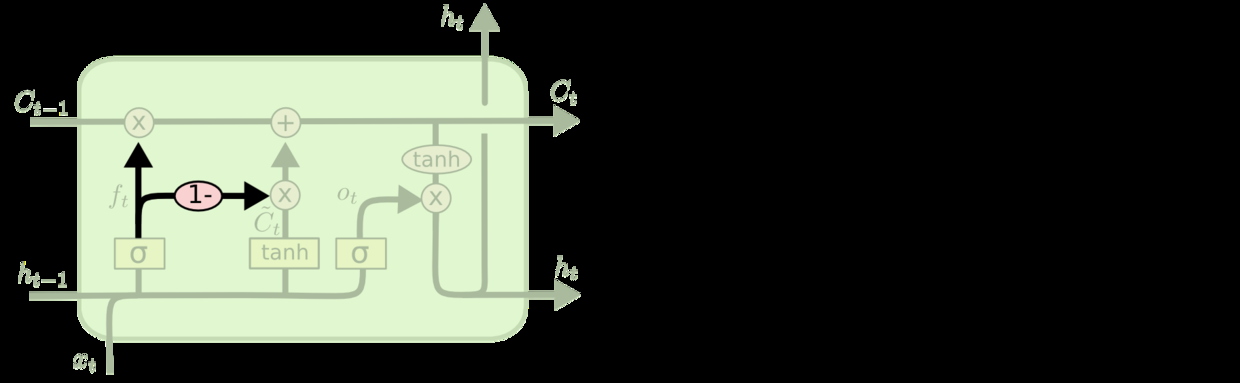

（2）采用结合遗忘机制与输入门的策略。与以往不同的是，在这里同时决定遗忘哪些信息以及如何注入新数据。仅在即将输入到当前位置时才去除旧信息，并将新的数值注入那些已弃用旧数据的状态中。
图10

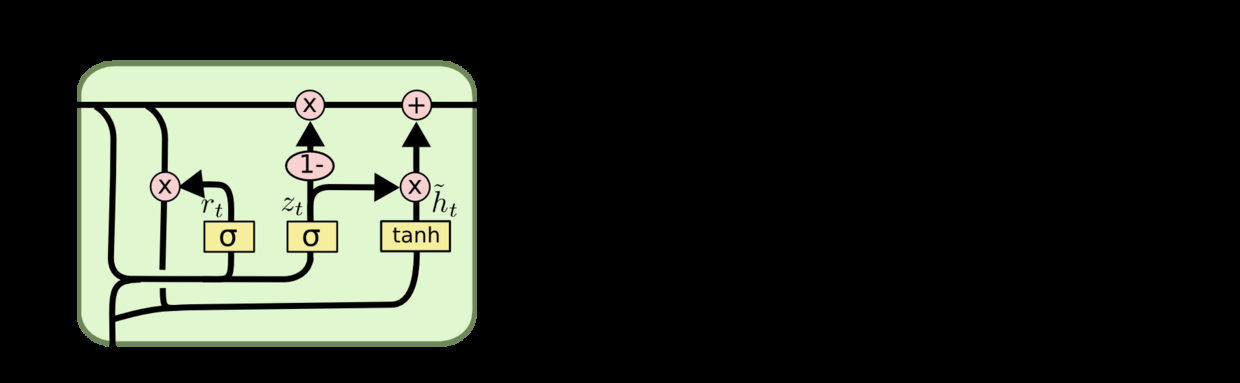

（3）Gated Recurrent Unit (GRU)，源自Cho, et al. (2014)的研究成果。该架构整合了遗忘机制与输入机制为统一更新机制，并同时融合了细胞态与隐含态，并进行了若干改进。相比标准LSTM架构（仅减少了单个门结构），GRU设计更为简洁且广受欢迎
图10
5.换个角度看LSTM、GRU
下面把LSTM、GRU的核心部分分解开来看：

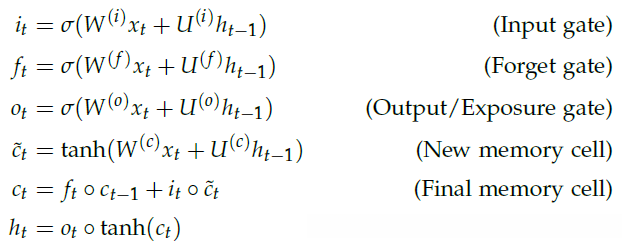

LSTM:
图11
其中：

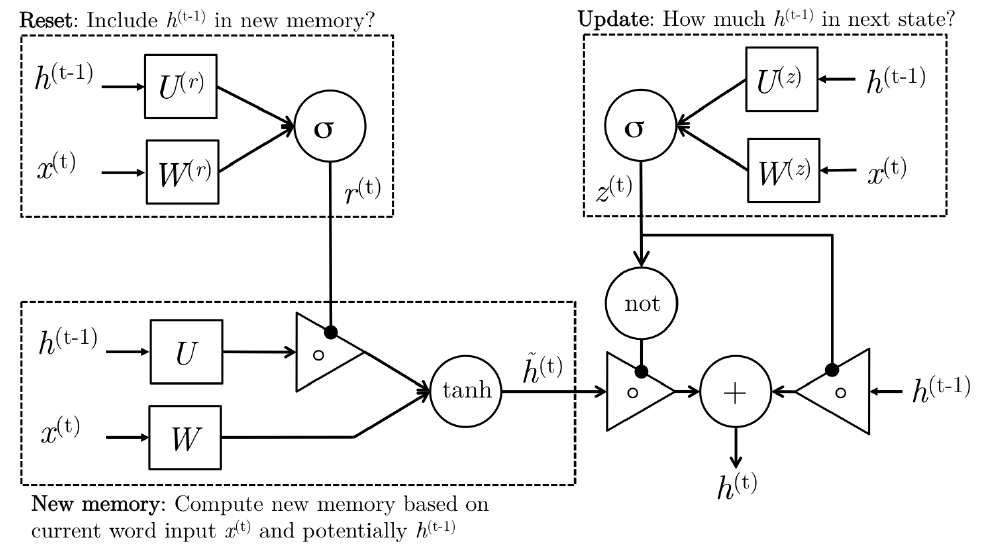

GRU:
图12
其中：
6.前向传播、反向传播推导
下面的推导公式来自于参考文献2
定义：
-
the weight representing the connection between units i and j
- activation of unit j at time t is
- The subscripts
,
and
- The subscripts c are used as indices for one of the C memory cells in this block.
- The peephole weights from cell c to each of the input, forget, and output gates are typically represented by.
- The subscripts c are associated with one specific memory cell within this block's structure.
,
and
respectively
-
表示细胞c在时间t的状态（即线性细胞单元的激活状态）。
其中，
f代表了门控机制的激活函数，
而g和h分别代表细胞输入端和输出端的激活函数。
设I为输入的数量，
K为输出的数量，
H则表示隐藏层中的单元数量。

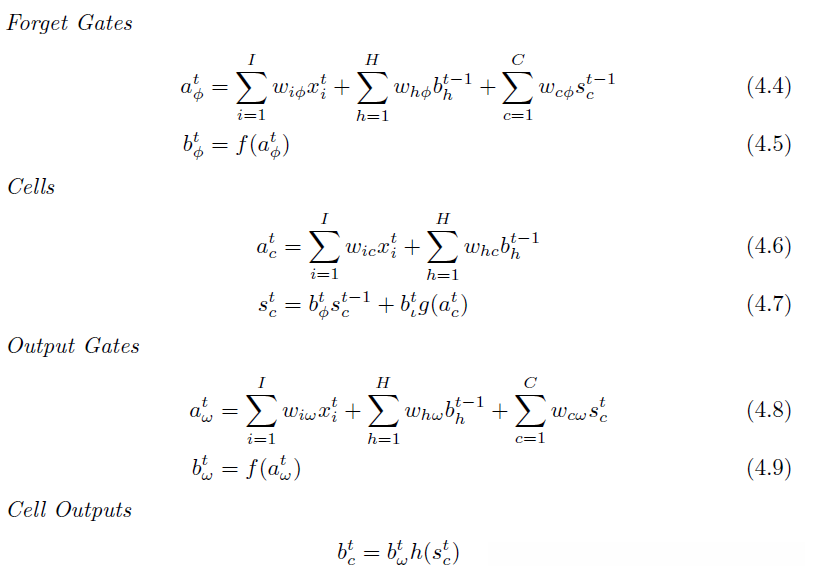

前向传播:

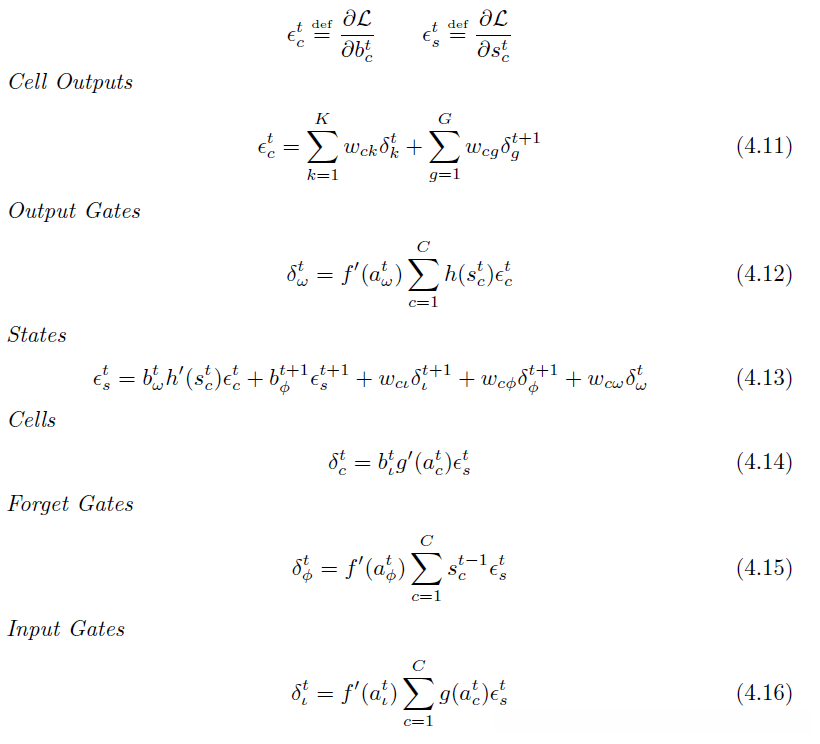

后向传播:
提供两份优秀的RNN（LSTM）代码包：其中第一个是rnn从零实现^{[1]}仓库地址为\texttt{https://github.com/pangolulu/rnn-from-scratch}；第二个是基于学习者的LSTM实现^{[2]}的GitHub链接为\texttt{https://github.com/nicodjimenez/lstm}。
参考文献：
（1）提供了关于LSTM方法论的深入解析http://colah.github.io/posts/2015-08-Understanding-LSTMs/
（2）A. Graves 的《Supervised Sequence Labelling with Recurrent Neural Networks》是教材类书籍（Textbook），属于《Studies in Computational Intelligence》系列的一部分，在Springer出版社于2012年出版。
（3）基于深度学习的自然语言处理https://cs224d.stanford.edu/lecture_notes/notes4.pdf
